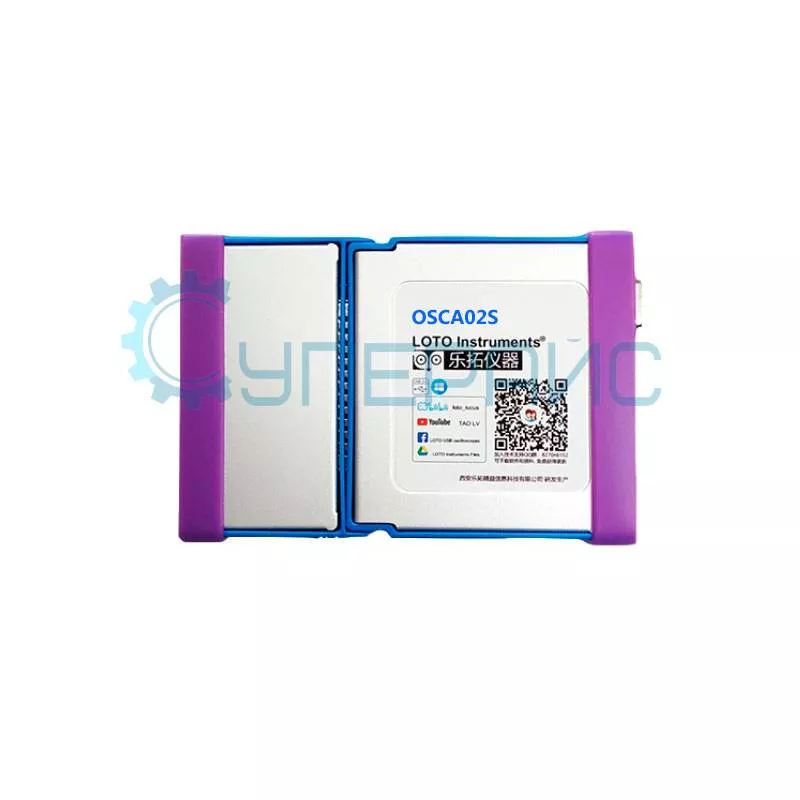

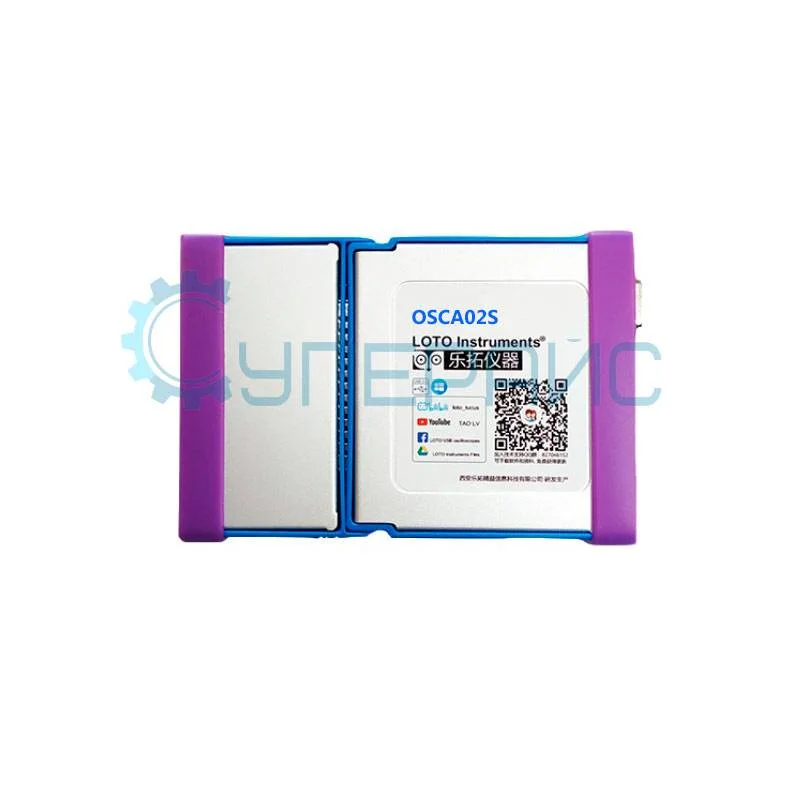

USB осциллограф LOTO OSCA02S с генератором сигналов
Артикул (код товара): 10053
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
16 749 ₽
16 749 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
10053
Модель (серия)
OSCA02S
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCA02S
Артикул (код товара)
10053
Модель (серия)
OSCA02S
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Digital I/O
Digital I/O
Описание LOTO Instruments OSCA02S
Технические характеристики LOTO OSCA02S
| Количество каналов | 2 |
| Полоса пропускания | 35 МГц |
| Частота дискретизации | 100 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1 - 99% от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |

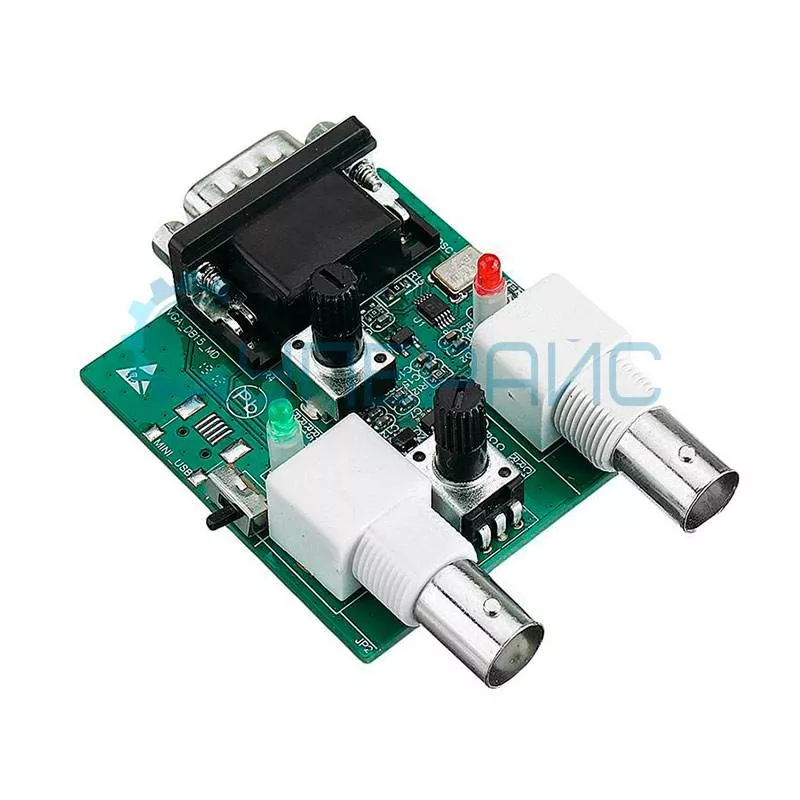

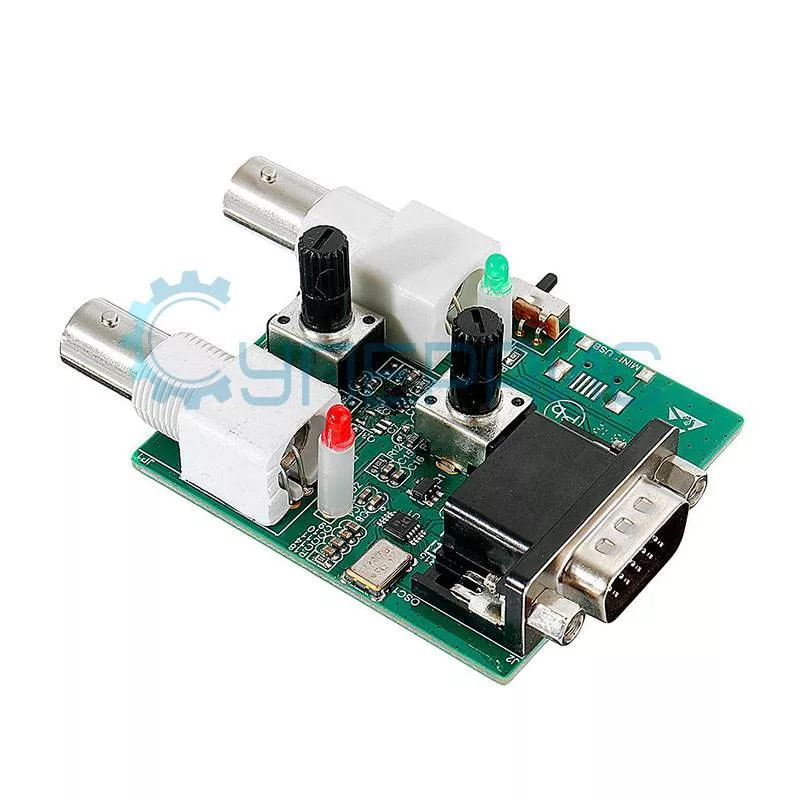

| Модуль генератора сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 13 МГц |
| Выходной сигнал | синусоидальный, треугольный, прямоугольный |
| Амплитудный диапазон | 0 - 4 В |
| Амплитудное разрешение | 50 мВ |
| Амплитудный шум | 40 мВ - 80 мВ |
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
| Диапазон смещения постоянного тока | 0 - 4 В |
| Разрешение смещения постоянного тока | 100 мВ |
| Автоматическая развертка частоты | с помощью поддержки ПО |
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания |
| Общие характеристики | |

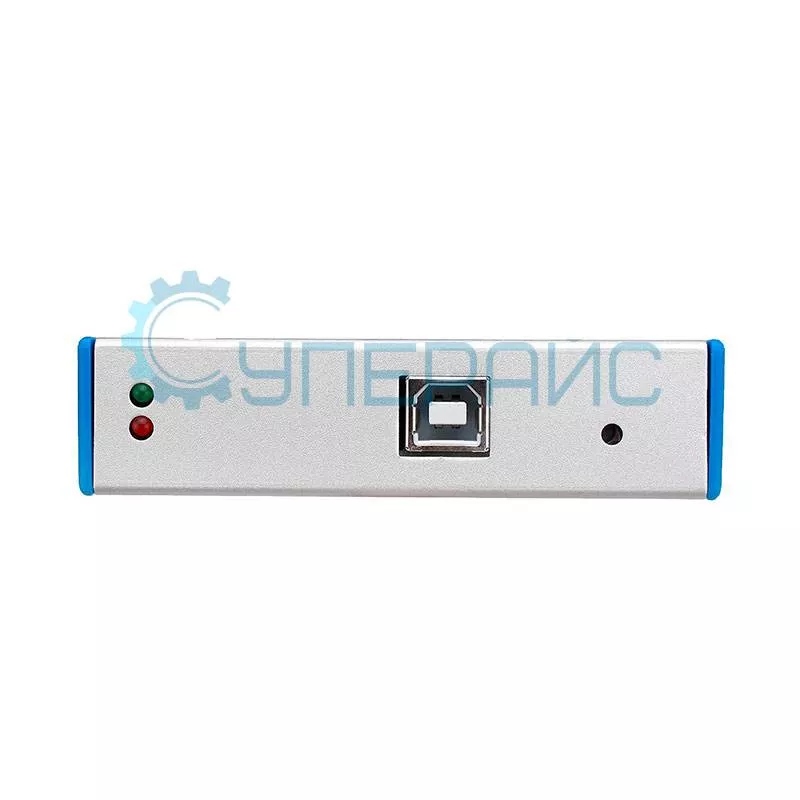

| Интерфейс | USB |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) |
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 до 40 °C |
| Температура хранения | от -20 до 60 °C |
| Габариты | 153 х 93 х 23 мм |
| Вес нетто | 210 г |

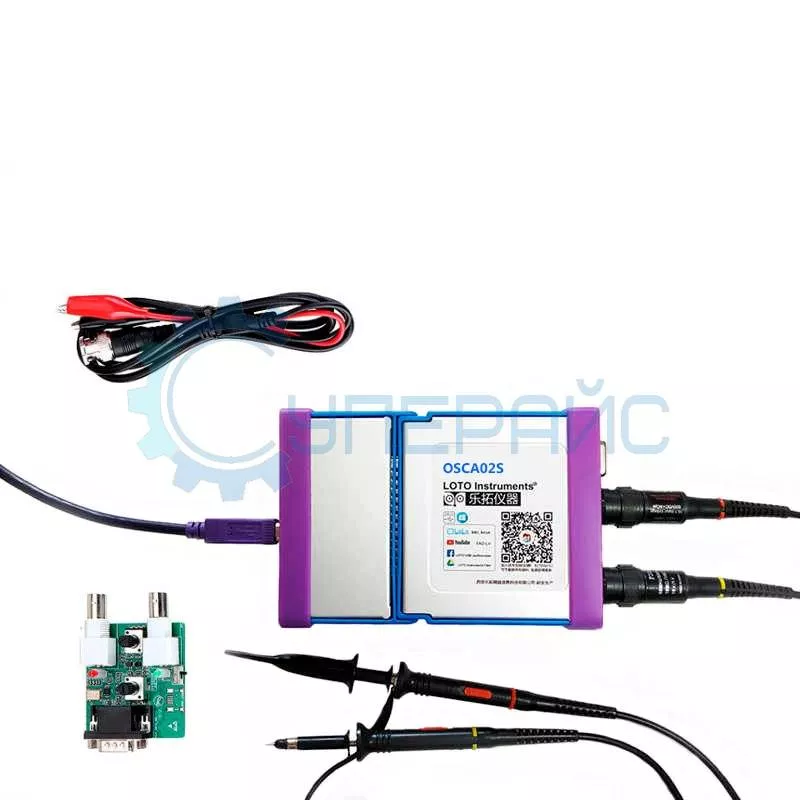

| Комплектация | USB осциллограф LOTO OSCA02S - 1 шт |
|
USB кабель - 1 шт щупы для осциллографа - 2 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт |
|
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
Осциллограф LOTO OSCA02S
Осциллографы становятся все популярней в современной электронике, и если вам нужно удобное и одновременно простое решение для анализа, то LOTO OSCA02S с модулем генератора сигналов — отличный выбор. Обладая компактным размером и функциональностью, этот осциллограф для ПК будет полезным инструментом в вашей лаборатории.
Преимущества двухканального осциллографа
Выполненный в формате USB-приставки для ПК, этот прибор обладает преимуществами:
- Встроенный генератор сигналов. Создавайте и воспроизводите различные сигналы для проверки или настройки вашей электроники. Это незаменимая функция для проектировщиков или техников.
- Портативность и гибкость. Прибор компактен, что делает его удобным для работы в лабораторной среде или на выезде. Благодаря поддержке подключения по USB используйте его с любым ПК или ноутбуком.
Подключайте устройство к компьютеру через USB и пользуйтесь функционалом, который предоставляет оригинальная программа под Windows XP, 7, 8.1, 10 (32 или 64 бита). Вам не придётся покупать дополнительное оборудование — всё, что потребуется для исследований, уже в нём.
