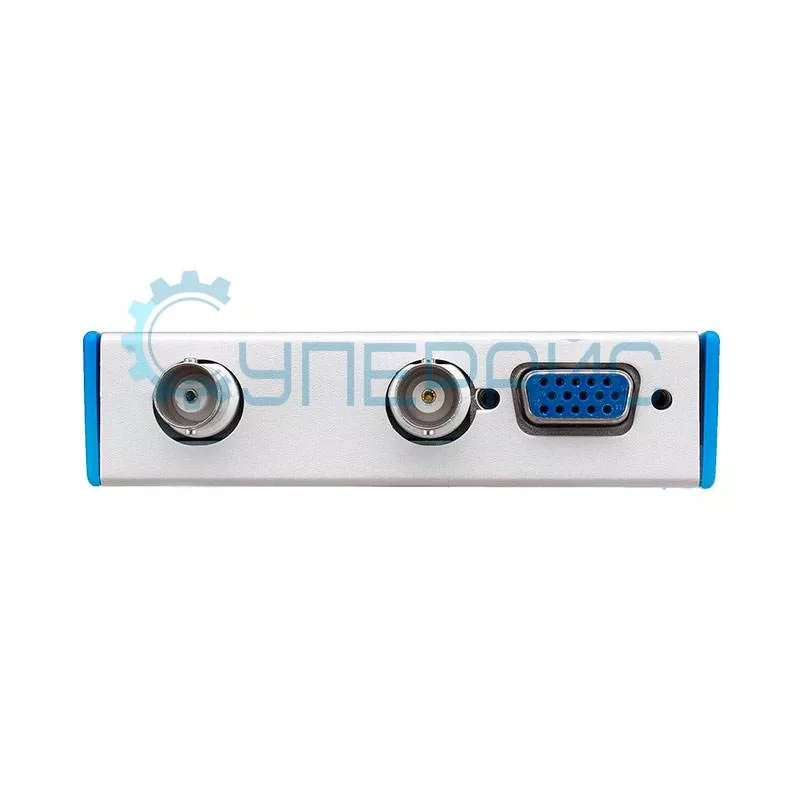

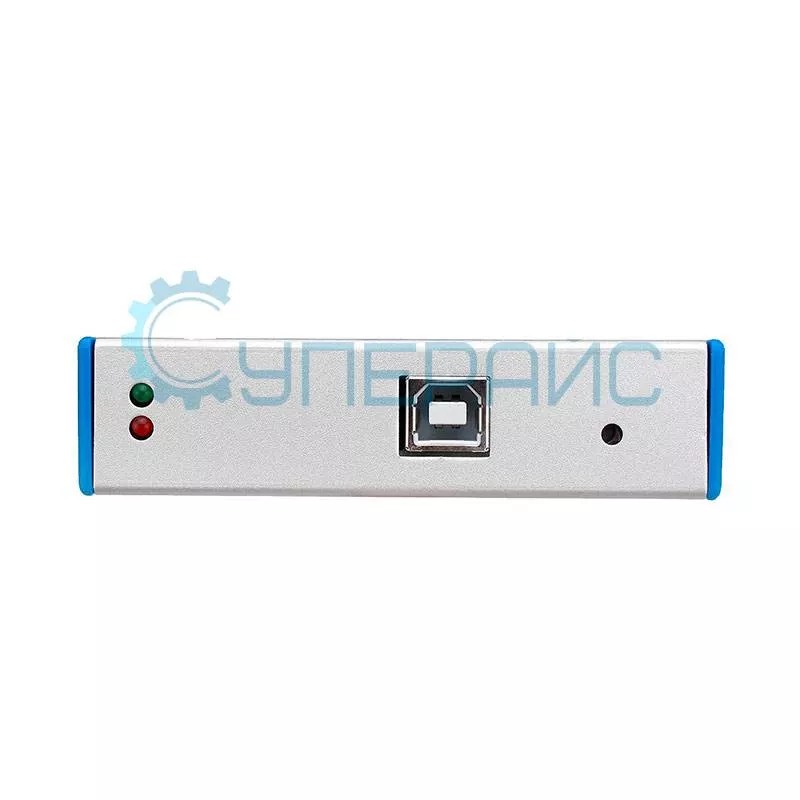

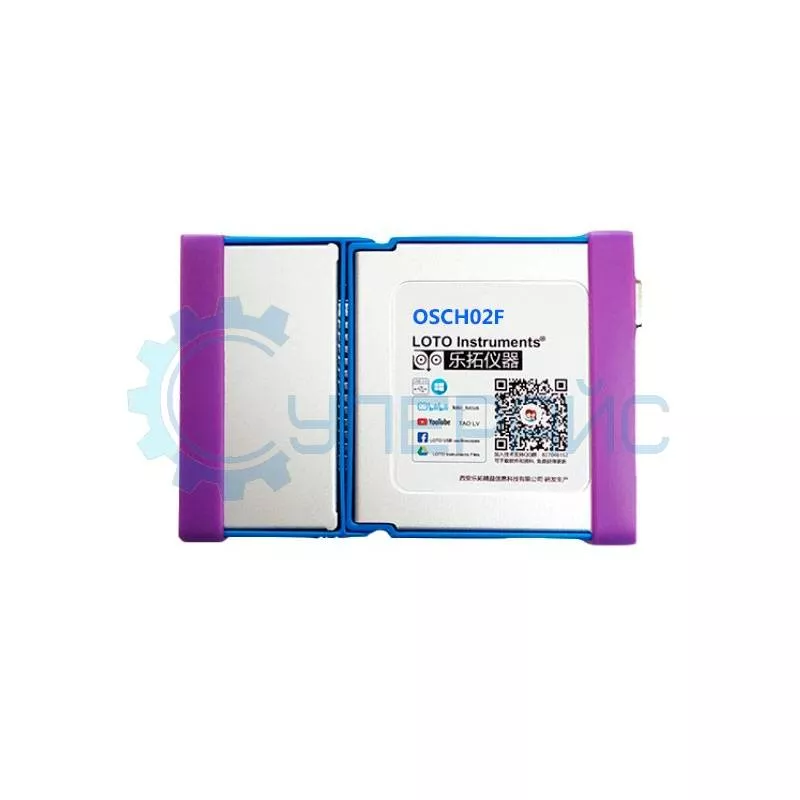

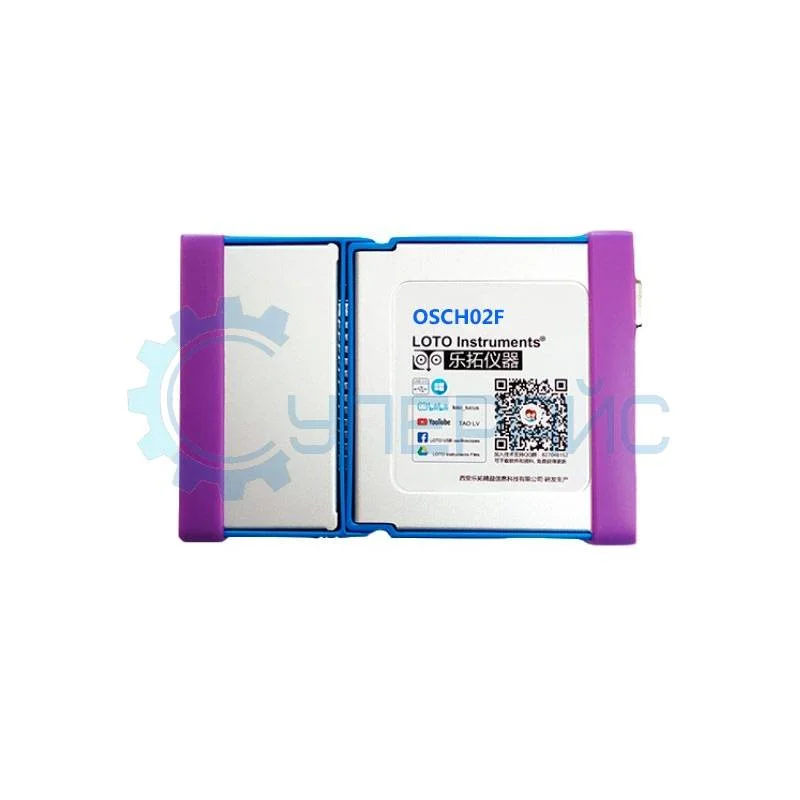

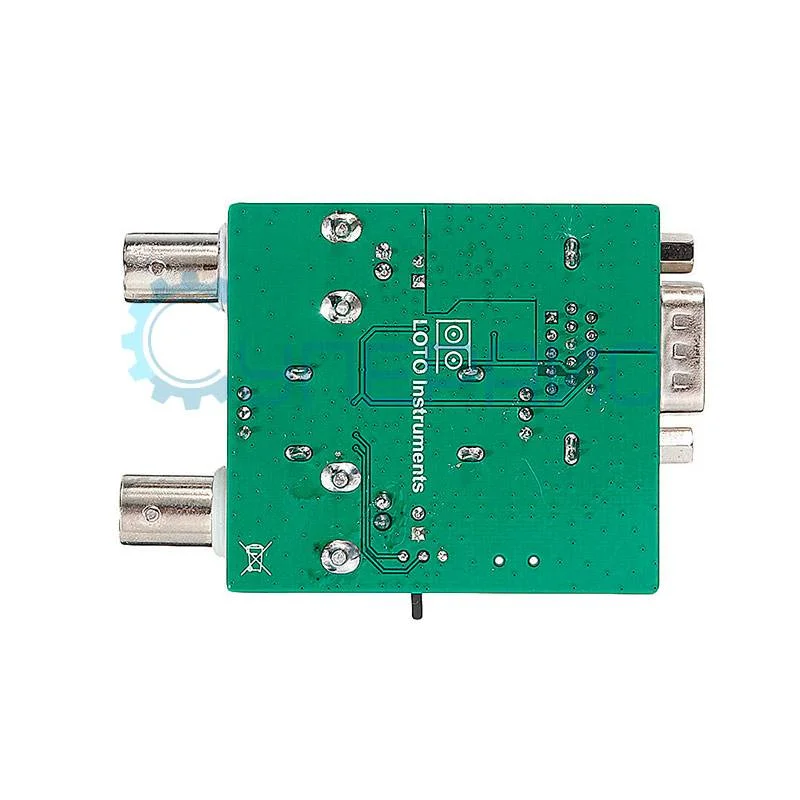

Запоминающий USB осциллограф LOTO OSCH02F
Артикул (код товара): 9990
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
24 019 ₽
24 019 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
9990
Модель (серия)
OSCH02F
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCH02F
Артикул (код товара)
9990
Модель (серия)
OSCH02F
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание LOTO Instruments OSCH02F
Технические характеристики LOTO OSCH02F
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1 - 99% от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |
| Модуль логического анализатора | |
| Количество каналов | 6 |
| Уровень | TTL |
| Низкое входное напряжение | 0 - 0,8 В |
| Высокое входное напряжение | 2 - 3,3 В |

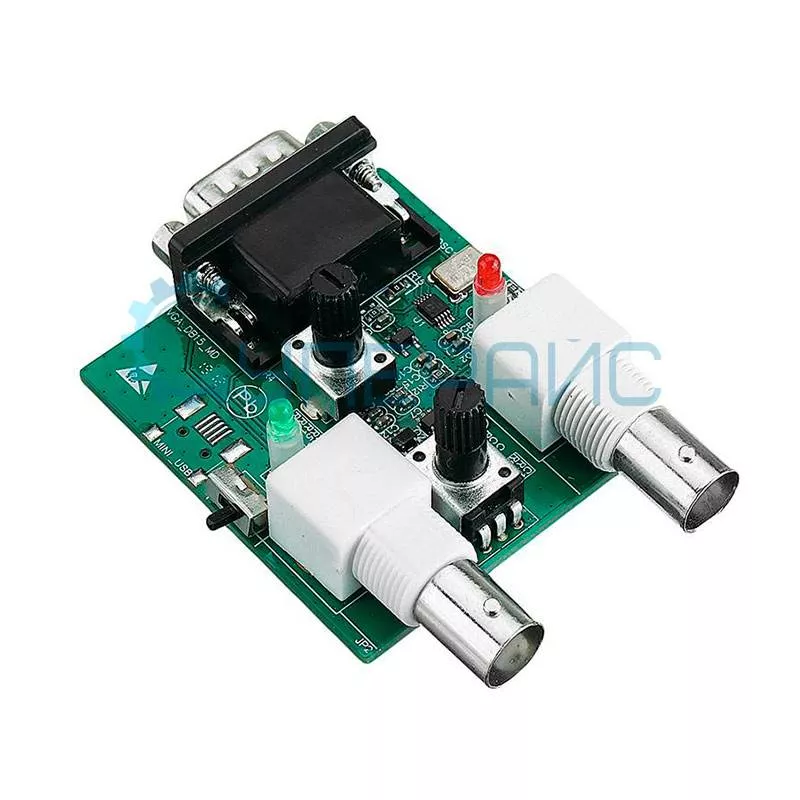

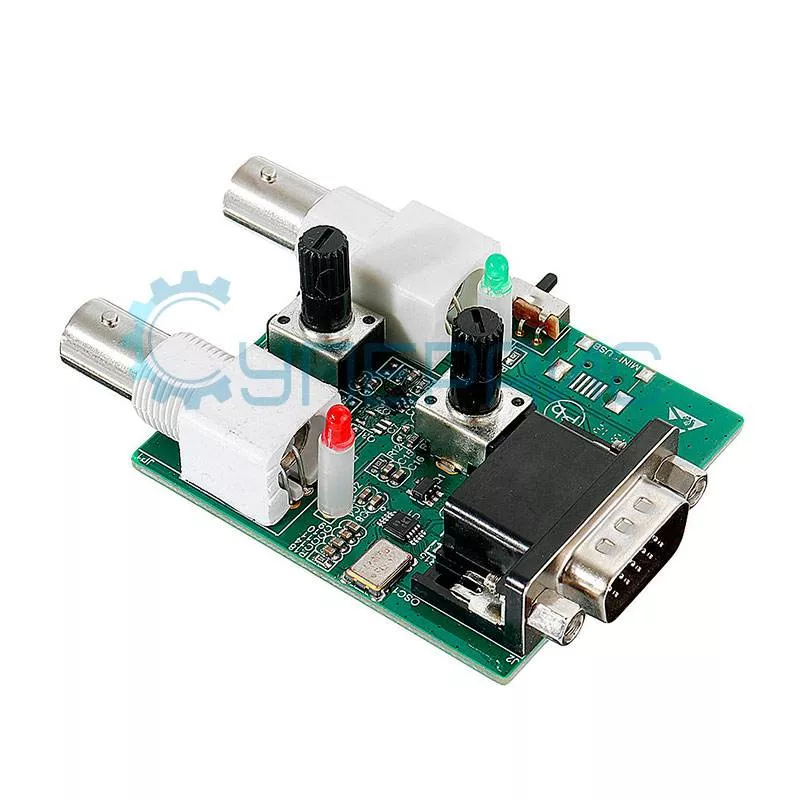

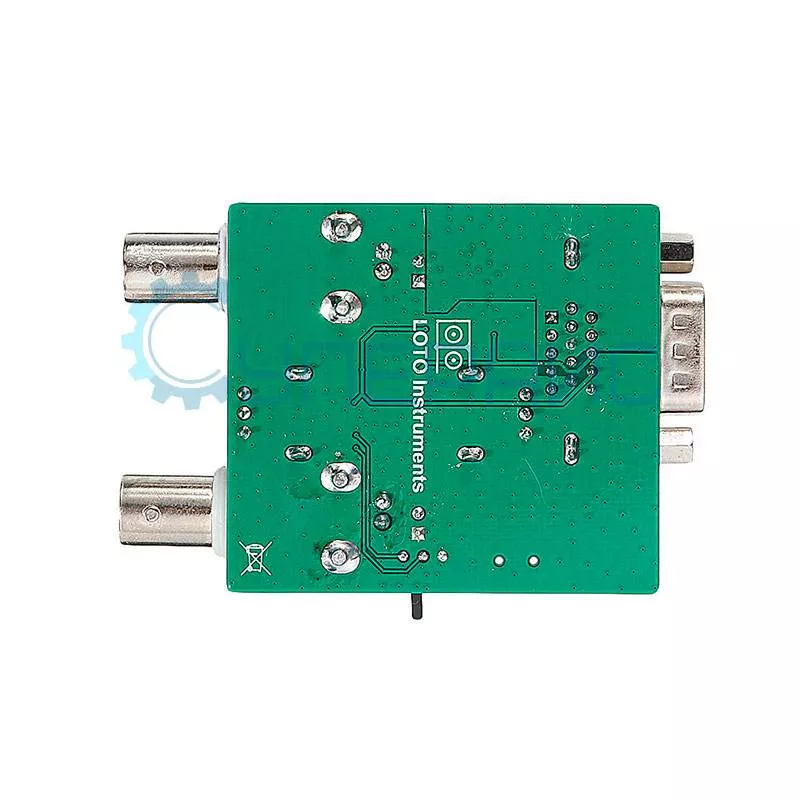

| Модуль генератора сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 13 МГц |
| Выходной сигнал | синусоидальный, треугольный, прямоугольный |
| Амплитудный диапазон | 0 - 4 В |
| Амплитудное разрешение | 50 мВ |
| Амплитудный шум | 40 мВ - 80 мВ |
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
| Диапазон смещения постоянного тока | 0 - 4 В |
| Разрешение смещения постоянного тока | 100 мВ |
| Автоматическая развертка частоты | с помощью поддержки ПО |
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания |
| Общие характеристики | |
| Интерфейс | USB |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) и Android (телефон, планшет) |
| Поддержка устройств на ОС Android | устройство должно поддерживать функцию OTG |
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 до 40 °C |
| Температура хранения | от -20 до 60 °C |
| Габариты | 153 х 93 х 23 мм |
| Вес нетто | 210 г |

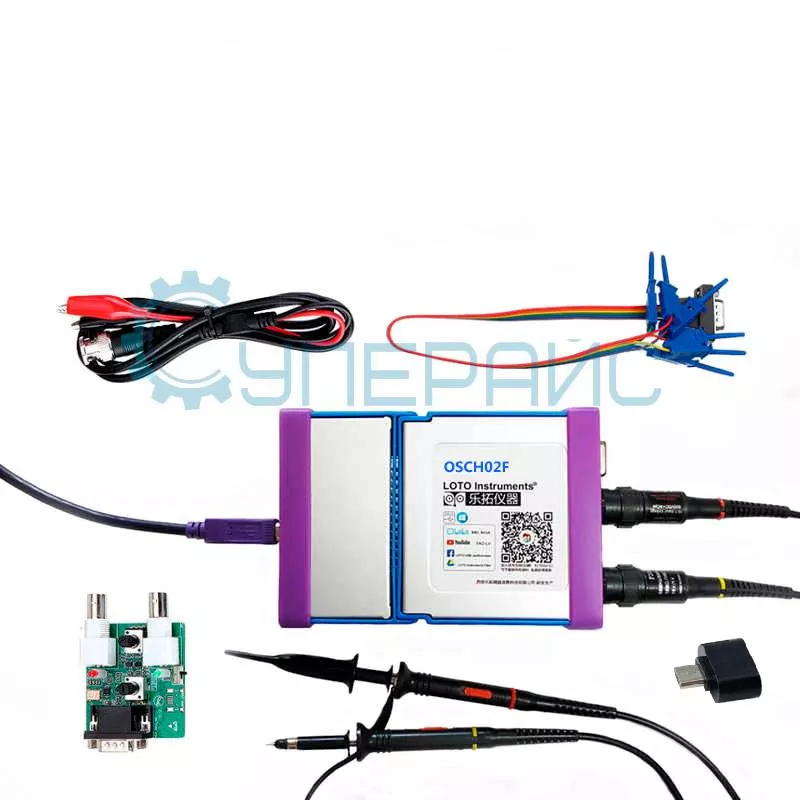

| Комплектация | USB осциллограф LOTO OSCH02F - 1 шт |
|
USB кабель - 1 шт щупы для осциллографа - 2 шт модуль логического анализатора - 1 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт OTG переходник micro USB - 1 шт |
|
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
Осциллограф LOTO OSCH02F
Осуществляйте детальный анализ сигналов с помощью цифрового USB осциллографа-приставки LOTO OSCH02F. Это портативное многофункциональное устройство, которое предлагает вам удобный способ измерения и анализа электрических сигналов прямо на вашем компьютере, смартфоне или планшете.
Особенности модели
Двухканальный осциллограф оснащён логическим анализатором и генератором сигналов, что делает его оптимальным инструментом для любого инженера электронщика-любителя. С этим устройством вы сможете проводить измерения, анализировать и генерировать сигналы с лёгкостью.
Преимущества прибора:
- двухканальный осциллограф с логическим анализатором на 2 канала;
- лёгкое подключение к ПК через интерфейс USB, ПО для компьютера и драйвер в комплекте;
- портативный дизайн для использования в любом месте;
- полоса пропускания до 100 МГц для точных измерений;
- возможность записи электросигнала для последующего анализа.
Компактный осциллограф с записью сигнала и USB-интерфейсом для Windows или Android-устройств поможет изучать электросигналы и анализировать их с высокой степенью детализации. Его портативный дизайн позволяет использовать его в любом месте: дома, в лаборатории или на выезде.
