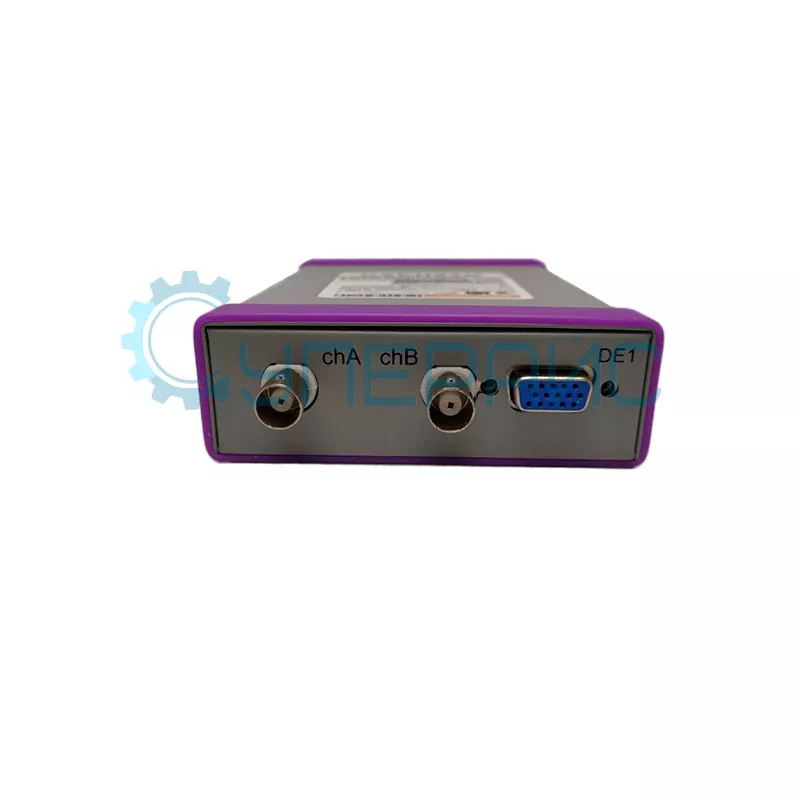

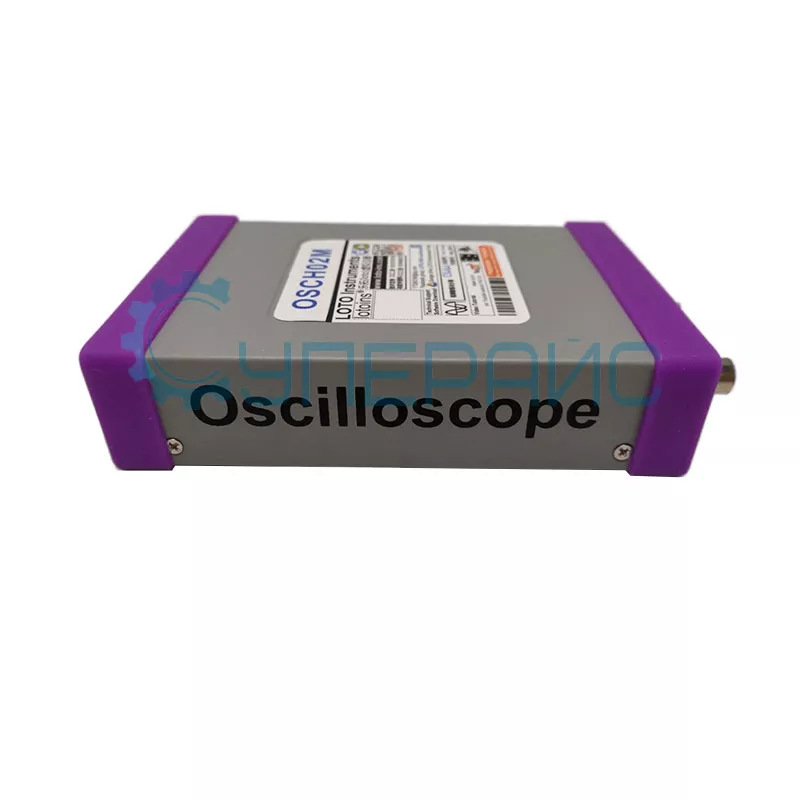

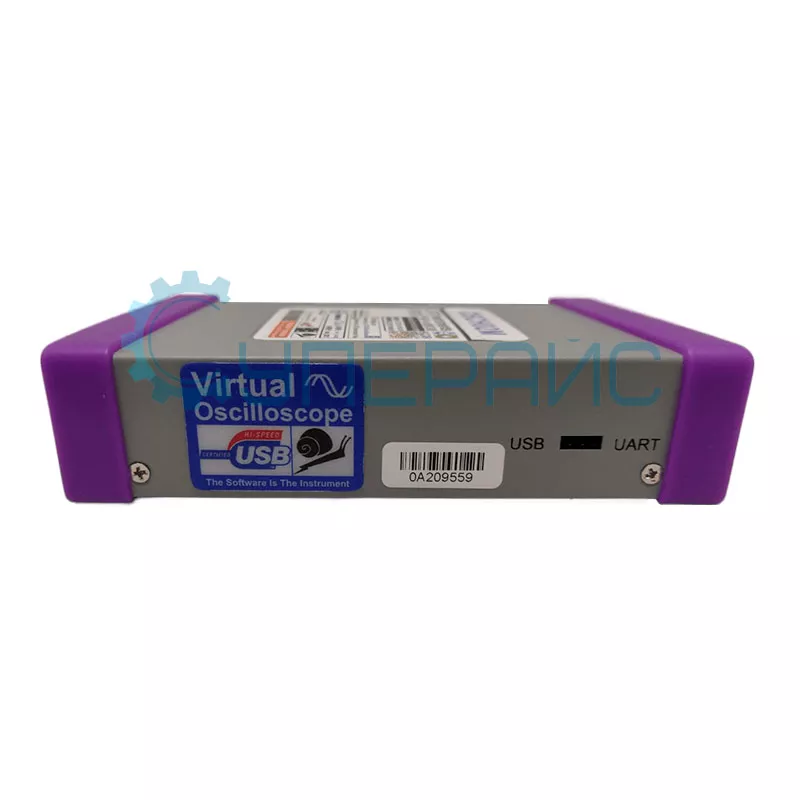

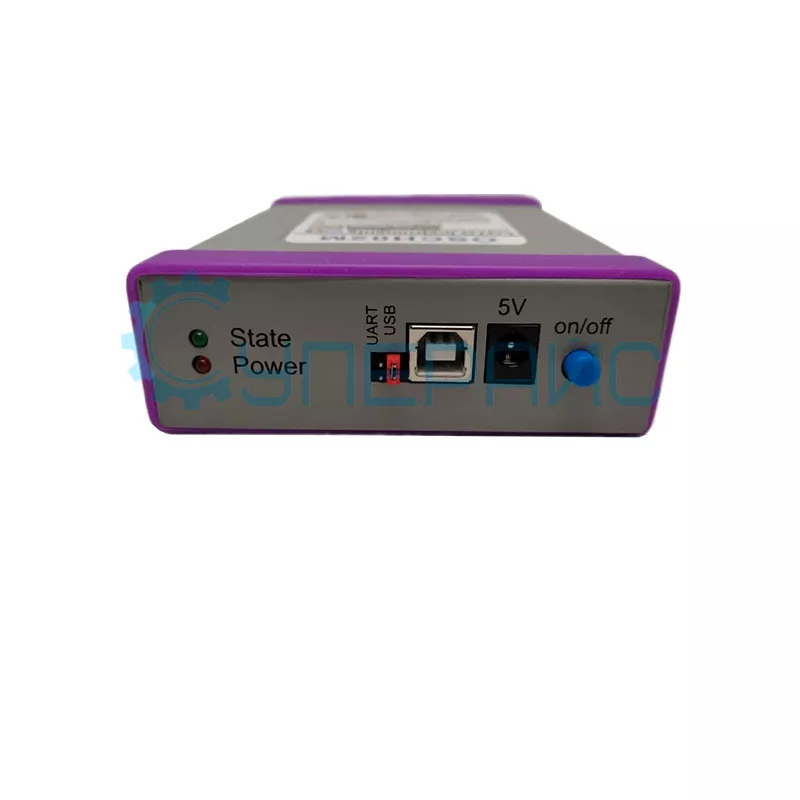

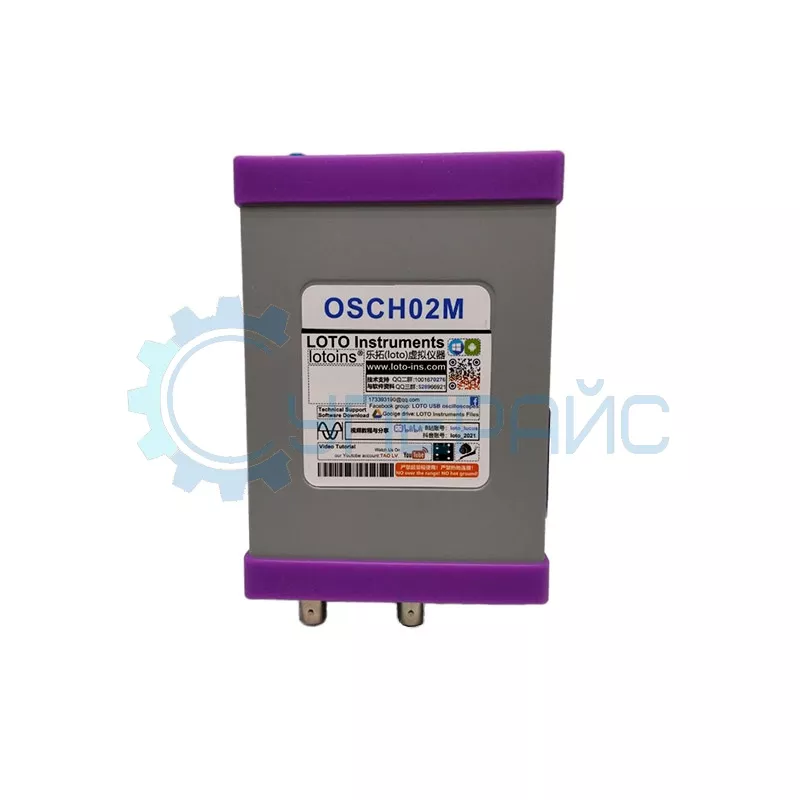

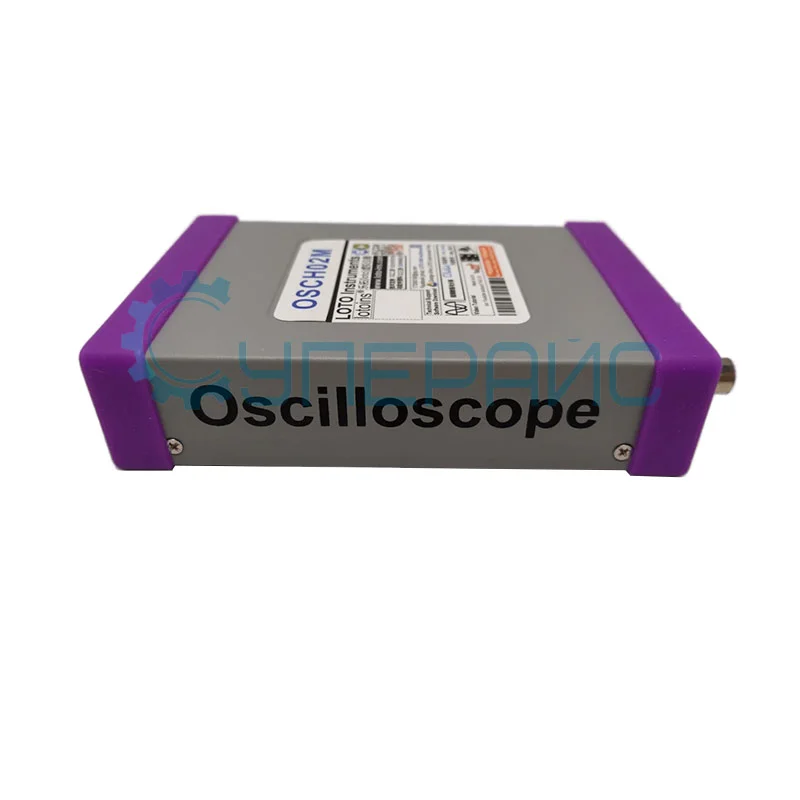

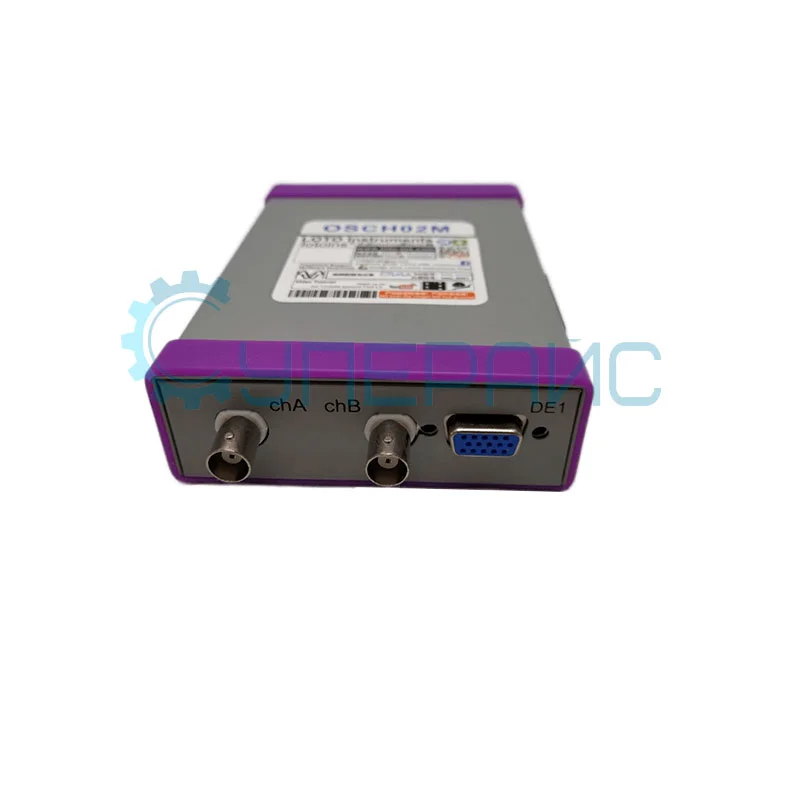

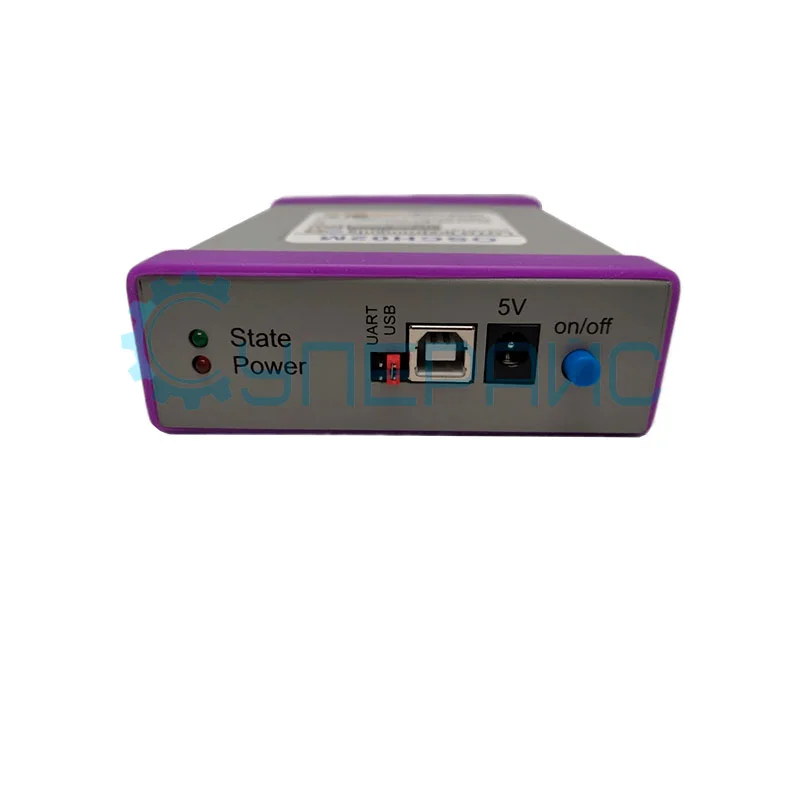

USB осциллограф LOTO OSCH02M с поддержкой устройств на ОС Android
Артикул (код товара): 9958
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
19 620 ₽
19 620 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
9958
Модель (серия)
OSCH02M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCH02M
Артикул (код товара)
9958
Модель (серия)
OSCH02M
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание LOTO Instruments OSCH02M
Технические характеристики LOTO OSCH02M
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1 - 99% от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |
| Общие характеристики | |
| Интерфейс | USB |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) и Android (телефон, планшет) |
| Поддержка устройств на ОС Android | устройство должно поддерживать функцию OTG |
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 до 40 °C |
| Температура хранения | от -20 до 60 °C |
| Габариты изделия | 153 х 93 х 23 мм |
| Габариты упаковки | 215 х 155 х 70 мм |
| Вес брутто | 700 г |
| Комплектация | USB осциллограф LOTO OSCH02M - 1 шт |
|
USB кабель - 1 шт щупы для осциллографа - 2 шт OTG переходник micro USB - 1 шт |
|
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
DSO осциллограф LOTO OSCH02M
Цифровой запоминающий осциллограф LOTO OSCH02M — отличный выбор для профессионалов и энтузиастов, ищущих удобное устройство. Этот двухканальный исследовательский прибор обладает рядом полезных функций, а поддержка устройств на Windows или Android позволяет использовать его с вашими ПК, смартфонами и планшетами.
Особенности осциллографа
Подключайте портативный осциллограф к компьютеру или мобильному устройству, по максимуму используя его функционал. Прибор получил применение в разных областях за счёт своих достоинств:
- Запись исследований. Прибор записывает электрические сигналы с высокой точностью и разрешением. Больше не нужно беспокоиться о потере данных, вы легко проанализируете их в удобное время.
- Декодирование шин. Это позволяет анализировать различные протоколы связи, включая I2C, SPI, UART и другие. Благодаря этой функции вы сможете более глубоко изучить работу электронных устройств.
- Подключение к ПК или к телефону. Через интерфейс USB легко подключайте прибор, получая большую гибкость и удобством при работе. Вы сможете контролировать и анализировать сигналы непосредственно с ПК или смартфона.
Получите полный контроль над вашими измерениями и анализом электрических сигналов с USB осциллографом LOTO OSCH02M. Функциональность, компактность и простое подключение осциллографа позволяют с лёгкостью проводить анализ сигналов даже в полевых условиях.
