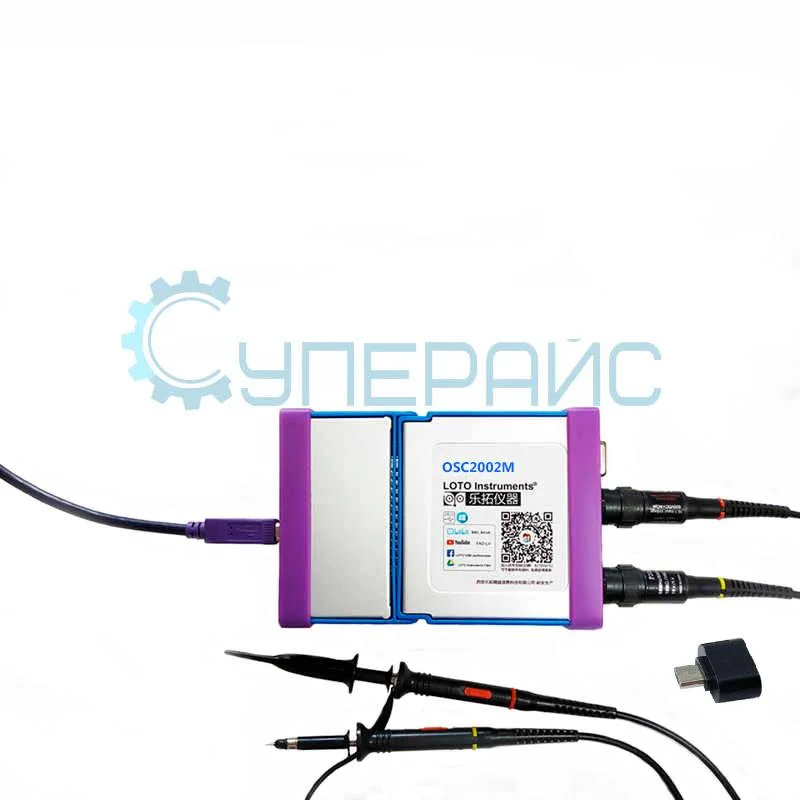

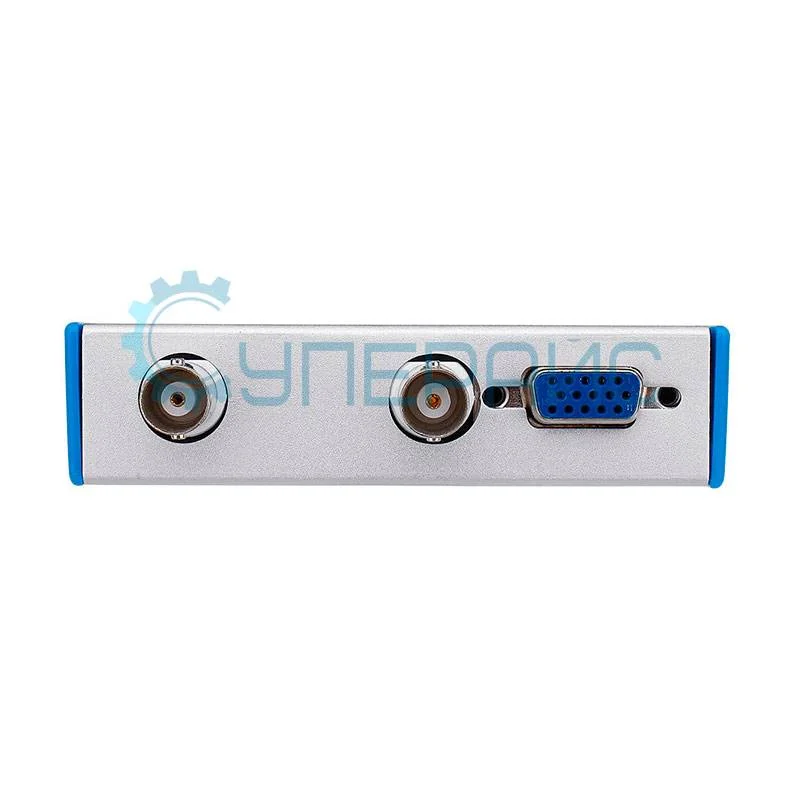

Цифровой USB осциллограф LOTO OSC2002M с поддержкой устройств на Android

Код товара: 10002

Гарантия 12 месяцев

Официальный дистрибьютор LOTO Instruments в России

В наличии:
Москва, 2-й Котляковский переулок: 0 шт.(под заказ 10-14 дней)
Склад в Гуанчжоу: 4 шт.
О товаре
Запоминающий USB осциллограф с поддержкой ОС Windows (XP, 7, 8.1, 10) и Android
Количество каналов: 2
Полоса пропускания: 50 МГц
Частота дискретизации: 1 ГВыб/с

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOTO OSC2002M

Характеристики USB осциллографа
Количество каналов
2
Полоса пропускания
50 МГц
Частота дискретизации
1 ГВыб / с
Входные характеристики
Развязка входа
DC, AC
Входной импеданс
1 МОм, 25 пФ
Установка коэффициента затухания датчика
1 Х, 10 Х
Максимальное входное напряжение
60 В (1 Х), 600 В (10 Х)
Горизонтальная система
Интерполяция линейная или sin(x) / x
Коэффициент развёртки
5 нс / дел - 60 с / дел, в 32 диапазонах
Глубина памяти
64 Кб: ≤ 50 мс / дел
258 Кб: 200 мс / дел
645 Кб: 500 мс / дел
2 Мб: 1 с / дел
8 Мб: 2 с / дел
10 Мб: 10 с / дел
20 Мб: 20 с / дел
30 Мб: 30 с / дел
40 Мб: 40 с / дел
50 Мб: 50 с / дел
60 Мб: 60 с / дел
Вертикальная система
Вертикальное разрешение
8 - 13 бит
Входная чувствительность (10 делений) 20 мВ / дел - 2 В / дел
Входной диапазон (1 Х) ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах
Диапазон вертикального смещения
20 мВ / дел - 2 мВ / дел
50 мВ / дел - 5,8 мВ / дел
100 мВ / дел - 8 мВ / дел
200 мВ / дел - 22 мВ / дел
500 мВ / дел - 38,8 мВ / дел
1 В / дел - 88,2 мВ / дел
Система синхронизации
Тип триггера по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса
Режим триггера нет, одиночный, автоматический, нормальный
Захват осциллограмм до записи 1% - 99% от размера захвата осциллограмм
Система измерения
Автоматические измерения максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику
Отображение частотных характеристик сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики
Кривая статистических измерений автоматические измеряемые величины могут быть нанесены на график для статистики и анализа
Функция Pass/Fail возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала
Глубокие измерения с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается
FFT 1024 - 16 Кб
FFT оконная функция прямоугольная, Хеннинг, Хэмминг, Блэкман
Математические функции А + В, А - В, А * В, X -Y
Режим сбора данных нормальный режим / режим высокого разрешения / режим обнаружения пиков
Запись и воспроизведение формы сигналов
Формат файла *.oscxxx
Глубина записи 50 - 450 кадров
Размер файла 6 Мб - 20 Гб
Регистратор данных
Интервал выборки 1 сек - 1 ч
Длительность записи 1 мин - 72 ч
Сравнительная ссылка поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину.
Общие характеристики
Интерфейс USB
Формат сохранения данных txt, csv, excel, oscxxx, jpg
Опорный выход 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50%
Потребляемая мощность 5 В, 248 - 279 мА
Поддержка программного обеспечения Windows XP, 7, 8.1, 10 (32 и 64 бита) и Android (телефон, планшет)
Поддержка устройств на ОС Android устройство должно поддерживать функцию OTG
Поддерживаемые протоколы UART, RS-232 / 485 / 422, I²C, CAN, SPI
Пользовательские зонды поддержка двухточечной калибровки любого текущего зажима
Рабочая температура от 0 ℃ до 40 ℃
Температура хранения от -20 ℃ до 60 ℃
Габариты 153 х 93 х 23 мм
Вес нетто 210 г
Комплектация USB осциллограф LOTO OSC2002M - 1 шт

USB кабель - 1 шт
щупы для осциллографа - 2 шт
OTG переходник micro USB - 1 шт
Совместимость Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием
Дифференциальный модуль изоляции LOTO IDM01
Токовый пробник LOTO AC100A
Дифференциальный токовый пробник LOTO C30A

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
