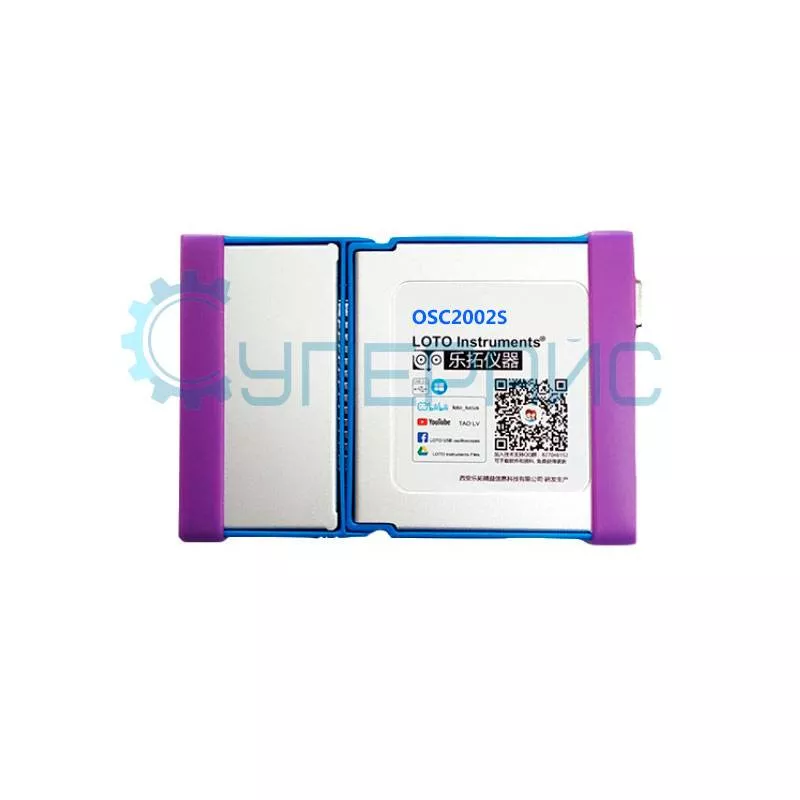

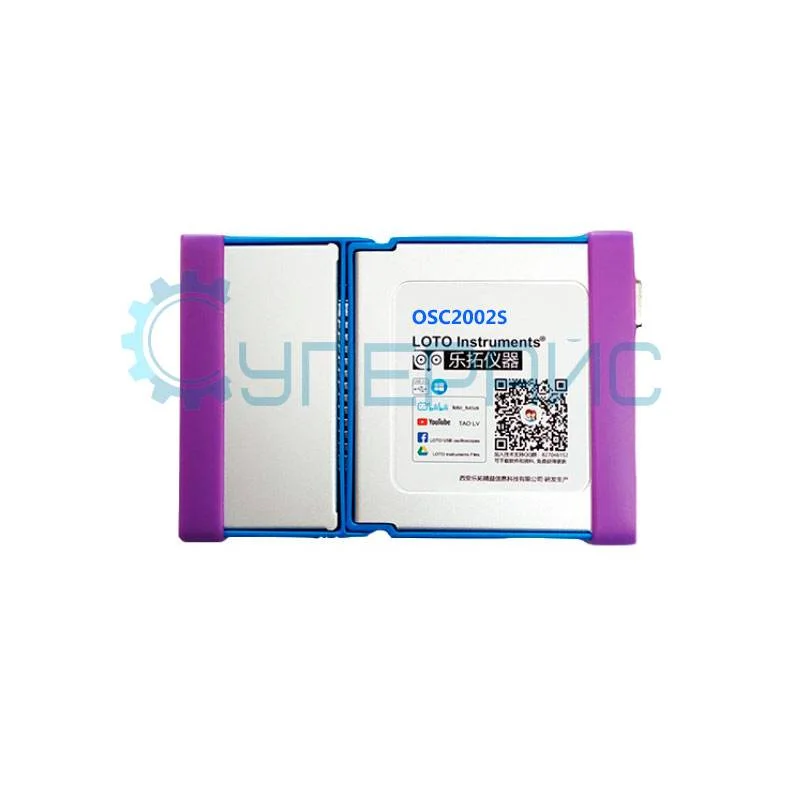

USB осциллограф LOTO OSC2002S с опцией генератора сигналов
Артикул (код товара): 10010
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
17 729 ₽
17 729 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
10010
Модель (серия)
OSC2002S
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSC2002S
Артикул (код товара)
10010
Модель (серия)
OSC2002S
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание LOTO Instruments OSC2002S
Технические характеристики LOTO OSC2002S
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1 - 99 % от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |

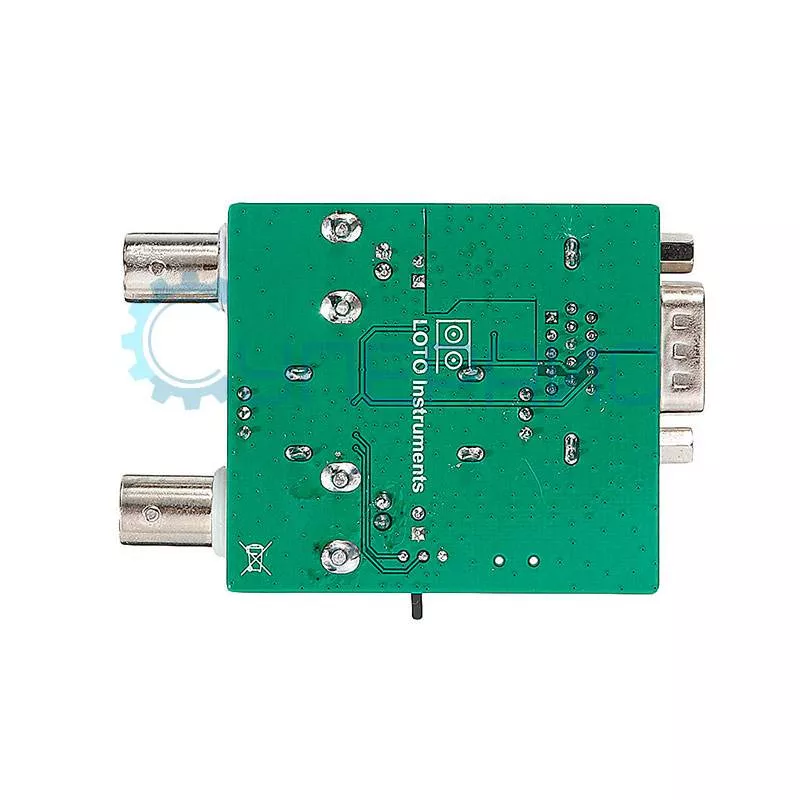

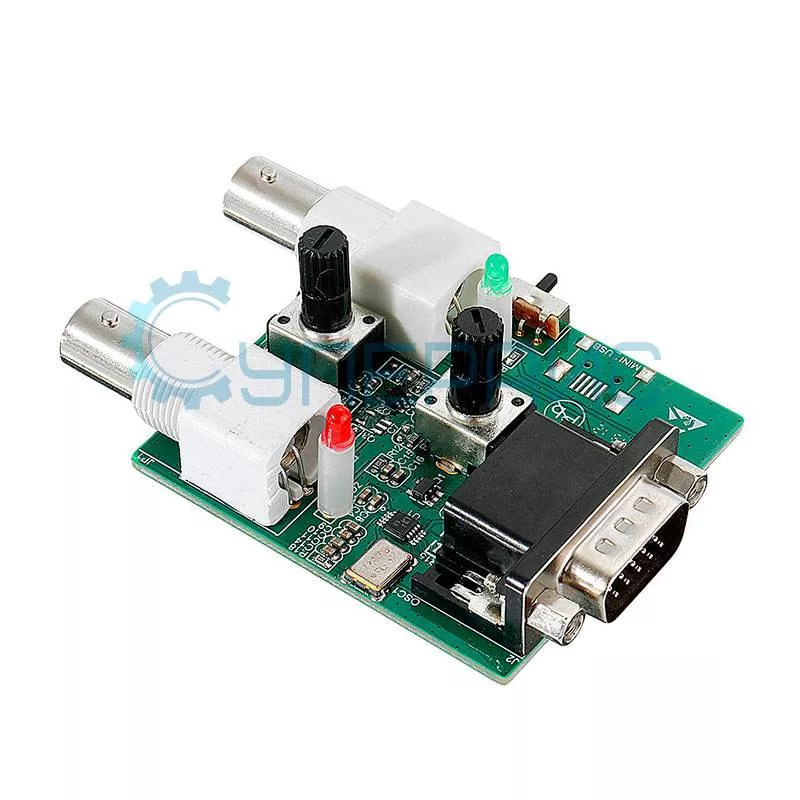

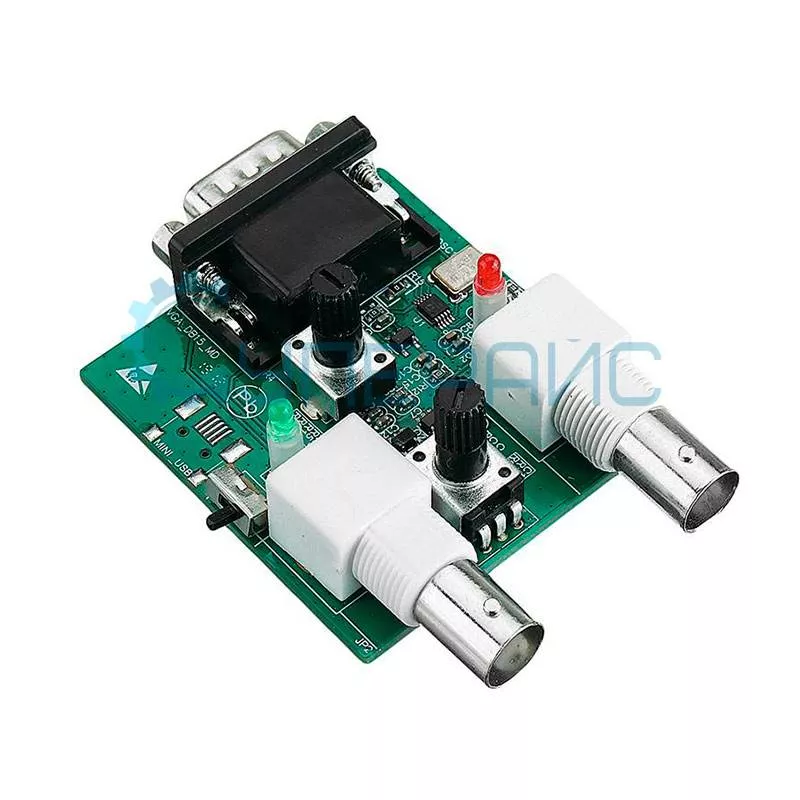

| Модуль генератора сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 13 МГц |
| Выходной сигнал | синусоидальный, треугольный, прямоугольный |
| Амплитудный диапазон | 0 - 4 В |
| Амплитудное разрешение | 50 мВ |
| Амплитудный шум | 40 мВ - 80 мВ |
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
| Диапазон смещения постоянного тока | 0 - 4 В |
| Разрешение смещения постоянного тока | 100 мВ |
| Автоматическая развертка частоты | с помощью поддержки ПО |
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания |
| Общие характеристики | |
| Интерфейс | USB |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) |
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 ℃ до 40 ℃ |
| Температура хранения | от -20 ℃ до 60 ℃ |
| Габариты | 153 х 93 х 23 мм |
| Вес нетто | 210 г |

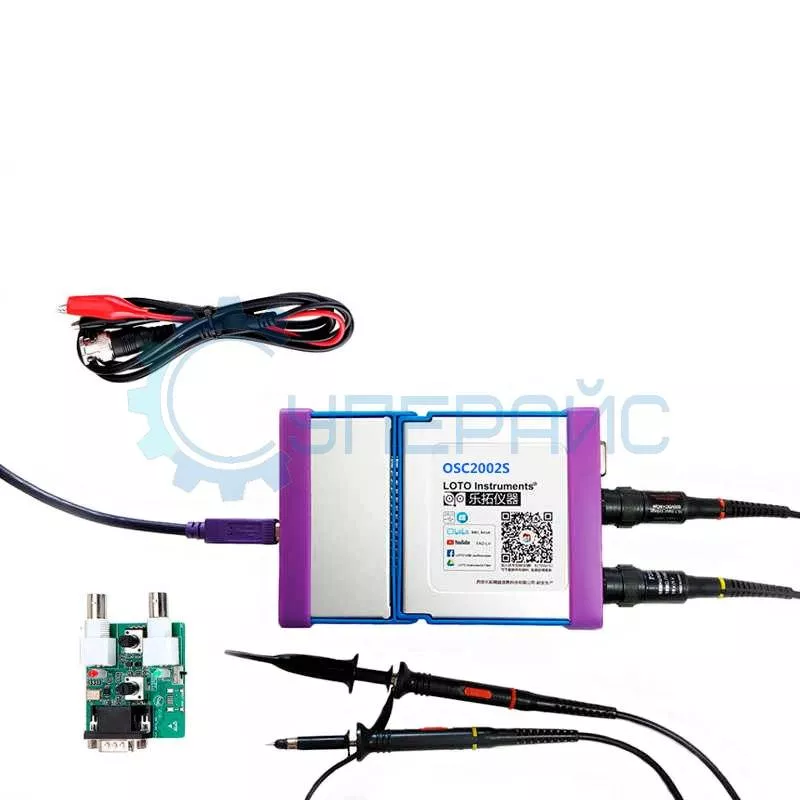

| Комплектация | USB осциллограф LOTO OSC2002S - 1 шт |
|
USB кабель - 1 шт щупы для осциллографа - 2 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт |
|
| Совместимость |
кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием дифференциальный модуль изоляции LOTO IDM01 токовый пробник LOTO AC100A дифференциальный токовый пробник LOTO C30A |
Виртуальный осциллограф LOTO OSC2002S
Хотите проводить профессиональные измерения и анализировать сигналы с высокой точностью? Поможет USB осциллограф со встроенным генератором сигналов. Это устройство легко подключается к компьютеру, даёт точные результаты измерений.
Особенности модели
Снабжённый богатым функционалом с удобным интерфейсом, этот выпущенный брендом LOTO осциллограф представляет результаты в реальном времени, позволяет полностью контролировать и изучать сигналы:
- Встроенный генератор сигналов. С ним исследователю легко создавать разнообразные электросигналы для тестирования и анализа. С этой функцией прибор подходит для проверки разных электронных устройств, а также проведения многочисленных экспериментов.
- Запись сигнала. С помощью программного обеспечения записывайте показания, чтобы анализировать их в дальнейшем. Это полезная функция, которая позволяет сохранить данные, чтобы внимательно изучить их позже.
- Простое подключение к ПК. Осциллограф работает как USB-приставка, легко подключается к ПК. Продвинутое ПО обеспечивает удобный интерфейс для управления и анализа электросигналов.
- Штатное ПО в комплекте. Оригинальная программа поддерживает все популярные ОС: Windows XP, 7, 8.1, 10 в 32 или 64-битном исполнении. Драйвер для подключения устройства к ПК также поставляется в комплекте.
- С функцией запоминания. Запоминающий результаты проверок осциллограф сохраняет измерения в txt, csv, excel, oscxxx, jpg. Вы сможете легко сравнить их и отследить изменения сигнала.
Это простой в использовании и точный USB-осциллограф, который позволит с лёгкостью производить даже сложные измерения. Независимо от того, являетесь ли вы профессионалом в сфере электроники или просто энтузиастом, он станет для вас незаменимым инструментом.
Документация и ПО LOTO Instruments OSC2002S
Название
Язык
Версия
Размер и тип
Спецификация для цифрового USB осциллографа LOTO OSC2002S
Язык:
Английский
Версия:
15.0
Размер и тип:
1.46 МБ,
PDF
Инструкция по эксплуатации программного обеспечения цифрового USB осциллографа LOTO OSC2002S
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Программное обеспечение для цифрового USB осциллографа LOTO OSC2002S
Язык:
Английский
Размер и тип:
6.29 МБ,
RAR
RAR
Драйвер для цифрового USB осциллографа LOTO OSC2002S
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Показать больше
Показать меньше
