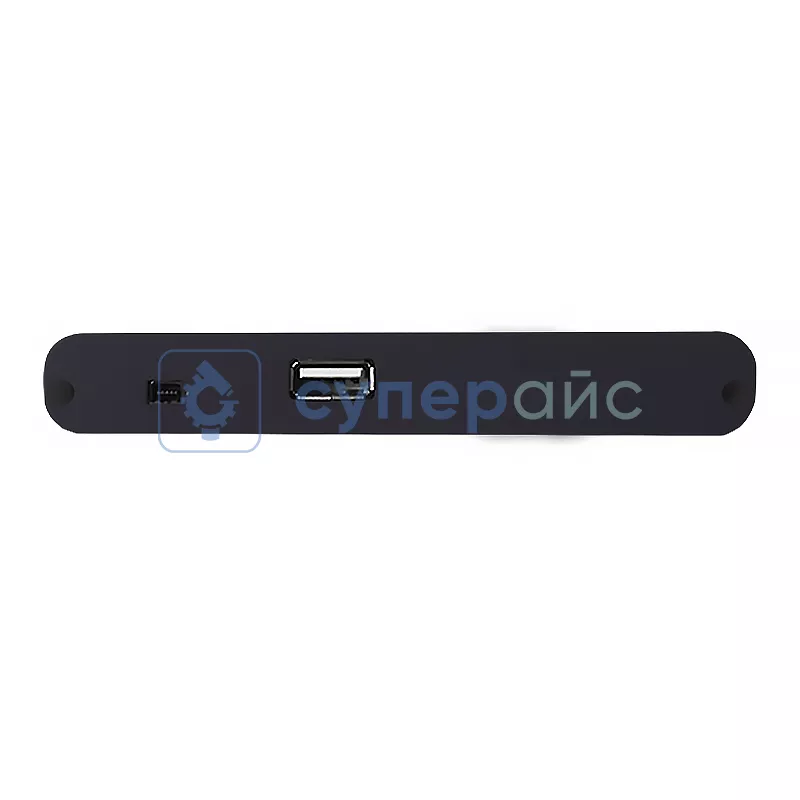

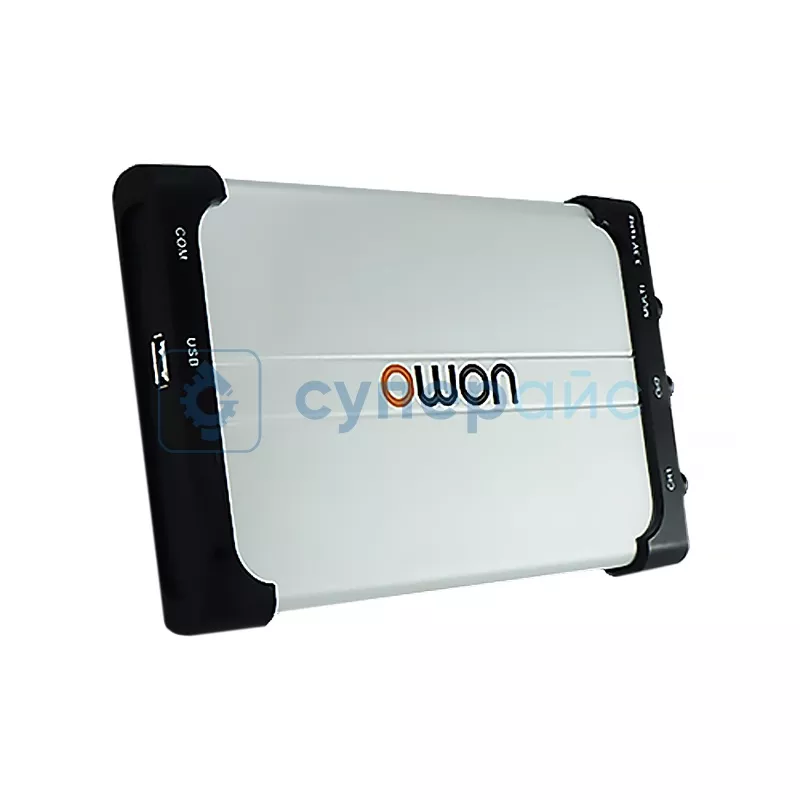

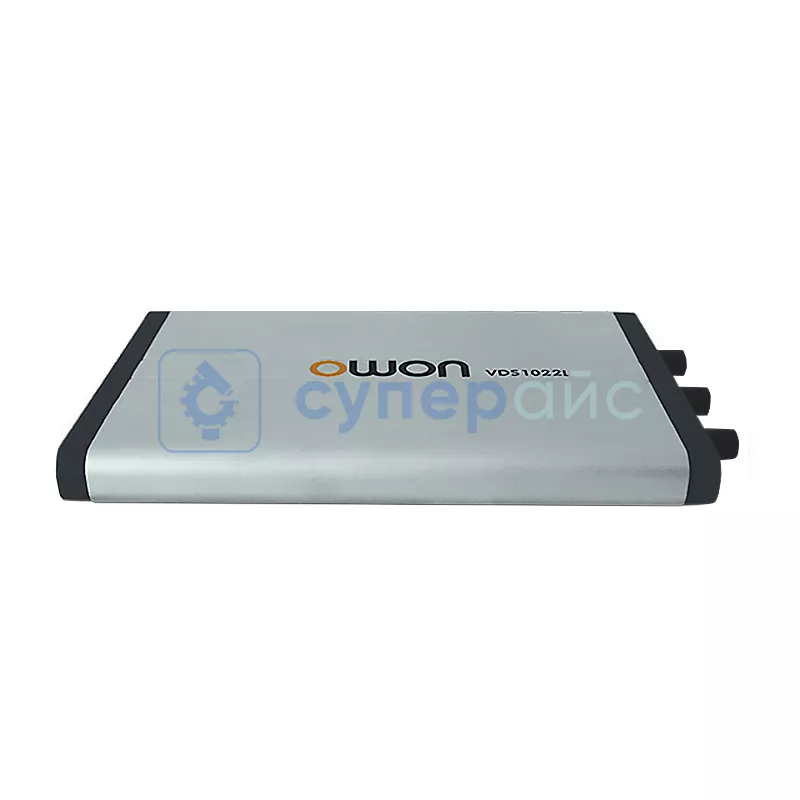

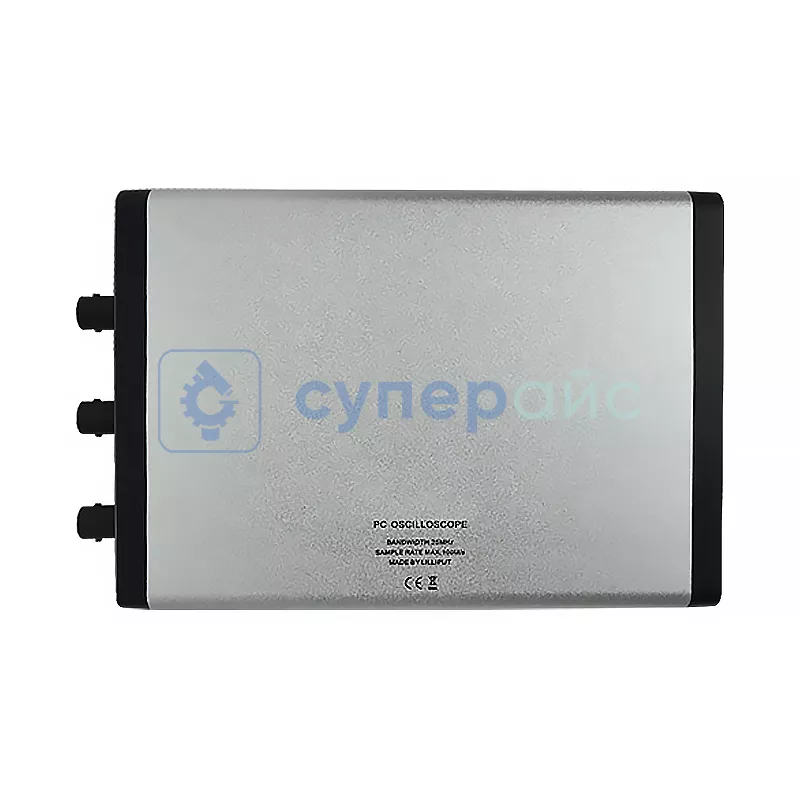

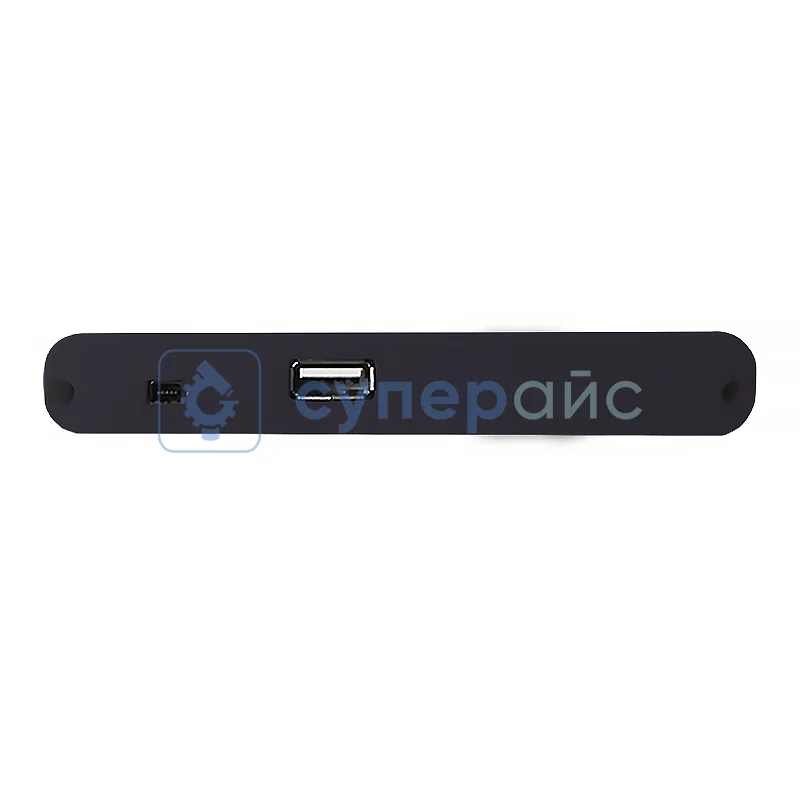

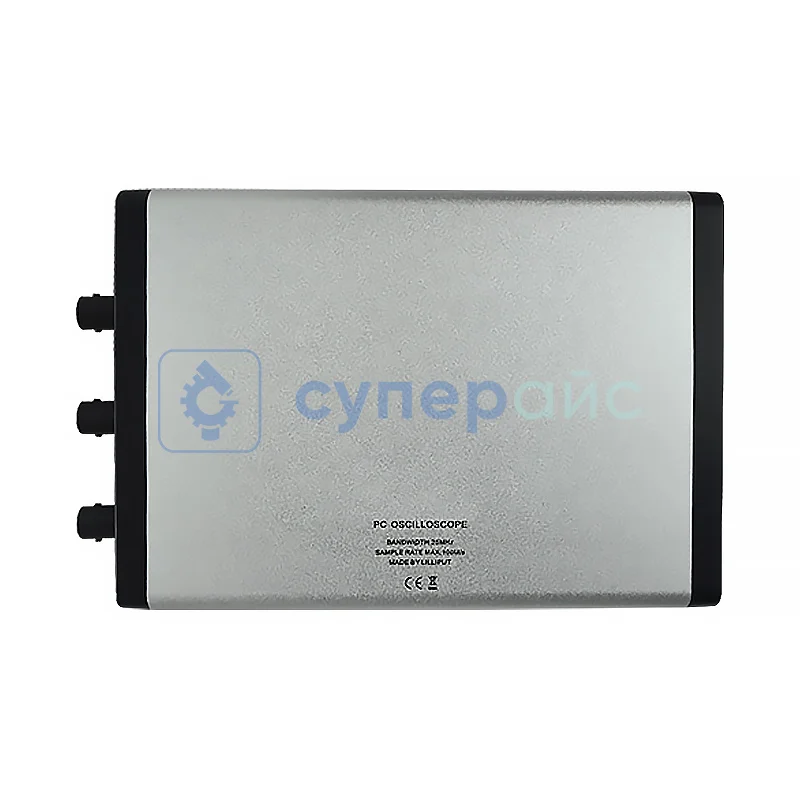

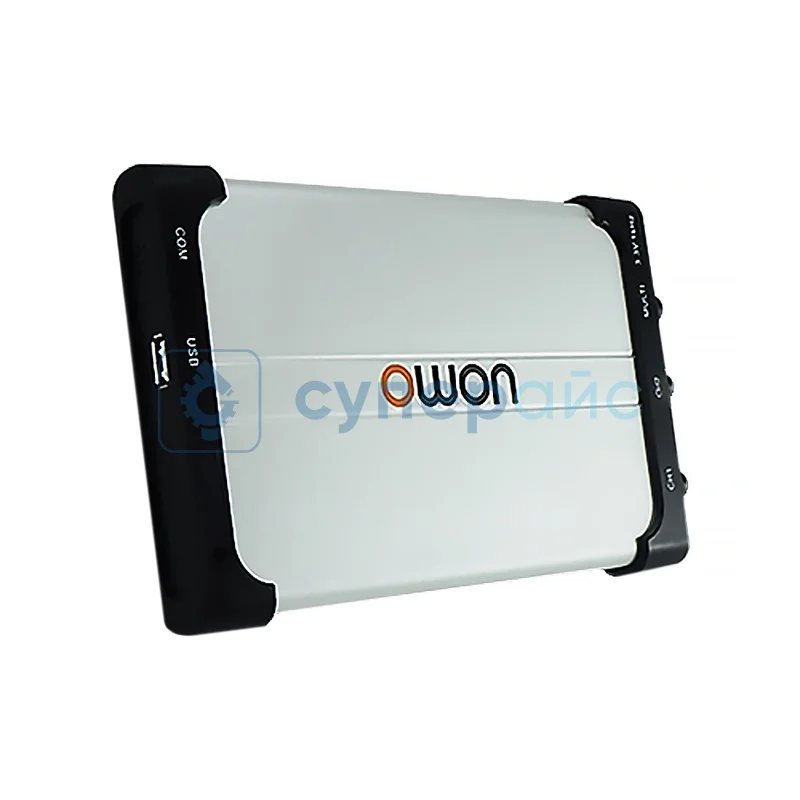

Осциллограф OWON VDS1022I
12 130 ₽
12 130 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21658
Модель (серия)
VDS1022I
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON VDS1022I
Артикул (код товара)
21658
Модель (серия)
VDS1022I
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Вес (кг)
0,4
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Показать больше
Показать меньше
Описание OWON VDS1022I
Технические характеристики OWON VDS1022I
| Количество каналов | 2 + 1 (мульти) |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 100 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 400 В (PK - PK) / (DC + AC, PK - PK) |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 5 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 5 K |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 14 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 5 Гц |
| Точность усиления постоянного тока | ±3% |
| Система синхронизации | |
| Режимы триггера | по фронту, импульс, видео сигнал, наклон, чередование |
| Режим запуска | автоматический, нормальный, однократный |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Точность уровня триггера | ±5 делений от центра экрана |
| Система измерения | |
| Курсорные измерения | △V / △T между курсорами |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Математические формы сигнала | +, -, x, ÷, инвертировать, БПФ |
| Режим XY |
полная пропускная способность разность фаз ± 3 градуса |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Многофункциональный интерфейс |
синхронизированный ввод / вывод, передача / сбой, внешний триггерный вход TTL |
| Питание | 5 В / 500 мА |
| Потребляемая мощность | ≤ 2,5 Вт |
| Габариты изделия | 170 х 120 х 18 мм |
| Габариты упаковки | 250 х 155 х 75 мм |
| Вес нетто | 260 г |
| Вес брутто | 650 г |

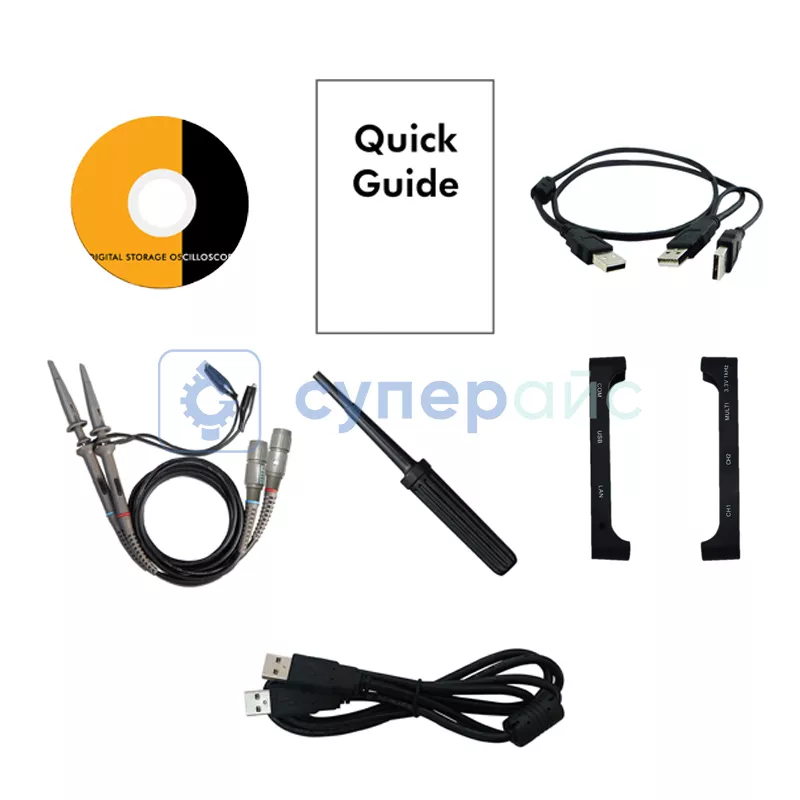

| Комплектация | цифровой осциллограф OWON VDS1022I - 1 шт |
|
щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт чехол из силиконового клея - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
|
