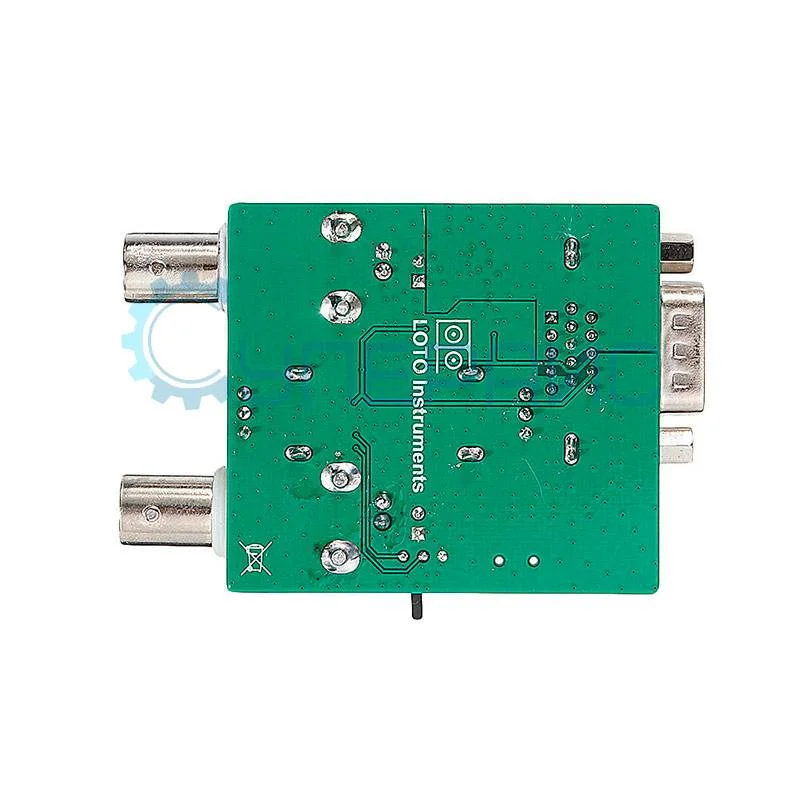

Цифровой запоминающий USB осциллограф LOTO OSCA02F
Артикул (код товара): 10072
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
18 460 ₽
18 460 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
10072
Модель (серия)
OSCA02F
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCA02F
Артикул (код товара)
10072
Модель (серия)
OSCA02F
Производитель (бренд)
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Digital I/O
Digital I/O
Описание LOTO Instruments OSCA02F
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOTO OSCA02F
| Характеристики USB осциллографа | |||
|
Количество каналов |
2 | ||
|
Полоса пропускания |
35 МГц |
||
|
Частота дискретизации |
100 МВыб / с |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х | ||
|
Максимальное входное напряжение |
60 В (1 Х), 600 В (10 Х) |
||
| Горизонтальная система | |||
| Интерполяция | линейная или sin(x) / x | ||
|
Коэффициент развёртки |
5 нс / дел - 60 с / дел, в 32 диапазонах | ||
|
Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 - 13 бит | ||
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел | ||
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах | ||
|
Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
||
| Система синхронизации | |||
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса | ||
| Режим триггера | нет, одиночный, автоматический, нормальный | ||
| Захват осциллограмм до записи | 1% - 99% от размера захвата осциллограмм | ||
| Система измерения | |||
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику | ||
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики | ||
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа | ||
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала | ||
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается | ||
| FFT | 1024 - 16 Кб | ||
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман | ||
| Математические функции | А + В, А - В, А * В, X -Y | ||
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков | ||
| Запись и воспроизведение формы сигналов | |||
| Формат файла | *.oscxxx | ||
| Глубина записи | 50 - 450 кадров | ||
| Размер файла | 6 Мб - 20 Гб | ||
| Регистратор данных | |||
| Интервал выборки | 1 сек - 1 ч | ||
| Длительность записи | 1 мин - 72 ч | ||
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. | ||
| Модуль логического анализатора | |||
| Количество каналов | 6 | ||
| Уровень | TTL | ||
| Низкое входное напряжение | 0 - 0,8 В | ||
| Высокое входное напряжение | 2 - 3,3 В | ||
| Модуль генератора сигналов | |||
| Количество каналов | 1 | ||
| Полоса пропускания | 13 МГц | ||
| Выходной сигнал | синусоидальный, треугольный, прямоугольный | ||
| Амплитудный диапазон | 0 - 4 В | ||
| Амплитудное разрешение | 50 мВ | ||
| Амплитудный шум | 40 мВ - 80 мВ | ||
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
||
| Диапазон смещения постоянного тока | 0 - 4 В | ||
| Разрешение смещения постоянного тока | 100 мВ | ||
| Автоматическая развертка частоты | с помощью поддержки ПО | ||
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания | ||
| Общие характеристики | |||
| Интерфейс | USB | ||
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg | ||
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% | ||
| Потребляемая мощность | 5 В, 248 - 279 мА | ||
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) и Android (телефон, планшет) | ||
| Поддержка устройств на ОС Android | устройство должно поддерживать функцию OTG | ||
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI | ||
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима | ||
| Рабочая температура | от 0 ℃ до 40 ℃ | ||
| Температура хранения | от -20 ℃ до 60 ℃ | ||
| Габариты | 153 х 93 х 23 мм | ||
| Вес нетто | 210 г | ||

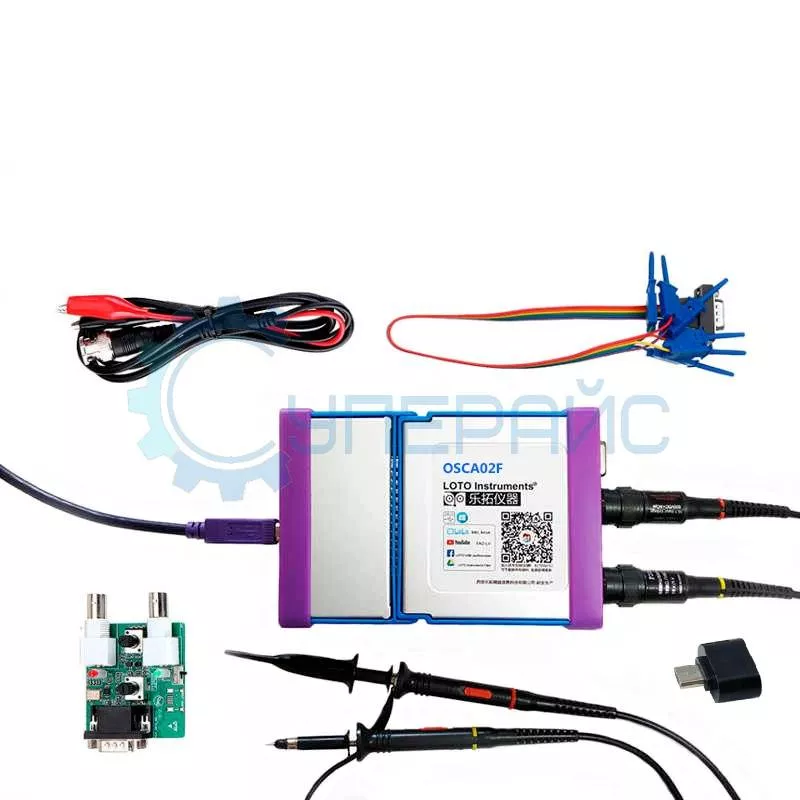

| Комплектация | USB осциллограф LOTO OSCA02F - 1 шт | ||
|
|
USB кабель - 1 шт щупы для осциллографа - 2 шт модуль логического анализатора - 1 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт OTG переходник micro USB - 1 шт |
||
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
||
Двухканальный осциллограф LOTO OSCA02F
Осциллограф цифровой на 2 канала — передовое устройство, которое станет надёжным помощником в работе. С двумя каналами и возможностью подключения через USB, этот прибор предоставляет точность с широким диапазоном функций, чтобы закрыть все потребности специалистов.
Преимущества устройства
Бренд LOTO создал осциллограф, который станет спутником в полевых условиях или в поездках. С ним вы получаете профессиональный инструмент для быстрого и точного анализа сигналов.
Его достоинства:
- Двухканальный режим. Два независимых канала позволяют анализировать сигналы на различных участках схемы или устройствах одновременно. Это упрощает работу и экономит ваше время.
- Широкая полоса пропускания. Она позволяет анализировать высокочастотные сигналы. Будь то электроника, телекоммуникации, аудио- или видеосигналы, этот прибор обеспечит точное измерение и анализ.
- Простота использования. Благодаря интуитивно понятному интерфейсу и доступным функциям, даже новичок сумеет оперативно освоить работу с этим устройством.
Компактная USB-приставка в виде осциллографа для компьютера станет отличным выбором для инженеров, студентов и любителей.
Документация и ПО LOTO Instruments OSCA02F
Название
Язык
Версия
Размер и тип
Спецификация для цифрового USB осциллографа LOTO OSCA02F
Язык:
Английский
Версия:
15.0
Размер и тип:
1.4 МБ,
PDF
Инструкция по эксплуатации программного обеспечения цифрового USB осциллографа LOTO OSCA02F
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Мобильное приложение для цифрового USB осциллографа LOTO OSCA02F
Язык:
Английский
Размер и тип:
5.91 МБ,
RAR
RAR
Программное обеспечение цифрового для USB осциллографа LOTO OSCA02F
Язык:
Английский
Размер и тип:
6.29 МБ,
RAR
RAR
Драйвер для цифрового USB осциллографа LOTO OSCA02F
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы LOTO Instruments OSCA02F
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6924
Модель (серия):
OSC2002
Производитель:
LOTO Instruments
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6807
Модель (серия):
OSC482
Производитель:
LOTO Instruments
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
50
Добавить в избранное
Артикул (код товара):
14485
Модель (серия):
-
Производитель:
Другой
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
835
Модель (серия):
1008C
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
8
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2,4
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
41686
Модель (серия):
TH66200-140-10
Производитель:
Tonghui
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
10000
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3778
Модель (серия):
-
Производитель:
Bapasco
Страна производства:
Гарантия, мес.:
12
Пластик в наборе:
больше 300 метров
По типу питания:
Электрический (от сети 220 В)
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
40236
Модель (серия):
DB-XGW
Производитель:
Ruyi
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
2000
Мин. температура нагрева, °C:
50
Макс. температура нагрева, °C:
500
Принцип подогрева:
инфракрасный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26241
Модель (серия):
DT-F120SS
Производитель:
Dataifeng
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
1300
Принцип подогрева:
контактный
Добавить в избранное
Артикул (код товара):
40032
Модель (серия):
P1717A
Производитель:
Polish
Страна производства:
Китай
Гарантия, мес.:
12
Макс. температура нагрева, °C:
600
Конструкция печи:
Камерная
Управление:
Дисплей и кнопки
Кол-во зон нагрева:
1
Кол-во зон охлаждения:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
13644
Модель (серия):
HSPY-120-8
Производитель:
Hansheng Puyuan
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
960
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3842
Модель (серия):
-
Производитель:
Другой
Страна производства:
Гарантия, мес.:
Кол-во цветов в наборе:
больше 50
Добавить в избранное
Артикул (код товара):
39540
Модель (серия):
IT6861A
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
100
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23908
Модель (серия):
TH8215
Производитель:
Tonghui
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
800
Вход. ток (макс), А:
60
Вход. мощность (макс), Вт:
1200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10072

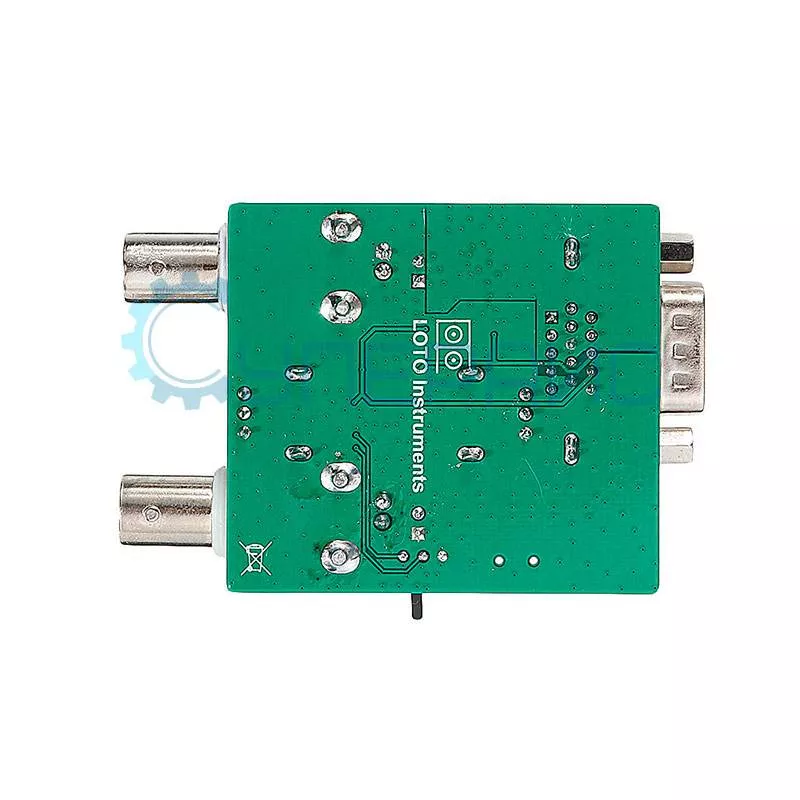

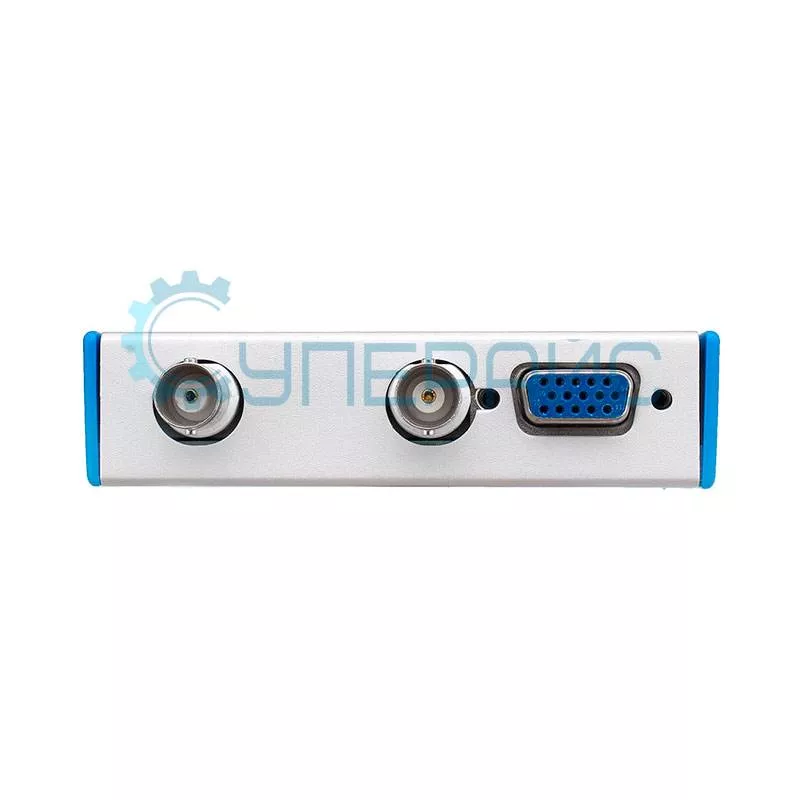

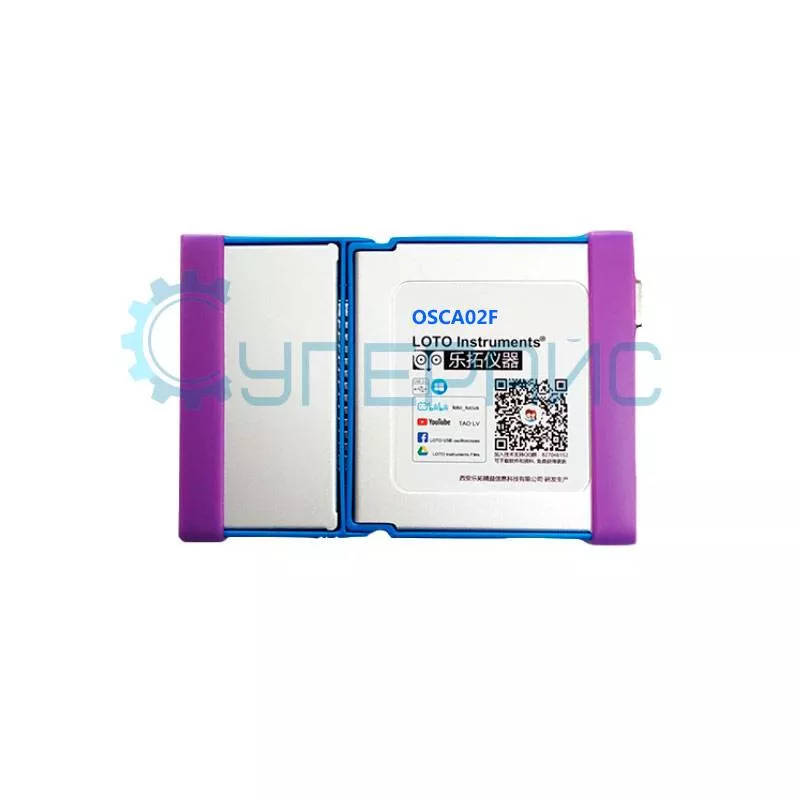

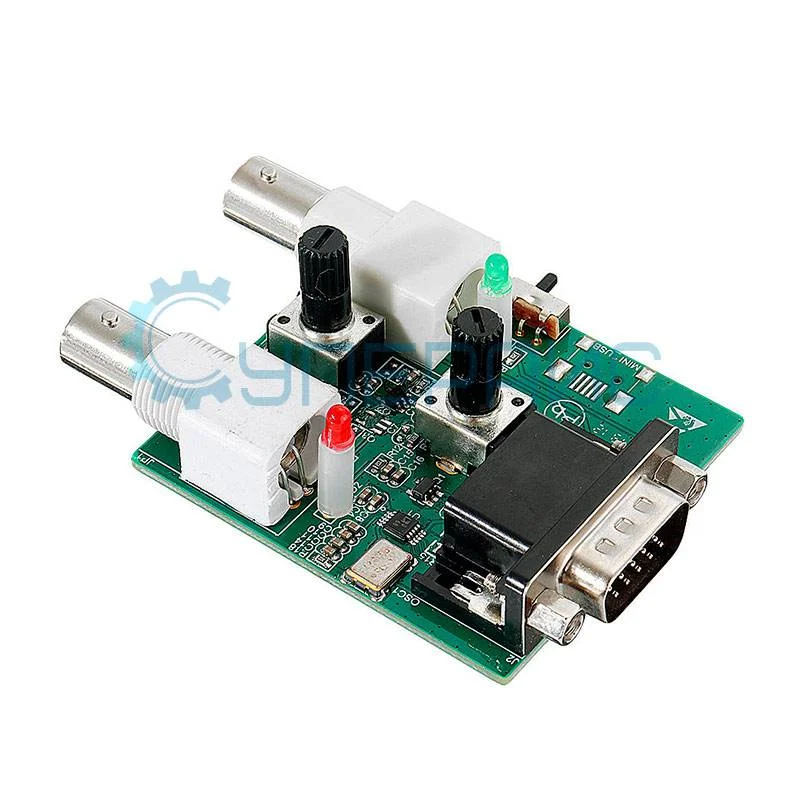

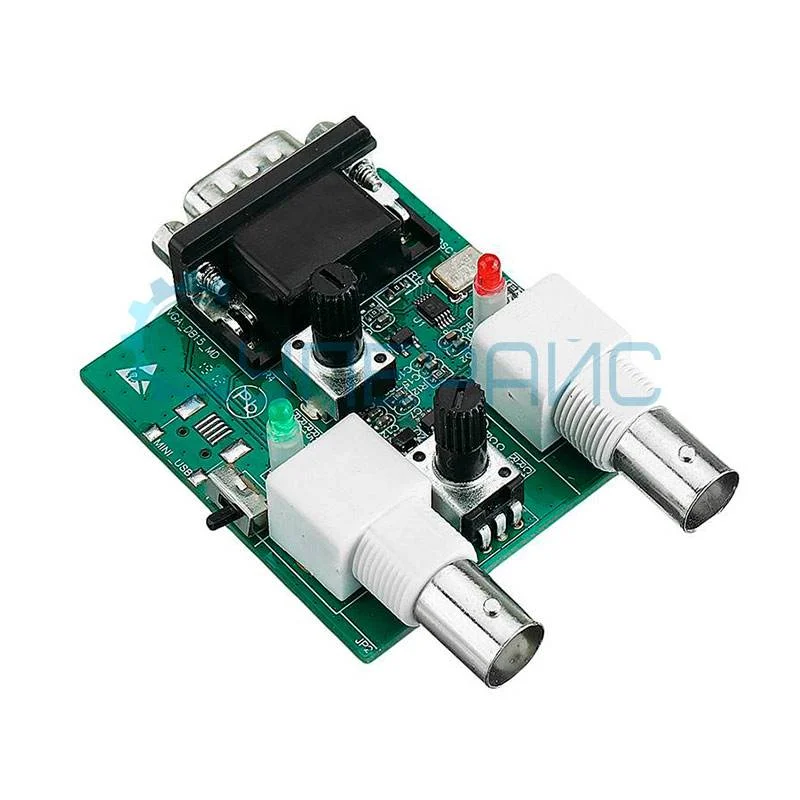

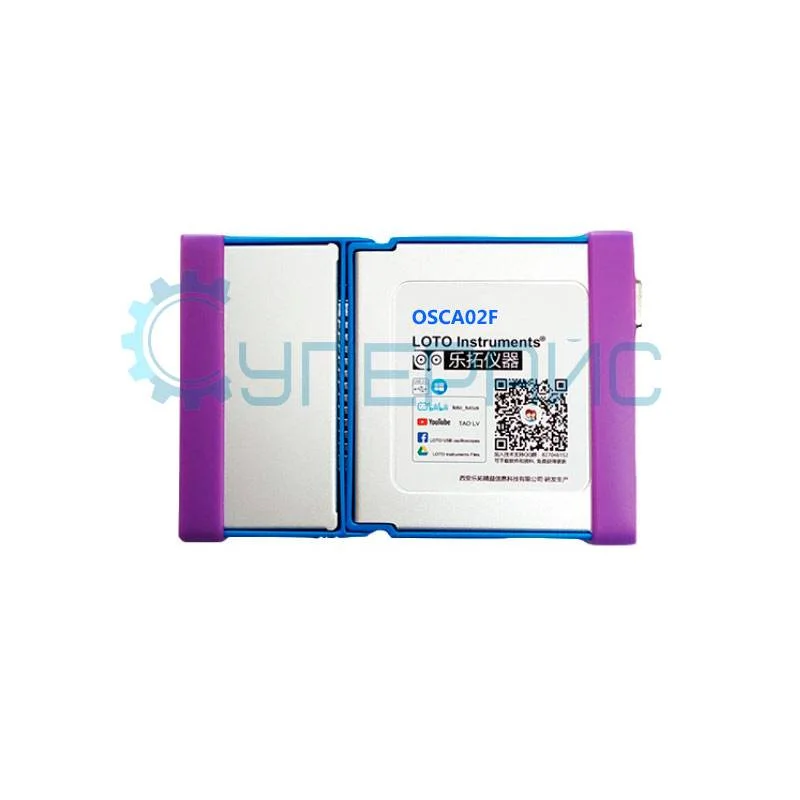

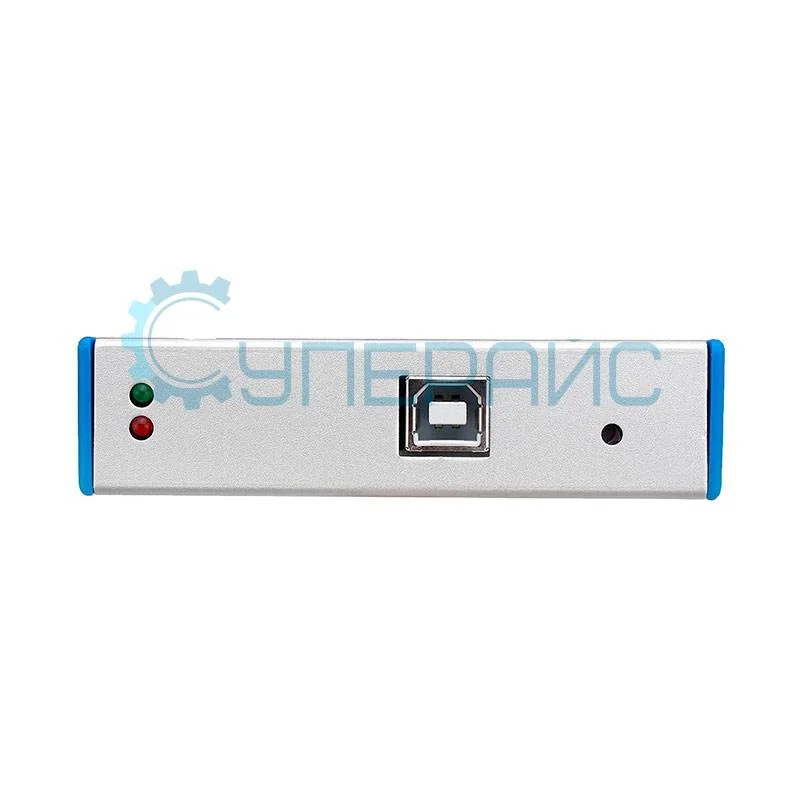

Модель (серия):
OSCA02F
Производитель:
LOTO Instruments
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
35
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
6
Частота дискретизации на канал, МВыб/с:
100
Артикул (код товара):
14037
Модель (серия):
TA8146B
Производитель:
TASI
Страна производства:
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27375
Модель (серия):
SDS1104X HD
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39253
Модель (серия):
MPS-6010H-1
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
600
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27360
Модель (серия):
SDS812X HD
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
