Измеритель емкости и индуктивности LC100-A с щупами для SMD

Код товара: 428

Array
(
    [0] => Array
        (
            [ID] => 7072
            [SRC] => /upload/iblock/3ae/3aebc854b9bb4a94bae83579858cf2ff.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 2101
            [SRC] => /upload/iblock/e74/e7449ff8927c551c520cc48e8fc2c4e4.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 2130
            [SRC] => /upload/iblock/acc/acc80d877b2db3a6217674b1af85376c.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 2131
            [SRC] => /upload/iblock/1be/1beaf50ab24e745a72fcd1d82b9b826d.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 2132
            [SRC] => /upload/iblock/613/613b746d600713ea46ca4dc7f35a2421.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 7073
            [SRC] => /upload/iblock/719/7194bae63566185f9bb08d7defbeed79.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Измеритель емкости и индуктивности LC100-A с щупами для SMD
Измеритель емкости и индуктивности LC100-A с щупами для SMD
Измеритель емкости и индуктивности LC100-A с щупами для SMD
Измеритель емкости и индуктивности LC100-A с щупами для SMD
Измеритель емкости и индуктивности LC100-A с щупами для SMD
Измеритель емкости и индуктивности LC100-A с щупами для SMD
1 349 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LC100-A

Основные характеристики измерителя емкости конденсаторов и индуктивности
Малый диапазон измерения емкости 0,01 пФ – 10 мкФ, точность измерения: 5%
Больший диапазон измерения ёмкости 1 мкФ – 100 мФ, точность измерения: 5%
Разрешение емкости 0,01 пФ
Малый диапазон измерения индуктивности 0,001 мкГн – 100 мГн, точность измерения: 5%
Больший диапазон измерения индуктивности 0,001 мГн – 100 Гн, точность измерения: 1%
Разрешение малого диапазона индуктивности 0,001 мкГн
Разрешение большего диапазона индуктивности 0,001 мГн
Диапазон измерения сопротивления 0,1 Ом – 50 МОм
Частота измерения малый диапазон: 500 кГц
большой диапазон: 500 Гц - 50 кГц

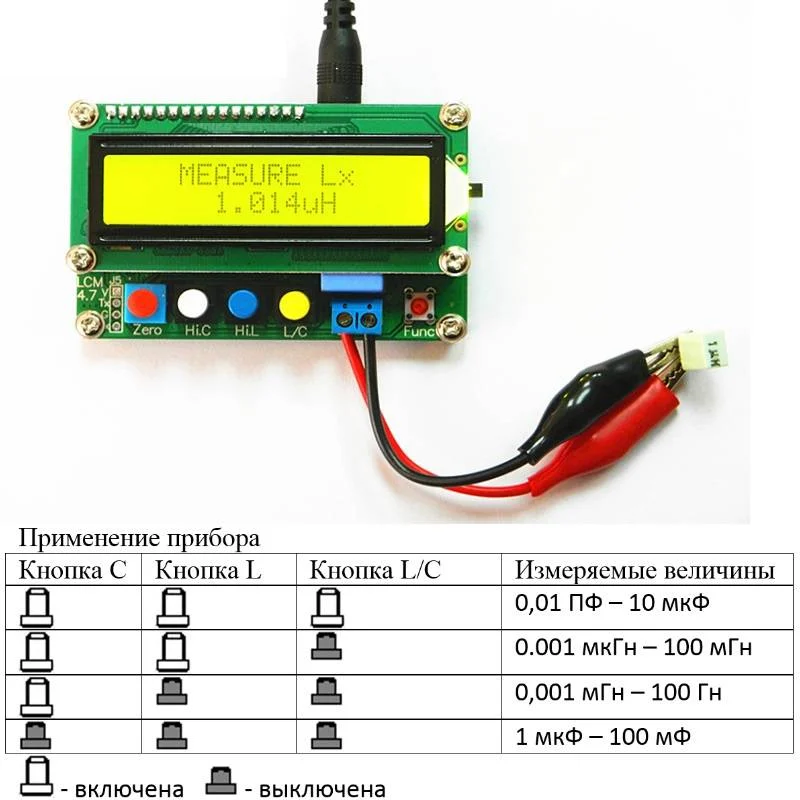

Функциональные кнопки Zero — обнуление показаний;
Hi.C — больший диапазон измерений ёмкости (по умолчанию установлен малый);
Hi.L — больший диапазон измерений индуктивностей (по умолчанию установлен малый);
L/C — выбор режима измерения ёмкости или индуктивности.
Общие характеристики
Дисплей LCD - 1602, 4-х разрядный дисплей с подсветкой
Питание DC 5 В (mini USB или блок питания)
Габариты 80 мм х 50 мм х 22 мм
Вес прибора 78 г
Комплектация L/C-измеритель LC100-A – 1 шт
щупы с зажимами типа "крокодилы"– 1 шт
кабель USB - mini USB – 1 шт
щуп для SMD компонентов – 1 шт

Измеритель емкости и индуктивности LC100-A для обычных и SMD компонентов

Цифровой измеритель емкости конденсаторов и индуктивности катушек LC100-A, укомплектован щупами для SMD. Его следует купить для измерения параметров с точностью до 1%. Небольшая цена прибора объясняется бескорпусным вариантом поставки. Для получения максимальной точности оба параметра измеряются на 2-х диапазонах.

Особенности прибора при измерении больших и малых ёмкостей

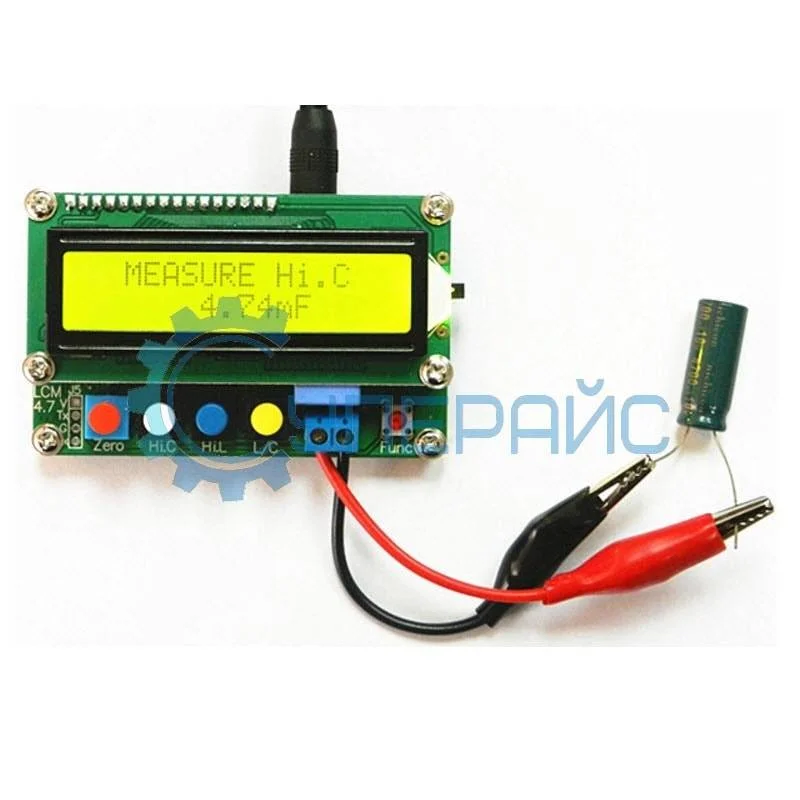

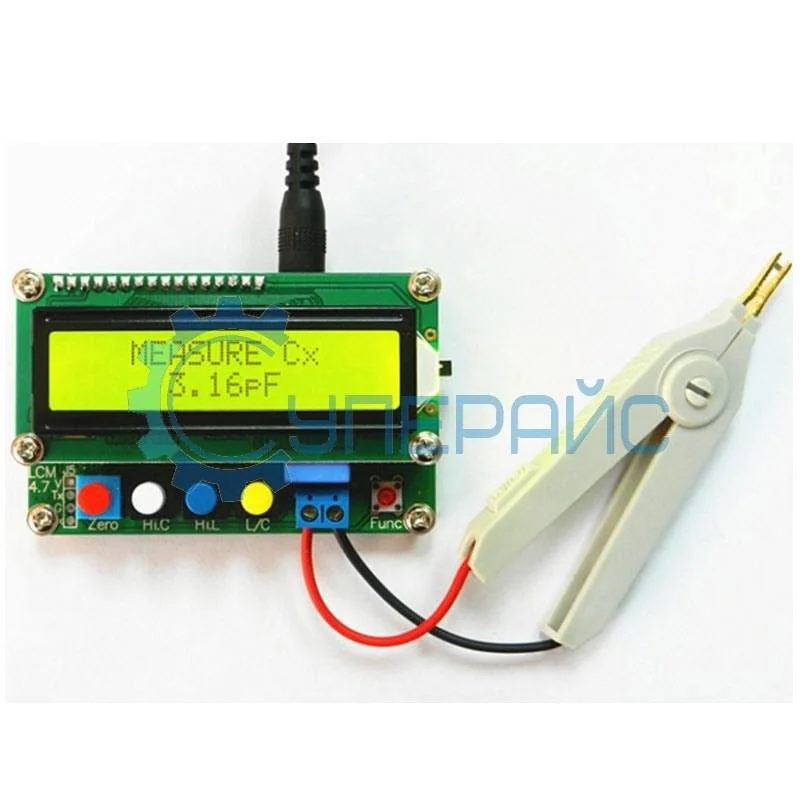

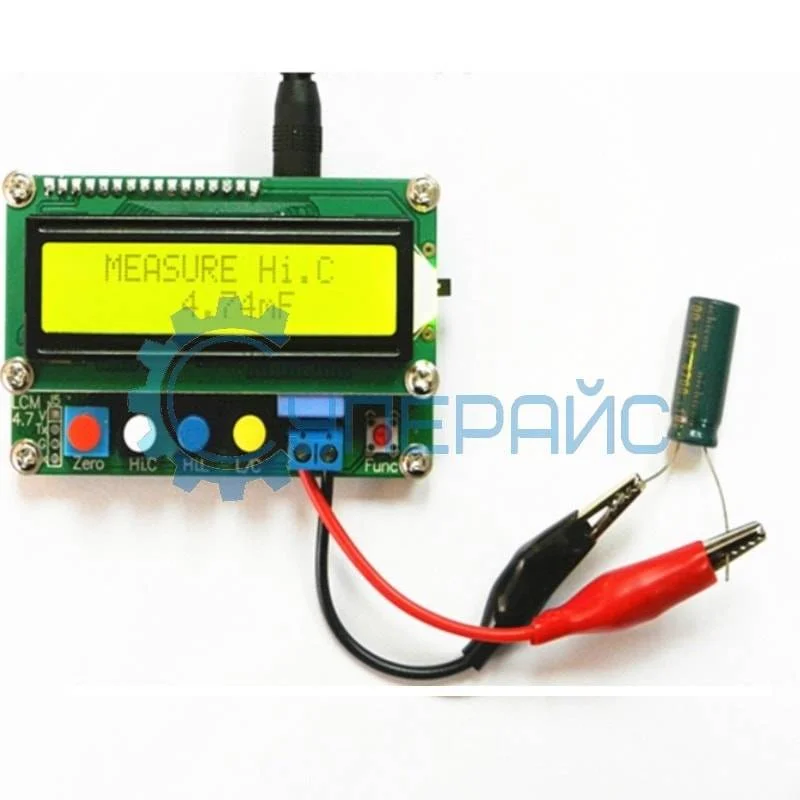

При работе с высокочастотной техникой часто требуется измерить малые ёмкости. Нижний предел измерений равен 0,01 пФ и позволяет оценить паразитные ёмкости между дорожками плат, сдвоенных проводов и коаксиальных кабелей. Максимальная измеряемая ёмкость на этом диапазоне равна 10 мкФ. Цифровой измеритель емкости и индуктивности LC100-A позволяет измерять большие ёмкости — до 100 мФ.

Обратите внимание: в России миллифарадами не пользуются. Приняты микрофарады — мкФ. В инструкции указан предел именно в мФ (1 мФ = 1000 мкФ). Это означает, что можно измерять ёмкости электролитических конденсаторов в пределах до 100 000 мкФ. Обычно для таких измерений требуется некоторое время для зарядки конденсатора, но этот измеритель всё делает быстро. Частота переменного тока, генерируемая прибором для пропускания через конденсатор, автоматически изменяется, в зависимости от диапазона. Этим обеспечивается высокая точность измерений.

Особенности прибора при измерении малых индуктивностей

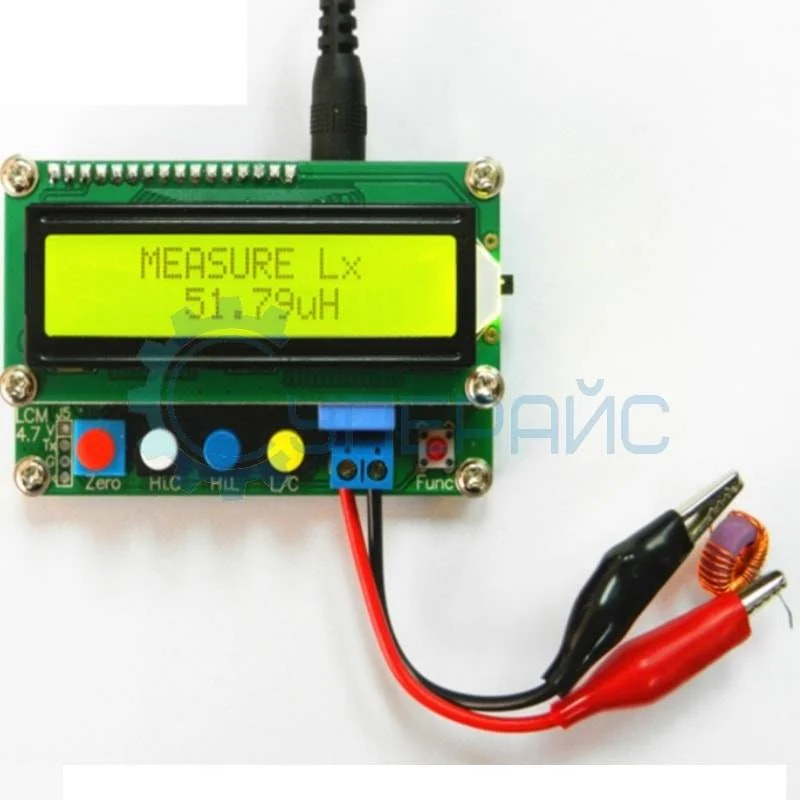

Приборы, работающие на высоких частотах, содержат множество малых по величине индуктивности катушек. Как и при измерении ёмкости, оптимальное значение частоты пропускаемого тока устанавливается автоматически. Верхний предел измерения индуктивности, равный 100 мГн — значительная величина. 0,1 Гн — серьезные катушки. Индуктивность 0,001 мкГн настолько мала, что прибор может оценить её значение даже у короткого провода.

Удобство пользования

В комплект поставки входят знакомые крокодилы, специальный щуп для проверки SMD-компонентов и шнур USB — mini-USB. Для питания подойдет зарядное устройство либо устройства с USB портом. Переключатель питания находится на торце прибора. Купить LC100-A в Москве можно в складе-магазине либо вы можете оформить заказ на сайте.

LC100-A

Статьи:
Измеритель емкости и индуктивности LC100-A
Видеообзоры:
Видео обзор LC-измерителя LC100-A
Администратор Суперайс
Цитата
Максим Савин пишет:
Рекомендую! Отличный аппарат!
Здравствуйте, Максим!

Большое спасибо, что нашли возможность рассказать нам о своих впечатлениях! Мы очень рады, что нам удалось подарить Вам положительные эмоции при покупке.

Будем рады продолжению сотрудничества в дальнейшем!

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Максим Савин
Рекомендую! Отличный аппарат!
Имя Цитировать
Павел
Миниатюрный и довольно полезный девайс. Особенно понравилось умение измерять маленькие емкости, типа межобмоточных и межслойных. Калибровка рулит. А вот по точности и информативности гораздо лучше измеритель XJW01, LC-100 иногда и в 2% не укладывается
Имя Цитировать
Дмитрий Качалин
заказал это чудо техники. порадовала оперативность и отзывчивость продавца ну и, наверное все таки в первую очередь, это быстрая и качественная доставка. по самому прибору работает отлично, исправно протестировал все что у меня нашлось под рукой. Скачут частоты при проверке, и в погрешность плюс минус 1% впринципе прибор уложился..
я доволен! спасибо.
Имя Цитировать
psp
нашел то что искал только на этом сайте, еще и по приемлемой цене, действительно приемущества у него на высоте.
Имя Цитировать
Михаил
добрый день! прибор отличный, качественный всё понятно, прибор может получать питание как от зарядки мобильного телефона, так и от компьютера что является огромным приемуществом!
