Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)

Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)

Код товара: 434

Array
(
    [0] => Array
        (
            [ID] => 3458
            [SRC] => /upload/iblock/1fa/1fa1bb2943ee65dee702832ee9f8c479.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 16681
            [SRC] => /upload/iblock/f66/f66a0c192519b8df78a8015447edee2b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 16682
            [SRC] => /upload/iblock/706/706bcc04864e439db3116647daadae10.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 3461
            [SRC] => /upload/iblock/fdd/fddc186a32b0ac46fa6b5bc2d19e3153.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 3462
            [SRC] => /upload/iblock/5f8/5f8e48087d1db1f1c4843a2471ead41a.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 3463
            [SRC] => /upload/iblock/678/6781fad8351bb69b2bd19c8c34142f69.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 3464
            [SRC] => /upload/iblock/9f8/9f8dd4f7c9e5b22d3345a01183fb08cc.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)
Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)
Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)
Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)
Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)
Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)
Многофункциональный измеритель LCR-T4 (RLC, ESR, транзисторы)
1 709 руб.
Получить КП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCR-T4

Основные характеристики транзистор тестера
Диапазон измерения емкости 25 пФ – 100 мФ с точностью 1%
Точность измерения емкости ± 1%
Диапазон измерения индуктивности 0,01 мГн – 20 Гн с точностью 1%
Точность измерения индуктивности ± 1%
Диапазон измерения сопротивления 0,1 Ом – 50 МОм с точностью 1%
Точность измерения сопротивления ± 1%
Тестируемые компоненты биполярные транзисторы (PNP, NPN); полевые транзисторы (MOSFET) P- и N-канальные; JFET транзисторы; диоды и светодиоды; резисторы; полярные и неполярные конденсаторы; элементы питания; катушки индуктивности; двойные диоды; симисторы; тиристоры; стабилитроны(< 5 В); дроссели;
Определение показателей параметры диодов: падение напряжения, ёмкость перехода, распиновку;

распиновку тиристоров; тип транзистора (NPN, PNP, N-P channel MOSFET JFET), распиновку транзистора и отображает наличие защитного диода;

автоматическое определение с выводом символа элемента для определенных компонентов и автоматическое определение расположения выводов поддерживаемых полупроводниковых компонентов с числом выводов 2 или 3;

измерение коэффициента усиления и порогового напряжения база-эмитетр биполярного транзистора, измерение обратного тока коллектора транзистора при отключенной базе;

измерение ESR (Equivalent series resistance) - эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры;

измерение сопротивлений и индуктивностей в широком диапазоне;

определение цоколевки тиристоров и триаков (симисторов), определение стабилитронов (если их обратное напряжение пробоя ниже 4,5 В)
Время теста 2 с (для больших конденсаторов <= 1 м)
Автоматический переход в спящий режим есть
Микроконтроллер AtMEGA 328P AU
Общие характеристики
Дисплей LCD с разрешением 128 x 64 пикселей, зеленая подсветка
Питание DC 9 В, рабочий ток 25 мА (0,02 нА – в простое), батарея 6F22 "Крона"
Габариты 63 мм х 71 мм х 15 мм
Вес прибора 48 г
Комплектация тестер радиокомпонентов LCR-T4 – 1 шт

Многофункциональный тестер параметров радиокомпонентов LCR-T4

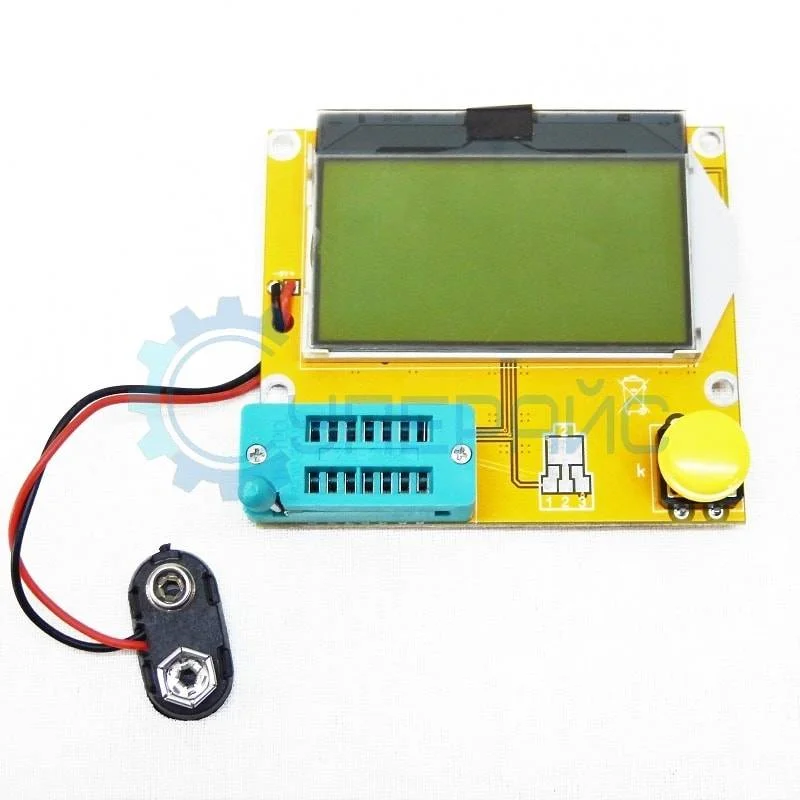

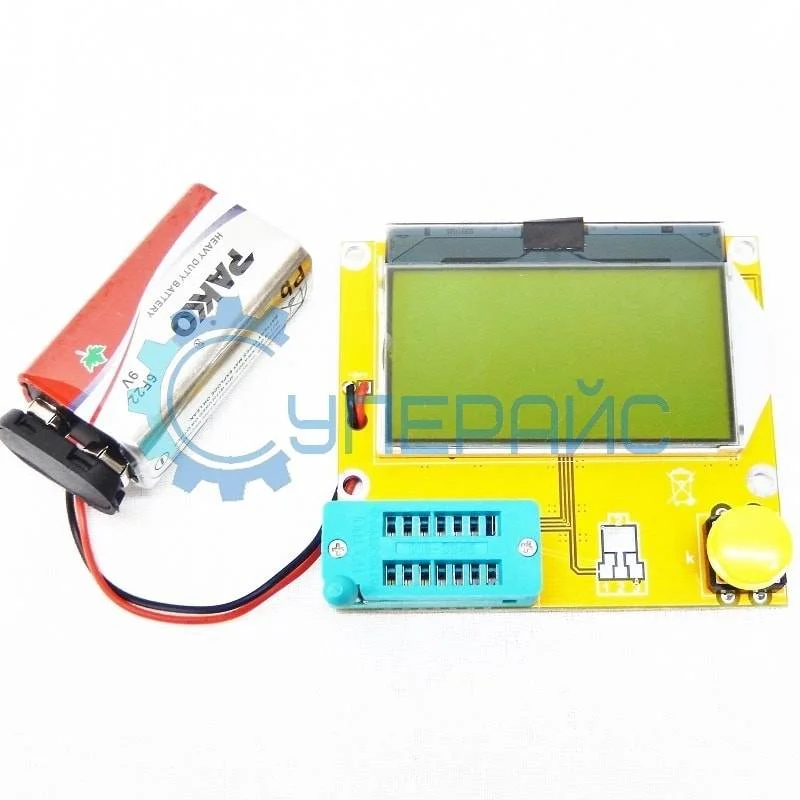

Купить в Москве транзистор тестер LCR-T4 следует для упрощения диагностики. Прибор изготовлен в виде открытой платы, с жидкокристаллическим дисплеем, тестовой ZIF-панелью и площадкой для SMD компонентов. Отсутствие корпуса продиктовано возможным подключением дополнительных плат.

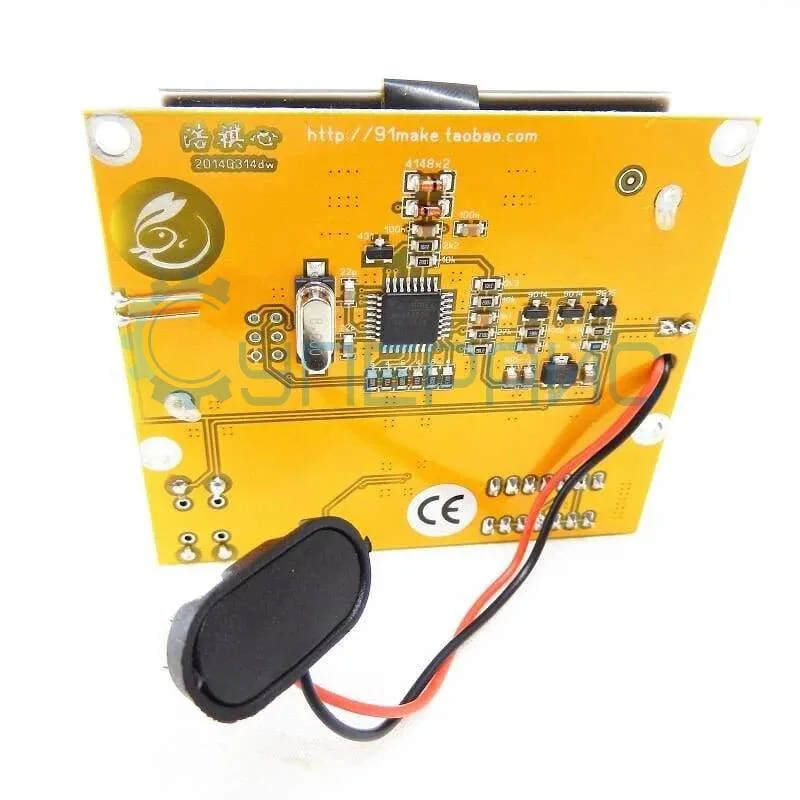

Схема тестера LCR-T4 выполнена на микроконтроллере mega328 (точное название — AtMEGA 328P AU), позволяющем реализовать измерение дополнительных параметров. Прошивка тестера LCR-T4 может быть изменена.

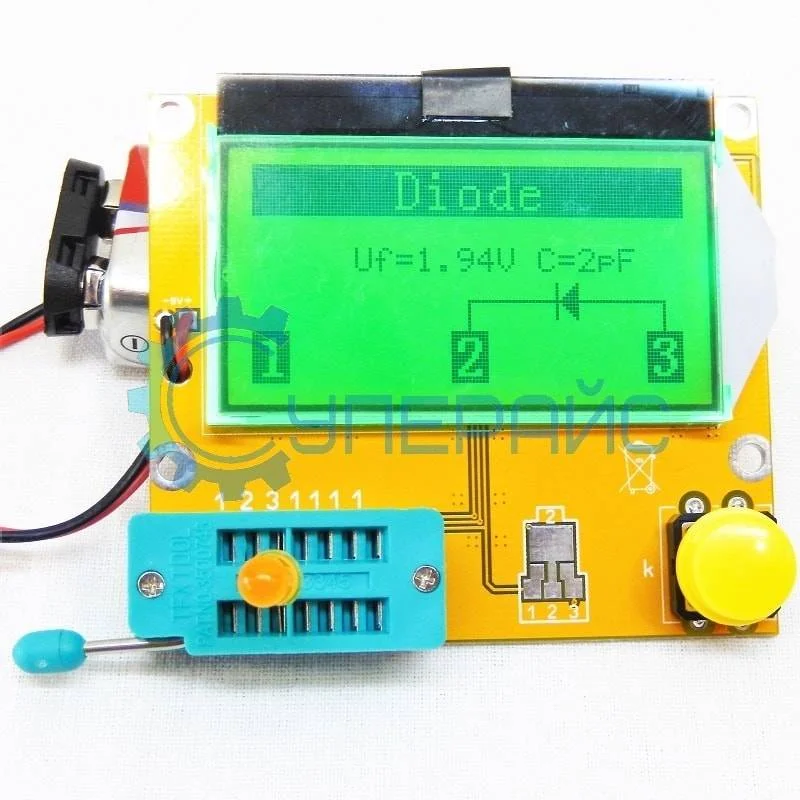

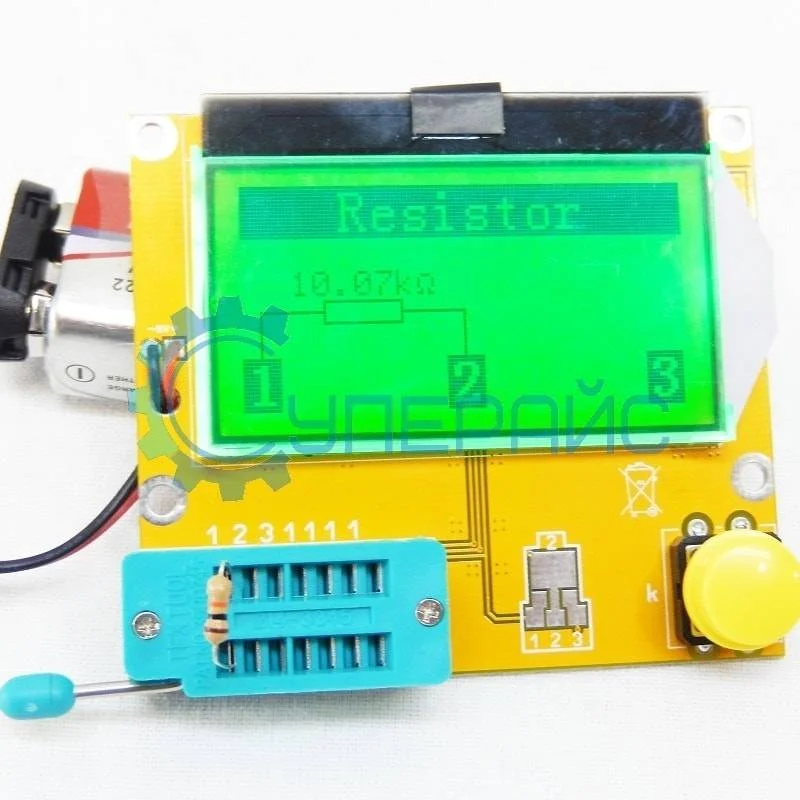

Тестер LCR-T4 автоматически распознаёт тестируемый элемент и отображает два главных параметра, вместе со схемотехническим обозначением. Главная трудность проверки радиокомпонентов облегчается автоматическим определением расположения их выводов. Калибровка тестера LCR-T4 происходит при выборе соответствующего действия в меню.

Возможные вопросы и уточнения

— Какие величины, кроме сопротивления, емкости конденсаторов, индуктивности катушек и коэффициента усиления транзисторов позволяет измерить прибор?

  • проходное сопротивление конденсаторов и их потери, в процентах;
  • ёмкость и падение напряжения на MOSFET;
  • падение напряжения на биполярных транзисторах в открытом состоянии при автоматическом распознавании n-p-n/p-n-p;
  • определение выводов тиристоров и симисторов;
  • ёмкость, полярность и напряжение на диодах и диодных мостах;
  • отображение наличия защитного диода в транзисторах;
  • измерение JFET, D-MOS, E-MOS и IGBT.

— Какие возможности можно добавить к прибору самостоятельно?

  • тестирование характеристик стабилитронов с Uстаб>4 В;
  • защита портов;
  • работа в качестве генератора и измерителя частот;
  • подключение графического и/или цветного дисплея.

LCR-T4 транзистор тестер купить в Москве вы можете в магазине Суперайс. Прибор будет проверен перед отправкой. Гарантия прилагается.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
