Портативный ESR тестер BSIDE ESR02 PRO
Артикул (код товара): 5648
3 730 ₽
3 730 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
5648
Модель (серия)
ESR02 PRO
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики BSIDE ESR02 PRO
Артикул (код товара)
5648
Модель (серия)
ESR02 PRO
Гарантия, мес.
12
Выбор пределов измерений
Автоматический
Конфигурация
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Катушки индуктивности
N-P-N и P-N-P биполярные транзисторы
Полевые MOSFET транзисторы P- и N-канальные
JFET транзисторы
Диоды и светодиоды
Двойные диоды
Тиристоры
Стабилитроны
Полярные и неполярные конденсаторы
Катушки индуктивности
N-P-N и P-N-P биполярные транзисторы
Полевые MOSFET транзисторы P- и N-канальные
JFET транзисторы
Диоды и светодиоды
Двойные диоды
Тиристоры
Стабилитроны
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Измерение ёмкости
Измерение индуктивности
Диапазон измерения сопротивления
Диапазон измерения ёмкости
Диапазон измерения индуктивности
ИПД (Interfaces / Inputs and Outputs)
Нет
Питание
от батарейки типа «Крона» 9 В
Спящий режим
Описание BSIDE ESR02 PRO
Технические характеристики ESR02 PRO
| Диапазон измерения емкости | 25 пФ – 100 мФ |
| Точность измерения емкости | 1 пФ |
| Диапазон измерения индуктивности | 0,01 мГн – 20 Гн |
| Точность измерения индуктивности | 0,01 мГн |
| Диапазон измерения сопротивления | 0,1 Ом – 50 МОм |
| Диапазон измерения сопротивления | 0,01 Ом |
| Тестируемые компоненты |
транзисторы (PNP, NPN, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, тиристоры, конденсаторы, индукторы, стабилитроны (SOT23, STOP8), чип-резисторы (0603, 0805, 1206) |
| Общие характеристики | |
| Дисплей | ЖК, 128 х 64 |
| Питание |
батарея 9 В источник питания постоянного тока |
| Габариты | 140 x 82 x 46 мм |
| Габариты упаковки | 175 x 100 x 60 мм |
| Вес брутто | 299 г |
| Комплектация |
тестер транзистор BSIDE ESR02 PRO – 1 шт
пинцет – 1 шт батарейки – 1 шт |
ESR-тестер BSIDE ESR02 PRO: профессиональный инструмент для анализа электронных компонентов
Цифровой тестер ESR02 PRO — это компактный прибор, объединяющий функции мультиметра, LC-метра и анализатора транзисторов. Его ключевое преимущество — возможность тестирования smd-компонентов без демонтажа с платы, что критично для ремонта современной электроники.
Универсальность измерений
Прибор охватывает широкий спектр задач благодаря точным диапазонам:
- Емкость: 25 пФ – 100 мФ (погрешность ≤ 1 пФ);
- Индуктивность: 0,01 мГн – 20 Гн;
- Сопротивление: 0,01 Ом – 50 МОм.
Например, измерение ESR (эквивалентного последовательного сопротивления) помогает выявить «скрытые» дефекты конденсаторов, которые не обнаруживают обычные тестеры. Это особенно ценно при диагностике блоков питания, где неисправный компонент может вызывать перегрев всей схемы.
Особенности работы с компонентами
ESR02 PRO поддерживает тестирование:
- Диодов и стабилитронов (включая SOT23);
- Транзисторов (PNP, NPN, MOSFET);
- Тиристоров и резисторов (чипы 0603–1206).

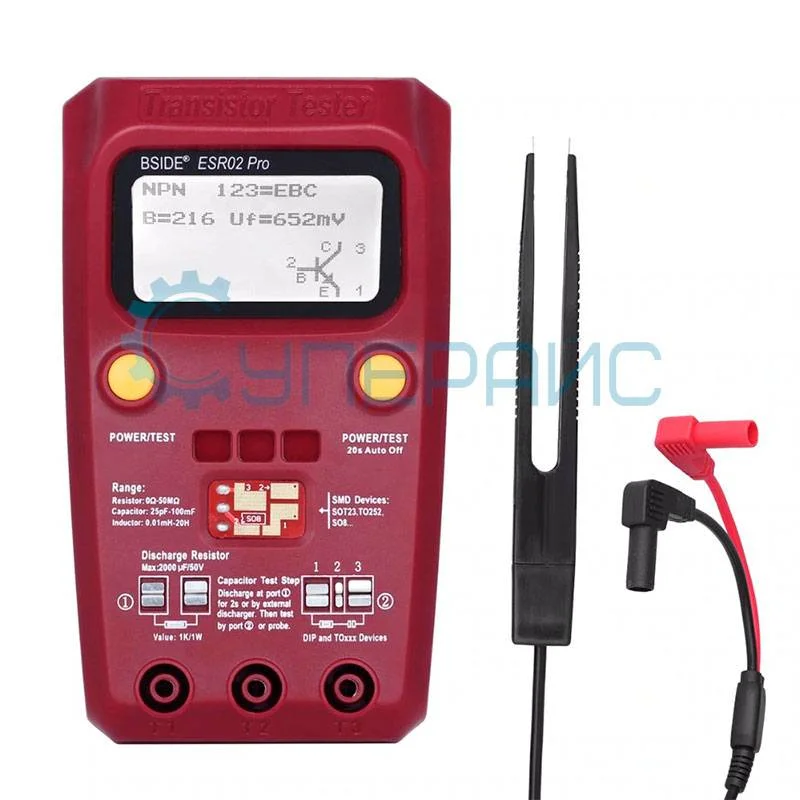

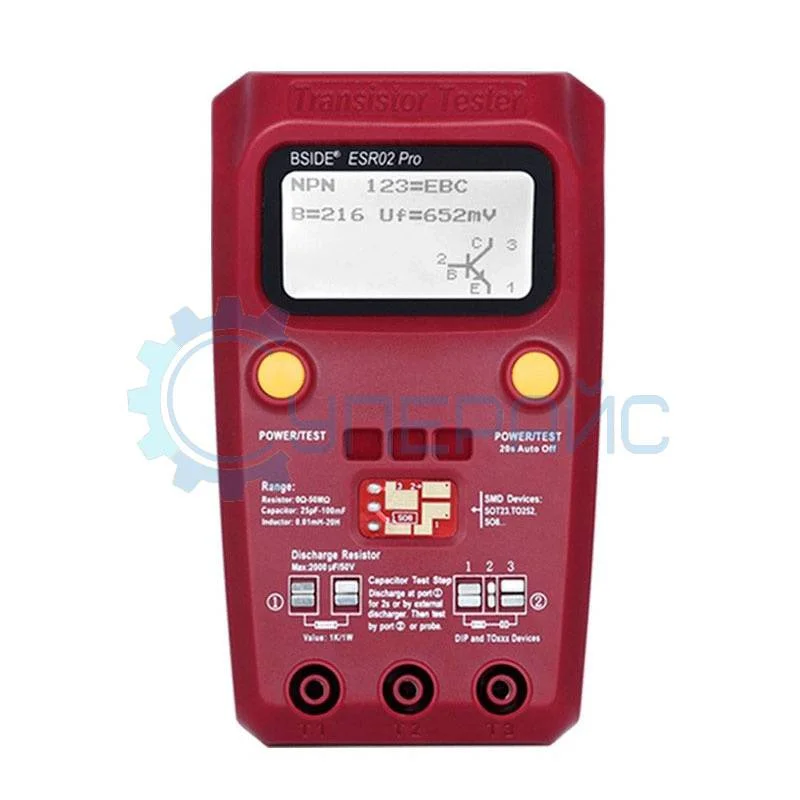

При подключении элемента через пинцет прибор автоматически определяет его тип и выводит параметры на ЖК-дисплей (128 × 64 пикс.). Для MOSFET, например, отобразится пороговое напряжение и сопротивление канала — данные, которые обычно требуют сложных лабораторных измерений.
Практическое применение
Для ремонта:
- Быстрая проверка конденсаторов в импульсных блоках питания;
- Диагностика неисправных smd-диодов на материнских платах.
Для радиолюбителей:
- Подбор парных транзисторов с одинаковым коэффициентом усиления (hFE);
- Тестирование самодельных катушек индуктивности.

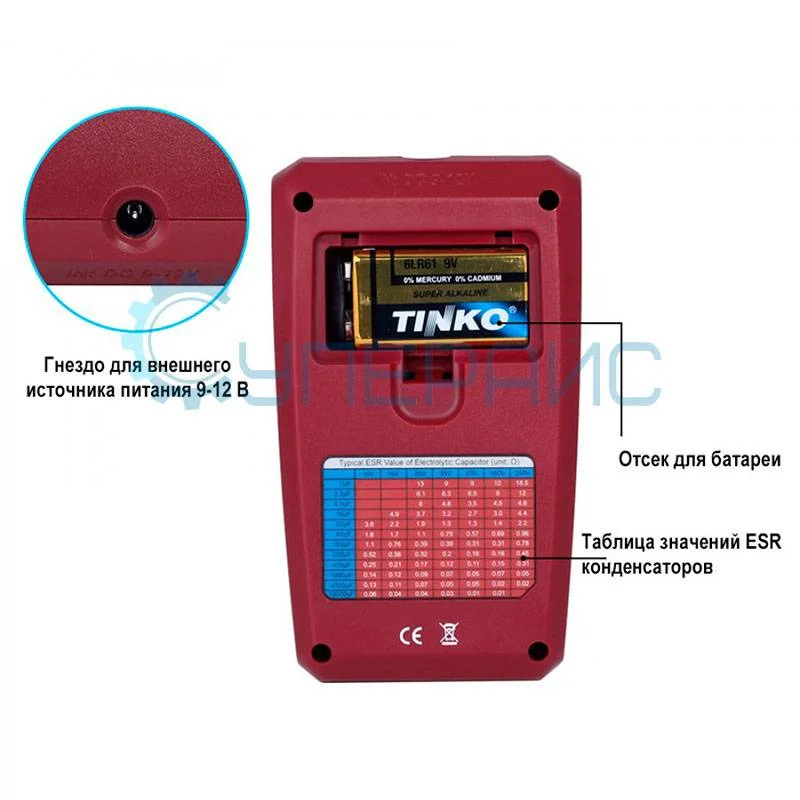

Важный нюанс: Прибор питается от батареи 9 В, что позволяет использовать его в полевых условиях. Однако для работы с микросхемами рекомендуется подключать внешний источник — это снижает погрешность при измерении малых сопротивлений (до 0,01 Ом).
Технические преимущества
- Компактность. Габариты 140 × 82 × 46 мм и вес 299 г делают тестер мобильным решением.

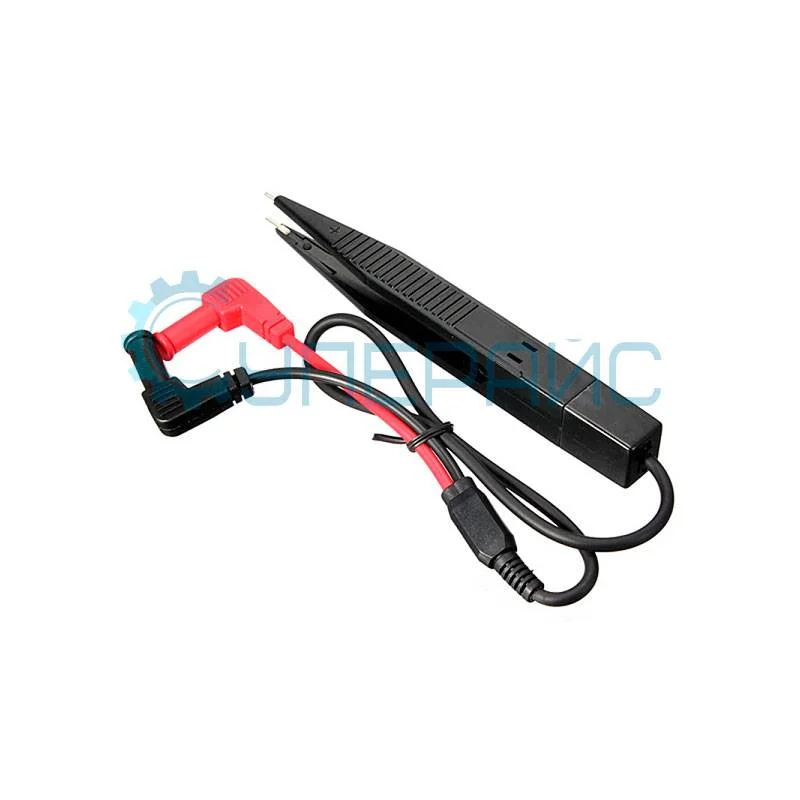

- Эргономика. Встроенный пинцет упрощает фиксацию мелких компонентов.
- Надежность. Корпус из ABS-пластика защищает от ударов и вибрации.
Итог: BSIDE ESR02PRO — это не просто тестер, а многофункциональный метр, который превращает сложную диагностику в последовательный и понятный процесс. Он незаменим для всех, кто работает с электронными компонентами — от радиолюбителей до инженеров сервисных центров.
Документация и ПО BSIDE ESR02 PRO
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации портативного ESR тестера BSIDE ESR02 PRO
Язык:
Русский
Размер и тип:
200 Кб,
PDF
Инструкция по эксплуатации тестер транзистора BSIDE ESR02 PRO
Язык:
Английский
Размер и тип:
242 КБ,
PDF
Отзывы BSIDE ESR02 PRO
SUPEREYES.RU
24.09.2025 01:02:13
Портативный ESR тестер BSIDE ESR02 PRO
ESR тестер BSIDE ESR02 PRO
Измеритель для SMD элементов
Диапазон измерения емкости: 25 пФ – 100 мФ
Диапазон измерения индуктивности: 0,01 мГн – 20 Гн
Диапазон измерения сопротивления: 0 Ом – 50 МОм
VictorVG
24.09.2025 01:02:13
У меня есть такой прибор, брал у изготовителя несколько лет назад, только выбрал в чёрном корпусе - красный больно похож на пожарное ведро:) и самый серьёзный его недостаток - программа управления и настройки. В программе управления сделана "закольцовка" выбора параметров с направлением от максимального до нуля и нет сброса настроек. Что может стать проблемой, особенно если попытаться изменить контрастность экрана значение которой по умолчанию довольно низкое для использованной матрицы. У меня так и вышло - хотел поднять контрастность а она не поднимается а снижается. В итоге так вышло что загнал контрастность почти в "ноль", естественно управление наугад, и только случайно удалось перейти через ноль контрастности и восстановить управление прибором.
По возможностям измерительной части он сходен FNIRSI LCR-TC1, конструктивное отличие - двойное питание - или от батареи 6F22 или от внешнего БП через разъём DC5521 с "+" на центральном контакте (в документации этого нет, я отзвонил цепи). Конструкция однозначно намного лучше - прежде всего порты позволяют ставить детали с выводами большого диаметра, 1,0 мм их не повреждают, а вот FNIRSI LCR-TC1 на корпусе TO-220 "лом словил" - погнулись контакты 9 - 11 в ZIF разъёме, разбор разъёма и правка контактов не помогли, в итоге вчера как приехала пара точно таких же как стояли там разъёмов TFXTDOL p/n 3500745 выпаял сломанное гнездо и заменил. Возни на 15 минут, плюс с контакта 14 на 11 из-за обрыва расположенной под гнездом площадки кинул перемычку. Но прибор отремонтирован и работает.
У меня сейчас BSIDE ESR02 PRO питается от аккумулятора DAWEKALA 9V 9900 mAh (9900 mAh это название его модели). Он представляет из себя комбинацию из Li-ION ячейки на 600 мАч и платы защиты и заряда (вероятно на ТР4056 либо её аналоге, не разбирал) со стабилизированным импульсным Bust DC-DC в корпусе батареи 9F22 ("Крона") и с пластиковым печатным разъёмом-флажком USB-A на дне. Недостатки таких аккумуляторов общие - невозможно контролировать его состояние, индикация включается только при зарядке, при разряде аккумулятора нагрузка просто молча выключается или не включается, в зависимости от реализации схемы они могут иметь довольно приличный саморазряд, а в процессе хранения даже если не используются требуют подзарядки раз в шесть месяцев.
Реализованный в приборе генератор особой точностью и спектральной чистотой похвастать не может - похоже выходной сигнал формируется DAC методом табличного синтеза и после слегка сглаживается на интеграторе.
По возможностям измерительной части он сходен FNIRSI LCR-TC1, конструктивное отличие - двойное питание - или от батареи 6F22 или от внешнего БП через разъём DC5521 с "+" на центральном контакте (в документации этого нет, я отзвонил цепи). Конструкция однозначно намного лучше - прежде всего порты позволяют ставить детали с выводами большого диаметра, 1,0 мм их не повреждают, а вот FNIRSI LCR-TC1 на корпусе TO-220 "лом словил" - погнулись контакты 9 - 11 в ZIF разъёме, разбор разъёма и правка контактов не помогли, в итоге вчера как приехала пара точно таких же как стояли там разъёмов TFXTDOL p/n 3500745 выпаял сломанное гнездо и заменил. Возни на 15 минут, плюс с контакта 14 на 11 из-за обрыва расположенной под гнездом площадки кинул перемычку. Но прибор отремонтирован и работает.
У меня сейчас BSIDE ESR02 PRO питается от аккумулятора DAWEKALA 9V 9900 mAh (9900 mAh это название его модели). Он представляет из себя комбинацию из Li-ION ячейки на 600 мАч и платы защиты и заряда (вероятно на ТР4056 либо её аналоге, не разбирал) со стабилизированным импульсным Bust DC-DC в корпусе батареи 9F22 ("Крона") и с пластиковым печатным разъёмом-флажком USB-A на дне. Недостатки таких аккумуляторов общие - невозможно контролировать его состояние, индикация включается только при зарядке, при разряде аккумулятора нагрузка просто молча выключается или не включается, в зависимости от реализации схемы они могут иметь довольно приличный саморазряд, а в процессе хранения даже если не используются требуют подзарядки раз в шесть месяцев.
Реализованный в приборе генератор особой точностью и спектральной чистотой похвастать не может - похоже выходной сигнал формируется DAC методом табличного синтеза и после слегка сглаживается на интеграторе.
service@supereyes.ru
24.09.2025 09:20:32
VictorVG
У меня есть такой прибор, брал у изготовителя несколько лет назад, только выбрал в чёрном корпусе - красный больно похож на пожарное ведро:) и самый серьёзный его недостаток - программа управления и настройки. В программе управления сделана "закольцовка" выбора параметров с направлением от максимального до нуля и нет сброса настроек. Что может стать проблемой, особенно если попытаться изменить контрастность экрана значение которой по умолчанию довольно низкое для использованной матрицы. У меня так и вышло - хотел поднять контрастность а она не поднимается а снижается. В итоге так вышло что загнал контрастность почти в "ноль", естественно управление наугад, и только случайно удалось перейти через ноль контрастности и восстановить управление прибором.
По возможностям измерительной части он сходен FNIRSI LCR-TC1, конструктивное отличие - двойное питание - или от батареи 6F22 или от внешнего БП через разъём DC5521 с "+" на центральном контакте (в документации этого нет, я отзвонил цепи). Конструкция однозначно намного лучше - прежде всего порты позволяют ставить детали с выводами большого диаметра, 1,0 мм их не повреждают, а вот FNIRSI LCR-TC1 на корпусе TO-220 "лом словил" - погнулись контакты 9 - 11 в ZIF разъёме, разбор разъёма и правка контактов не помогли, в итоге вчера как приехала пара точно таких же как стояли там разъёмов TFXTDOL p/n 3500745 выпаял сломанное гнездо и заменил. Возни на 15 минут, плюс с контакта 14 на 11 из-за обрыва расположенной под гнездом площадки кинул перемычку. Но прибор отремонтирован и работает.
У меня сейчас BSIDE ESR02 PRO питается от аккумулятора DAWEKALA 9V 9900 mAh (9900 mAh это название его модели). Он представляет из себя комбинацию из Li-ION ячейки на 600 мАч и платы защиты и заряда (вероятно на ТР4056 либо её аналоге, не разбирал) со стабилизированным импульсным Bust DC-DC в корпусе батареи 9F22 ("Крона") и с пластиковым печатным разъёмом-флажком USB-A на дне. Недостатки таких аккумуляторов общие - невозможно контролировать его состояние, индикация включается только при зарядке, при разряде аккумулятора нагрузка просто молча выключается или не включается, в зависимости от реализации схемы они могут иметь довольно приличный саморазряд, а в процессе хранения даже если не используются требуют подзарядки раз в шесть месяцев.
Реализованный в приборе генератор особой точностью и спектральной чистотой похвастать не может - похоже выходной сигнал формируется DAC методом табличного синтеза и после слегка сглаживается на интеграторе.
У меня есть такой прибор, брал у изготовителя несколько лет назад, только выбрал в чёрном корпусе - красный больно похож на пожарное ведро:) и самый серьёзный его недостаток - программа управления и настройки. В программе управления сделана "закольцовка" выбора параметров с направлением от максимального до нуля и нет сброса настроек. Что может стать проблемой, особенно если попытаться изменить контрастность экрана значение которой по умолчанию довольно низкое для использованной матрицы. У меня так и вышло - хотел поднять контрастность а она не поднимается а снижается. В итоге так вышло что загнал контрастность почти в "ноль", естественно управление наугад, и только случайно удалось перейти через ноль контрастности и восстановить управление прибором.
По возможностям измерительной части он сходен FNIRSI LCR-TC1, конструктивное отличие - двойное питание - или от батареи 6F22 или от внешнего БП через разъём DC5521 с "+" на центральном контакте (в документации этого нет, я отзвонил цепи). Конструкция однозначно намного лучше - прежде всего порты позволяют ставить детали с выводами большого диаметра, 1,0 мм их не повреждают, а вот FNIRSI LCR-TC1 на корпусе TO-220 "лом словил" - погнулись контакты 9 - 11 в ZIF разъёме, разбор разъёма и правка контактов не помогли, в итоге вчера как приехала пара точно таких же как стояли там разъёмов TFXTDOL p/n 3500745 выпаял сломанное гнездо и заменил. Возни на 15 минут, плюс с контакта 14 на 11 из-за обрыва расположенной под гнездом площадки кинул перемычку. Но прибор отремонтирован и работает.
У меня сейчас BSIDE ESR02 PRO питается от аккумулятора DAWEKALA 9V 9900 mAh (9900 mAh это название его модели). Он представляет из себя комбинацию из Li-ION ячейки на 600 мАч и платы защиты и заряда (вероятно на ТР4056 либо её аналоге, не разбирал) со стабилизированным импульсным Bust DC-DC в корпусе батареи 9F22 ("Крона") и с пластиковым печатным разъёмом-флажком USB-A на дне. Недостатки таких аккумуляторов общие - невозможно контролировать его состояние, индикация включается только при зарядке, при разряде аккумулятора нагрузка просто молча выключается или не включается, в зависимости от реализации схемы они могут иметь довольно приличный саморазряд, а в процессе хранения даже если не используются требуют подзарядки раз в шесть месяцев.
Реализованный в приборе генератор особой точностью и спектральной чистотой похвастать не может - похоже выходной сигнал формируется DAC методом табличного синтеза и после слегка сглаживается на интеграторе.
Добрый день!
Спасибо за детальный и содержательный отзыв, нам очень важно получать такую обратную связь от пользователей.
Ваши наблюдения по поводу программы управления действительно помогают лучше понять возможные неудобства при эксплуатации прибора. Мы передадим информацию разработчикам для рассмотрения возможности улучшения интерфейса и добавления функции сброса настроек. Приятно услышать, что конструктивные решения прибора вам оказались удобнее по сравнению с альтернативами, это подтверждает усилия, вложенные в качество устройства.
Также благодарим за подробное описание вашего опыта с питанием устройства и аккумуляторами, а также о технических особенностях генератора сигнала — такая информация полезна как нам, так и другим пользователям.
Если у вас возникнут дополнительные вопросы или потребуется помощь, пожалуйста, обращайтесь телефону 8 800 550-13-57 (бесплатно) или почте sales@supereyes.ru— мы всегда рады поддержать наших клиентов.
С уважением, Администрация магазина Суперайс.
