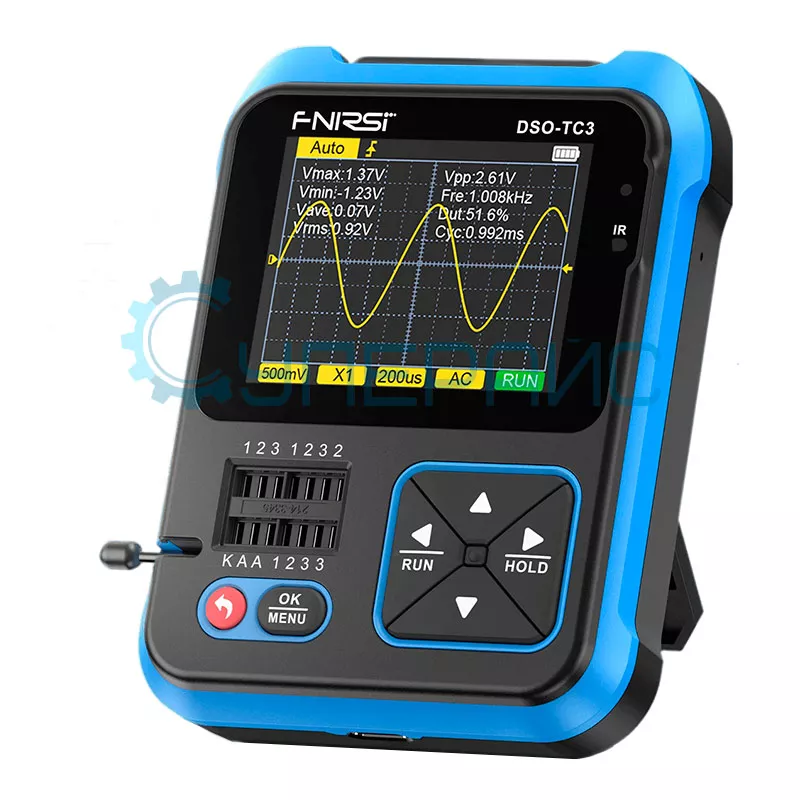

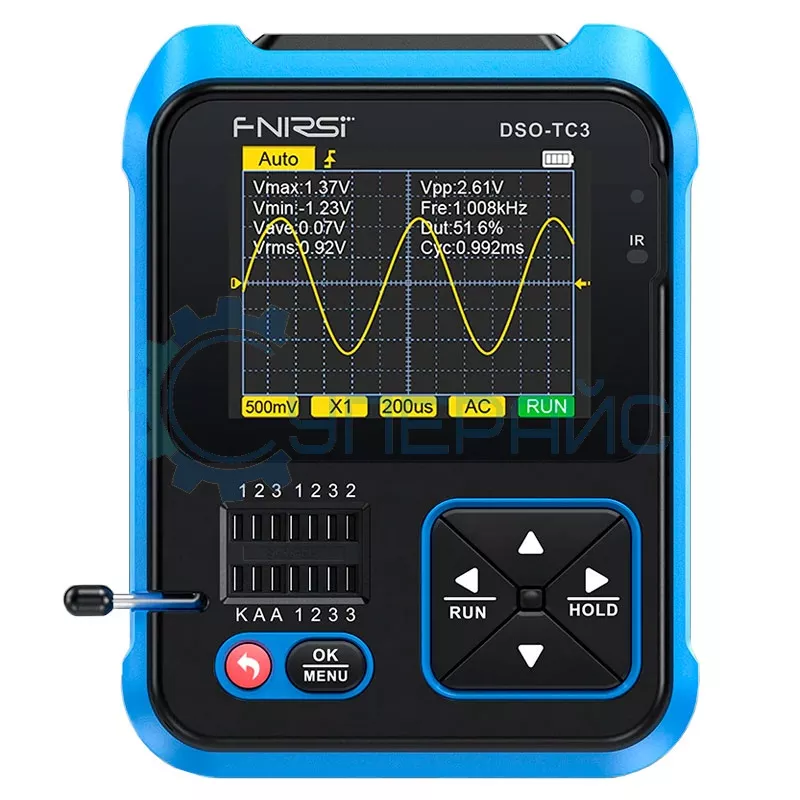

Тестер транзисторов с осциллографом и генератором сигналов FNIRSI DSO-TC3 (3 в 1)
Код товара: 18743
Гарантия 12 месяцев
Официальный дилер FNIRSI в России
О товаре Дополнительные испытание напряжения, температуры
Полоса пропускания: 500 кГц
Частота дискретизации: 10 мс/с
Диапазон измерения сопротивления: 0,01 Ом – 50 МОм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Дополнительные испытание напряжения, температуры
Полоса пропускания: 500 кГц
Частота дискретизации: 10 мс/с
Диапазон измерения сопротивления: 0,01 Ом – 50 МОм
Технические характеристики FNIRSI DSO-TC3
| Частота дискретизации | 10 мс/с |
| Аналоговая полоса пропускания | 0 - 500 кГц |
| Входное сопротивление | 1 МОм |
| Связь | AC/DC |
| Вертикальная чувствительность | 10 мВ/дел ～ 10 В/дел |
| Горизонтальная чувствительность | 10 мкс/дел ~ 10 с/дел |
| Режимы работы | автоматический, стандартный, одиночный |
| Типы триггера | нарастающий, спадающий |
| Уровни триггера | регулируемый с индикацией |
| Функция удержания сигнала | да |
| Автоматическое измерение | да |
| Характеристики генератора сигналов | |
| Синусоидальная волна |
частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 50 % |
| Прямоугольная волна |
частота: 1 - 100 кГц напряжение: 3,3 В КПД: 50 % |
| Импульсная волна |
частота: 1 - 100 кГц напряжение: 3,3 В КПД: 0 - 100 % |
| Треугольная волна |
частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 50 % |
| Пилообразная волна |
частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 0 - 100 % |
| DC (постоянный ток) | напряжение: 0 - 3,3 В |
| Тестируемые элементы тестером | |
| Электронные лампы |
триод диод: падение прямого напряжения < 4,5 В стабилитрон: 0,01 - 4,5 В; 0,01 - 32 В |
| Транзисторы |
JFET IGBT MOSFET MIOSTET |
| Тиристоры | SCRs, Triac: напряжение включения < 5 В; ток срабатывания триггера < 6 мА |
| Ёмкость | 25 пФ – 100 мФ |
| Сопротивление | 0,01 Ом – 50 МОм |
| Индуктивность | 10 - 1000 мкГн |
| Температура | да, 0 - 85 °C |
| Влажность | 5 - 95 % (0 - 60 °C) |
| Общие характеристики | |
| Дисплей | 2,4 дюймовый цветной TFT экран с подсветкой |
| Батарея | литиевая аккумуляторная батарея ёмкостью 1500 мАч |
| Питание | USB type-C |
| Габариты | 79 x 103 x 31 мм |
| Габариты упаковки | 140 x 120 x 60 мм |
| Вес брутто | 285 г |

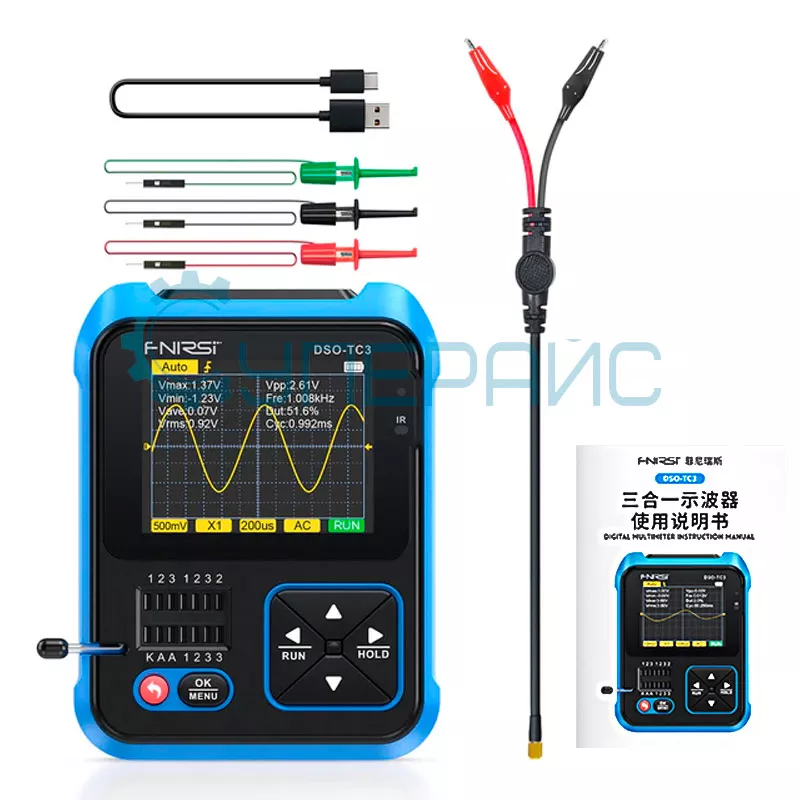

| Комплектация |
тестер транзисторов FNIRSI DSO-TC3 (3 в 1) - 1 шт кабель USB type-C - 1 шт тестовый провод "крюк"- 3 шт тестовый провод тип "банан" - 1 шт руководство пользователя - 1 шт |
Тестер FNIRSI DSO-TC3 (3 в 1)
FNIRSI DSO-TC3 объединяет функционал трёх устройств. Это компактный прибор для диагностики электроники. Ниже рассказываем о характеристиках модели в формате ответов на возможные вопросы.
Каковы возможности прибора для анализа сигналов?
Устройство располагает частотой дискретизации 10 мегасемплов в секунду. Аналоговая полоса пропускания до 500 кГц обуславливает работу с низкочастотными и аудиоцепями. Режимы триггера по нарастающему и спадающему фронту дают стабильное изображение, а функция удержания фиксирует осциллограмму для детального изучения.
Какие электронные компоненты можно проверять?
Этот тестер транзисторов с осциллографом идентифицирует диоды, триоды, тиристоры, стабилитроны с напряжением пробоя до 32 вольт. Измеряются также ёмкость и сопротивление, температура, а также параметры влажности. Автоматическое измерение упрощает диагностику.
Подходит для:
- ремонта электроники;
- образовательных практикумов;
- отбраковки радиодеталей.
Для чего нужен встроенный генератор?
Эта часть аппарата формирует тестовые сигналы, необходимые для проверки и настройки усилителей и фильтров. Заданные параметры генератора сигнала помогают оценить реакцию тестируемой электронной цепи на эталонное воздействие.
Насколько удобен этот тестер транзисторов с генератором сигналов?
Аккумуляторная батарея ёмкостью 1500 мАч обуславливает автономность. Зарядка через порт USB Type-C не требует специальных адаптеров. Понятный интерфейс и цветной дисплей с подсветкой делают работу комфортной в разной обстановке.
Преимущества цветного дисплея:
- чёткое отображение значений;
- хорошая читаемость при ярком освещении или в темноте;
- интуитивная навигация по меню.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
