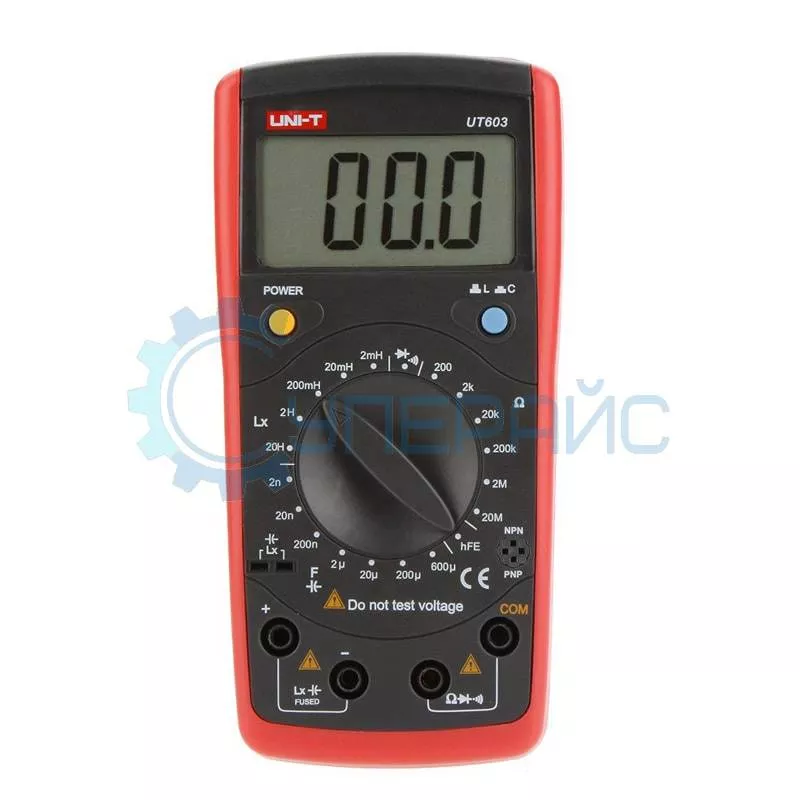

Измеритель RLC UNI-T UT603 (LCR-метр)
Измеритель RLC UNI-T UT603 (LCR-метр)
Измеритель RLC UNI-T UT603 (LCR-метр)
Измеритель RLC UNI-T UT603 (LCR-метр)
Измеритель RLC UNI-T UT603 (LCR-метр)
Измеритель RLC UNI-T UT603 (LCR-метр)
Измеритель RLC UNI-T UT603 (LCR-метр)
Измеритель RLC UNI-T UT603 (LCR-метр)
2 590 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UT603

Основные характеристики измерителя RLC
Выбор пределов измерений ручной
Индуктивность
2 мГн / 20 мГн / 200 мГн / 2 Гн / 20 Гн ± (2 % + 8)
Сопротивление 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 мОм / 20 мОм ± (0,8 % + 1)
Емкость 2 нФ / 20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 600 мкФ ± (1 % + 5)
Тест диодов есть
Тест транзисторов
есть
Звуковая прозвонка цепей на проводимость есть
Индикатор низкого заряда батареи есть
Функция "Data Hold" (удержание данных)
нет
Общие характеристики
Цвет красный и серый
Дисплей 3½ (1999) разрядный ЖК дисплей, 61 мм ×32 мм
Диапазон температур хранения -20°С - +50°С
Диапазон рабочих температур 0°С - +40°С
Питание

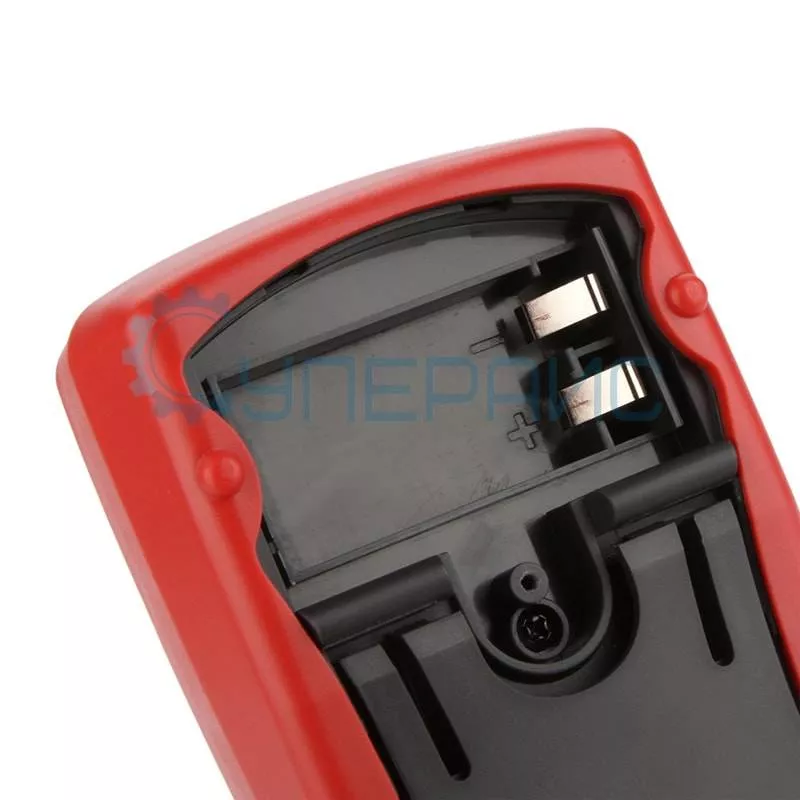

батарейка типоразмера 6F22 9 В
Габариты 172 мм х 83 мм х 38 мм
Вес нетто 310 г

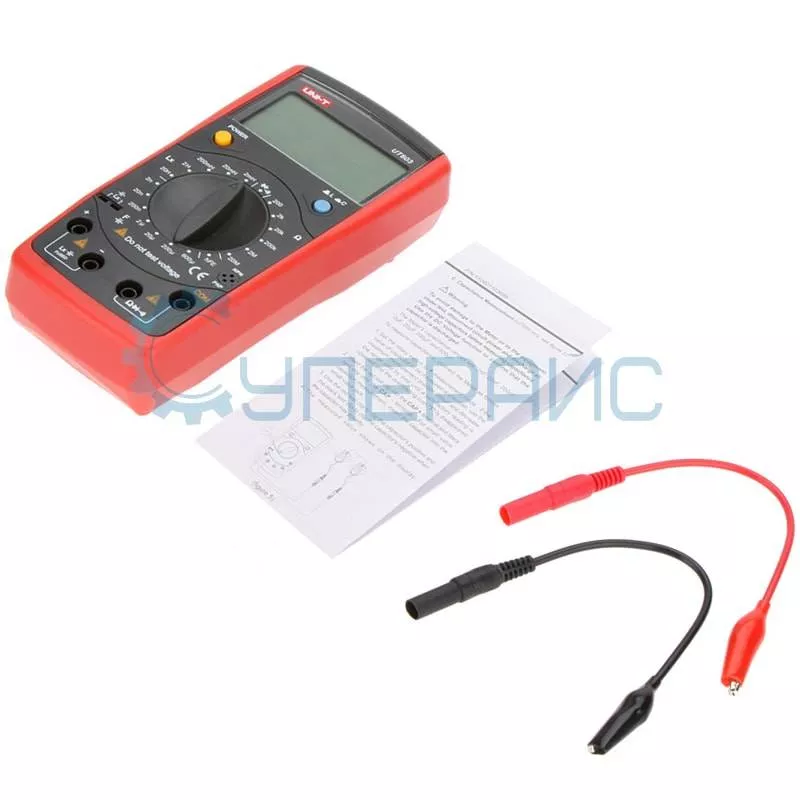

Комплектация измеритель RLC UNI-T UT603 – 1 шт
батарейка типоразмера 6F22 – 2 шт

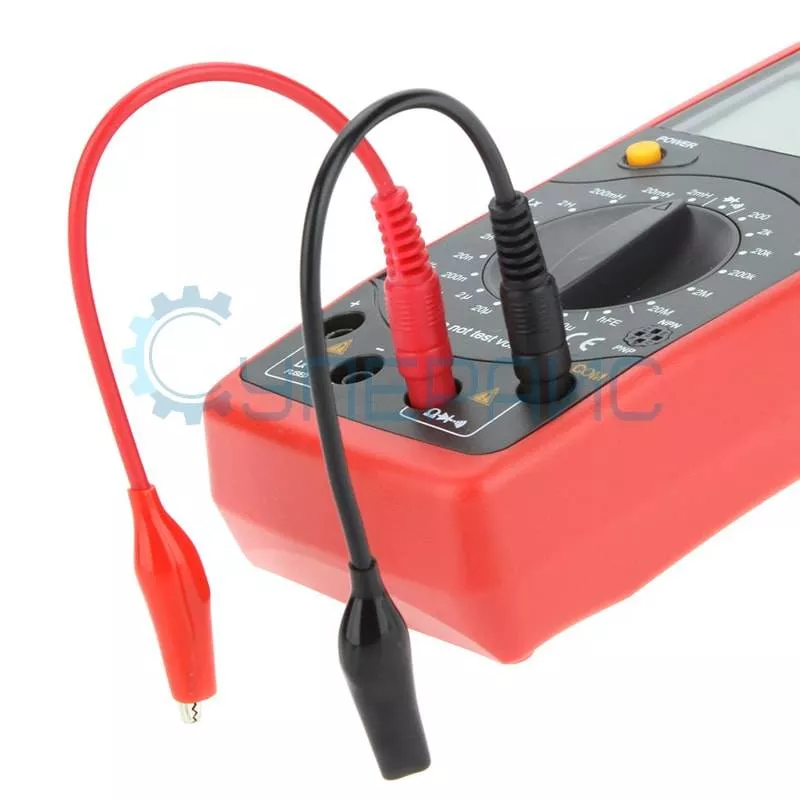

измерительный зажим типа крокодил – 1 шт
инструкция по эксплуатации – 1 шт

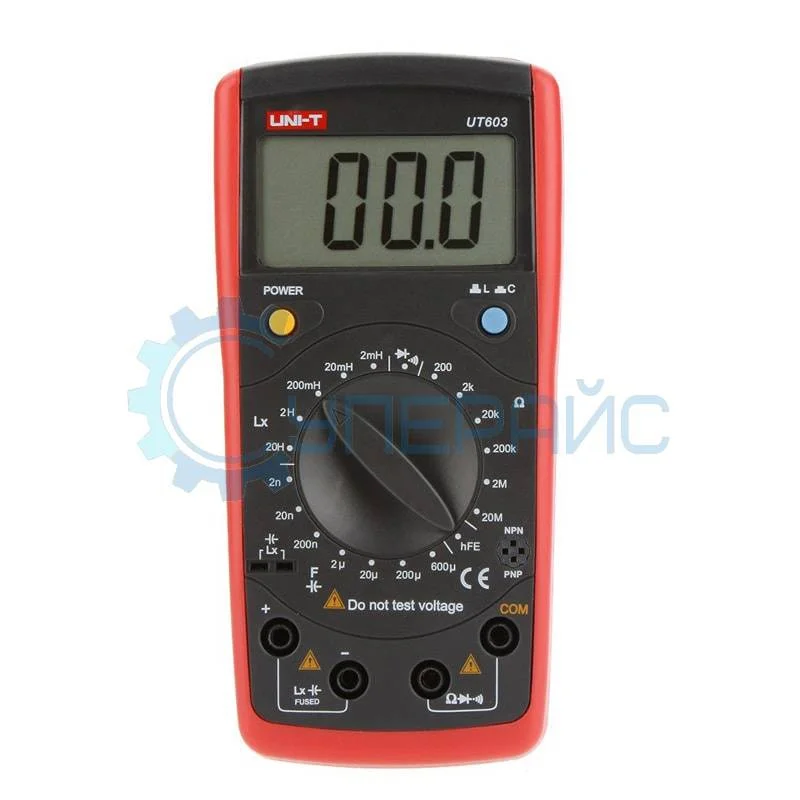

Профессиональный мультиметр UT603 с измерением RLC и иммитанса

Профессиональный мультиметр UT603 — измеритель RLC (сопротивление, индуктивность, ёмкость) на многих диапазонах, имеющий точность 2% для катушек и 1% для сопротивлений и ёмкостей. Ступенчатая установка верхнего предела измерений каждого диапазона сохраняет относительную погрешность одинаковой, при меняющейся абсолютной.

Для увеличения чувствительности к максимальным параметрам катушек (20 Гн), генерируемая прибором частота переменного тока максимально снижена. Большие сопротивления (до 20 МОм) измеряются благодаря внутреннему преобразователю напряжения. В отношении ёмкостей электролитических и обычных конденсаторов следует сказать, что диапазоны не отличаются необычными пределами.

Измерение иммитанса

Главная особенность UT603 в том, что он может работать как измеритель иммитанса. Его значение в сложных цепях, содержащих сопротивления различного рода, является определяющим для правильной диагностики и настройки аппаратуры, цепей и сетей. Мультиметр с измерением ёмкости, измеритель индуктивности и омметр не могут отобразить значение иммитанса. Тестер объединяет все три величины.

Входы и измерение электролитов

Схема UT603 предполагает отдельные входы для прозвонки диодов, со звуковым сигналом, конденсаторов и катушек. В большинстве тестеров проверка электролитических конденсаторов производится генерируемым переменным током без учета разницы показаний прибора для прямого и обратного напряжения в каждом периоде тока. При измерениях требуется соблюдение полярности подключения "электролитов". Для этого прибор имеет гнёзда с полярностью.

Коэффициент передачи биполярных транзисторов по току может быть измерен в пределах до 1000. Для этого надо знать расположение выводов и тип проводимости.

Информативный дисплей

Жидкокристаллический дисплей информативен. На нём отображается следующая информация:

  • режим фиксации показаний;
  • разряд батареи;
  • режим тестирования транзисторов и диодов;
  • режим прозвонки со звуковым оповещением;
  • международные обозначения единиц RLC на установленном пределе.

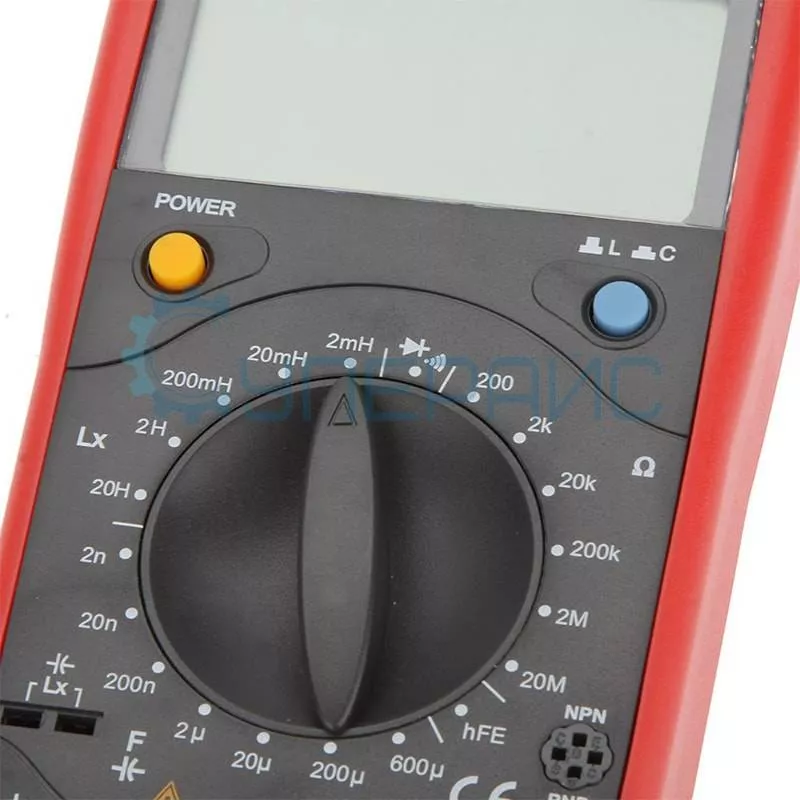

Мультиметр UT603, измеритель LCR - идеальный прибор для производства и домашнего применения, с ручным выбором пределов измерения при помощи поворотного переключателя. Выполнен из прочного качественного пластика, имеет информативный ЖК-дисплей и удобен в эксплуатации.
