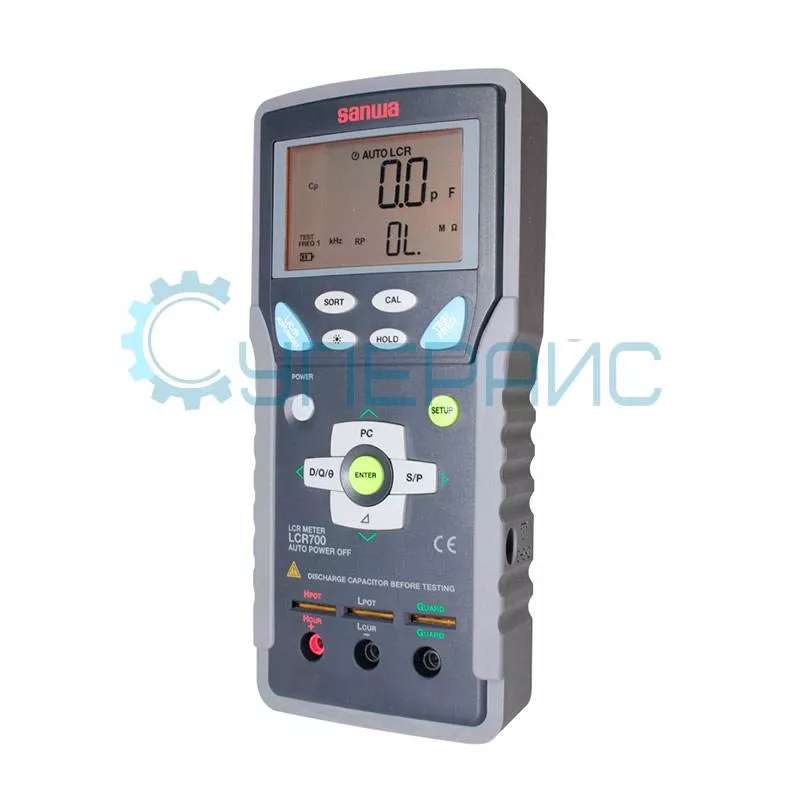

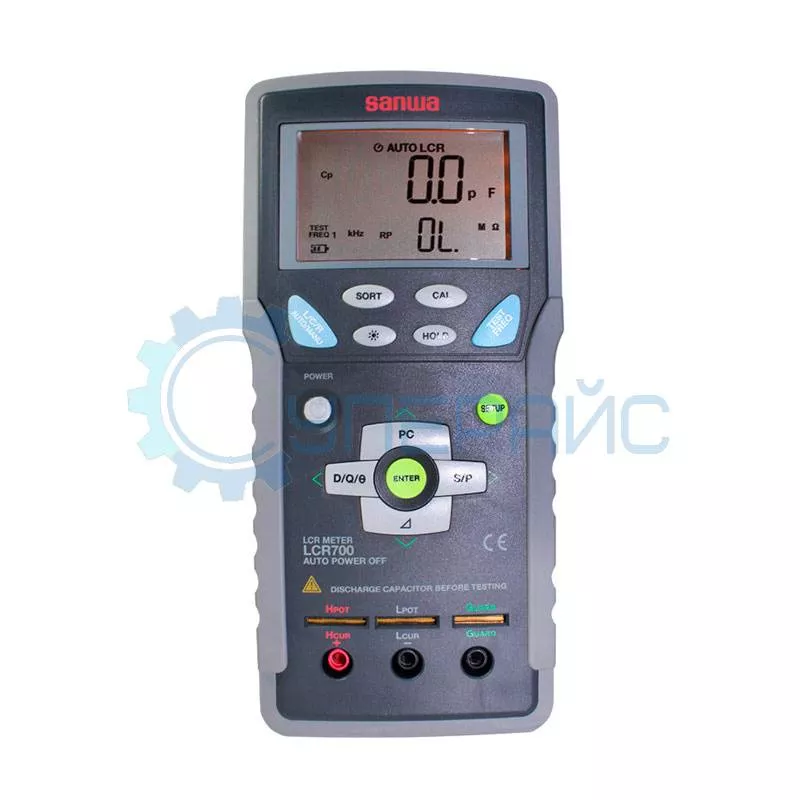

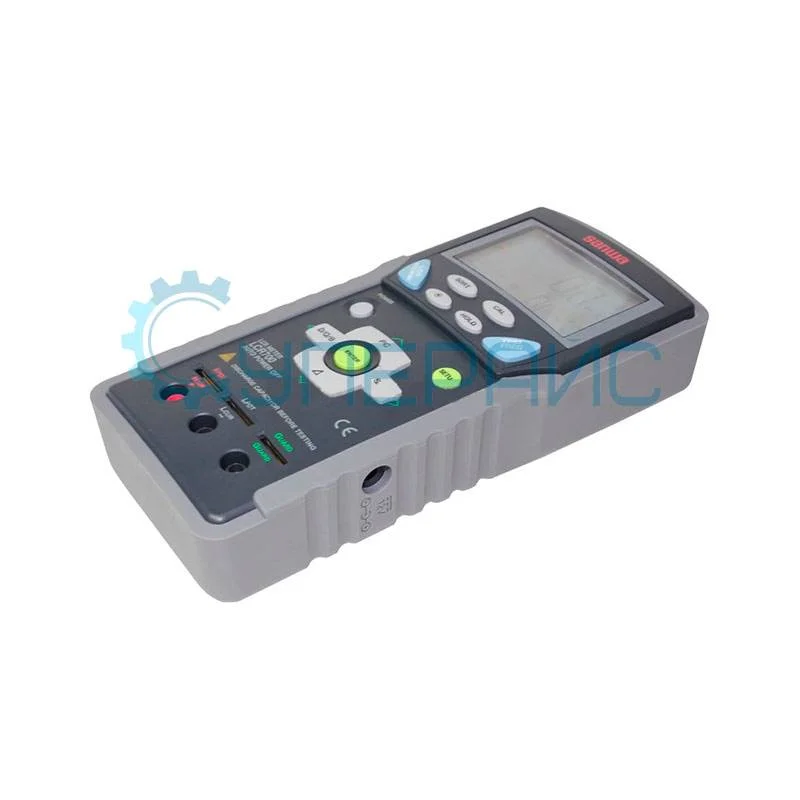

Портативный LCR-метр Sanwa LCR700
Код товара: 6738
Гарантия 12 месяцев
О товаре Диапазон измерения индуктивности: 20 мкГн - 20 кГн
Диапазон измерения емкости: 200 пФ - 20 мФ
Диапазон измерения сопротивления: 20 Ом - 200 МОм
Двойная цифровая шкала
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Диапазон измерения индуктивности: 20 мкГн - 20 кГн
Диапазон измерения емкости: 200 пФ - 20 мФ
Диапазон измерения сопротивления: 20 Ом - 200 МОм
Двойная цифровая шкала
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Sanwa LCR700
| Характеристики измерителя LCR | |||||
| Режимы измерения | автоматический | ||||
| Тестируемая частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц | ||||
| Точность | ± 0,3% | ||||
| Тестовый уровень | 0.63 В rms, 0.9 В DC | ||||
| Проверка годности с заданным уровнем допуска | 0.25%, 0.5%, 1%, 2%, 5%, 10%, 20% | ||||
| Диапазон измерения индуктивности | 20.000 мкГн - 20.000 кГн | ||||
| Диапазон измерения емкости | 200.00 пФ - 20.00 мФ | ||||
| Диапазон измерения сопротивления | 20.000 Ом - 200.0 МОм | ||||
| Диапазон измерения сопротивления (по постоянному току) | 200.00 Ом - 200.0 МОм | ||||
| Режим одиночных измерений | L / C / R / Z | ||||
| Дополнительный режим измерений | D / Q / θ / ESR | ||||
| Разрядность шкалы | 2000 (L / C / R / Z), 20000 (D / Q / θ / ESR) | ||||
| Скорость измерения |
1.2 раза в секунду (режим LCR) 0.5 раз в секунду (режим DCR) |
||||
| Функция сброса | калибровка разомкнутой цепи, короткое замыкание | ||||
| Конфигурация тестового терминала | 4-х терминальный | ||||
| Схема подключения | последовательная / параллельная | ||||
| Количество выводов для измерения | 5 | ||||
| Стандарт безопасности | IEC61010-031 | ||||
| EMC |
IEC61326-1 В условиях напряженности поля CS 3 V (0,15–80 МГц). Общая точность = указанная точность ± 150 DGT. В других диапазонах или состоянии, которое хуже, чем вышеописанное условие, точность не указана. |
||||
| Индикация превышения диапазона | если показания счетчика выходят за пределы, числовая часть дисплея показывает [OL]. | ||||
| Функция автоматического отключения | есть, 5 минут | ||||
| Функция автоматического определения типа компонента | есть | ||||
| Функция HOLD | есть | ||||
| Индикатор разряженности батареи | есть | ||||
| Подсветка экрана | есть, автоматическое отключение через 60 секунд | ||||
| Измерение сопротивления | |||||
| Предел | Разрешение | 100 Гц / 120 Гц | 1 кГц | 10 кГц | 100 кГц |
| 20 МОм |
0,01 Ом 0,001 Ом |
0.7% + 8 - |
- 0.7% + 8 |
- 0.7% + 8 |
- 0.7% + 8 |
| 200 Ом | 0,01 Ом | 0.3% + 3 | 0.8% + 3 | 0.3% + 3 | 0.3% + 3 |
| 2 кОм | 0.0001 кОм | 0.3% + 3 | 0.3% + 3 | 0.3% + 3 | 0.3% + 3 |
| 20 кОм | 0.001 кОм | 0.3% + 3 | 0.3% + 3 | 0.3% + 3 | 0.5% + 5 |
| 200 кОм | 0.01 кОм | 0.3% + 3 | 0.3% + 3 | 0.3% + 3 | 0.9% + 10 |
| 2 МОм | 0.0001 МОм | 0.5% + 5 | 0.5% + 5 | 2.0% + 10 | - |
| 20 МОм |
0.001 МОм 0.01 МОм |
- | - | 5.0% + 80 | - |
| 200 МОм | 0.1 МОм | 5.0% + 80 | - | - | - |
| Измерение емкости | |||||
| Предел | Разрешение | 100 Гц / 120 Гц | 1 кГц | 10 кГц | 100 кГц |
| 200 пФ | 0,01 пФ | - | - |
- 0.8% + 10 |
- 2.0% + 10 |
| 2000 пФ |
1 пФ 0,1 пФ |
0.5% + 5 - |
- 0.5% + 5 |
- 0.5% + 5 |
- 0.7% + 10 |
| 20 нФ | 0.001 нФ | 0.5% + 5 | 0.3% + 3 | 0.5% + 5 | 0.3% + 3 |
| 200 нФ | 0.01 нФ | 0.3% + 3 | 0.5% + 5 | 0.5% + 5 | 0.7% + 10 |
| 200 кОм | 0.01 кОм | 0.3% + 3 | 0.3% + 3 | 0.3% + 3 | 0.7% + 10 |
| 2000 нФ | 0.1 нФ | 0.3% + 3 | 0.3% + 3 | 0.5% + 5 | 3.5% + 10 |
| 20 мкФ | 0.001 мкФ | 0.3% + 3 | 0.3% + 3 | 1.0% + 10 | - |
| 200 мкФ |
0.01 мкФ 0.1 мкФ |
0.3% + 3 - |
0.8% + 10 - |
- 3.5% + 10 |
- - |
| 2000 мкФ |
0.1 мкФ 1 мкФ |
2.0% + 10 - |
- 1.5% + 10 |
- - |
- - |
| 20 мФ | 0.01 мФ | 1.5% + 10 | - | - | - |
| Измерение индуктивности | |||||
| Предел | Разрешение | 100 Гц / 120 Гц | 1 кГц | 10 кГц | 100 кГц |
| 20 мкГн | 0.001 мкГн | - | - | - | 1.0% + 10 |
| 200 мкГн | 0.01 мкГн | - | - | 0.8% + 10 | 1.0% + 10 |
| 2000 мкГн | 0.1 мкГн | - | 0.8% + 10 | 0.5% + 5 | 0.8% + 10 |
| 20 мГн | 0.001 мГн | 0.8% + 10 | 0.3% + 3 | 0.5% + 5 | 0.8% + 10 |
| 200 мГн | 0.01 мГн | 0.5% + 5 | 0.5% + 5 | 0.8% + 10 | - |
| 2 мГн | 0.1 мГн | 0.3% + 3 | 0.5% + 5 | 0.8% + 10 | - |
| 20 Гн | 0.001 Гн | 0.3% + 3 | 0.3% + 3 | 5.0% + 20 | - |
| 200 Гн | 0.01 Гн | 0.5% + 5 | 0.8% + 10 | - | - |
| 2000 Гн | 0.1 Гн | 0.8% + 10 | 3.0% + 20 | - | - |
| 20 кГн | 0.001 кГн | 5.0% + 20 | - | - | - |
| Общие характеристики | |||||
| Дисплей | LCD с подсветкой | ||||
| Питание | щелочная батарея 9 В 6LR61(IEC6LF22, NEDA1604A), длительность работы 35 часов | ||||
| Потребляемая мощность | 110 мВт | ||||
| Рабочая температура | 0 °C - +50 °C | ||||
| Температура хранения | -20 °C - +60 °C | ||||
| Влажность | < 80% RH | ||||
| Габариты | 184 х 87 х 45 мм | ||||
| Вес нетто | 450 г | ||||
| Габариты упаковки | 225 x 175 x 75 мм | ||||
| Вес брутто | 680 г | ||||

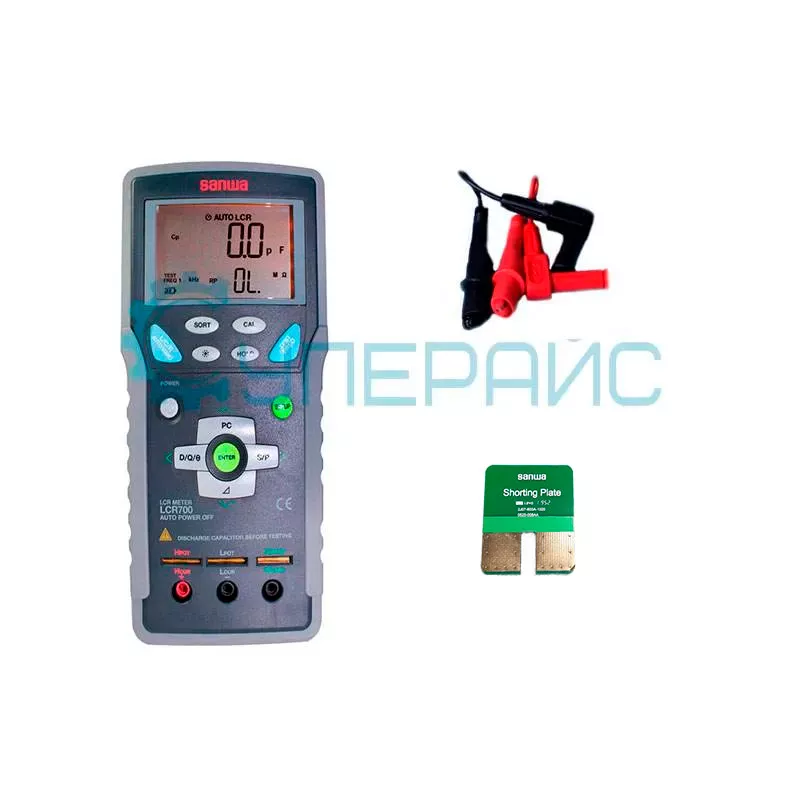

| Комплектация | цифровой измеритель Sanwa LCR700 – 1 шт | ||||
|
замыкающая пластина – 1 шт щупы – 1 комплект |
|||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
