Многофункциональный тестер LCR метр M8

Код товара: 3140

Array
(
    [0] => Array
        (
            [ID] => 9398
            [SRC] => /upload/iblock/f70/f700117dcae6007fd50216f78b005be6.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 9387
            [SRC] => /upload/iblock/a20/a208f6f0541748702b1e184782802568.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 9388
            [SRC] => /upload/iblock/826/8265f0ae049df571a342841bb5035dd0.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 9389
            [SRC] => /upload/iblock/616/6163cb2788258c78f1b04c5234e15a9d.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Многофункциональный тестер LCR метр M8
Многофункциональный тестер LCR метр M8
Многофункциональный тестер LCR метр M8
Многофункциональный тестер LCR метр M8
1 398 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCR M8

Характеристики LCR - метра
Диапазон измерения индуктивности 0,1 мкГн – 20 Гн
Диапазон измерения сопротивления 0,1 Ом – 50 МОм
Диапазон измерения емкости 25 пФ – 100000 мкФ
Время теста
2 с
Автоматическое определение цоколевки измеряемого компонента да
Определение пригодности конденсатора по параметру ESR да
Напряжение открытия и емкость затвора (для MOSFET) да
Автоматически определяемые компоненты биполярные, полевые транзисторы (PnP, NPN, N-, MOSFET, JFET), диоды и сдвоенные диоды, постоянные и переменные резисторы, конденсаторы, дроссели и катушки индуктивности, тиристоры и симисторы
Определение дополнительных показателей измерение коэффициента усиления и порогового напряжения база-эмитетр биполярного транзистора, измерение обратного тока коллектора транзистора при отключенной базе;

измерение ESR (Equivalent series resistance) - эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры;

измерение сопротивлений и индуктивностей в широком диапазоне;

измерение транзистора Дарлингтона через высокое пороговое напряжение и высокий коэффициент усиления тока и др.
Общие характеристики
Язык английский, китайский
Дисплей 12864 LCD
Диапазон температур хранения 0°С - +40°С
Потребляемый ток не более 20 мА
Питание
3.7 В аккумуляторная литиевая батарея модель 14500 (входит в комплект) или внешний блок питания 5 В USB-порт
Габариты 73 мм х 71 мм х 15 мм
Вес нетто 100 г

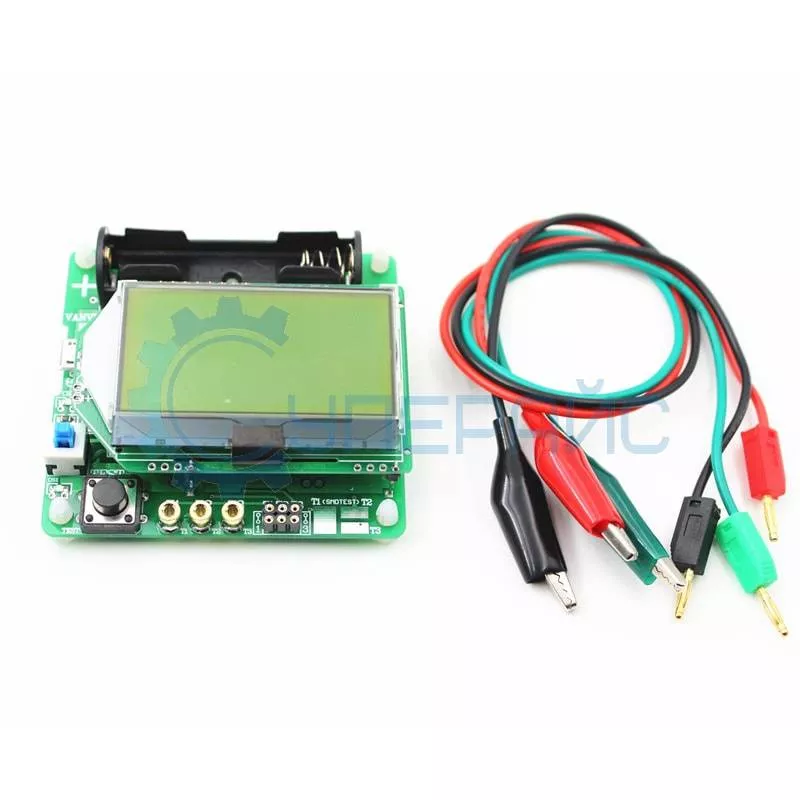

Комплектация многофункциональный тестер LCR метр M8 – 1 шт
аккумуляторная литиевая батарея – 1 шт

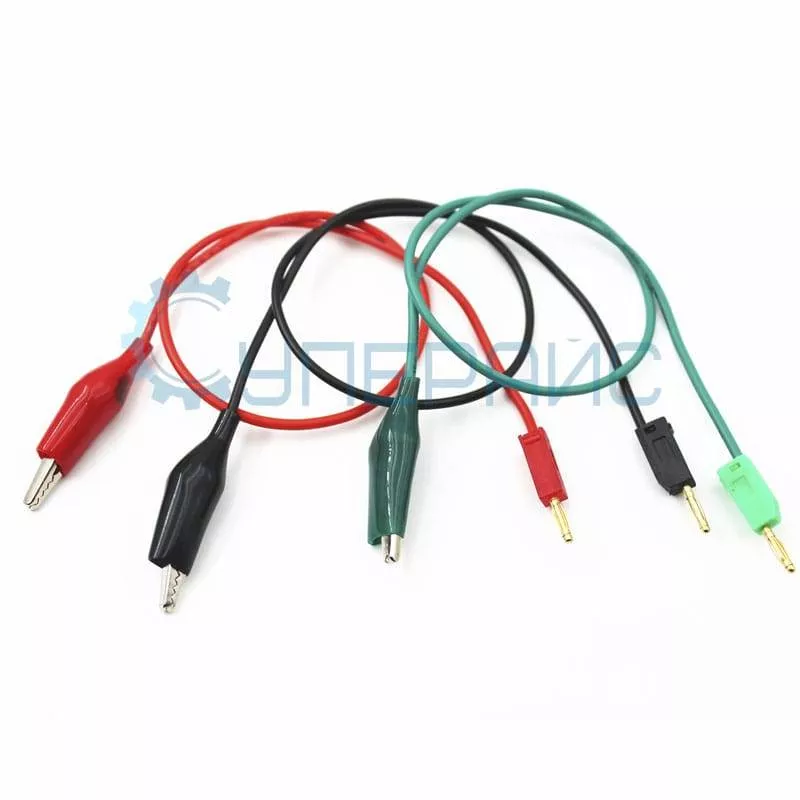

тестовые зажимы типа "крокодил" – 1 шт

Тестер конденсаторов ESR и не только

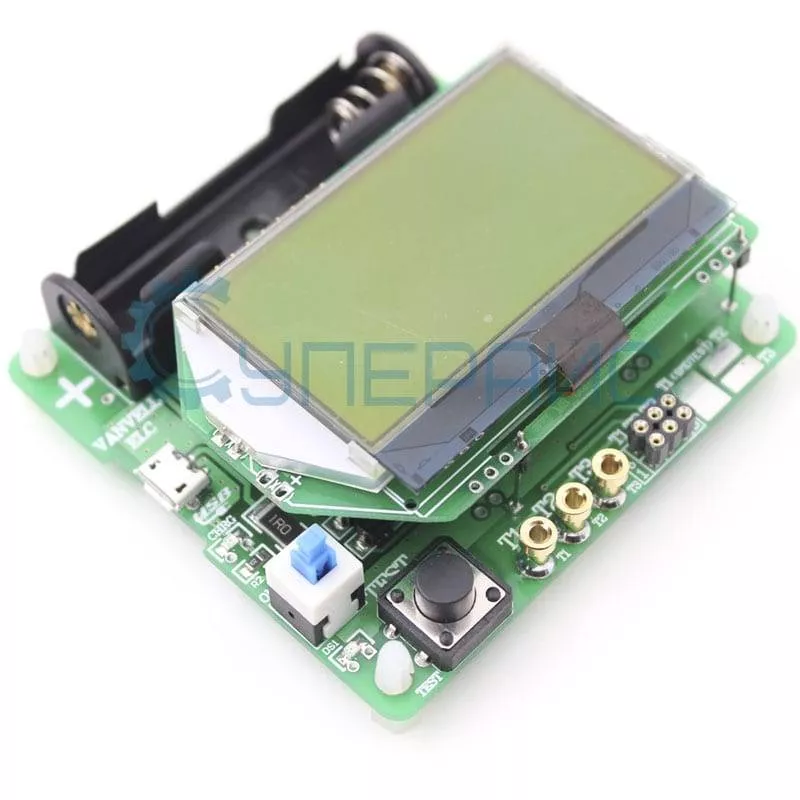

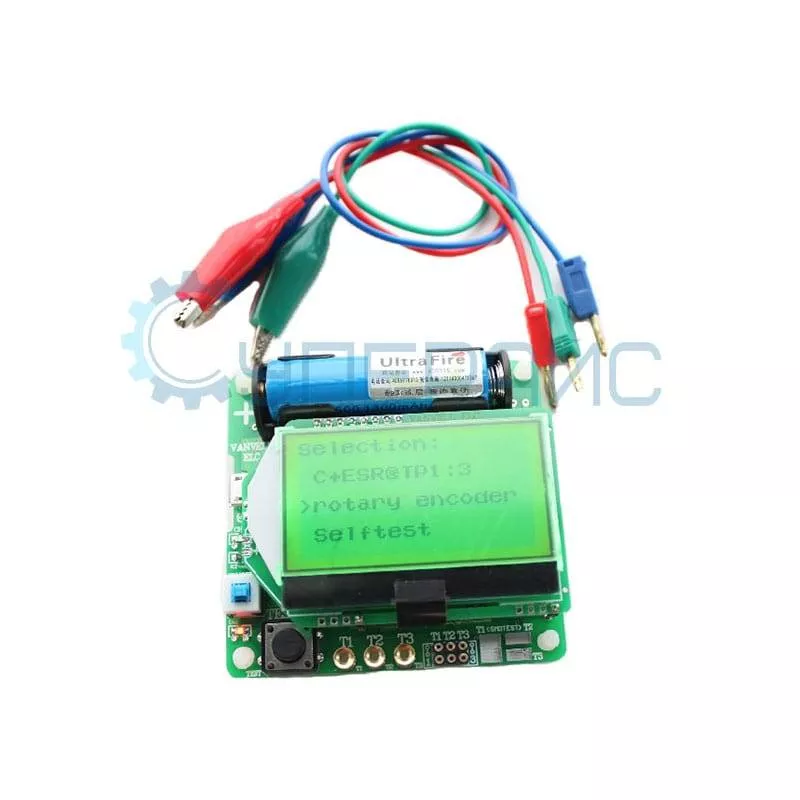

Бескорпусный тестер транзисторов из Китая, LCR-метр M8, выполнен на микроконтроллере mega328. Цена на набор раза в три ниже, чем на изготовленный в корпусе. Он позволяет производить измерения, таких величин, как индуктивность, ёмкость, характеристики диодов, биполярных и мосфет (MOSFET) транзисторов.

Тестер LCR метр mega328 имеет точность измерения в сотые доли величин и достаточна для радиолюбителей, разработчиков и центров обслуживания. Для удобства сборки малогабаритные компоненты и микросхемы уже размещены на плате. В наборе имеются все необходимые компоненты.

Основные особенности

ESR тестер mg328 M8 идентифицирует неизвестные компоненты, что особенно важно при ремонте электроники и отображает на экране их схемотехническое обозначение. На дисплее сразу же выводятся основные характеристики. Диагностике подлежат линейные и нелинейные устройства их главные характеристики. Расположение выводов определяется автоматически. Важно, что прибором удобно проверять компоненты гибридного поверхностного монтажа — SMD.

Дополнительные особенности

  • автоматическая самонастройка;
  • проверка силовых транзисторов с определением их структуры;
  • диагностика полевых транзисторов с каналами любого типа и изолированным затвором;
  • определение характеристик транзисторов JFET, двойных диодов, тиристоров и симисторов;
  • снятие параметров транзисторов Дарлингтона с высоким пороговым напряжением.

Новые возможности

При измерении емкости электролитических и обычных конденсаторов на дисплее с точностью до 0,01 Ом отображается их эквивалентное сопротивление. При диагностике диодов выводится важный параметр — падение напряжения на диоде. Если в транзисторе есть защитный диод, то дисплей отображает его. Тестер показывает сопротивление сразу двух плеч потенциометров и подстроечных резисторов. При проверке светодиодов определяется напряжение их включения. Изображение на экране можно корректировать. Дополнительные подсказки могут быть отключены. Для проверки диодных мостов требуется одно измерение.

Страницы: 1 2 След.
Павел
Просто необходимый чудо-прибор! Таких уже взял здесь два. Характеристики типовые, а подкупают аккумулятор и исполнение. Очень хороши качественные разьемчики с щупами.
Имя Цитировать
Игорь
Заказал транзисторный тестер М 328 в корпусе. Прислали быстро, просто здорово! Как и в других случаях открыл упаковку и ни батарейки, ни инструкции. Новую батарейку прибор оценил сразу на 7,4 вольта. Решил проверить как работает. Через 10 минут экран погас после выполненного измерения ёмкости электролита и всё! Больше не включается. Поскольку никаких инструкций, а тем более документов на аппарат нет, предъявлять претензии по-видимому не имеет смысла.
Имя Цитировать
Администратор Суперайс
Цитата
Александр пишет:
Всем доброго времени суток!
Сегодня получил, обещанную батарейку и инструкцию.
Конечно не быстро получилось, но СУПЕРАЙС исправил
ситуацию. Спасибо!
Хочу сделать ещё одно замечание по тексту; В описании заявлено  Диапазон измерения емкости: 25 пФ – 100000 мкФ
Собственно я на это и купился,!! Нулей многовато, Уважаемый Суперайс исправьте ошибку.
Даже исходя из ДОКУМЕНТАЦИИ и ПО .
Вывод,. ЛЮДИ читайте отзывы.!
Качество упаковывания и сроки доставки лично меня устроили. Думаю будем сотрудничать.!
СПАСИБО!!
Здравствуйте, Александр!

Мы рады, что вовремя смогли решить все возникающие трудности.
В первую очередь, спасибо Вам большое, что нашли время рассказать о своём опыте. Если бы мы получали в свой адрес только положительные отзывы, то упускали бы множество важных деталей, которые можно обнаружить глазами клиента. Выше всего мы ценим открытость и честность в отношениях с клиентами, и Ваш опыт помог нам увидеть дальнейшие пути к улучшению сервиса.

Что касается информации о диапазоне измерения емкости прибором – на сайте указан максимальный диапазон измерения емкости, равный 100000 микрофарад, что равно 100 миллифарад. На сайте мы указываем информацию, предоставленную производителем.

Александр, рады, что Вы остаетесь с нами! Искренне желаем Вам успехов в делах!

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Александр
Всем доброго времени суток!
Сегодня получил, обещанную батарейку и инструкцию.
Конечно не быстро получилось, но СУПЕРАЙС исправил
ситуацию. Спасибо!
Хочу сделать ещё одно замечание по тексту; В описании заявлено  Диапазон измерения емкости: 25 пФ – 100000 мкФ
Собственно я на это и купился,!! Нулей многовато, Уважаемый Суперайс исправьте ошибку.
Даже исходя из ДОКУМЕНТАЦИИ и ПО .
Вывод,. ЛЮДИ читайте отзывы.!
Качество упаковывания и сроки доставки лично меня устроили. Думаю будем сотрудничать.!
СПАСИБО!!
Имя Цитировать
Администратор Суперайс
Цитата
Александр пишет:
Добрый вечер Суперайс.
Сегодня уже 18 февраля, результата нет.
Двадцатого начну расширятся в соцсетях.
Здравствуйте, Александр!

После того, как вы написали о проблеме, Вашу заявку сразу передали в работу. Недостающую батарейку и инструкцию отправили Вам. Извините, что заставили ждать.

Связались с Вами по телефону, чтобы согласовать детали. Искренне сожалеем, что доставили Вам неудобства. Надеемся, что эта ситуация не повлияет на дальнейшее сотрудничество, и оно будет долгим и продуктивным!

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Александр
Добрый вечер Суперайс.
Сегодня уже 18 февраля, результата нет.
Двадцатого начну расширятся в соцсетях.
Имя Цитировать
Администратор Суперайс
Цитата
Александр пишет:
Всем доброго времени суток.!  Вижу пришло время и мне оставить отзыв.
Заказывал два прибора, блок питания и LCR метр.  На удивление посылка пришла быстро
за пять дней. Вскрыв посылку обнаруживаю блок питания и LCR метр, как и заказывал
НО с прибором так же нет батарейки, как и у ИГОРЯ. Так же нет ни на один прибор
инструкции не на китайском или английском языке, но вот рекламный листок
не забыли положить.  Посылку получил 28 января,. А 29 января написал сообщение и
( тишина ).  Вчера 30 января прочитал отзыв от ИГОРЯ и объяснение администратора
и пока никакого ответа НЕТ!
Здравствуйте, Александр!

Мы приносим извинения, что Вы столкнулись с такими неудобствами с нашей стороны. Мы во всем разобрались и рассказали об итогах Вам в письме. Надеемся, это разрешило ситуацию, а подобные недоразумения больше не возникнут.

Примите наши искренние извинения за то, что батарейка отсутствовала в комплекте, мы отправим ее в ближайшее время, все расходы на доставку мы берем на себя. Нам жаль, что из-за ошибки комплектовщика, Вам не удалось в полной мере насладиться покупкой. Мы уже проработали эту ошибку с сотрудниками склада, чтобы впредь избежать подобных ситуаций.

Александр, если у Вас возникнут вопросы, Вы можете написать нам на почту, в чат или позвонить по бесплатному номеру 8 800 550-13-57. Мы стараемся разобраться в каждом вопросе и быть внимательными к клиенту.

Будем рады в будущем сотрудничать с Вами!

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Александр
Всем доброго времени суток.!  Вижу пришло время и мне оставить отзыв.
Заказывал два прибора, блок питания и LCR метр.  На удивление посылка пришла быстро
за пять дней. Вскрыв посылку обнаруживаю блок питания и LCR метр, как и заказывал
НО с прибором так же нет батарейки, как и у ИГОРЯ. Так же нет ни на один прибор
инструкции не на китайском или английском языке, но вот рекламный листок
не забыли положить.  Посылку получил 28 января,. А 29 января написал сообщение и
( тишина ).  Вчера 30 января прочитал отзыв от ИГОРЯ и объяснение администратора
и пока никакого ответа НЕТ!
Имя Цитировать
Администратор Суперайс
Цитата
Игорь пишет:
Прислали прибор без аккумулятора (хотя он включен в поставку) и ктому же неработающий.
Выдает сообщение при включении: No, unknown, or damaged part и выключается.
На письма о такой халтуре не отвечают. Что о таком может подумать нормальный человек?
Здравствуйте, Игорь!
Спасибо, что рассказали об этой ситуации. Мы искренне сожалеем, что у Вас сложилось негативное впечатление о работе нашего интернет-магазина.

Со своей стороны хотим прокомментировать ситуацию.

Мы получили Ваше обращение на электронную почту 29 января, 30 января – написали Вам ответное сообщение с решением вопроса. Менеджеры отвечают на обращения в порядке очереди, обычно это занимает от 1 до 2 рабочих дней. Мы понимаем, что ожидание –  не самый приятный факт, но мы не можем оставить без внимания другие обращения и должны ответить всем нашим клиентам. Надеемся, вы отнесетесь к нашей позиции с пониманием.

Нам очень жаль что, батарейка отсутствовала в комплекте – это ошибка комплектовщика. Просим принять наши искренние извинения за данную не имеющую никаких оправданий ситуацию. Батарейку отправим в ближайшее время, все расходы на доставку мы берем на себя. Мы приложим все силы, чтобы в нашем дальнейшем сотрудничестве больше не было таких накладок.

Что касается информации о работоспособности прибора – данное сообщение на дисплее не свидетельствуют о непригодности LCR метра, а информирует о том, что к зажимам либо не подключена тестируемая деталь, либо подключен неизвестный или поврежденный компонент.
Для тестирования какого-либо компонента необходимо подключить зажимы-крокодилы к выводам компонента. После подключения компонента нажмите на кнопку «Test», прибор произведет тестирование компонента, измерит его параметры и выведет данные на дисплей.

Игорь, если у Вас снова возникнут трудности, обязательно обращайтесь — мы всегда готовы помочь. Вы можете написать нам на почту, в чат или позвонить по бесплатному номеру 8 800 550-13-57,  мы всегда подходим к решению проблем клиента с полной самоотдачей и стараемся помочь с трудностями установки или настройки оборудования.

Будем рады в будущем сотрудничать с Вами!

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Андрей
Цитата
Игорь пишет:
Прислали прибор без аккумулятора (хотя он включен в поставку) и ктому же неработающий.
Выдает сообщение при включении: No, unknown, or damaged part и выключается.
На письма о такой халтуре не отвечают. Что о таком может подумать нормальный человек?
Стесняюсь спросить, а вы детальку какую-нибудь ему подсовывать пробовали? Просто при холостом включении он и должен так писать и выключаться. Деталь, говорит, отсутствует или повреждена.
Имя Цитировать
