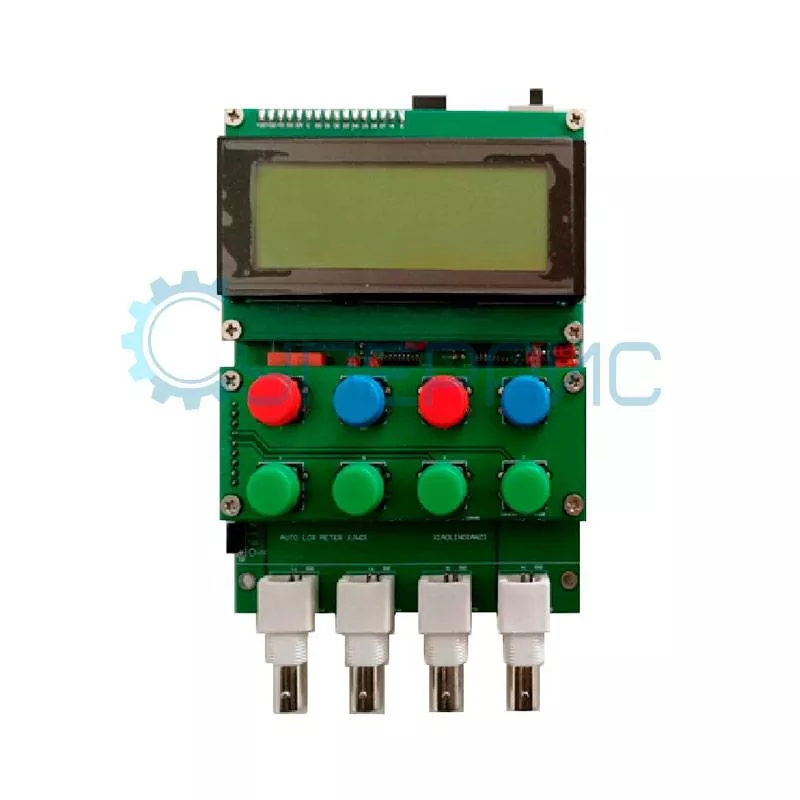

Многофункциональный измеритель LCR XJW01 (конструктор)
Артикул (код товара): 5652
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
7 010 ₽
7 010 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 8 шт.
Артикул (код товара)
5652
Модель (серия)
XJW01
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики XJW01
Общие данные
Артикул (код товара)
5652
Производитель (бренд)
Модель (серия)
XJW01
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Выбор пределов измерений
Автоматический
Диапазон измерения ёмкости
Диапазон измерения индуктивности
Диапазон измерения сопротивления
Конфигурация
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Катушки индуктивности
Полярные и неполярные конденсаторы
Катушки индуктивности
Встроенные функции и опции
Спящий режим
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Измерение добротности
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение эквивалентного параллельного сопротивления (EPR)
Измерение фазового сдвига между током и напряжением (θ)
Измерение ёмкости
Измерение индуктивности
Измерение добротности
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение эквивалентного параллельного сопротивления (EPR)
Измерение фазового сдвига между током и напряжением (θ)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
Нет
Питание
от сети переменного тока / от блока питания
Описание XJW01
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ XJW01
| Характеристики тестер транзистора | |
|
Диапазон измерения индуктивности |
0,05 мкГн – 2000 Гн |
| Диапазон измерения сопротивления |
0,0001 Ом – 20 МОм, разрешение 0,1 мОм |
| Точность измерения сопротивления |
0,1 мОм |
| Диапазон измерения емкости |
1 пФ – 20000 мкФ, разрешение 0,01 пФ |
| Точность измерения емкости |
0,01 пФ |
| Точность прибора | 0,3 – 0,5 % |
| Частота тестового сигнала | 100 Гц, 1 кГц, 7,831 кГц |
|
Тестовое пиковое напряжение |
1,75 В |
|
Функция калибровки |
автоматическая |
| Выходное сопротивление | 40 Ом |
| Функции прибора |
На дисплее отображаются: основные параметры: КФ: конденсаторы в параллельном режиме Cs: режим емкости линии LP: индуктивность параллельный режим Ls: линейный режим индуктивности Rp: сопротивление в параллельном режиме Rs: режим сопротивления линии дополнительные параметры: Q: коэффициент качества (добротность) D: коэффициент диэлектрических потерь θ: угол сдвига фаз Rp: эквивалентное параллельное сопротивление ESR: эквивалентное последовательное сопротивление Xp: эквивалент шунтирующих реакторов Xs: эквивалентное последовательное реактивное |
| Общие характеристики | |
| Дисплей | LCD 2004 |
| Диапазон температур хранения | 0°С - +40°С |
|
Питание |
AC 110 – 220 В 50 Гц 0,45 Вт |
| Габариты | 138 мм х 100 мм |
| Вес | 330 г |

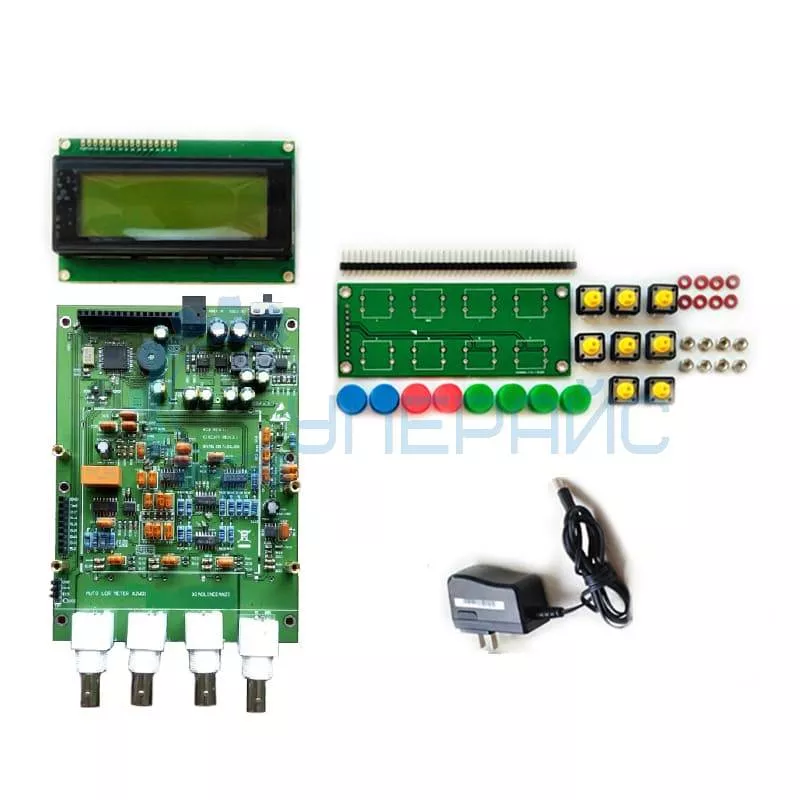

| Комплектация | многофункциональный измеритель XJW01 – 1 шт |
|
набор для сборки – 1 комплект блок питания – 1 шт |
|
Часто задаваемые вопросы
Что измеряет LCR-метр XJW01?
Прибор измеряет три базовые величины радиокомпонентов: сопротивление резисторов, ёмкость конденсаторов и индуктивность катушек. Этого набора хватает для проверки деталей перед монтажом и подбора номиналов. Точные пределы и разрядность зависят от собранной схемы, поэтому сверяйтесь с инструкцией набора.
Нужен ли опыт пайки для сборки?
Да, это конструктор, поэтому базовый навык работы паяльником обязателен. Придётся аккуратно монтировать мелкие компоненты и не перегревать детали. Новичку сборка тоже по силам при внимательном подходе, но лучше начать с простого паяльника и хорошего освещения рабочего места.
Чем конструктор лучше готового прибора?
Готовый измеритель работает сразу, а конструктор даёт понимание внутреннего устройства и практику монтажа. В процессе сборки становится ясно, как прибор считает номиналы. Если инструмент нужен здесь и сейчас без сборки, разумнее взять готовую модель, а набор выбрать ради опыта.
Как подключать детали для замера?
Компоненты подключают к клеммам или щупам прибора, соблюдая полярность для конденсаторов, где она важна. Для мелких SMD-деталей удобнее пинцетные щупы. Перед измерением конденсатор стоит разрядить, чтобы остаточный заряд не исказил результат и не повредил входные цепи измерителя.
Документация и ПО XJW01
Название
Язык
Версия
Размер и тип
Руководство пользователя для многофункционального измерителя XJW01
Язык:
Русский
Размер и тип:
256 КБ,
PDF
Инструкция по эксплуатации многофункционального измерителя XJW01
Язык:
Русский
Размер и тип:
158 КБ,
PDF
Отзывы XJW01
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
13452
Модель (серия):
DT71
Производитель:
Minidso
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Тестер-пинцет
Диапазон измерения сопротивления:
0,1 Ом - 2 МОм
Диапазон измерения ёмкости:
0,1 пФ — 400 мкФ
Диапазон измерения индуктивности:
1 мкГн – 50 мГн
Спящий режим:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
6496
Модель (серия):
1833C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,0001 Ом – 20 МОм
Диапазон измерения ёмкости:
0,001 пФ – 20000 мкФ
Диапазон измерения индуктивности:
0,001 мкГн – 2000 Гн
Спящий режим:
нет
Добавить в избранное
Артикул (код товара):
18743
Модель (серия):
DSO-TC3
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,01 Ом – 50 МОм
Диапазон измерения ёмкости:
25 пФ – 100000 мкФ
Диапазон измерения индуктивности:
10 мкГн - 1000 мкГн
Спящий режим:
нет
НДС 22%
Добавить в избранное
Артикул (код товара):
18744
Модель (серия):
DSO-TC3
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,01 Ом – 50 МОм
Диапазон измерения ёмкости:
25 пФ – 100000 мкФ
Диапазон измерения индуктивности:
10 мкГн - 1000 мкГн
Спящий режим:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
38992
Модель (серия):
GM317A
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
390°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
42340
Модель (серия):
DC-5010D
Производитель:
Dingce
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
500
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38074
Модель (серия):
TH100
Производитель:
COY
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
цифровой
Габариты прибора:
148 x 34 x 30 мм
Добавить в избранное
Артикул (код товара):
24317
Модель (серия):
100
Производитель:
RENHE
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
32
Макс. измеряемая температура, °C:
42°С
Время отклика, с:
1
Сохранение результатов тестирования:
Да
Звуковая индикация:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
31526
Модель (серия):
DH-3206
Производитель:
TBK
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
192
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24933
Модель (серия):
MS-W98J
Производитель:
MEET
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемая влажность, %:
50
Мин. измеряемая влажность, %:
1,5
Метод измерения:
контактный игольчатый
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
82521
Модель (серия):
MSO1154HD-S
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2500
НДС 22%
Добавить в избранное
Артикул (код товара):
21035
Модель (серия):
-
Производитель:
Owen
Страна производства:
Китай
Гарантия, мес.:
Термостойкость, °С :
До 220
Основа:
Полиэфирная пленка
Двусторонний:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24393
Модель (серия):
TH100
Производитель:
Aipu
Страна производства:
Китай
Гарантия, мес.:
12
Тип дисплея:
LCD
Тип управления:
цифровой
Габариты прибора:
148 x 30 x 30 мм
Вес нетто, кг:
0.355
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
82518
Модель (серия):
MSO1254HD-S
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16053
Модель (серия):
950T PRO
Производитель:
SUNKKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
500
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
Модель (серия):
UPO1154HD
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Артикул (код товара):
4954
Модель (серия):
STO1102C Plus
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18970
Модель (серия):
TO1252D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
6354
Модель (серия):
6254BE
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18792
Модель (серия):
TO1152C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24802
Модель (серия):
DM9
Производитель:
Tomlov
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
2
Макс. геометрическое увеличение, крат:
1000
Разреш. матрицы цифровой камеры, число Мпк:
12,0
Материал оптики:
Оптическое стекло
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

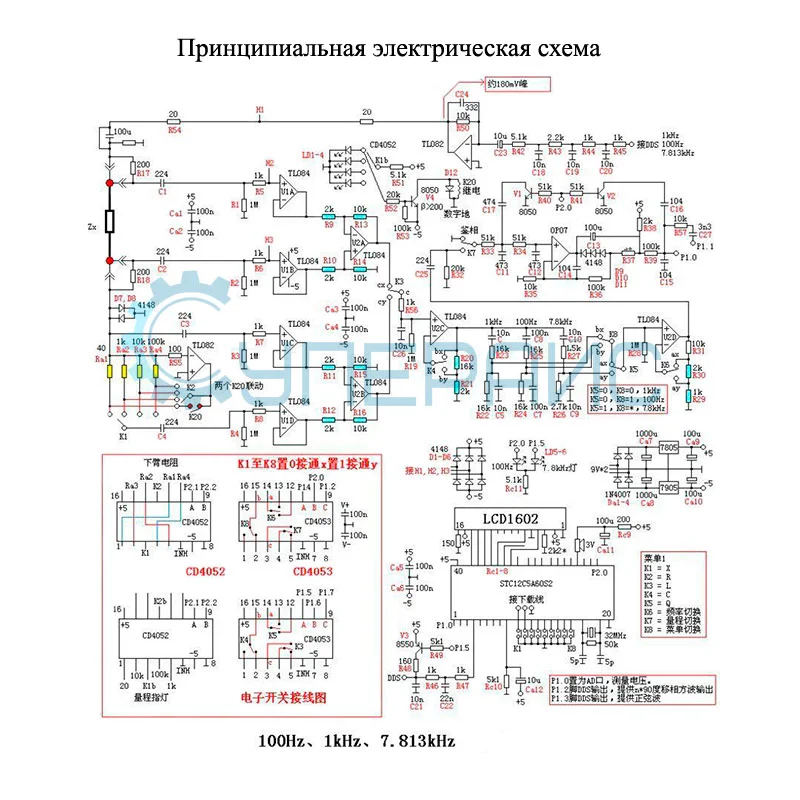

Артикул (код товара):
5652
Модель (серия):
XJW01
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
6
Конфигурация:
Набор для сборки (конструктор)
Диапазон измерения сопротивления:
0,0001 Ом – 20 МОм
Диапазон измерения ёмкости:
1 пФ – 20000 мкФ
Диапазон измерения индуктивности:
0,05 мкГн – 2000 Гн
Спящий режим:
нет
Благодарственные письма
