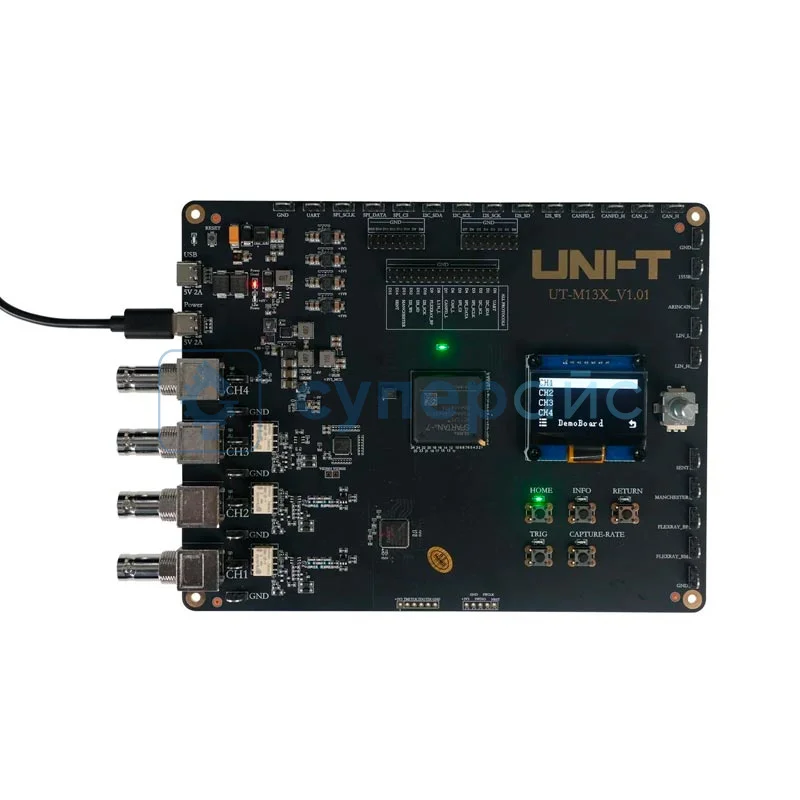

Демонстрационная плата UNI-T UT-M13X
24 160 ₽
24 160 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
82848
Модель (серия)
UT-M13X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UT-M13X
Общие данные
Артикул (код товара)
82848
Производитель (бренд)
Модель (серия)
UT-M13X
Страна производства
Китай
Гарантия, мес.
12
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
BNC
Тип
Плата
Описание UNI-T UT-M13X
Технические характеристики UNI-T UT-M13X
| Выходные каналы | CH1, CH2, CH3, CH4 (BNC разъемы) |
| Количество генерируемых сигналов | более 40 типов |
| Управление | кнопки HOME, INFO, RETURN, TRIG, CAPTURE RATE, многофункциональная ручка |
| Генерируемые сигналы | |
| Стандартные сигналы | синусоидальный (10 МГц, 3,25 В), прямоугольный (50 кГц, 3,88 В), пилообразный (762,94 Гц, 3,9 В), треугольный (381,46 Гц, 3,9 В), ASK (390 кГц), PSK (1,274 МГц), FSK (1,3125 МГц) |
| Редкие сигналы | синус с шумом, синус со сдвигом фазы, синус с выбросом, синус с гармоническими искажениями, глаз-диаграмма, синус с синусоидальной наводкой, повторяющийся импульс с выбросом, одиночный импульс с выбросом, тактовый сигнал с редким выбросом, тактовый сигнал с дрожанием, последовательные данные с дрожанием, импульсы с неполной амплитудой, нарушение перехода, нарушение времени установки/удержания, немонотонный фронт, N-й фронт, быстрая развертка (4 кГц – 999 кГц, 2,6 с), медленная развертка (4 кГц – 99 кГц, 26 с) |
| Протоколы связи | RS232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester, ARINC429 |
| Видеосигнал | PAL (для демонстрации видеотриггера) |
| Сигналы для логического анализатора (LA) | Синусоидальный, прямоугольный, треугольный, пилообразный, ASK, PSK, FSK (частоты: 1,0 / 1,25 / 1,5 / 1,75 / 2,0 / 2,25 / 2,5 / 2,75 / 3,0 / 3,25 / 3,75 / 4,0 / 4,25 / 4,5 / 4,75 МГц); протоколы: UART, I²C, SPI, CAN_L, CANFD_L, LIN, FlexRay_BP, I²S, Manchester, SENT |
| Органы управления | |
| HOME | возврат на главный экран |
| INFO | просмотр информации о выбранном сигнале |
| RETURN | возврат на предыдущую страницу |
| TRIG | генерация одиночного импульса с выбросом |
| CAPTURE RATE | генерация двойного импульса для теста частоты захвата |
| Многофункциональная ручка | переключение и выбор опций (вращение — навигация, нажатие — выбор) |
| LA Connector | подключение логического анализатора |
| Общие характеристики | |
| Питание | USB Type-C, 5 В / 2 А |
| Рабочая температура | 0 - 40 °C, ≤ 80 % относительной влажности |
| Температура хранения | -10 - 50 °C, ≤ 80 % относительной влажности |
| Высотность | ≤ 2000 м |
| Комплектация |
демонстрационная плата UNI-T UT-M13X – 1 шт кабель USB Type-C – 1 шт руководство пользователя – 1 шт |
