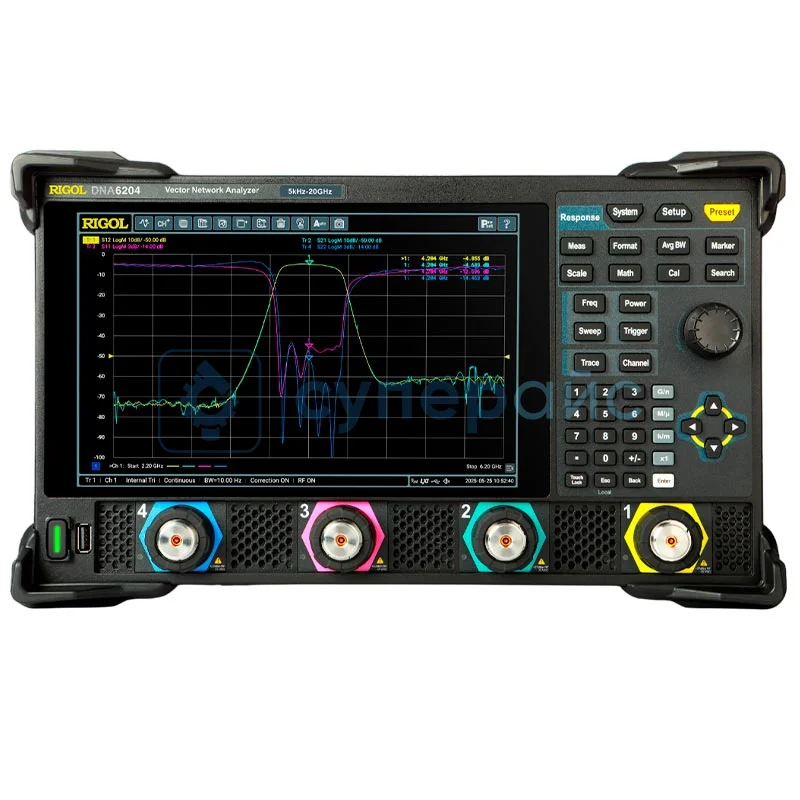

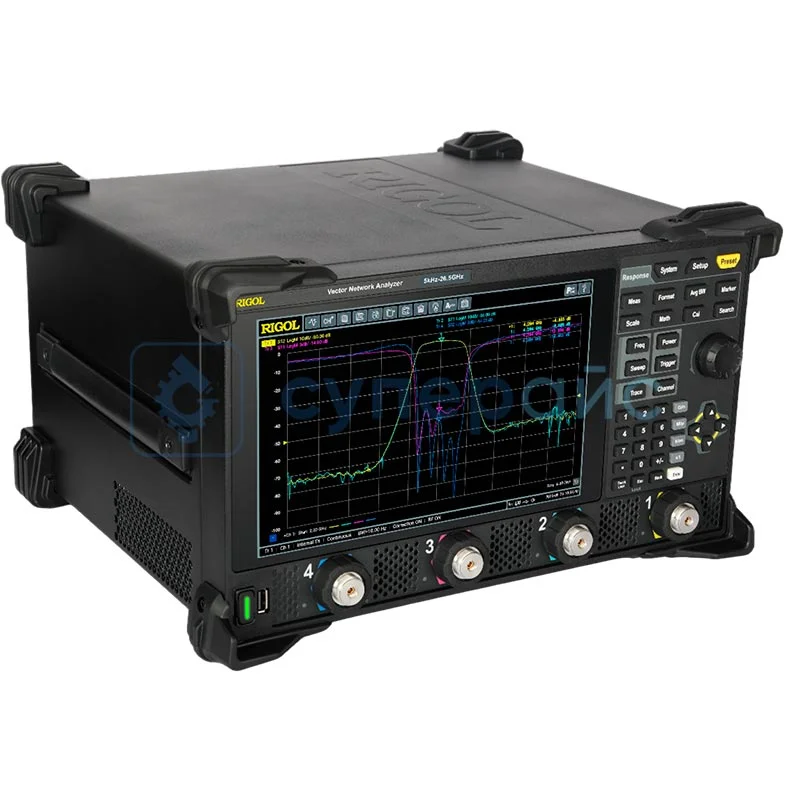

Анализатор электрических цепей RIGOL DNA6204
5 202 390 ₽
5 202 390 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
82859
Модель (серия)
DNA6204
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DNA6204
Общие данные
Артикул (код товара)
82859
Производитель (бренд)
Модель (серия)
DNA6204
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Макс. частота
20 ГГц
Общие характеристики
Интерфейс
USB Type-A Female
HDMI
USB
HDMI
USB
Описание RIGOL DNA6204
Технические характеристики RIGOL DNA6204
| Диапазон частот | 5 кГц - 20 ГГц |
| Количество портов | 4 |
| Разрешение по частоте | 1 Гц |
| Максимальная выходная мощность | 6 дБм (диапазон 14 - 20 ГГц) |
| Диапазон перестройки мощности | -40 дБм - 10 дБм (зависит от диапазона) |
| Разрешение по мощности | 0,01 дБ |
| Динамический диапазон (спецификация) | 110 дБ (14 - 20 ГГц) |
| Динамический диапазон (тип.) | 115 дБ (14 - 20 ГГц) |
| Полоса промежуточной частоты (ПЧ) | 1 Гц - 10 МГц |
| Количество точек развертки | 1 - 100001 |
| Точность после калибровки (с мех. калибратором) | |
| Направленность (14 - 20 ГГц) | 40 дБ |
| Согласование нагрузки (14 - 20 ГГц) | 35 дБ |
| Согласование источника (14 - 20 ГГц) | 35 дБ |
| Тракт передачи (14 - 20 ГГц) | ±0,07 дБ |
| Тракт отражения (14 - 20 ГГц) | ±0,07 дБ |
| Собственный шум тестового порта (IF BW 10 кГц, нормировано к 1 Гц) | |
| 14 - 20 ГГц (спецификация) | -114 дБм |
| 14 - 20 ГГц (тип.) | -119 дБм |
| Нестабильность трассы (Trace Noise) | |
| Амплитуда (14 - 20 ГГц, спецификация) | 0,0055 дБ (СКЗ) |
| Амплитуда (14 - 20 ГГц, тип.) | 0,0025 дБ (СКЗ) |
| Фаза (14 - 20 ГГц, спецификация) | 0,045 градуса (СКЗ) |
| Фаза (14 - 20 ГГц, тип.) | 0,025 градуса (СКЗ) |
| Температурная стабильность (тип.) | |
| Амплитуда (14 - 20 ГГц) | 0,05 дБ/°C |
| Фаза (14 - 20 ГГц) | 0,60 градуса/°C |
| Гармонические и паразитные составляющие | |
| Вторая гармоника | -25 дБн |
| Третья гармоника (100 МГц - 8,5 ГГц) | -40 дБн |
| Третья гармоника (8,5 - 20 ГГц) | -30 дБн |
| Паразитные (негармонические, 14 - 20 ГГц) | -30 дБн |

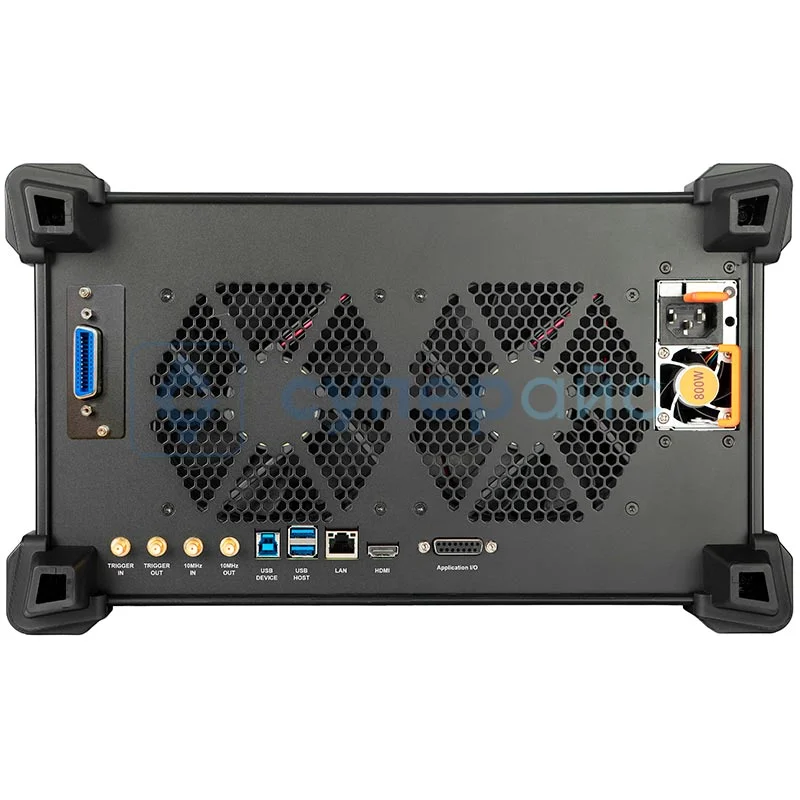

| Интерфейсы и управление | |
| USB Host | 1 на передней панели, 2 на задней панели (USB 3.0) |
| USB Device | 1 на задней панели (USB 3.0) |
| LAN | 1 (10/100/1000 Base-T) |
| HDMI | 1 (HDMI 1.4, тип A) |
| GPIB | 1 на задней панели |
| Application I/O | 1 на задней панели (внешнее управление ведомым устройством) |
| Внешний триггер (вход/выход) | SMA (F), 3,3 В TTL |
| Опорный сигнал 10 МГц (вход/выход) | SMA (F) |
| Управление | SCPI, Web Control |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый емкостный сенсорный экран, 1280×800 |
| Тип разъема (RF Test Port) | 3,5 мм (розетка) |
| Питание | 100 - 240 В (AC), 50/60 Гц |
| Потребляемая мощность | 200 Вт (макс.) |
| Предохранитель | 5 A, T, 250 В |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -20 - 70 °C |
| Относительная влажность (рабочая) |
0 - 30 °C: ≤ 95% RH 30 - 40 °C: ≤ 75% RH |
| Высота над уровнем моря | до 2000 м |
| Габариты | 358,1 × 214,8 × 300 мм |
| Вес нетто | < 13 кг |
| Вес брутто | < 17 кг |
| Комплектация |
анализатор цепей RIGOL DNA6204 - 1 шт кабель питания - 1 шт краткое руководство по эксплуатации - 1 шт |
