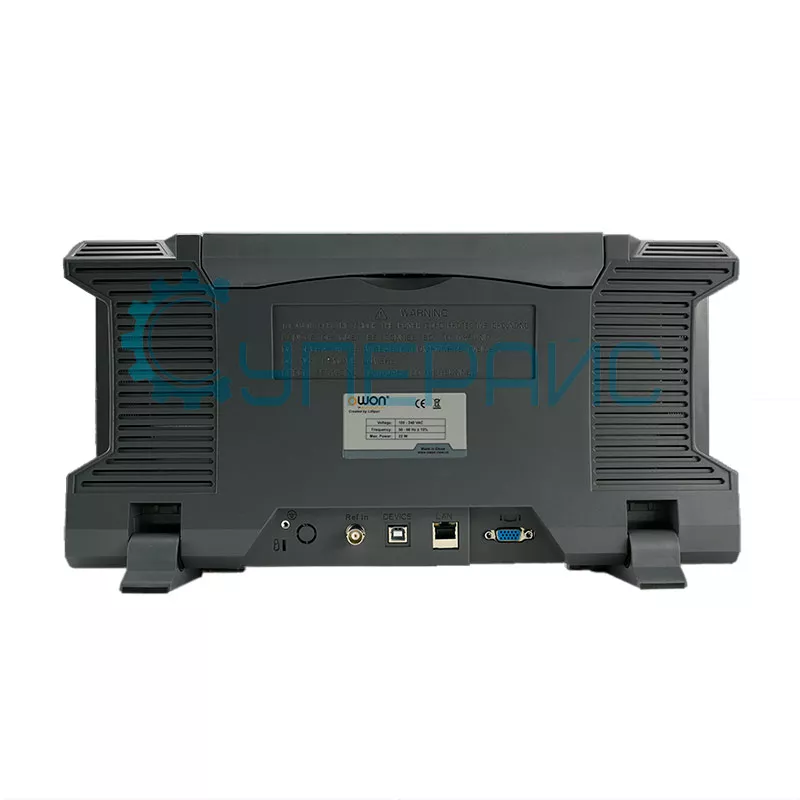

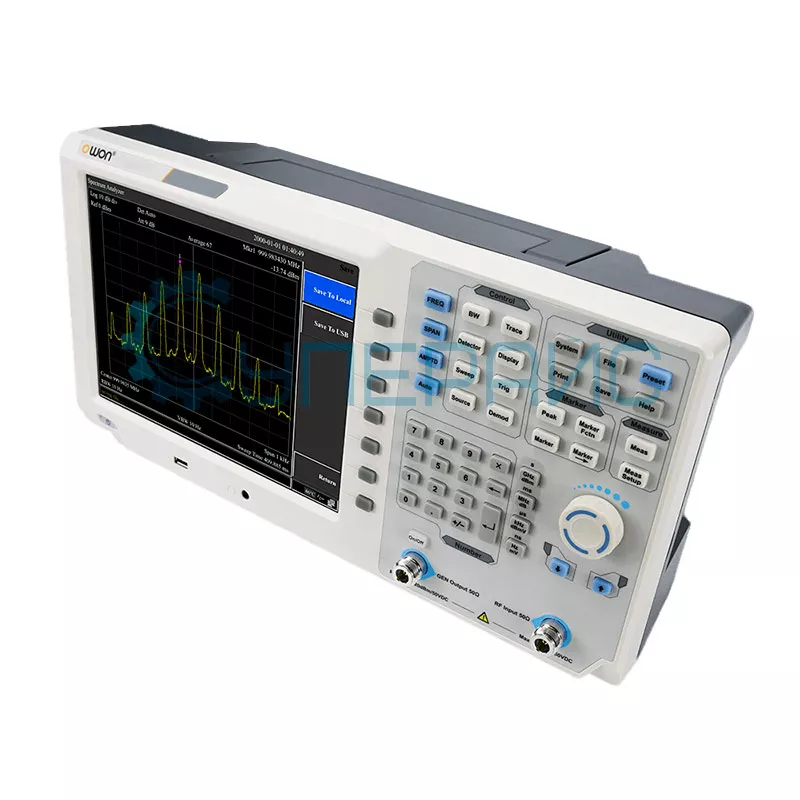

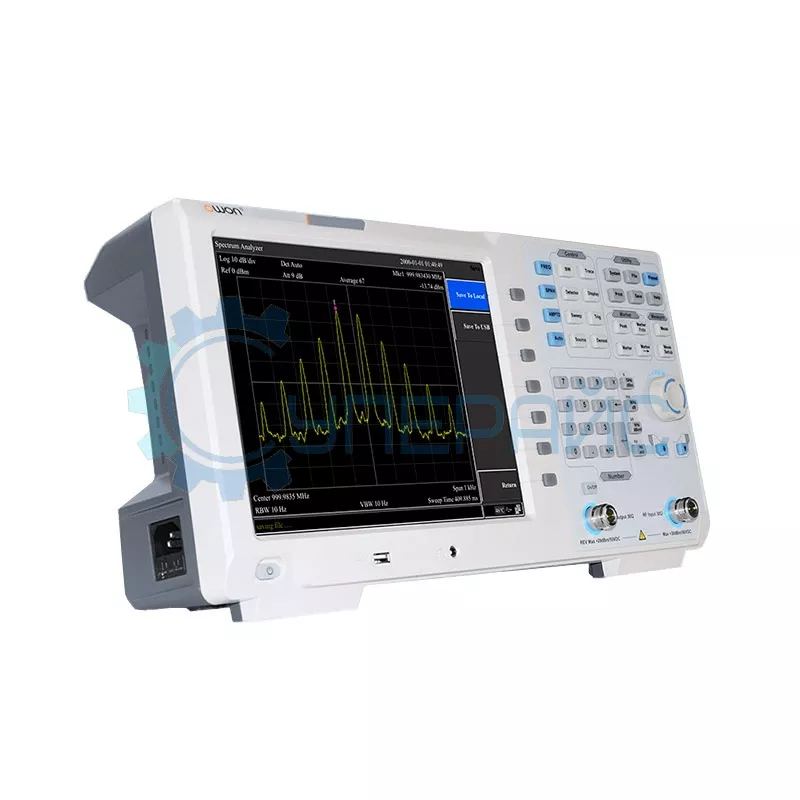

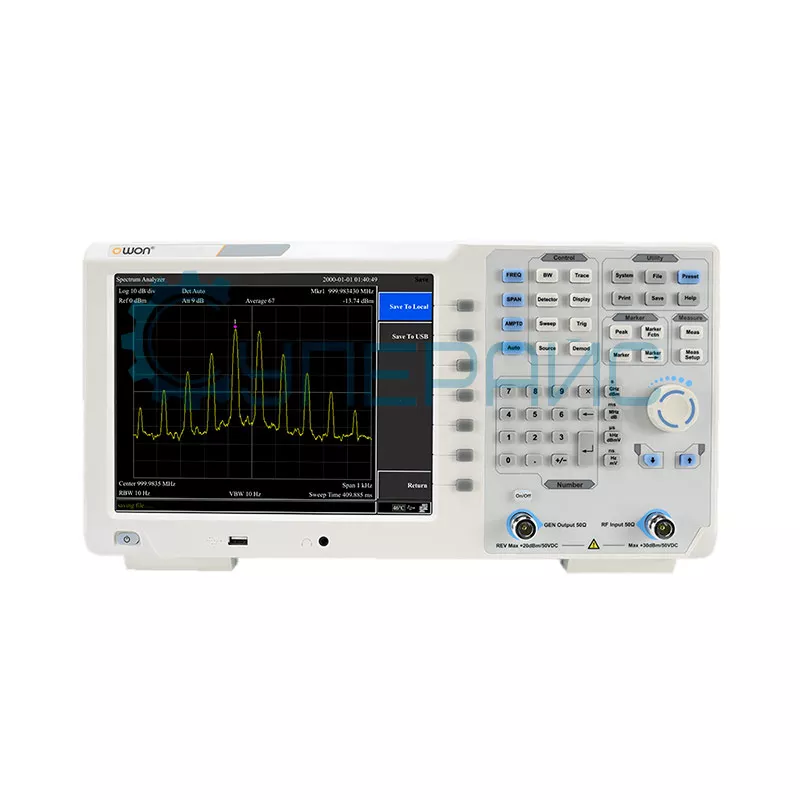

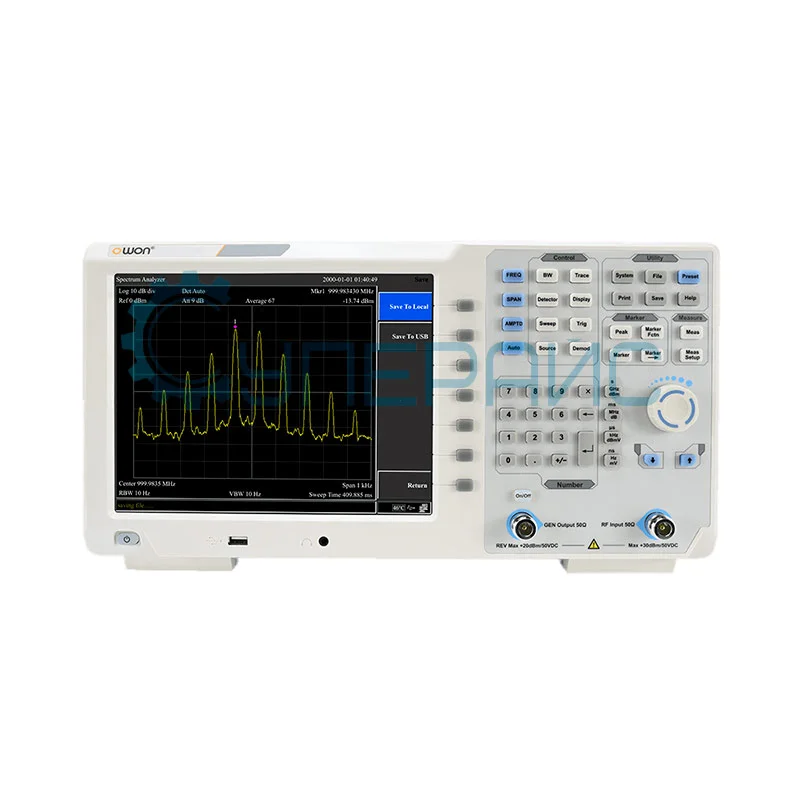

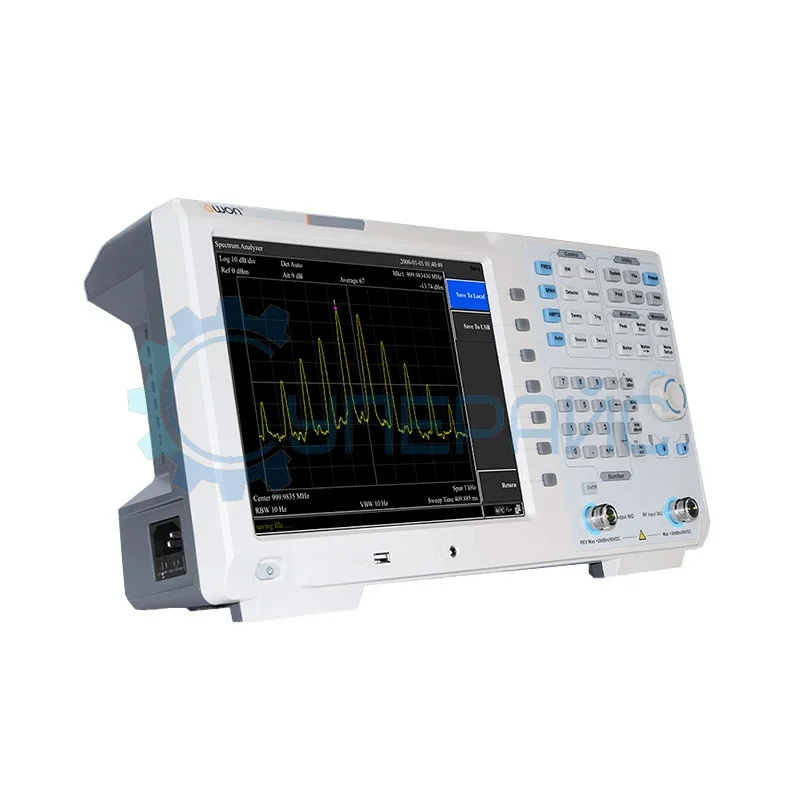

Анализатор спектра OWON XSA1075-TG
850 079 ₽
850 079 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
17580
Модель (серия)
XSA1075-TG
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XSA1075-TG
Общие данные
Артикул (код товара)
17580
Производитель (бренд)
Модель (серия)
XSA1075-TG
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Диапазон полосы пропускания
Макс. частота
7,5 ГГц
Мин. частота
9 кГц
Принцип действия
Средний уровень шума
160 дБм
Тип спектроанализатора
Цифровой
Встроенные функции и опции
Встроенный дисплей
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
HDMI
LAN
VGA
HDMI
Вид исполнения
Настольное
Описание OWON XSA1075-TG
ВНИМАНИЕ! Производство настольного анализатора спектра OWON XSA1075-TG ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Спектроанализатор со следящим генератором OWON XSA810-TG
Технические характеристики OWON XSA1075-TG
| Частотный диапазон | 9 кГц - 7,5 ГГц |
| Разрешение | 1 Гц |
| Общая амплитудная погрешность | < 1,5 дБ |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Частотомер | |
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Точность | ± (частота маркера × погрешность опорной частоты + разрешение счетчика) |
| Пропускная способность | |
| Полоса пропускания | от 10 Гц до 500 кГц (в последовательности от 1 до 10), 1 МГц, 3 МГц |
| Точность полосы пропускания | < 5% стандартно |
| Полоса пропускания видео | от 10 Гц до 3 МГц |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды | до +20 дБм, предусилитель выключен |
| Уровень | от -80 дБм до +30 дБм, шаг 0,01 дБ |
| Предусилитель | 20 дБ, номинально |
| Входной аттенюатор |
от 0 до 40 дБ, шаг 1 дБ от 0 до 50 дБ, шаг 1 дБ |
| Максимальное входное напряжение | 50 В постоянного тока |
| Максимальная непрерывная мощность | +30 дБм, средняя непрерывная мощность |
| Средний уровень шума | |
| Предусилитель выключен |
от 1 МГц до 10 МГц; -140 дБм от 10 МГц до 1 ГГц; -140 дБм от 1 ГГц до 3,6 ГГц; -138 дБм от 4 ГГц до 5 ГГц; -133 дБм от 5 ГГц до 6 ГГц; -128 дБм от 6 ГГц до 7 ГГц; -123 дБм от 7 ГГц до 7,5 ГГц; -118 дБм |
| Предусилитель включен |
от 1 МГц до 10 МГц; -160 дБм от 10 МГц до 1 ГГц; -160 дБм от 1 ГГц до 4 ГГц; -158 дБм от 4 ГГц до 5 ГГц; -153 дБм от 5 ГГц до 6 ГГц; -148 дБм от 6 ГГц до 7 ГГц; -143 дБм от 7 ГГц до 7,5 ГГц; -138 дБм |
| Фазовый шум | |
| Смещение |
10 кГц < -82 дБн/Гц 10 кГц < -98 дБн/Гц 100 кГц < -100 дБн/Гц 1 МГц < -110 дБн/Гц |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение |
| Функции трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение |
| Частотная характеристика | |
| Предусилитель выключен | < 0,8 дБ |
| Предусилитель включен | < 0,9 дБ |
| Искажение и ложный отклик | |
| Второе гармоническое искажение | ≥ 50 МГц, предусилитель выключен, входной сигнал -30 дБм, затухание РЧ 0 дБ, от 20 ℃ до 30 ℃ |
| Интермодуляция третьего порядка | ≥ 50 МГц |
| 1 дБ усиление сжатия | ≥ 50 МГц, затухание ВЧ 0 дБ, предусилитель выключен, от 20 ℃ до 30 ℃ |
| Остаточный ответ | подключите нагрузку 50 Ом к входному порту, входное затухание 0 дБ, от 20 ℃ до 30 ℃ |
| Ложные входные данные | Сигнал -30 дБм на входе микшера, от 20 ℃ до 30 ℃ |
| Следящий генератор(tracking generator) | |
| Диапазон частот | от 100 кГц до 7,5 ГГц |
| Диапазон уровня выходной мощности | от - 40 дБмВт до 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | ± 3 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1280 x 800 пикселей |
| Диагональ дисплея | 10,4 дюйма |
| Интерфейс | USB, LAN, HDMI, вход для наушников, REF и VGA |
| Источник питания | 100-240 В, 50/60 Гц |
| Рабочая температура | от 0°С до 40 ℃ |
| Температура хранения | от -20°С до +60°С |
| Габариты | 421 х 221 х 115 мм |
| Вес | 5 кг |
| Комплектация |
анализатор спектра OWON XSA1075-TG – 1 шт кабель питания– 1 шт инструкция по эксплуатации – 1 шт |
Документация и ПО OWON XSA1075-TG
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации анализатора спектра OWON XSA1075-TG
Язык:
Русский
Размер и тип:
687 КБ,
pdf
