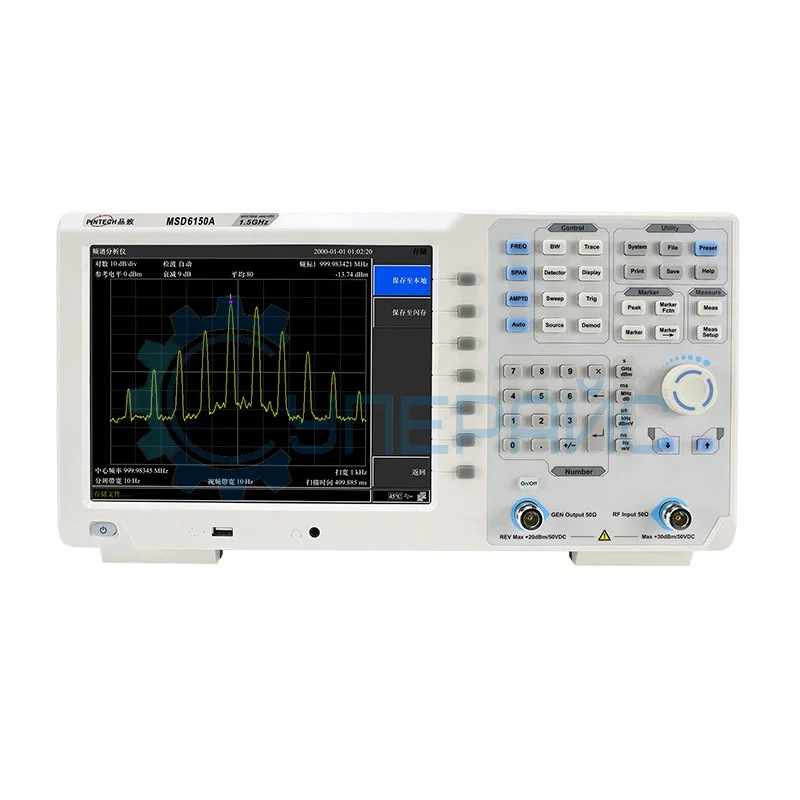

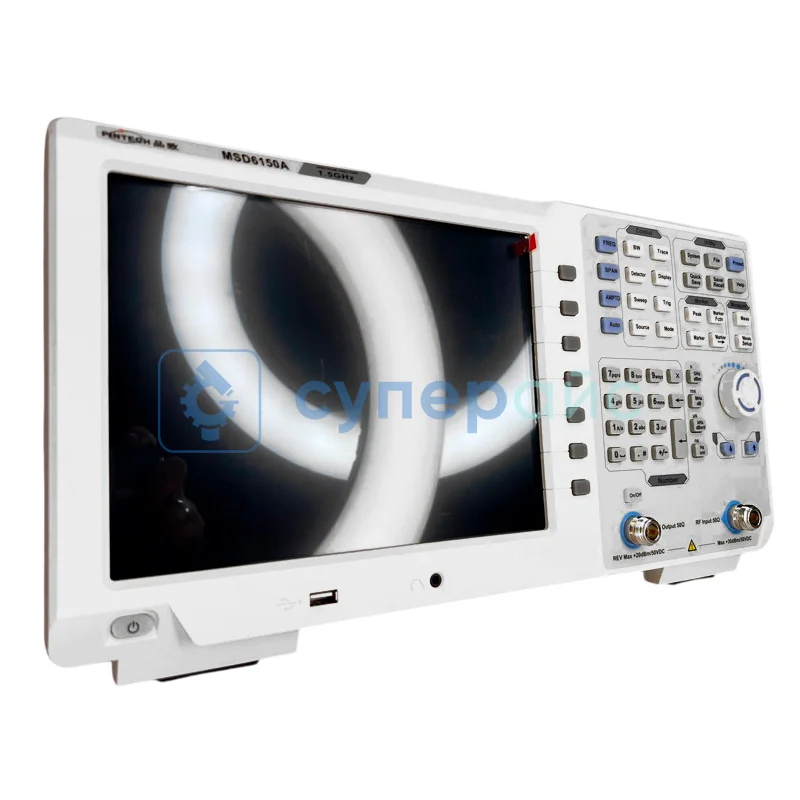

Анализатор спектра со следящим генератором PINTECH MSD6150A
138 880 ₽
138 880 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17329
Модель (серия)
MSD6150A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH MSD6150A
Общие данные
Основные характеристики
Диапазон полосы пропускания
Макс. частота
1,5 ГГц
Мин. частота
9 кГц
Принцип действия
Средний уровень шума
150 дБм
Тип спектроанализатора
Цифровой
Встроенные функции и опции
Встроенный дисплей
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RJ-45
VGA
RJ-45
VGA
Вид исполнения
Настольное
Описание PINTECH MSD6150A
Технические характеристики PINTECH MSD6150A
| Частотный диапазон | 9 кГц - 1,5 ГГц |
| Разрешение | 1 Гц |
| Пропускная способность | |
| Полоса пропускания | 110 Гц - 500 кГц (1-10 шагов последовательно) / 1 / 3 МГц |
| Точность полосы пропускания | < 5% стандартно |
| Полоса пропускания видео | 10 Гц - 3 МГц |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды | < 20 дБм, 1 МГц - 3,6 ГГц, предусилитель выключен |
| Стандартный уровень | -80 - 30 дБм (шаг 0,01 дБм) |
| Предусилитель | 20 дБ, номинально,9 кГц - 3,6 ГГц |
| Аттенюатор | 0 - 40 дБ (с шагом 1 дБ) |
| Максимальное входное напряжение постоянного тока | ± 50 В постоянного тока |
| Максимальная непрерывная мощность | 30 дБм, средняя непрерывная мощность |
| Фазовый шум SSB (20 - 30 ℃) | |
| Смещение |
10 кГц < -82 дБн/Гц 100 кГц < -100 дБн/Гц 1 МГц < -110 дБн/Гц |
| Средний уровень шума | |
| При выключенном предусилителе |
1 МГц - 10 МГц, -140 дБм стандарт, < -130 дБм 10 МГц - 1 ГГц, -140 дБм стандарт, < -130 дБм 1 ГГц - 1,5 ГГц, -138 дБм стандарт, < -128 дБм |
| При включенном предусилителе |
1 МГц - 10 МГц, -160 дБм стандарт, < -150 дБм 10 МГц - 1 ГГц, -160 дБм стандарт, < -150 дБм 1 ГГц - 1,5 ГГц, -158 дБм стандарт, < -148 дБм |
| Частотная характеристика | |
| Предусилитель выключен | ± 0,8 дБ；± 0,4 дБ стандарт |
| Предусилитель включен | ± 0,9 дБ；± 0,5 дБ стандарт |
| Разрешение и точность | |
| Разрешение переключателя RBW |
RBW=10 кГц; логарифмическое разрешение = ± 0,2 дБ; линейное разрешение = ± 0,01 стандарт |
| Разрешение входного затухания |
20 ~ 30 ℃, предусилитель выключен затухание 10 дБ, входной сигнал 1 ~ 40 дБ ± 0, |
| Абсолютная точность амплитуды |
20 - 30℃, полоса обзора=200 кГц, RBW=10 кГц, VBW=10 кГц; предусилитель выключен ±0,4 дБ, уровень входного сигнала -20 дБм; предусилитель включен ±0,5 дБ, уровень входного сигнала -40 дБм |
| Время развертки |
ненулевой диапазон: 10 мс - 3000 с; нулевой диапазон: 10 мс - 3000 с |
| Режим развертки | непрерывный, одиночный |
| Генератор слежения | |
| Диапазон частот | 100 кГц - 1,5 ГГц |
| Диапазон уровня выходной мощности | -30 - 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | ± 3 дБ |
| Демодуляция звука | |
| Диапазон частот | 100 кГц - 1,5 ГГц |
| Тип демодуляции | FM / AM / USB / LSB |
| Измерение AM | |
| Диапазон частот | 10 МГц - 1,5 ГГц |
| Скорость модуляции | 20 Гц - 100 кГц |
| Точность скорости модуляции | 1 Гц, номинальная |
| Глубина | 5 - 95% |
| Точность глубины | ± 4% |
| FM измерение | |
| Диапазон частот | 10 МГц - 1,5 ГГц |
| Скорость модуляции | 20 Гц - 100 кГц |
| Точность скорости модуляции | 1 Гц, номинальная |
| Отклонение | 20 Гц - 200 кГц |
| Точность отклонения | ± 4% |
| Счетчик частоты | |
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| РЧ-вход | |
| Импеданс | 50 Ом |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 800 x 600, 60 Гц |
| Диагональ дисплея | 10,4 дюйма |
| Интерфейс | VGA, USB, RJ-45 |
| Внутренняя память | 256 Мб |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | -20 - 60 ℃ |
| Габариты | 421 х 221 х 115 мм |
| Габариты упаковки | 560 х 250 х 375 мм |
| Вес | 5 кг |
| Вес брутто | 7,3 кг |

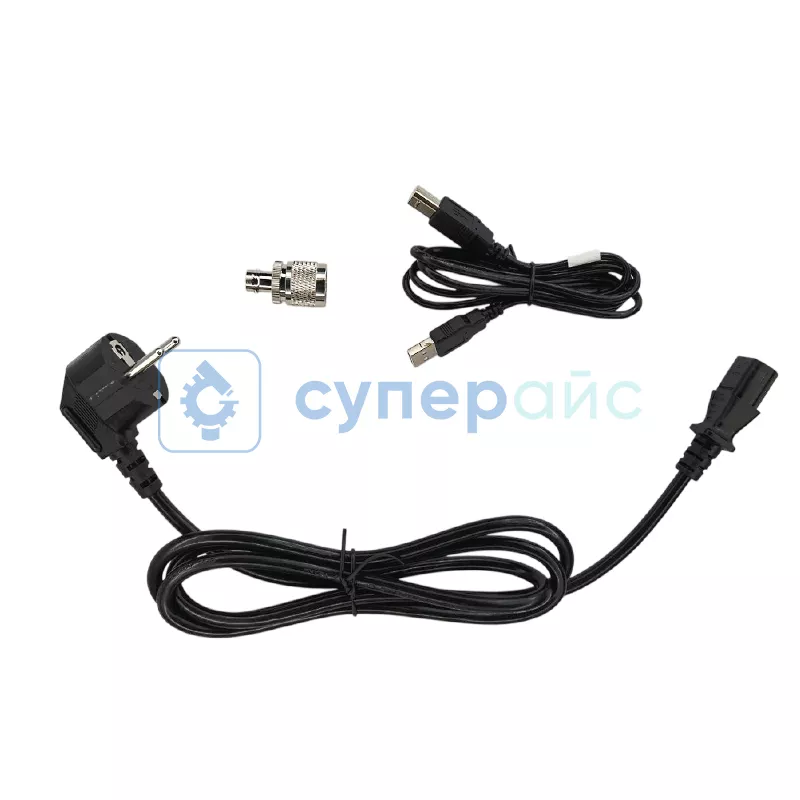

| Комплектация | анализатор спектра со следящим генератором PINTECH MSD6150A – 1 шт |
Обзорная таблица анализаторов спектра OWON
| Характеристики | PINTECH MSD6150 | PINTECH MSD6150A |
| Частотный диапазон | 9 кГц - 1,5 ГГц | |
| Полоса пропускания | 110 Гц - 500 кГц, 1 МГц, 3 МГц | |
| Разрешение частоты | 1 Гц | |
| Средний уровень шума | 150 дБм/Гц | |
| Генератор слежения | нет | есть |
| Средний уровень шума (без предусилителя) |
от 1 МГц до 10 МГц, -140 дБм стандарт, < -130 дБм от 10 МГц до 1 ГГц, -140 дБм стандарт, < -130 дБм от 1 ГГц до 1,5 ГГц, -138 дБм стандарт, < -128 дБм |
|
| Средний уровень шума (с предусилителем) |
от 1 МГц до 10 МГц, -160 дБм стандарт, < -150 дБм от 10 МГц до 1 ГГц, -160 дБм стандарт, < -150 дБм от 1 ГГц до 1,5 ГГц, -158 дБм стандарт, < -148 дБм |
|
| Интерфейс | USB Device, USB Host, VGA, LAN, RJ-45 | VGA, USB, RJ-45 |
PINTECH MSD6150A: Многофункциональный анализатор спектра с системой точных измерений
Анализатор спектра PINTECH MSD6150A формирует новый стандарт в области прецизионных RF-измерений. Этот прибор демонстрирует исключительную производительность в частотном диапазоне 9 кГц - 1,5 ГГц, объединяя возможности анализатора и генератора сигналов. Архитектура прибора предлагает высокое разрешение 1 Гц при минимальном уровне собственных шумов -150 дБм.
Измерительные характеристики:
- Широкий частотный диапазон с прецизионной системой калибровки
- Высокая пропускная способность обработки сигналов с полосой пропускания 110 Гц - 3 МГц
- Встроенный генератор слежения с диапазоном 100 кГц - 1,5 ГГц
- Улучшенная точность измерений с погрешностью менее 1,5 дБ
- Расширенный динамический диапазон с аттенюатором 0-40 дБ
Техническое превосходство:
Спектроанализатор PINTECH реализует схему обработки сигналов с фазовым шумом -110 дБн/Гц. Система обеспечивает исключительную точность измерений амплитуды с разрешением 0,01 дБ. Предусилитель 20 дБ с рабочей полосой 9 кГц - 3,6 ГГц гарантирует надежное обнаружение слабых сигналов.
Функциональные возможности:
- Анализ модуляционных характеристик с демодуляцией AM/FM/USB/LSB
- Измерение несущей частоты и мощности паразитных излучений
- Тестирование компонентов RF-тракта с использованием следящего генератора
- Детальный анализ спектральной чистоты сигналов
- Мониторинг электромагнитной совместимости и помех
Прикладное применение:
Анализатор спектра частот оптимален для тестирования беспроводных систем связи стандартов 2G-4G. Прибор эффективен при обслуживании телекоммуникационного оборудования и диагностике радиотрактов. Устройство востребовано в научных исследованиях и образовательных программах, а также при производственном контроле радиоэлектронной аппаратуры.
Интерфейс и управление:
Модель оснащена 10,4-дюймовым ЖК-экраном с разрешением 800×600 точек. Интерфейсы USB, VGA и RJ-45 обеспечивают интеграцию в автоматизированные системы. Встроенная память 256 МБ позволяет сохранять результаты измерений и пользовательские настройки.
PINTECH MSD6150A устанавливает новые стандарты в сегменте измерительных приборов, предлагая уникальное сочетание точности, функциональности и надежности для профессиональных RF-измерений. Универсальность и расширенные возможности делают этот спектроанализатор оптимальным решением для современных задач телекоммуникационной отрасли.
Отзывы PINTECH MSD6150A
Сарик Шиошвилли
11.04.2025 08:04:12
Искал анализатор в лабораторию, выбор у вас действительно большой. Сам не смог разобраться, менеджер Александр помог.
Встроенный следящий генератор удобно для анализа АЧХ фильтров и усилителей без необходимости во внешнем генераторе. Уверенно ловит слабые сигналы при настройке приемных трактов.
По работе замечаний пока нет, хотя прошло 2 месяца.
Встроенный следящий генератор удобно для анализа АЧХ фильтров и усилителей без необходимости во внешнем генераторе. Уверенно ловит слабые сигналы при настройке приемных трактов.
По работе замечаний пока нет, хотя прошло 2 месяца.
SUPEREYES.RU
14.04.2025 08:28:15
Сарик Шиошвилли
Искал анализатор в лабораторию, выбор у вас действительно большой. Сам не смог разобраться, менеджер Александр помог. Встроенный следящий генератор удобно для анализа АЧХ фильтров и усилителей без необходимости во внешнем генераторе. Уверенно ловит слабые сигналы при настройке приемных трактов. По работе замечаний пока нет, хотя прошло 2 месяца.
Искал анализатор в лабораторию, выбор у вас действительно большой. Сам не смог разобраться, менеджер Александр помог. Встроенный следящий генератор удобно для анализа АЧХ фильтров и усилителей без необходимости во внешнем генераторе. Уверенно ловит слабые сигналы при настройке приемных трактов. По работе замечаний пока нет, хотя прошло 2 месяца.
Добрый день!
Спасибо за подробный отзыв! Рады, что вы нашли подходящий анализатор в нашем ассортименте и остались довольны качеством работы прибора. Мы всегда стараемся предлагать широкий выбор оборудования и помогать с подбором. Функция встроенного следящего генератора действительно делает настройку и анализ значительно удобнее.
Надеемся, что прибор продолжит радовать вас стабильной работой.
С уважением, Администрация магазина Суперайс.
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16783
Модель (серия):
HSA2016A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20998
Модель (серия):
8155
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16782
Модель (серия):
HSA2030B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19314
Модель (серия):
-
Производитель:
TinySA
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16783
Модель (серия):
HSA2016A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17526
Модель (серия):
DSA832E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20965
Модель (серия):
XSA1032P-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17576
Модель (серия):
XSA815-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
41955
Модель (серия):
ZC3000
Производитель:
ZCTek
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1800°С
Добавить в избранное
Артикул (код товара):
41952
Модель (серия):
ZC3000
Производитель:
ZCTek
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1800°С
Добавить в избранное
Артикул (код товара):
40522
Модель (серия):
NF4000
Производитель:
IVTTCR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Добавить в избранное
Артикул (код товара):
39391
Модель (серия):
FK-RN5500 IT4
Производитель:
Fullkon
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
2000°С
Добавить в избранное
Артикул (код товара):
41966
Модель (серия):
TCP-500X-5
Производитель:
Bangce
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-270
Макс. измеряемая температура, °C:
1600°С
Добавить в избранное
Артикул (код товара):
7239
Модель (серия):
SML-868 TS
Производитель:
Shomlin
Страна производства:
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Да
Измерение макс. длины кабеля, м:
3000
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
1200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25818
Модель (серия):
-
Производитель:
CCF-SR1-OC
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4901
Модель (серия):
DSO8102E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
31316
Модель (серия):
SI-B165
Производитель:
Pro'skit
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
12
Тип:
электрический
Регулировка температуры:
Нет
Возм. смены жала:
да
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17329
Модель (серия):

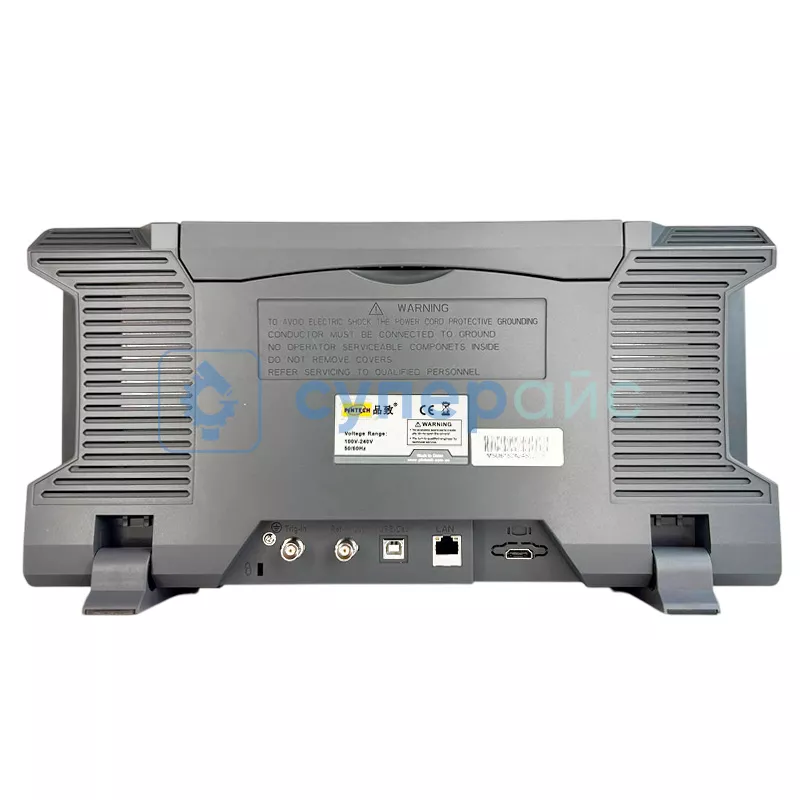

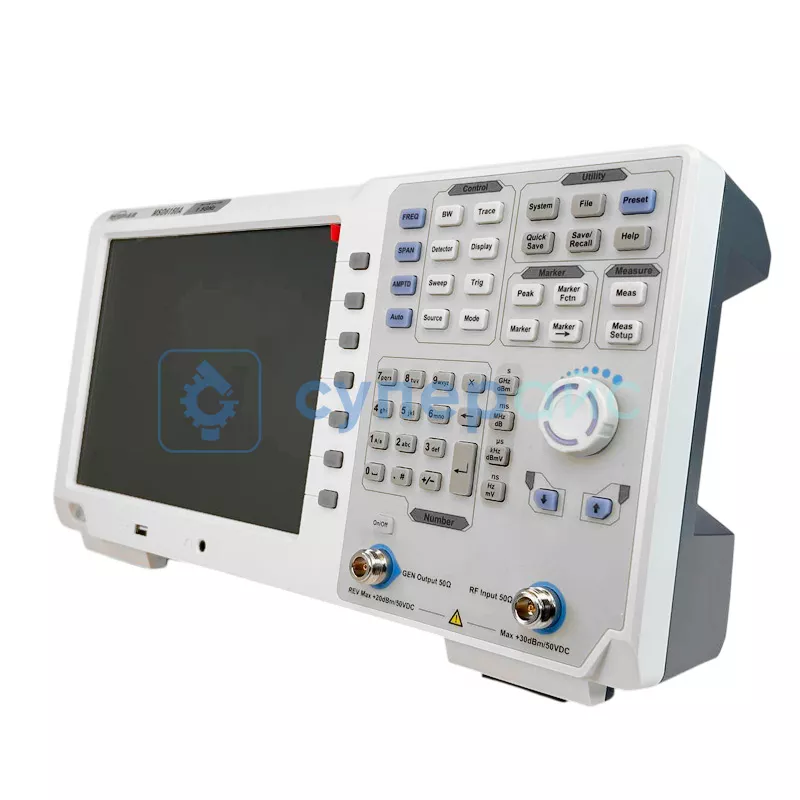

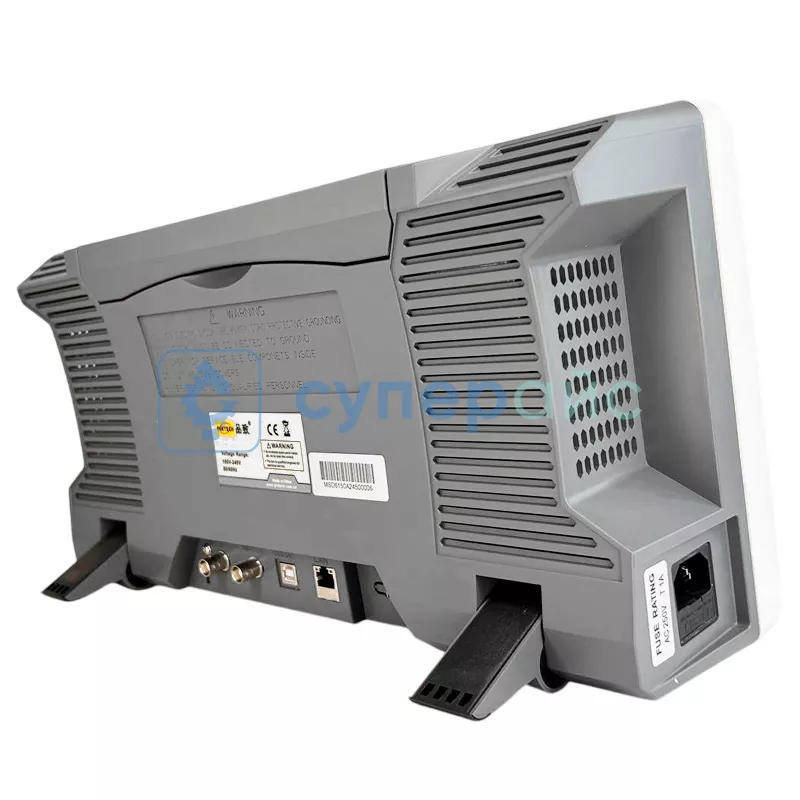

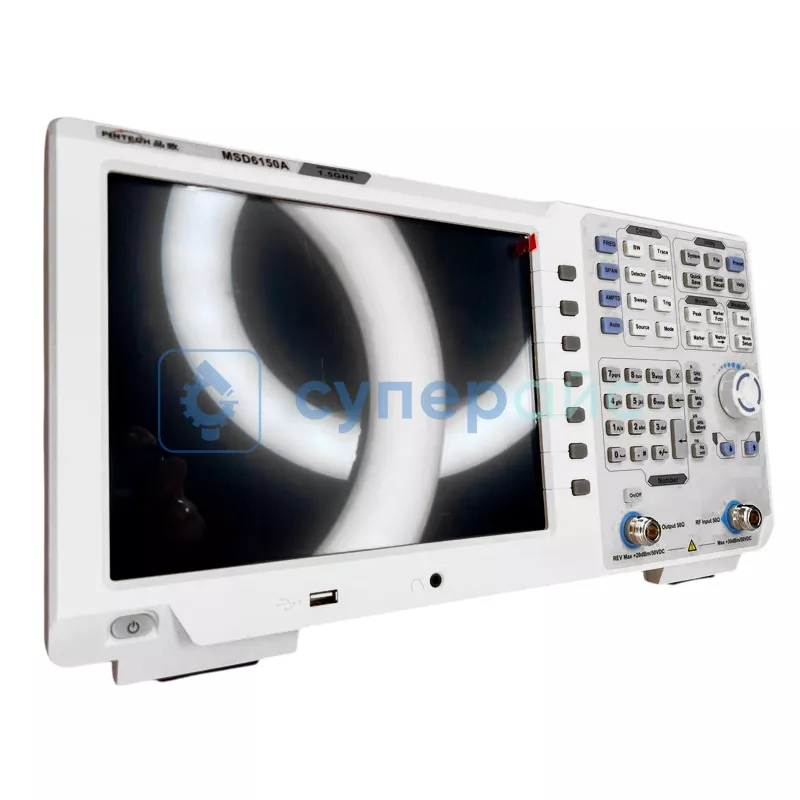

MSD6150A
Производитель:
PINTECH
Страна производства:
Гарантия, мес.:
12
Диапазон полосы пропускания:
110 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27204
Модель (серия):
ST-7500
Производитель:
Atten
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
400
Мин. температура нагрева, °C:
50
Макс. температура нагрева, °C:
500
Тип нагревательного элемента:
керамический
Добавить в избранное
Артикул (код товара):
19878
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
1-3
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
8
Частота дискретизации на канал, МВыб/с:
16
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6847
Модель (серия):
OSC482X
Производитель:
LOTO Instruments
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
4
Частота дискретизации на канал, МВыб/с:
50
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17526
Модель (серия):
DSA832E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
15770
Модель (серия):
K-816
Производитель:
Kaisi
Страна производства:
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
270
Мин. температура нагрева, °C:
80
Макс. температура нагрева, °C:
120
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18818
Модель (серия):
TO1154D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7112
Модель (серия):
NF-388
Производитель:
Noyafa
Страна производства:
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Да
Измерение макс. длины кабеля, м:
2000
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
21 760 руб.
-15%
18 496 руб.
Добавить в избранное
Артикул (код товара):
18776
Модель (серия):
TO1112
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
