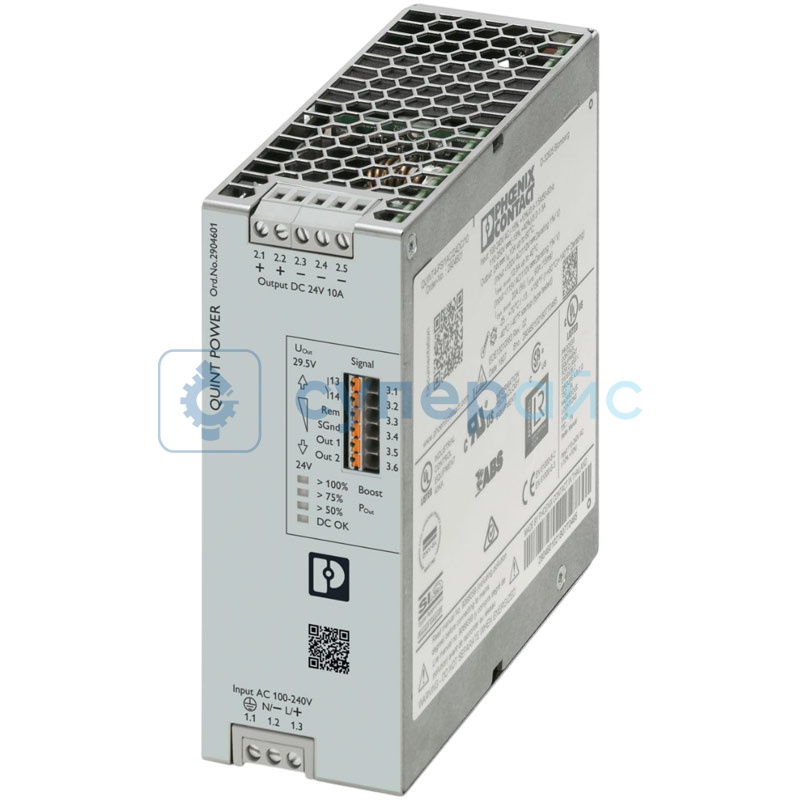

Блок питания для систем автоматизации Phoenix QUINT4-PS-1AC-24DC-10
Артикул (код товара): 40369
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
23 360 ₽
23 360 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
40369
Модель (серия)
QUINT4-PS-1AC-24DC-10
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix QUINT4-PS-1AC-24DC-10
Описание Phoenix QUINT4-PS-1AC-24DC-10
Технические характеристики Phoenix QUINT4-PS-1AC-24DC-10
| Входные параметры | |
| Тип сети | звездообразная конфигурация |
| Номинальный диапазон входного напряжения (AC) | 100 - 240 В AC |
| Рабочий диапазон входного напряжения (AC) | 100 - 240 В AC (-15 - +10 %) |
| Снижение мощности (Static Boost) | < 100 В AC (1 %/В) |
| Электрическая прочность | 300 В AC в течение 60 с |
| Типовые напряжения сети | 120 В AC / 230 В AC |
| Пусковой ток | < 12 А |
| Интеграл пускового тока (I²t) | < 0,7 А²·с |
| Ограничение пускового тока | 12 А |
| Частота сети | 50 - 60 Гц, допуск: -10 - +10 % |
| Время поддержки сети | 42 мс (120 В AC) / 44 мс (230 В AC) |
| Потребляемый ток | 3,4 А (100 В AC) / 2,8 А (120 В AC) / 1,5 А (230 В AC) / 1,5 А (240 В AC) |
| Номинальная мощность | 274 ВА |
| Защитная схема | защита от перенапряжений: варистор + газоразрядный ограничитель |
| Коэффициент мощности (cos φ) | 0,94 |
| Типичное время отклика | < 1 с |
| Типовое время реакции | 300 мс (из режима сна) |
| Внутренний предохранитель | 8 А (встроенный, медленный) |
| Рекомендуемый автоматический выключатель | 10 - 16 А (характеристики B, C, D, K) |
| Ток разряда PE | < 3,5 мА (1,7 мА при 264 В AC) |
| Номинальный диапазон входного напряжения (DC) | 110 - 250 В DC |
| Рабочий диапазон входного напряжения (DC) | 90 - 350 В DC (-18 - +40%) |
| Потребляемый ток | 3 А (при 110 В DC) / 1,3 А (при 250 В DC) |
| Выходные параметры | |
| КПД | 92,5 % (при 120 В AC) / 93,4 % (при 230 В AC) |
| Характеристика выхода | U/I Advanced / Smart HICCUP / FUSE MODE |
| Номинальное напряжение | 24 В DC |
| Диапазон настройки выходного напряжения | 24 - 29,5 В DC (при > 24 В DC мощность ограничена) |
| Номинальный выходной ток | 10 А |
| Статический буст (IStat.Boost) | 12,5 А |
| Динамический буст (IDyn.Boost) | 20 А (на 5 с) |
| Селективное отключение (ISFB) | 60 А (на 15 мс) |
| Типы автоматов защиты | A1 - A6 / B2 - B6 / C1 - C3 / Z1 - Z6 |
| Температурный дрейф | 60 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Контроль отклонений |
< 5 % (при изменении нагрузки 10 - 90% в статике) < 4 % (при динамическом изменении нагрузки 10 - 90%) < 0,25 % (при колебаниях входного напряжения ± 10 %) |
| Остаточная пульсация | < 30 мВ (среднеквадратичное значение) |
| Функции защиты | |
| Защита от перенапряжения | есть |
| Защита от короткого замыкания | есть |
| Работа без нагрузки | есть |
| Мощностные характеристики | |
| Выходная мощность | 240 Вт / 300 Вт / 480 Вт |
| Полная мощность |
336 ВА (120 В, Uвых=24 В, Iвых=статический буст) 345 ВА (230 В, Uвых=24 В, Iвых=статический буст) |
| Мощность потерь без нагрузки |
< 3 Вт (120 В AC) < 3 Вт (230 В AC) |
| Мощность потерь при номинальной нагрузке |
< 20 Вт (120 В AC) < 17 Вт (230 В AC) |
| Мощность потерь в SLEEP MODE |
< 3 Вт (120 В AC) < 3 Вт (230 В AC) |
| Коэффициент амплитуды (Crest Factor) | 1,5 (120 В AC) / 1,67 (230 В AC) |
| Время нарастания | < 1 с (Uвых = 10- 90 %) |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Сигнальные выходы | |
| Сигнальная земля (SGnd) | опорный потенциал для Out1, Out2 и Rem |
| Сигнальный выход 1 (настраиваемый) |
цифровой режим: 24 В DC, 20 мА по умолчанию: 24 В DC, 20 мА активируется при Uвых > 0.9 х USet |
| Сигнальный выход 2 (настраиваемый) |
аналоговый режим: 4 - 20 мА ± 5 % (нагрузка ≤ 400 Ом) по умолчанию: 24 В DC, 20 мА активируется при Pвых < Pном |
| Релейный выход 13/14 (настраиваемый) |
по умолчанию: замкнут (при Uвых > 0.9 USet) цифровой режим: 24 В DC, 1 А 30 В AC/DC, 0,5 А |
| Входные соединения | |
| Тип подключения | винтовое соединение |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 2,5 мм² гибкий провод: 2,5 мм² |
| AWG | 24 / 12 |
| Длина зачистки | 6,5 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 2,5 мм² гибкий провод: 2,5 мм² |
| Одножильные/гибкие с наконечником в изоляции | 0,25 мм² - 2,5 мм² |
| Одножильные/гибкие с наконечником без изоляции | 0,25 мм² - 2,5 мм² |
| AWG | 24 / 14 |
| Длина зачистки | 6,5 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Сигнальные подключения | |
| Тип подключения | Push-in (втычное соединение) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 1 мм² гибкий провод: 1,5 мм² |
| Одножильные/гибкие с наконечником в изоляции | 0,2 мм² - 0,75 мм² |
| Одножильные/гибкие с наконечником без изоляции | 0,2 мм² - 1,5 мм² |
| AWG | 24 / 16 |
| Длина зачистки | 8 мм |
| Сигнальная индикация и обработка | |
| Типы сигнальных выходов |
светодиодная индикация (LED) плавающий сигнальный контакт активный сигнальный выход Out1 (цифровой, настраиваемый) активный сигнальный выход Out2 (аналоговый, настраиваемый) дистанционный контакт сигнальная земля SGnd |
| Индикация выходной мощности (POut) |
100%: желтый светодиод (выходная мощность >240 Вт) 75%: зеленый светодиод (выходная мощность >180 Вт) 50%: зеленый светодиод (выходная мощность >120 Вт) |
| Индикация выходного напряжения (UOut) |
0.9 х USet: зеленый светодиод (постоянный) < 0.9 х USet: зеленый светодиод (мигающий) |
| Электрические характеристики | |
| Количество фаз | 1 |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые / регулярное испытания) |
| Испытательное напряжение изоляции (вход/PE) | 3,5 кВ AC (типовые испытания) / 2,4 кВ AC (регулярные испытания) |
| Рабочие частоты |
вспомогательный преобразователь: 90 - 110 кГц основной преобразователь: 50 - 245 кГц PFC-каскад: 35 - 700 кГц |
| Особенности | |
| Технология SFB (Selective Fuse Breaking) | cелективное отключение стандартных автоматических выключателей, позволяющее параллельно подключенным нагрузкам продолжать работу |
| Превентивный мониторинг функций | заблаговременное оповещение о критических состояниях системы до возникновения ошибок |
| Гибкая настройка через NFC | возможность регулировки порогов сигнализации и характеристических кривых для максимальной доступности системы |
| Бесперебойная работа параллельных нагрузок | есть |
| Статический буст (Static Boost) | есть |
| Динамический буст (Dynamic Boost) | есть |
| Встроенный газоразрядный ограничитель перенапряжений | есть |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95% (при 25 °C, без конденсата) |
| Максимальная высота | ≤ 5000 м (коррекция параметров выше 2000 м) |
| Материал |
материал корпуса: металл версия кожуха: нержавеющая сталь X6Cr17 боковые элементы: алюминий |
| Степень защиты | IP20 |
| Класс горючести (UL 94) | V0 (корпус/клеммы) |
| Монтажные параметры |
тип монтажа: на DIN-рейку стандарт рейки: NS 35, EN 60715 (горизонтальный монтаж) Рекомендации по установке: при мощности ≥ 50%: горизонтальный зазор: 5 мм расстояние до активных компонентов: 15 мм вертикальный зазор: 50 мм при мощности < 50%: горизонтальный зазор: 0 мм верхний зазор: 40 мм нижний зазор: 20 мм защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) |
при 25°C: >1 251 000 ч при 40°C: >783 000 ч при 60°C: >377 000 ч |
| Габариты изделия | 50 х 130 х 125 мм |
| Вес нетто | 869 г |
| Вес брутто | 1,15 кг |
| Комплектация | блок питания Phoenix QUINT4-PS-1AC-24DC-10 – 1 шт |
