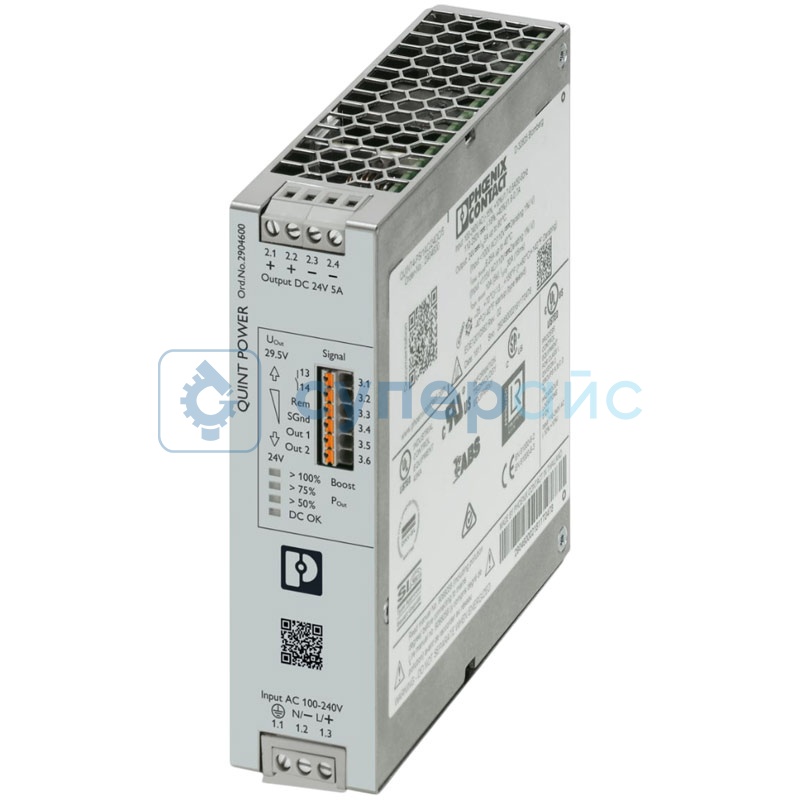

Блок питания на DIN-рейку Phoenix QUINT4-PS-1AC-24DC-5
Код товара: 40375

Функция последовательного соединение
Номинальное входное напряжение: 100 - 240 В AC
Номинальное выходное напряжение: 24 В DC
Номинальный выходной ток: 5 А
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Функция последовательного соединение
Номинальное входное напряжение: 100 - 240 В AC
Номинальное выходное напряжение: 24 В DC
Номинальный выходной ток: 5 А
Технические характеристики Phoenix QUINT4-PS-1AC-24DC-5
Входные параметры | |
Тип сети | звездообразная конфигурация |
Номинальный диапазон входного напряжения (AC) | 100 - 240 В AC |
Рабочий диапазон входного напряжения (AC) | 100 - 240 В AC (-15 - +10 %) |
Снижение мощности (Static Boost) | < 100 В AC (1 %/В) |
Электрическая прочность | 300 В AC в течение 60 с |
Типовые напряжения сети | 120 В AC / 230 В AC |
Пусковой ток | < 14 А |
Интеграл пускового тока (I²t) | < 0,3 А²·с |
Ограничение пускового тока | 14 А |
Частота сети | 50 - 60 Гц, допуск: -10 - +10 % |
Время поддержки сети | 28 мс (120 В AC) / 38 мс (230 В AC) |
Потребляемый ток | 1,7 А (100 В AC) / 1,5 А (120 В AC) / 0,9 А (230 В AC) / 0,8 А (240 В AC) |
Номинальная мощность | 163 ВА |
Защитная схема | защита от перенапряжений: варистор + газоразрядный ограничитель |
Коэффициент мощности (cos φ) | 0,82 |
Типовое время реакции | 300 мс (из режима сна) |
Внутренний предохранитель | 6,3 А (встроенный, медленный) |
Рекомендуемый автоматический выключатель | 6 - 16 А (характеристики B, C, D, K) |
Ток разряда PE | < 3,5 мА (1,1 мА при 264 В AC) |
Номинальный диапазон входного напряжения (DC) | 110 - 250 В DC |
Рабочий диапазон входного напряжения (DC) | 110 - 350 В DC (-18 - +40%) |
Потребляемый ток | 1,6 А (при 110 В DC) / 0,7 А (при 250 В DC) |
Выходные параметры | |
КПД | 88,8 % (при 120 В AC) / 89,2 % (при 230 В AC) |
Характеристика выхода | U/I Advanced / Smart HICCUP / FUSE MODE |
Номинальное напряжение | 24 В DC |
Диапазон настройки выходного напряжения | 24 - 29,5 В DC (при > 24 В DC мощность ограничена) |
Номинальный выходной ток | 5 А |
Статический буст (IStat.Boost) | 6,25 А |
Динамический буст (IDyn.Boost) | 10 А (на 5 с) |
Селективное отключение (ISFB) | 30 А (на 15 мс) |
Типы автоматов защиты | A1 - A4 / B2 / C1 - C2 / Z1 - Z4 |
Температурный дрейф | 60 - 70 °C (2,5 %/K) |
Обратная связь по напряжению | ≤ 35 В DC |
Контроль отклонений |
< 0,5 % (при изменении нагрузки 10 - 90% в статике) < 4 % (при динамическом изменении нагрузки 10 - 90%) < 0,25 % (при колебаниях входного напряжения ± 10 %) |
Остаточная пульсация | < 30 мВ (среднеквадратичное значение) |
Функции защиты | |
Защита от перенапряжения | есть |
Защита от короткого замыкания | есть |
Работа без нагрузки | есть |
Мощностные характеристики | |
Выходная мощность | 120 Вт / 150 Вт / 240 Вт |
Полная мощность |
180 ВА (120 В, Uвых=24 В, Iвых=статический буст) 198 ВА (230 В, Uвых=24 В, Iвых=статический буст) |
Мощность потерь без нагрузки |
< 3 Вт (120 В AC) < 3 Вт (230 В AC) |
Мощность потерь при номинальной нагрузке |
< 17 Вт (120 В AC) < 16 Вт (230 В AC) |
Мощность потерь в SLEEP MODE |
< 3 Вт (120 В AC) < 3 Вт (230 В AC) |
Коэффициент амплитуды (Crest Factor) | 1,55 (120 В AC) / 1,78 (230 В AC) |
Время нарастания | 50 мс (Uвых = 10- 90 %) |
Параллельное соединение | есть (для резервирования и увеличения мощности) |
Последовательное соединение | есть |
Сигнальные выходы | |
Сигнальная земля (SGnd) | опорный потенциал для Out1, Out2 и Rem |
Сигнальный выход 1 (настраиваемый) |
цифровой режим: 24 В DC, 20 мА по умолчанию: 24 В DC, 20 мА активируется при Uвых > 0.9 х USet |
Сигнальный выход 2 (настраиваемый) |
аналоговый режим: 4 - 20 мА ± 5 % (нагрузка ≤ 400 Ом) по умолчанию: 24 В DC, 20 мА активируется при Pвых < Pном |
Релейный выход 13/14 (настраиваемый) |
по умолчанию: замкнут (при Uвых > 0.9 USet) цифровой режим: 24 В DC, 1 А 30 В AC/DC, 0,5 А |
Входные соединения | |
Тип подключения | винтовое соединение |
Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
Максимальное сечение провода |
жесткий провод: 2,5 мм² гибкий провод: 2,5 мм² |
Одножильные/гибкие с наконечником в изоляции | 0,25 мм² - 2,5 мм² |
Одножильные/гибкие с наконечником без изоляции | 0,25 мм² - 2,5 мм² |
AWG | 24 / 14 |
Длина зачистки | 6,5 мм |
Момент затяжки | 0,5 - 0,6 Нм |
Выходные соединения | |
Тип подключения | винтовое соединение |
Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
Максимальное сечение провода |
жесткий провод: 2,5 мм² гибкий провод: 2,5 мм² |
Одножильные/гибкие с наконечником в изоляции | 0,25 мм² - 2,5 мм² |
Одножильные/гибкие с наконечником без изоляции | 0,25 мм² - 2,5 мм² |
AWG | 24 / 14 |
Длина зачистки | 6,5 мм |
Момент затяжки | 0,5 - 0,6 Нм |
Сигнальные подключения | |
Тип подключения | Push-in (втычное соединение) |
Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
Максимальное сечение провода |
жесткий провод: 1 мм² гибкий провод: 1,5 мм² |
Одножильные/гибкие с наконечником в изоляции | 0,2 мм² - 0,75 мм² |
Одножильные/гибкие с наконечником без изоляции | 0,2 мм² - 1,5 мм² |
AWG | 24 / 16 |
Длина зачистки | 8 мм |
Сигнальная индикация и обработка | |
Типы сигнальных выходов |
светодиодная индикация (LED) плавающий сигнальный контакт активный сигнальный выход Out1 (цифровой, настраиваемый) активный сигнальный выход Out2 (аналоговый, настраиваемый) дистанционный контакт сигнальная земля SGnd |
Индикация выходной мощности (POut) |
100%: желтый светодиод (выходная мощность >240 Вт) 75%: зеленый светодиод (выходная мощность >180 Вт) 50%: зеленый светодиод (выходная мощность >120 Вт) |
Индикация выходного напряжения (UOut) |
0.9 х USet: зеленый светодиод (постоянный) < 0.9 х USet: зеленый светодиод (мигающий) |
Электрические характеристики | |
Количество фаз | 1 |
Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые / регулярное испытания) |
Испытательное напряжение изоляции (вход/PE) | 3,5 кВ AC (типовые испытания) / 2,4 кВ AC (регулярные испытания) |
Рабочие частоты |
вспомогательный преобразователь: 90 - 110 кГц основной преобразователь: 50 - 235 кГц PFC-каскад: 55 - 625 кГц |
Особенности | |
Технология SFB (Selective Fuse Breaking) | cелективное отключение стандартных автоматических выключателей, позволяющее параллельно подключенным нагрузкам продолжать работу |
Превентивный мониторинг функций | заблаговременное оповещение о критических состояниях системы до возникновения ошибок |
Гибкая настройка через NFC | возможность регулировки порогов сигнализации и характеристических кривых для максимальной доступности системы |
Бесперебойная работа параллельных нагрузок | есть |
Статический буст (Static Boost) | есть |
Динамический буст (Dynamic Boost) | есть |
Встроенный газоразрядный ограничитель перенапряжений | есть |
Общие характеристики | |
Рабочая температура | -25 - 70 °С |
Температура хранения | -40 - 85 °С |
Влажность | ≤ 95% (при 25 °C, без конденсата) |
Максимальная высота | ≤ 5000 м (коррекция параметров выше 2000 м) |
Материал |
материал корпуса: металл версия кожуха: нержавеющая сталь X6Cr17 боковые элементы: алюминий |
Степень защиты | IP20 |
Класс горючести (UL 94) | V0 (корпус/клеммы) |
Монтажные параметры |
тип монтажа: на DIN-рейку стандарт рейки: NS 35, EN 60715 (горизонтальный монтаж) Рекомендации по установке: при мощности ≥ 50%: горизонтальный зазор: 5 мм расстояние до активных компонентов: 15 мм вертикальный зазор: 50 мм при мощности < 50%: горизонтальный зазор: 0 мм верхний зазор: 40 мм нижний зазор: 20 мм защитное покрытие: отсутствует |
Наработка на отказ (MTBF) |
при 25°C: >1 532 000 ч при 40°C: >930 000 ч при 60°C: >431 000 ч |
Габариты изделия | 36 х 130 х 125 мм |
Вес нетто | 685 г |
Вес брутто | 916 г |
Комплектация | блок питания Phoenix QUINT4-PS-1AC-24DC-5 – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
