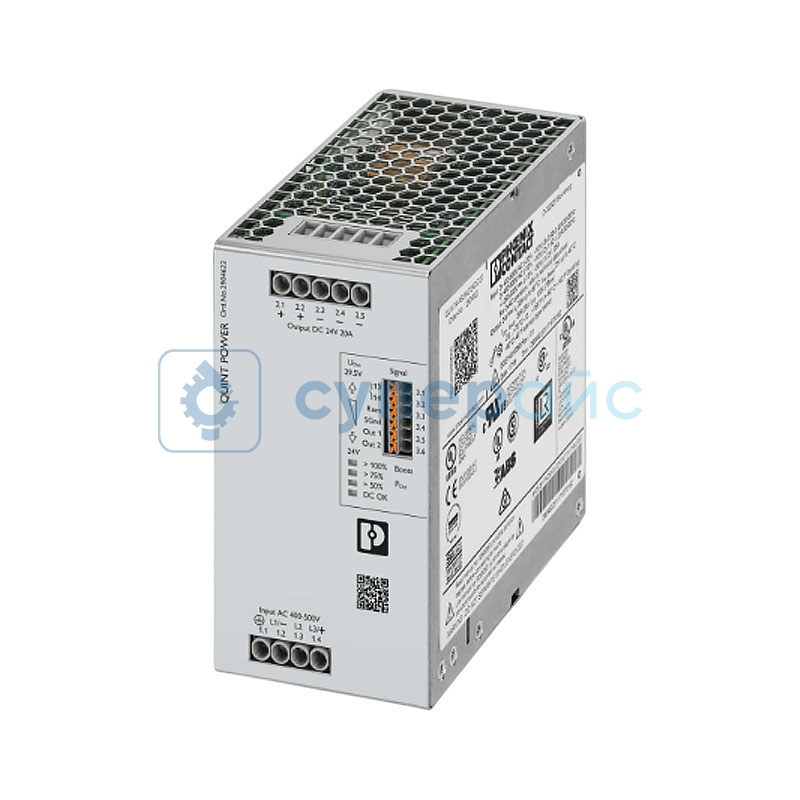

Питающий модуль Phoenix QUINT4-PS-3AC-24DC-20
Артикул (код товара): 40363
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
33 519 ₽
33 519 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
40363
Модель (серия)
QUINT4-PS-3AC-24DC-20
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix QUINT4-PS-3AC-24DC-20
Артикул (код товара)
40363
Модель (серия)
QUINT4-PS-3AC-24DC-20
Страна производства
-
Гарантия, мес.
12
Выход. напряжение, В
24
Выходной ток, А
20
Мощность, Вт
Степень защиты IP
IP20
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от короткого замыкания
Защита от короткого замыкания
Вес (кг)
1,581
Сложность
2
Описание Phoenix QUINT4-PS-3AC-24DC-20
Технические характеристики Phoenix QUINT4-PS-3AC-24DC-20
| Входные параметры | |
| Номинальный диапазон входного напряжения (AC) | 3 х 400 - 500 В AC / 2 х 400 - 500 В AC |
| Рабочий диапазон входного напряжения (AC) | 3 х 320 - 550 В AC (-20 - +10%) / 2 х 360 - 550 В AC (-10 - +10%) |
| Стандартное напряжение | 400 В AC / 480 В AC |
| Пусковой ток | < 2 А (типичное значение) |
| Интеграл пускового тока | < 0,1 А²·с |
| Ограничение пускового тока | 2 А |
| Частота сети | 50 - 60 Гц (± 10 %) |
| Время поддержки сети | 33 мс (3 х 400 В AC / 3 х 480 В AC) |
| Потребляемый ток | 3 х 0,99 А (400 В AC) / 3 х 0,81 А (480 В AC) / 2 х 1,62 А (400 В AC) / 2 х 1,37 А (480 В AC) |
| Номинальная мощность | 541 ВА |
| Коэффициент мощности (cos φ) | 0,94 |
| Типичное время отклика | < 1 с |
| Допустимые резервные предохранители | B6, B10, B16 (AC) |
| Рекомендуемые входные защитные автоматы | 3 х 4 - 20 А (AC: характеристики B, C) |
| Ток разряда PE | < 3,5 мА |
| Номинальный диапазон входного напряжения (DC) | ± 260 - 300 В DC |
| Диапазон входного напряжения (DC) | ± 226 - 390 В DC (-13 - +30%) |
| Потребляемый ток | 1,23 А (± 260 В DC) / 1,06 А (± 300 В DC) |
| Выходные параметры | |
| КПД | 93,9 % (400 В AC) / 93,8 % (480 В AC) |
| Характеристика выхода |
U/I Advanced с режимами: Smart HICCUP (плавный пуск) FUSE MODE (аварийный режим) |
| Номинальное напряжение | 24 В DC |
| Диапазон настройки выходного напряжения | 24 - 29,5 В DC (с ограничением мощности) |
| Номинальный выходной ток | 20 А |
| Static Boost | 25 А (постоянный) |
| Селективное отключение | 120 А (15 мс) |
| Типы термомагнитных автоматов | A1 - A16 / B2 - B13 / C1 - C6 / Z1 - Z16 |
| Температурный дрейф | 60 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Контроль отклонений |
< 0,5 % (при изменении нагрузки 10 - 90% в статике) < 3 % (при динамическом изменении нагрузки 10 - 90%) < 0,25 % (при колебаниях входного напряжения ± 10 %) |
| Остаточная пульсация | < 40 мВ (среднеквадратичное значение) |
| Функции защиты | |
| Защита от перенапряжения на выходе (OVP) | есть |
| Защита от короткого замыкания | есть |
| Мощностные характеристики | |
| Выходная мощность | 480 / 600 / 720 Вт |
| Пульсации при пиковой нагрузке | < 5 мВ (20 МГц) |
| Потребление без нагрузки | 7 Вт |
| Потери при номинальной нагрузке | 32 Вт |
| Потребляемая мощность в спящем режиме | 5 Вт |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Сигнальные выходы | |
| Выход Out 1 (программируемый) |
тип: цифровой параметры: 24 В DC, 20 мА режим по умолчанию: активируется при Uвых > 0,9 х Uуст |
| Выход Out 2 (программируемый) |
режимы работы: цифровой: 24 В DC, 20 мА аналоговый: 4 - 20 мА (± 5 %, нагрузка ≤ 400 Ом) |
| Релейный выход 13/14 |
тип: "Сухой контакт" режим по умолчанию: замыкается при Uвых > 0,9 х Uуст нагрузочная способность: 24 В DC / 1 А; 30 В AC/DC / 0.5 А |
| Входные соединения | |
| Тип подключения | винтовое соединение |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 6 мм² гибкий провод: 4 мм² |
| Обжимные наконечники |
с изоляцией: 0,25 - 4 мм² без изоляции: 0,25 - 4 мм² |
| AWG | 24 - 10 |
| Длина зачистки | 8 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 6 мм² гибкий провод: 4 мм² |
| AWG | 24 - 10 |
| Длина зачистки | 8 мм |
| Сигнальная индикация и обработка | |
| Типы сигналов |
светодиод (LED) активный выход (открытый коллектор) релейный контакт ("сухой контакт") |
| Индикация работы | зелёный светодиод |
| Электрические характеристики | |
| Количество фаз | 3 |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые испытания) |
| Испытательное напряжение изоляции (вход/PE) | 3,5 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Особенности | |
| Селективное плавкое отключение для защиты параллельных нагрузок | есть |
| Персонализация параметров через беспроводное соединение | есть |
| Мониторинг состояния системы с предупреждением о неисправностях | есть |
| Встроенный газоразрядник и буфер 20 мс для защиты от помех | есть |
| Настройка характеристик через NFC | есть |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95 % (без конденсата) |
| Максимальная высота | до 5000 м (снижение параметров выше 2000 м) |
| Материал |
материал корпуса: металл (нерж. сталь X6Cr17) боковые компоненты: алюминий |
| Степень защиты | IP20 |
| Класс горючести (UL 94) | V0 (корпус/клеммы) |
| Монтажные параметры |
расстояние для монтажа: слева/справа: 5 мм; сверху/снизу: 50 мм тип монтажа: DIN-рейка положение монтажа: горизонтально на DIN-рейке NS35 (соответствует EN60715) защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) |
при 25°C: >985 000 ч при 40°C: >638 000 ч при 60°C: >311 000 ч |
| Габариты изделия | 70 х 130 х 125 мм |
| Вес нетто | 1,203 кг |
| Вес брутто | 1,581 кг |
| Комплектация | блок питания Phoenix QUINT4-PS-3AC-24DC-20 – 1 шт |
