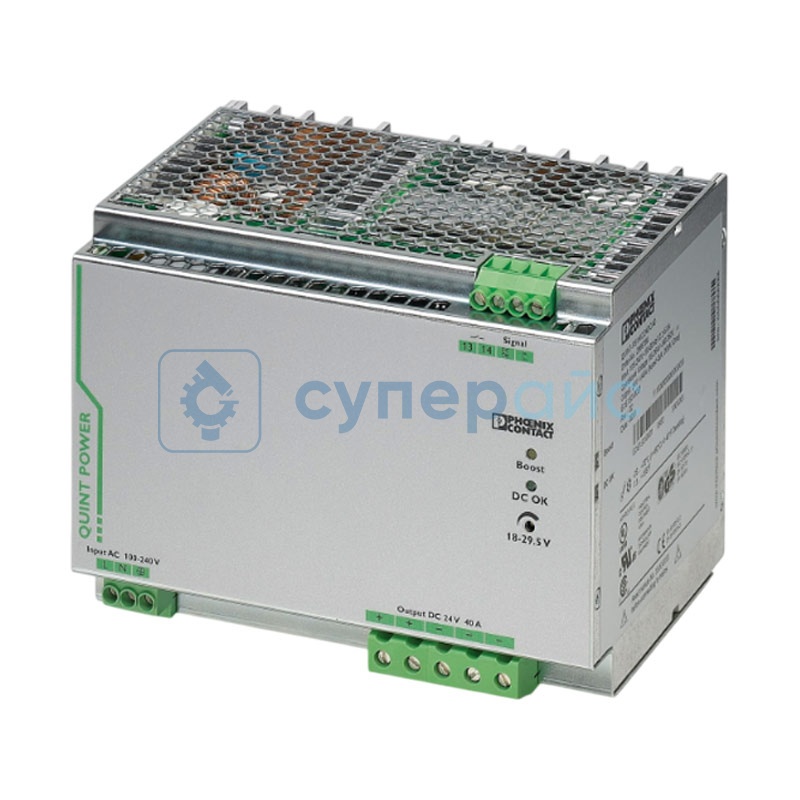

Промышленный блок питания Phoenix QUINT-PS-1AC-24DC-40
Артикул (код товара): 40354
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
58 450 ₽
58 450 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
40354
Модель (серия)
QUINT-PS-1AC-24DC-40
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix QUINT-PS-1AC-24DC-40
Артикул (код товара)
40354
Модель (серия)
QUINT-PS-1AC-24DC-40
Страна производства
-
Гарантия, мес.
12
Выход. напряжение, В
24
Мощность, Вт
Степень защиты IP
IP20
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от короткого замыкания
Защита от короткого замыкания
Вес (кг)
3,82
Сложность
2
Описание Phoenix QUINT-PS-1AC-24DC-40
Технические характеристики Phoenix QUINT-PS-1AC-24DC-40
| Входные параметры | |
| Номинальный диапазон входного напряжения (AC) | 100 - 240 В AC |
| Диапазон входного напряжения (AC) | 85 - 264 В AC |
| Падение напряжения | < 100 В AC (1 %/В) |
| Диапазон входного напряжения (AC) | 85 - 264 В AC |
| Диапазон входного напряжения (DC) | 900 - 300 В DC (UL 508: ≤ 250 В DC) |
| Диэлектрическая прочность | 300 В AC (60 сек) |
| Тип напряжения питания | AC |
| Пусковой ток | < 15 А (типичное значение) |
| Интеграл пускового тока | < 1,7 А²·с |
| Частота сети | 45 - 65 Гц (±10%) |
| Время поддержки сети | > 35 мс (120 В AC), > 35 мс (230 В AC) |
| Потребляемый ток | 8,8 А (120 В AC) / 4,6 А (230 В AC) / 9,5 А (110 В DC) / 4,7 А (220 В DC) |
| Номинальная мощность | 1157 ВА |
| Защитная схема | защита от переходных процессов в сети; варистор, газоразрядный разрядник |
| Коэффициент мощности (cos φ) | 0,88 |
| Типичное время отклика | < 0,7 с |
| Входной предохранитель | 20 А (медленный, внутренний) |
| Допустимые резервные предохранители | B16, B25 (AC) |
| Допустимые резервные предохранители DC | подключить подходящий предохранитель |
| Рекомендуемые входные защитные автоматы | 16 - 20 А (AC: характеристики B, C, D, K) |
| Ток разряда PE | < 3,5 мА |
| Номинальный диапазон входного напряжения (DC) | 120 - 300 В DC (UL 508: ≤ 250 В DC) |
| Диапазон входного напряжения (DC) | 90 - 300 В DC (UL 508: ≤ 250 В DC) |
| Падение напряжения (DC) | < 120 В DC (0,5 %/В) |
| Выходные параметры | |
| КПД | КПД: > 92% (230 В AC при номинальной нагрузке) |
| Характеристика выхода | U/I (напряжение/ток) |
| Номинальное напряжение | 24 В DC ± 1 % |
| Диапазон настройки выходного напряжения | 18 - 29,5 В DC (> 24 В DC, с ограничением по мощности) |
| Номинальный выходной ток | 45 мА |
| POWER BOOST | 45 А |
| Селективное усиление | 215 А (12 мс) |
| Тип термомагнитного выключателя | B2 / B4 / B6 / B10 / B16 / B25 / C2 / C4 / C6 / C13 |
| Температурный дрейф | 60 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Остаточная пульсация | < 30 мВ (среднеквадратичное значение, при номинальном режиме) |
| Функции защиты | |
| Защита от перенапряжения на выходе (OVP) | есть |
| Защита от короткого замыкания | есть |
| Мощностные характеристики | |
| Выходная мощность | 960 Вт |
| Потребление без нагрузки | 14 Вт |
| Потери при номинальной нагрузке | 80 Вт |
| Время нарастания | < 0,1 с |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Сигналы и управление | |
| DC OK (активный выход) |
диапазон коммутируемого напряжения: 18 В - 24 В DC выходное напряжение: + 24 В DC максимальный пусковой ток: ≤ 20 мА (с защитой от КЗ) |
| DC OK (релейный выход, "сухой контакт") |
максимальное коммутируемое напряжение: 30 В AC / 24 В DC максимальный пусковой ток: 0,5 А ток при постоянной нагрузке: 1 А |
| POWER BOOST (активный выход) |
диапазон коммутируемого напряжения: 18 - 24 В DC выходное напряжение: + 24 В DC максимальный пусковой ток: ≤ 20 мА (с защитой от КЗ) ток при постоянной нагрузке: ≤ 20 мА |
| Входные соединения | |
| Тип подключения | винтовое соединение (М3) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 6 мм² гибкий провод: 4 мм² |
| Наконечники |
с изоляцией: 0,25 - 4 мм² без изоляции: 0,25 - 4 мм² |
| AWG | 14 - 10 |
| Длина зачистки | 7 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение (М4) |
| Минимальное сечение провода |
жесткий провод: 0,5 мм² гибкий провод: 0,5 мм² |
| Максимальное сечение провода |
жесткий провод: 16 мм² гибкий провод: 16 мм² |
| AWG | 8 - 6 |
| Длина зачистки | 10 мм |
| Момент затяжки | 1,2 - 1,5 Нм |
| Сигнальные соединения | |
| Тип подключения | винтовое соединение (М3) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 6 мм² гибкий провод: 4 мм² |
| AWG | 24 - 10 |
| Длина зачистки | 8 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Сигнальная индикация и обработка | |
| Типы сигналов |
светодиод (LED) активный выход (открытый коллектор) релейный контакт ("сухой контакт") |
| Электрические характеристики | |
| Количество фаз | 1 |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые испытания) |
| Испытательное напряжение изоляции (вход/PE) | 3,5 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Особенности | |
| Обеспечивает селективную защиту системы | есть |
| Предварительный мониторинг функций для высокой системной доступности | есть |
| Генерирует предупреждения до возникновения неисправностей | есть |
| SFB технология (селективное отключение при КЗ) | есть |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95 % (без конденсата) |
| Максимальная высота | ≤ 4000 м |
| Материал |
материал корпуса: металл тип покрытия: оцинкованная сталь (без коррозии, класс VI) |
| Степень защиты | IP20 |
| Монтажные параметры |
расстояние для монтажа: слева/справа: 5 мм; сверху/снизу: 50 мм тип монтажа: DIN-рейка положение монтажа: горизонтально на DIN-рейке NS35 (соответствует EN60715) защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) |
при 25°C: >900 000 ч при 40°C: >530 000 ч при 60°C: >240 000 ч |
| Габариты изделия | 180 х 130 х 125 мм |
| Вес нетто | 3,439 кг |
| Вес брутто | 3,82 кг |
| Комплектация | блок питания Phoenix QUINT-PS-1AC-24DC-40 – 1 шт |
