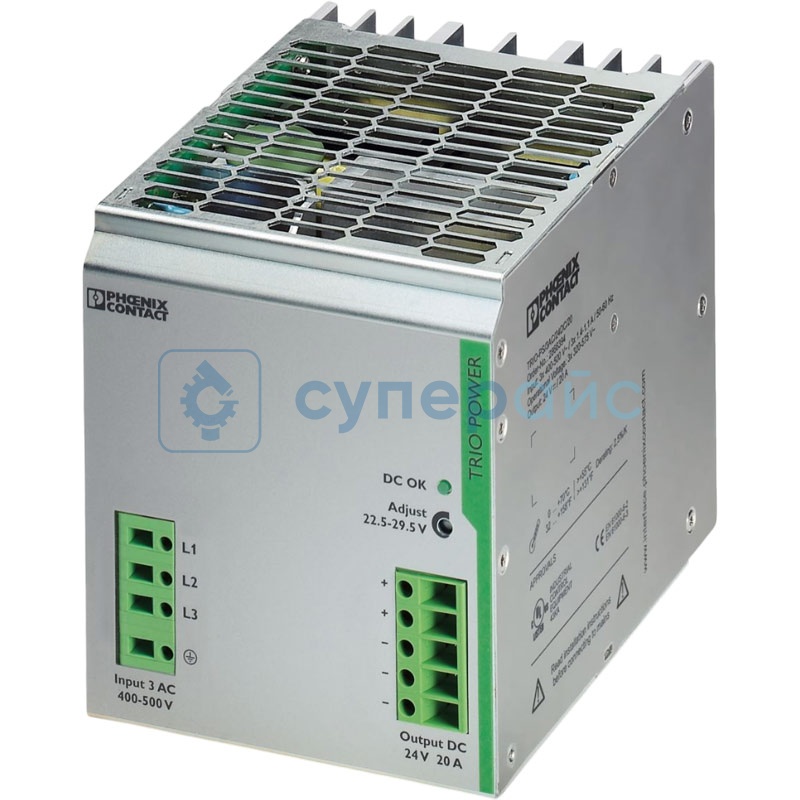

Блок питания Phoenix TRIO-PS-3AC-24DC-20
Код товара: 40367
Гарантия 12 месяцев
О товаре Защитный варистор + подавление переходных помех
Номинальное входное напряжение: 3 х 400 - 500 В AC
Коэффициент мощности (cos φ): 0,67
Номинальная мощность: 793 ВА
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Защитный варистор + подавление переходных помех
Номинальное входное напряжение: 3 х 400 - 500 В AC
Коэффициент мощности (cos φ): 0,67
Номинальная мощность: 793 ВА
Технические характеристики Phoenix TRIO-PS-3AC-24DC-20
| Входные параметры | |
| Номинальный диапазон входного напряжения (AC) | 3 х 400 - 500 В AC |
| Рабочий диапазон входного напряжения (AC) |
3 х 320 - 575 В AC (снижение мощности < 360 В AC: 1,5 %/В) 2-фазный режим: 2 х 360 - 575 В AC |
| Пусковой ток | < 15 А |
| Интеграл пускового тока (I²t) | < 0,5 А²·с |
| Частота сети | 45 - 65 Гц |
| Время поддержки сети | > 17 мс (3 х 400 В AC) |
| Потребляемый ток | 3 х 1,1 А (400 В AC) / 3 х 0,8 А (480 В AC) |
| Номинальная мощность | 793 ВА |
| Защитная схема | варистор + подавление переходных помех |
| Коэффициент мощности (cos φ) | 0,67 |
| Типичное время отклика | < 1 с |
| Допустимые резервные предохранители | B6, B10, B16 |
| Рекомендуемые входные защитные автоматы | 6 - 16 А (AC: характеристики B, C, D, K) |
| Ток разряда PE | < 3,5 мА |
| Выходные параметры | |
| КПД | 91 % (при 400 В AC и номинальной нагрузке) |
| Характеристика выхода | U/I (напряжение/ток) |
| Номинальное напряжение | 24 В DC ± 1 % |
| Диапазон настройки выходного напряжения | 22,5 - 29,5 В DC (при > 24 В DC мощность ограничена) |
| Номинальный выходной ток | 20 А |
| Температурный дрейф | 55 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Максимальная емкостная нагрузка | не ограничена |
| Ограничение тока | ~ 25 А |
| Контроль отклонений |
< 1 % (при изменении нагрузки 10 - 90% в статике) < 2 % (при динамическом изменении нагрузки 10 - 90%) < 0,1 % (при колебаниях входного напряжения ± 10 %) |
| Остаточная пульсация | < 10 мВ (среднеквадратичное значение) |
| Функции защиты | |
| Защита от перенапряжения на выходе (OVP) | есть |
| Защита от короткого замыкания | есть |
| Мощностные характеристики | |
| Выходная мощность | 480 Вт |
| Пульсации при нагрузке | < 30 мВ (пик-пик) |
| Потери |
холостой ход: < 6 Вт номинальная нагрузка: < 48 Вт |
| Время нарастания | < 2 мс (10 - 90 % Uвых) |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Входные соединения | |
| Тип подключения | винтовое соединение (М2,5) |
| Сечение провода |
жёсткий (мин./макс.): 0,2 мм² / 2,5 мм² гибкий (мин./макс.): 0,2 мм² / 2,5 мм² |
| AWG (мин./макс.) | 24 / 14 |
| Длина зачистки | 9 мм |
| Момент затяжки | 0,4 - 0,5 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение (М3) |
| Сечение провода |
жёсткий (мин./макс.): 0,5 мм² / 6 мм² гибкий (мин./макс.): 0,5 мм² / 4 мм² |
| AWG (мин./макс.) | 12 / 10 |
| Длина зачистки | 14 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Сигнальная индикация и обработка | |
| Тип индикации | светодиодная индикация (LED) |
| Индикация работы | зелёный LED "DC OK" (горит при Uвых > 21,5 В) |
| Дополнительно | LED служит для визуального контроля исправности блока питания |
| Электрические характеристики | |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые испытания) |
| Испытательное напряжение изоляции (вход/PE) | 2 кВ AC (типовые испытания) / 2 кВ AC (регулярное испытания) |
| Особенности | |
| Использование третьего пассивного порта в качестве заземления | есть |
| Регулировка выходного напряжения для компенсации падений | есть |
| Категория перенапряжения | III |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95 % (при 25 °C, без конденсата) |
| Материал корпуса |
основной материал: металл (оцинкованная сталь) боковые компоненты: алюминий |
| Степень защиты | IP20 |
| Монтажные параметры |
боковые зазоры: 0 мм (слева/справа) вертикальные зазоры: 50 мм (сверху/снизу) тип монтажа: горизонтально на DIN-рейку NS35 (EN 60715) защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) | > 1 190 000 часов (IEC 61709) |
| Габариты изделия | 115 х 130 х 152,5 мм |
| Вес нетто | 2 кг |
| Вес брутто | 2,18 кг |
| Комплектация | блок питания Phoenix TRIO-PS-3AC-24DC-20 – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
