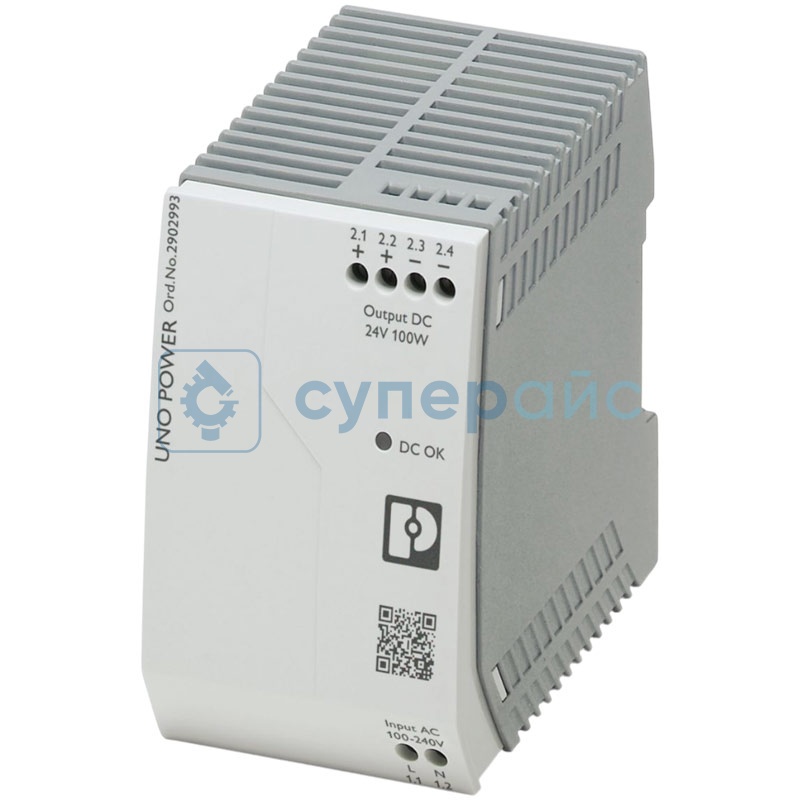

Источник питания Phoenix UNO-PS-1AC-24DC-100W
Код товара: 40377

Функция параллельного соединения
Номинальное входное напряжение: 100 - 240 В AC
Коэффициент мощности (cos φ): 0,47
Номинальная мощность: 242,6 ВА
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Функция параллельного соединения
Номинальное входное напряжение: 100 - 240 В AC
Коэффициент мощности (cos φ): 0,47
Номинальная мощность: 242,6 ВА
Технические характеристики Phoenix UNO-PS-1AC-24DC-100W
Входные параметры | |
Номинальный диапазон входного напряжения (AC) | 100 - 240 В AC |
Рабочий диапазон входного напряжения (AC) | 85 - 264 В AC |
Пусковой ток | < 40 А |
Интеграл пускового тока (I²t) | < 1,5 А²·с |
Частота сети | 50 - 60 Гц |
Время поддержки сети | > 20 / 100 мс (120 / 230 В AC) |
Потребляемый ток | 2,1 А (100 В AC) / 0,95 А (240 В AC) |
Номинальная мощность | 242,6 ВА |
Защитная схема | варистор + защита от перенапряжений при переходных процессах |
Коэффициент мощности (cos φ) | 0,47 |
Типичное время отклика | < 1 с |
Входной предохранитель | 4 A (инертного типа, внутренний) |
Рекомендуемые входные защитные автоматы | 6 - 16 А (AC: характеристики B, C, D, K) |
Выходные параметры | |
КПД | 88 % (120 В AC) / 89 % (230 В AC) |
Характеристика выхода | HICCUP |
Номинальное напряжение | 24 В DC |
Номинальный выходной ток | 4,2 А |
Температурный дрейф | 55 - 70 °C (2,5 %/K) |
Обратная связь по напряжению | ≤ 35 В DC |
Контроль отклонений |
< 1 % (при изменении нагрузки 10 - 90% в статике) < 2 % (при динамическом изменении нагрузки 10 - 90%) < 0,1 % (при колебаниях входного напряжения ± 10 %) |
Остаточная пульсация | < 30 мВ (среднеквадратичное значение) |
Функции защиты | |
Защита от перенапряжения | есть |
Защита от короткого замыкания | есть |
Мощностные характеристики | |
Выходная мощность | 100 Вт |
Потери |
холостой ход: < 0,5 Вт номинальная нагрузка: < 11 Вт |
Время нарастания | < 0,5 с (10 - 90 % Uвых) |
Время отклика | < 2 мс |
Параллельное соединение | есть (для резервирования и увеличения мощности) |
Последовательное соединение | есть |
Входные соединения | |
Тип подключения | винтовое соединение (М3) |
Сечение провода |
жёсткий (мин./макс.): 0,2 мм² / 2,5 мм² гибкий (мин./макс.): 0,2 мм² / 2,5 мм² |
AWG (мин./макс.) | 24 / 14 |
Длина зачистки | 8 мм |
Момент затяжки | 0,5 - 0,6 Нм |
Выходные соединения | |
Тип подключения | винтовое соединение (М3) |
Сечение провода |
жёсткий (мин./макс.): 0,2 мм² / 2,5 мм² гибкий (мин./макс.): 0,2 мм² / 2,5 мм² |
AWG (мин./макс.) | 24 / 14 |
Длина зачистки | 8 мм |
Момент затяжки | 0,6 - 0,8 Нм |
Сигнальная индикация и обработка | |
Тип индикации | светодиодная индикация (LED) |
Электрические характеристики | |
Количество фаз | 1 |
Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 3 кВ AC (регулярные испытания) |
Общие характеристики | |
Рабочая температура | -25 - 70 °С |
Температура хранения | -40 - 85 °С |
Влажность | ≤ 95 % (при 25 °C, без конденсата) |
Материал |
материал корпус: пластик материал крышки: поликарбонат защелки: POM (Polyoxymethylene) |
Степень защиты | IP20 |
Монтажные параметры |
боковые зазоры: 0 мм (слева/справа) вертикальные зазоры: 30 мм (сверху/снизу) тип монтажа: горизонтально на DIN-рейку NS35 (EN 60715) защитное покрытие: отсутствует |
Наработка на отказ (MTBF) | при 40°C: > 738000 ч |
Габариты изделия | 55 х 90 х 84 мм |
Вес нетто | 348 г |
Вес брутто | 399,7 г |
Комплектация | блок питания Phoenix UNO-PS-1AC-24DC-100W – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
