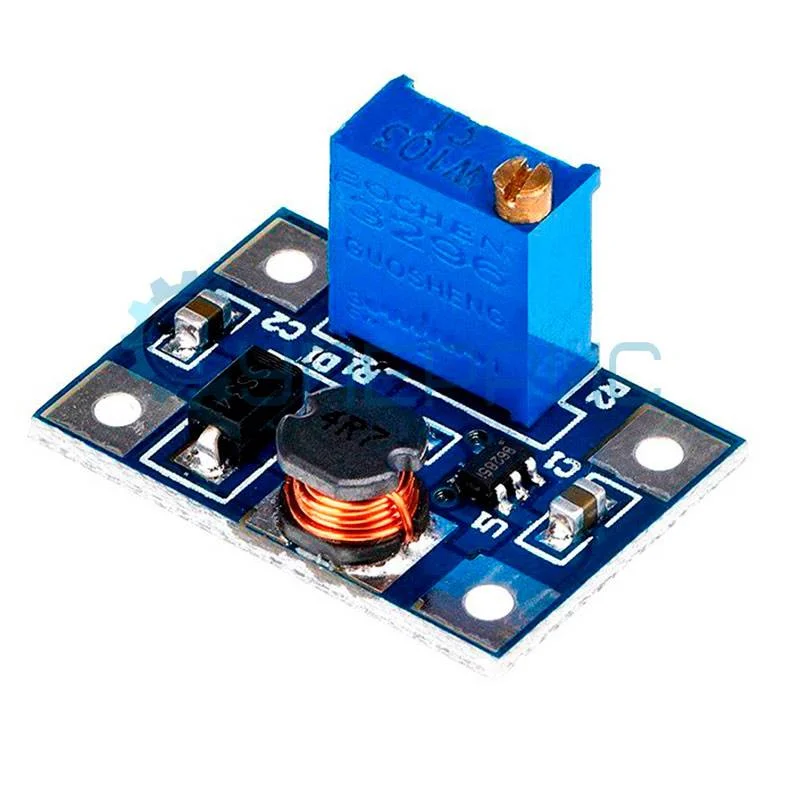

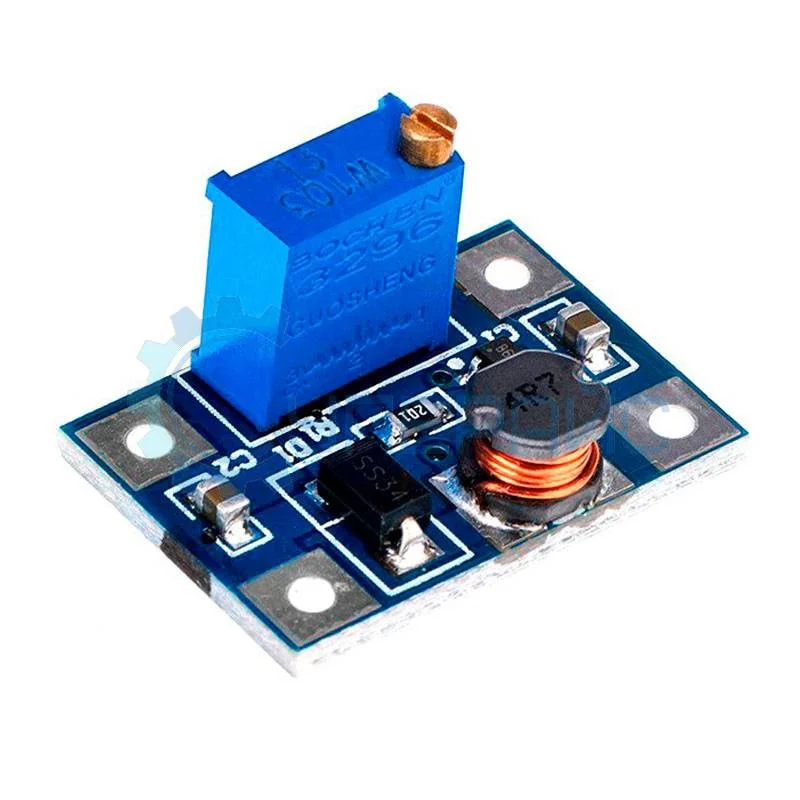

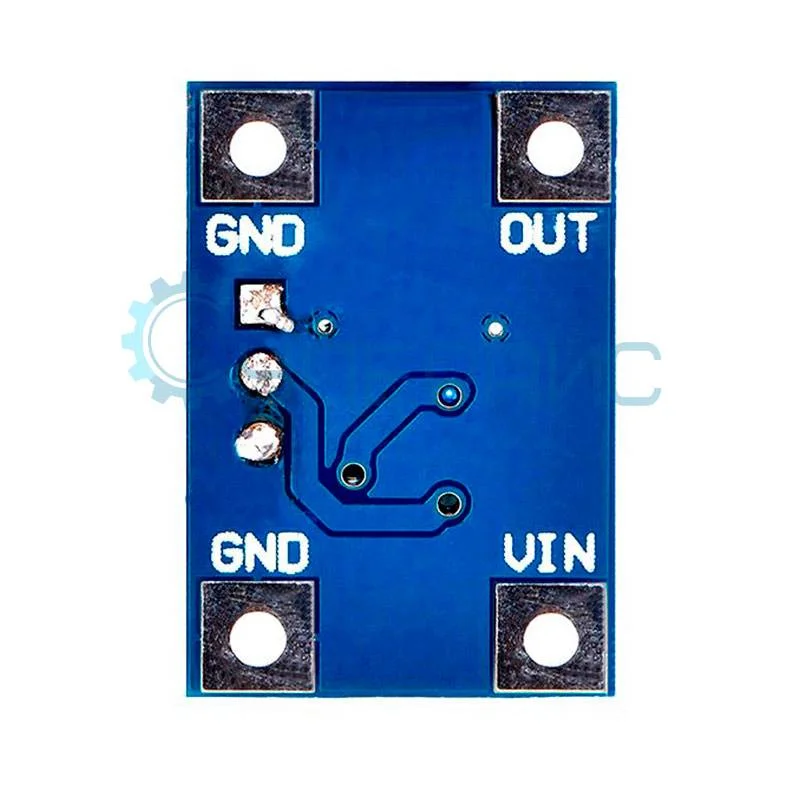

Повышающий преобразователь на базе SX1308
Артикул (код товара): 8670
40 ₽
40 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 60 шт.
Артикул (код товара)
8670
Модель (серия)
SX1308
Производитель (бренд)
Страна производства
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой SX1308
Артикул (код товара)
8670
Модель (серия)
SX1308
Гарантия, мес.
6
Тип
Кол-во каналов
Мин. вход. напряжение, В
Макс. вход. напряжение, В
Мин. вых. напряжение, В
Макс. вых. напряжение, В
Макс. вых. ток, А
Возм. регулировки вых. тока
Возм. регулировки вых. напряжения
Тип микросхемы
SX1308
Защ. функции (режимы защиты)
Защита от короткого замыкания
Защита от перегрева
Защита от перегрева
Функции
Нет
Топология
Показать больше
Показать меньше
Описание Другой SX1308
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ преобразователя на базе SX1308
| Характеристики DC–DC преобразователя | |
| Диапазон входного напряжения | DC 2 - 28 В |
| Диапазон выходного напряжения | 5 - 28 В (регулируемое) |
|
Погрешность регулирования напряжения |
± 0.5% |
|
Выходной ток |
2 А |
| Частота | 1.2 мГц |
| КПД | 95 % |
| Топология |
Boost |
|
Высокоточный многооборотный переменный резистор |
для установки напряжения выхода |
| Защита |
защита от короткого замыкания, защита от перегрева |
|
Применение |
мобильный источник питания для фотоаппаратов, видеокамер, плееров, клавиатур, мышек, навигаторов, освещения и светодиодной ленты. питание плат Arduino, маршрутизаторов, DSL, сетевых карт, кабельных модемов |
| Общие характеристики | |
| Температура при полной нагрузке | 65°С |
| Рабочая температура |
- 20 ∼ + 65°С |
| Температура хранения | - 40 ∼ + 125°С |
| Относительная влажность | 95 % |

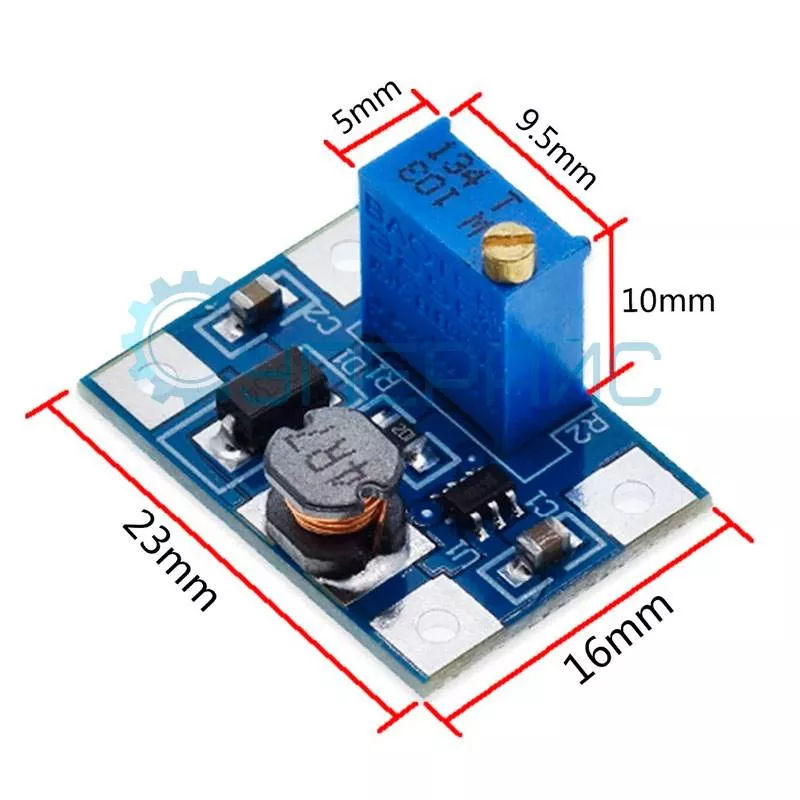

| Габариты | 23 х 16 х 15 мм |
| Габариты упаковки | 25 x 15 x 15 мм |
| Вес брутто | 3 г |
| Комплектация | повышающий модуль на базе SX1308 - 1 шт |
Обратите внимание: входное напряжение преобразователя должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Документация и ПО Другой SX1308
Название
Язык
Версия
Размер и тип
Спецификация на микросхему SX1308 (Datasheet)
Язык:
Английский
Размер и тип:
1 Мб,
PDF
Спецификация на микросхему SX1308 (Datasheet)
Язык:
Английский
Размер и тип:
802 Кб,
PDF
Отзывы Другой SX1308
SUPEREYES.RU
16.05.2023 20:25:26
Повышающий преобразователь на базе SX1308
Преобразователь питания на базе SX1308 с защитой от короткого замыкания
Входное напряжение: 2 - 28 В
Выходное напряжение: 5 - 28 В
Выходной ток нагрузки: 2 А
Калюжный Алексей
16.05.2023 20:25:26
Купил 4 штуки. Все рабочие. Два белых светодиода с падением 2.75В на каждом от пары подсевших батареек AA суммарным напряжением 2.2В зажигаются и горят довольно ярко.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
SUPEREYES.RU
17.05.2023 12:37:45
Купил 4 штуки. Все рабочие. Два белых светодиода с падением 2.75В на каждом от пары подсевших батареек AA суммарным напряжением 2.2В зажигаются и горят довольно ярко.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
Алексей, здравствуйте!
Благодарим вас за ваш отзыв и за то, что поделились своим опытом использования повышающего преобразователя на базе SX1308.
Сожалеем, что вам пришлось испытать неудобства при первоначальной настройке и калибровке устройства.
Мы принимаем ваши замечания во внимание и постараемся улучшить наши инструкции и руководства по использованию, чтобы облегчить процесс настройки для наших клиентов. Ваше сообщение о необходимости калибровки и регулировки напряжения будет полезным для других пользователей, которые приобретут устройство.
Если у вас возникнут дополнительные вопросы или потребуется дальнейшая помощь, вы можете связаться с нами по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru. Мы всегда готовы оказать поддержку и помочь вам с настройкой и использованием нашего продукта. Спасибо, что выбрали нашу продукцию, мы ценим вашу обратную связь.
С уважением, Администрация интернет-магазина Суперайс
SUPEREYES.RU
16.05.2023 20:25:26
Повышающий преобразователь на базе SX1308
Преобразователь питания на базе SX1308 с защитой от короткого замыкания
Входное напряжение: 2 - 28 В
Выходное напряжение: 5 - 28 В
Выходной ток нагрузки: 2 А
Калюжный Алексей
16.05.2023 20:25:26
Купил 4 штуки. Все рабочие. Два белых светодиода с падением 2.75В на каждом от пары подсевших батареек AA суммарным напряжением 2.2В зажигаются и горят довольно ярко.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
SUPEREYES.RU
17.05.2023 12:37:45
Купил 4 штуки. Все рабочие. Два белых светодиода с падением 2.75В на каждом от пары подсевших батареек AA суммарным напряжением 2.2В зажигаются и горят довольно ярко.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
Алексей, здравствуйте!
Благодарим вас за ваш отзыв и за то, что поделились своим опытом использования повышающего преобразователя на базе SX1308.
Сожалеем, что вам пришлось испытать неудобства при первоначальной настройке и калибровке устройства.
Мы принимаем ваши замечания во внимание и постараемся улучшить наши инструкции и руководства по использованию, чтобы облегчить процесс настройки для наших клиентов. Ваше сообщение о необходимости калибровки и регулировки напряжения будет полезным для других пользователей, которые приобретут устройство.
Если у вас возникнут дополнительные вопросы или потребуется дальнейшая помощь, вы можете связаться с нами по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru. Мы всегда готовы оказать поддержку и помочь вам с настройкой и использованием нашего продукта. Спасибо, что выбрали нашу продукцию, мы ценим вашу обратную связь.
С уважением, Администрация интернет-магазина Суперайс
SUPEREYES.RU
16.05.2023 20:25:26
Повышающий преобразователь на базе SX1308
Преобразователь питания на базе SX1308 с защитой от короткого замыкания
Входное напряжение: 2 - 28 В
Выходное напряжение: 5 - 28 В
Выходной ток нагрузки: 2 А
Калюжный Алексей
16.05.2023 20:25:26
Купил 4 штуки. Все рабочие. Два белых светодиода с падением 2.75В на каждом от пары подсевших батареек AA суммарным напряжением 2.2В зажигаются и горят довольно ярко.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
SUPEREYES.RU
17.05.2023 12:37:45
Купил 4 штуки. Все рабочие. Два белых светодиода с падением 2.75В на каждом от пары подсевших батареек AA суммарным напряжением 2.2В зажигаются и горят довольно ярко.
Хочу предупредить о таком неожиданном поведении. Из коробки устройство не отколибровано и находится НЕ В РАБОЧЕМ режиме. Если подключить любой источник питания на выходе оно будет просто повторять входное с падением в 0.7В. Чтобы отколибровать нужно довольно долго крутить подстроечный резистор против часовой стрелки (может быть с десяток полных оборотов) пока напряжение на выходе не начнёт меняться. После этого можно выставить нужное напряжение.
Алексей, здравствуйте!
Благодарим вас за ваш отзыв и за то, что поделились своим опытом использования повышающего преобразователя на базе SX1308.
Сожалеем, что вам пришлось испытать неудобства при первоначальной настройке и калибровке устройства.
Мы принимаем ваши замечания во внимание и постараемся улучшить наши инструкции и руководства по использованию, чтобы облегчить процесс настройки для наших клиентов. Ваше сообщение о необходимости калибровки и регулировки напряжения будет полезным для других пользователей, которые приобретут устройство.
Если у вас возникнут дополнительные вопросы или потребуется дальнейшая помощь, вы можете связаться с нами по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru. Мы всегда готовы оказать поддержку и помочь вам с настройкой и использованием нашего продукта. Спасибо, что выбрали нашу продукцию, мы ценим вашу обратную связь.
С уважением, Администрация интернет-магазина Суперайс
