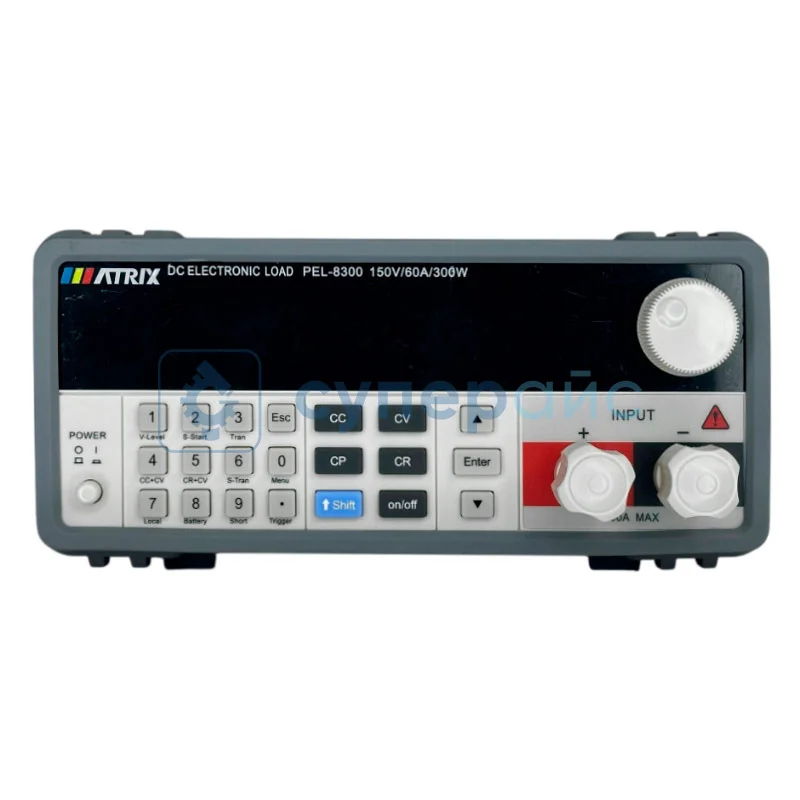

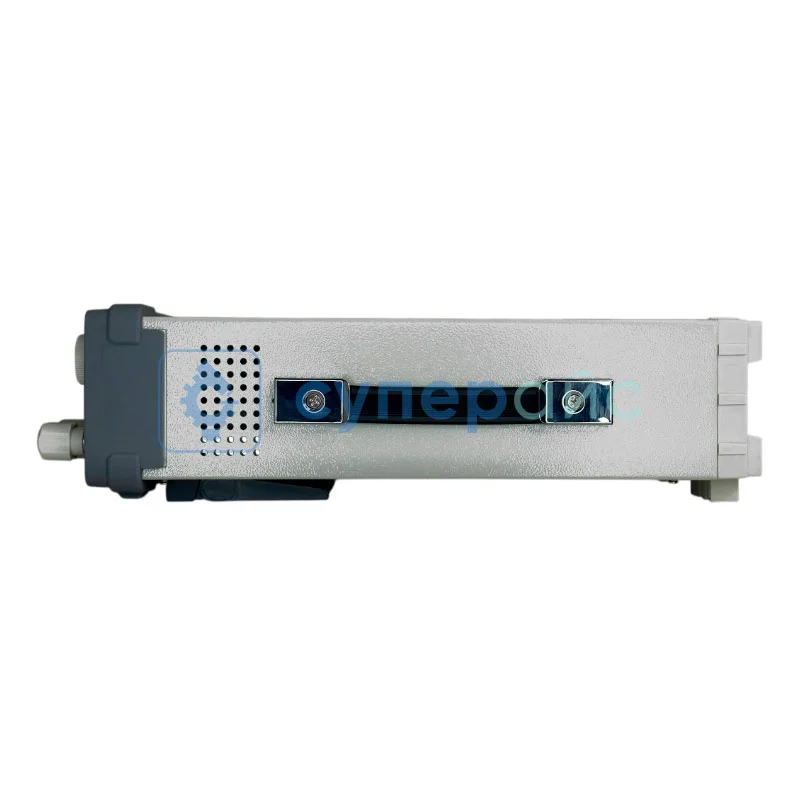

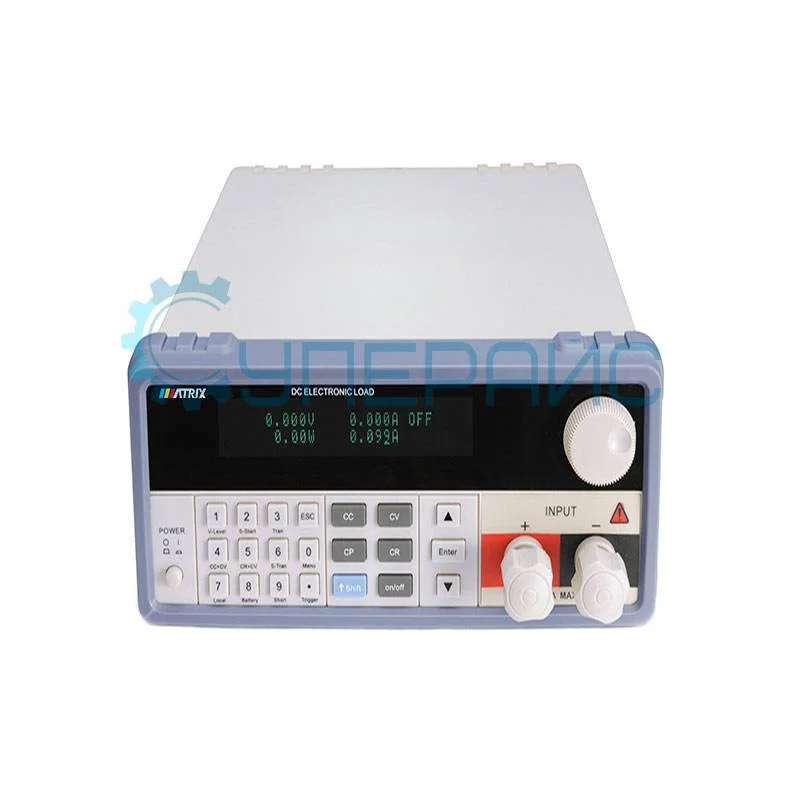

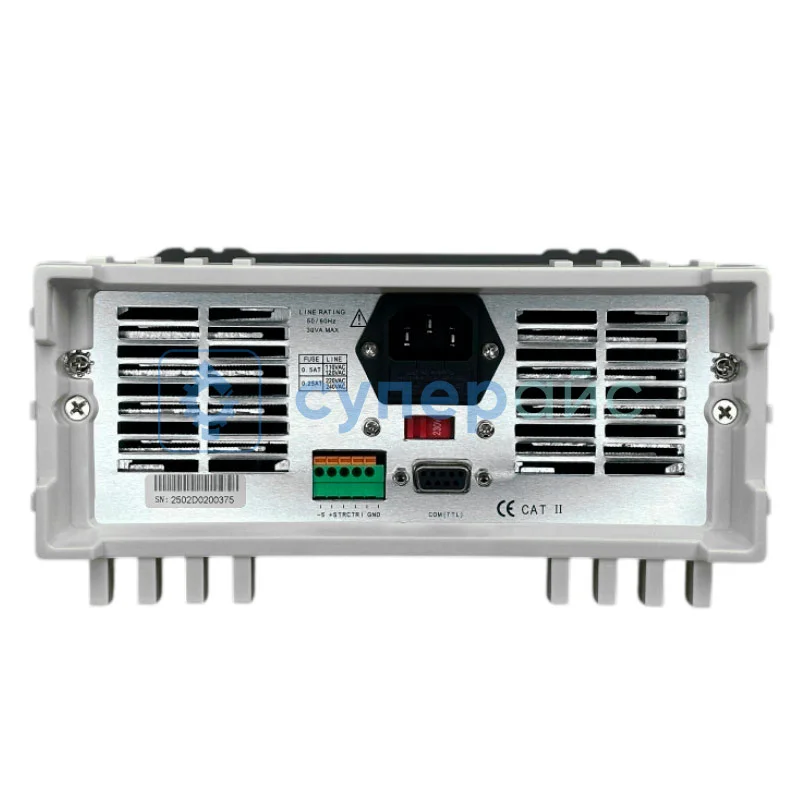

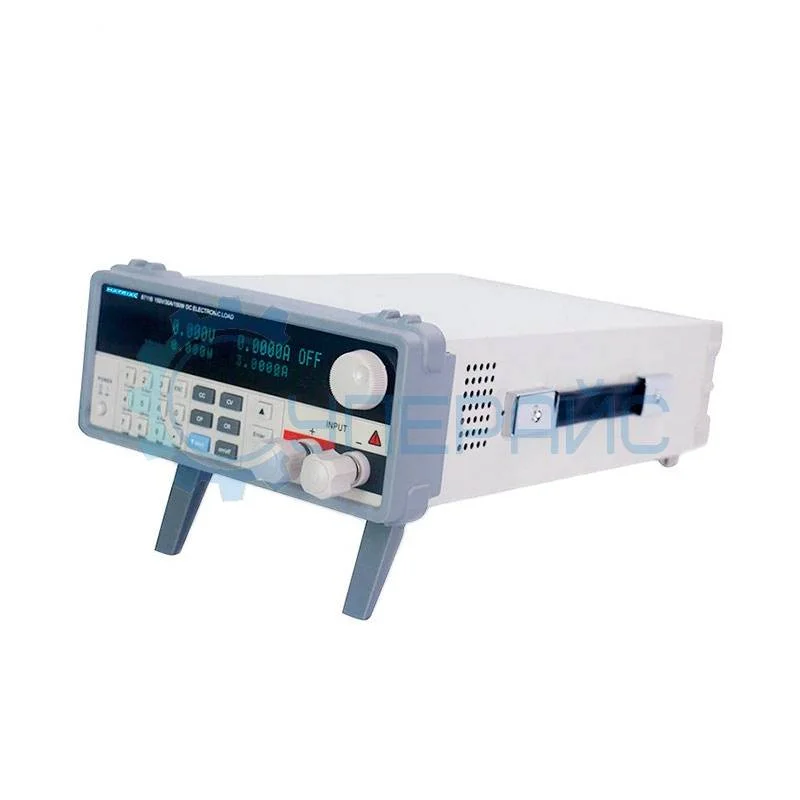

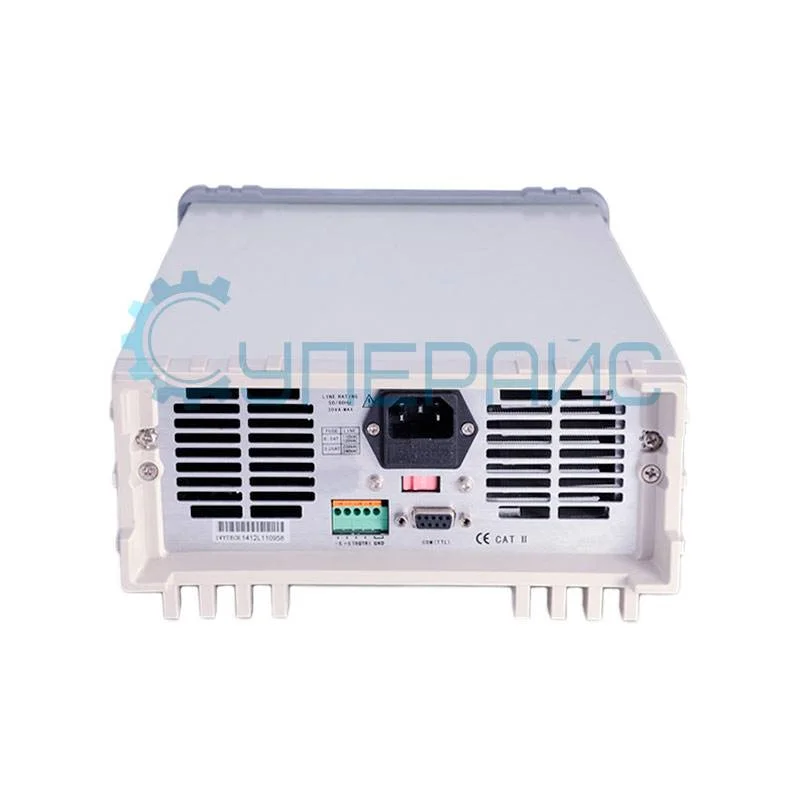

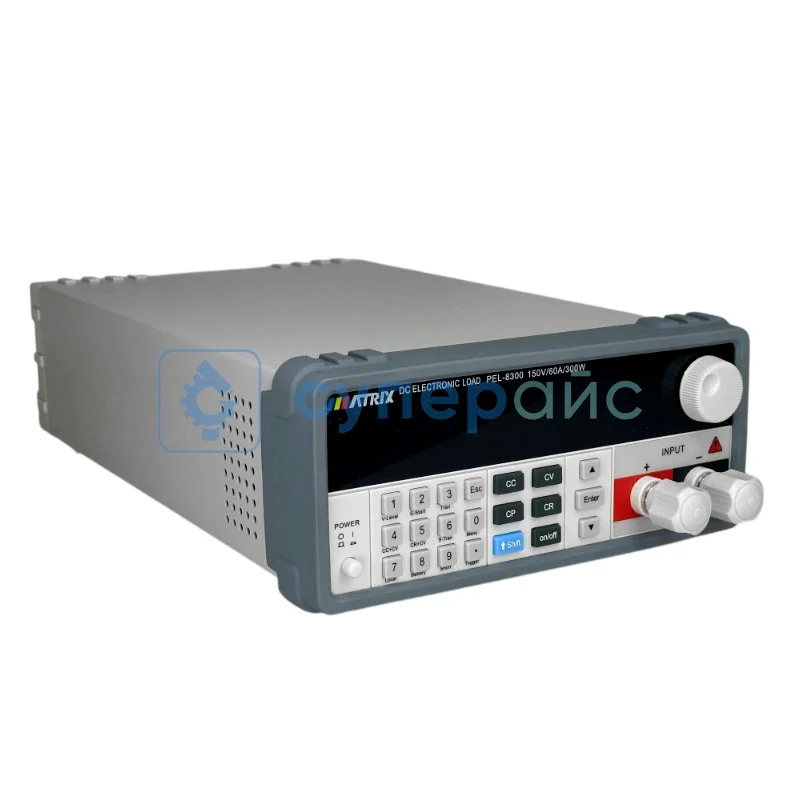

Регулируемая электронная нагрузка MATRIX PEL-8300
Код товара: 9387
Гарантия 12 месяцев
Официальный дистрибьютор MATRIX в России
О товаре Динамическое тестирование
Входное напряжение: 0 - 150 В
Входной ток: 0 - 60 А
Входная мощность: 300 Вт
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Динамическое тестирование
Входное напряжение: 0 - 150 В
Входной ток: 0 - 60 А
Входная мощность: 300 Вт
Технические характеристики MATRIX PEL-8300
| Количество каналов | 1 |
| Диапазон напряжения | 150 В |
| Диапазон тока | 0 - 60 А |
| Мощность | 300 Вт |
| Потребляемое напряжение | AC 110 В / 220 В (переключаемый вход) |
| Режимы работы | CC (постоянный ток), CV (постоянное напряжение), CR (постоянное сопротивление), CP (постоянная мощность), CC + CV, CR + CV |
| Измерение напряжения | |
| Диапазон измерения |
0,1 - 19,999 В 0,1 - 150,00 В |
| Разрешение |
1 мВ 10 мВ |
| Точность | ± (0,03% + 0,05% полной шкалы) |
| Измерение тока | |
| Диапазон измерения |
0 - 6,000 А 0 - 60,00 А |
| Разрешение |
0,1 мА 1 мА |
| Точность | ± (0,03% + 0,05% полной шкалы) |
| Измерение сопротивления | |
| Диапазон измерения |
0,03 Ом - 10 кОм 0,03 Ом - 5 кОм |
| Разрешение | 16 бит |
| Точность | ± (0,2 % + 0,2 % полной шкалы) |
| Измерение мощности | |
| Диапазон измерения | 0 - 300 Вт |
| Разрешение | 1 мВт, 10 мВт |
| Точность | ± (0,2 % + 0,2 % полной шкалы) |
| Защита | |
| Перенапряжения | есть |
| Перегрузки по току | есть |
| Перегрузки по мощности | есть |
| Перегрева | есть |
| Обратной полярности | есть |
| Короткого замыкания |
СС: 6 - 60 А СV: 0 В СR: 25 мОм |
| Функция динамического тестирования | |
| Т1 и Т2 | 60 мкс - 999 с |
| Точность | ± (15 % + 10% полной шкалы) |
| Скорость | 2,5 А / мкс |
| Функция проверки батареи | |
| Диапазон напряжения | 0,5 - 150 В |
| Разрядная емкость | 999 Ач |
| Разрешение | 0,1 мА |
| Время теста | 1 с - 16 ч |
| Функция дистанционного управления | есть |
| Тест на короткое замыкание | есть (имитация короткого замыкания нагрузки) |
| Поддержка внешнего триггерного входа | есть |
| Применение | тестирование различных источников постоянного тока: аккумуляторов, батарей, блоков питания, генераторов, преобразователей, регуляторов и стабилизаторов напряжения, солнечных и других батарей |
| Общие характеристики | |
| Дисплей | 2-х строчный VFD |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | от -10 до 70 °C |
| Относительная влажность | < 80 % |
| Габариты | 355 х 215 х 100 мм |
| Габариты упаковки | 470 x 315 x 195 мм |
| Вес | 5000 г |

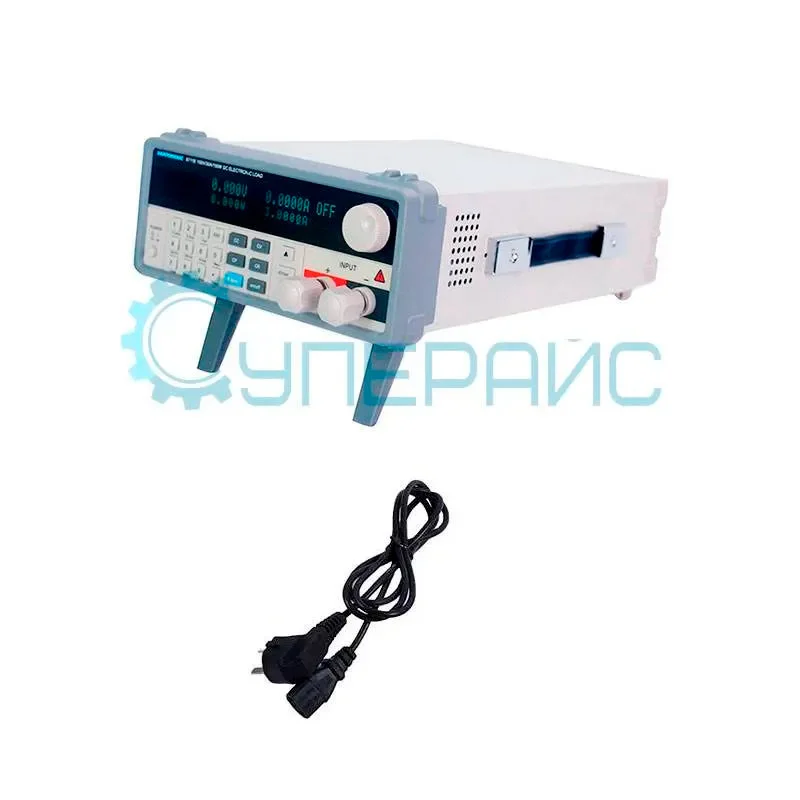

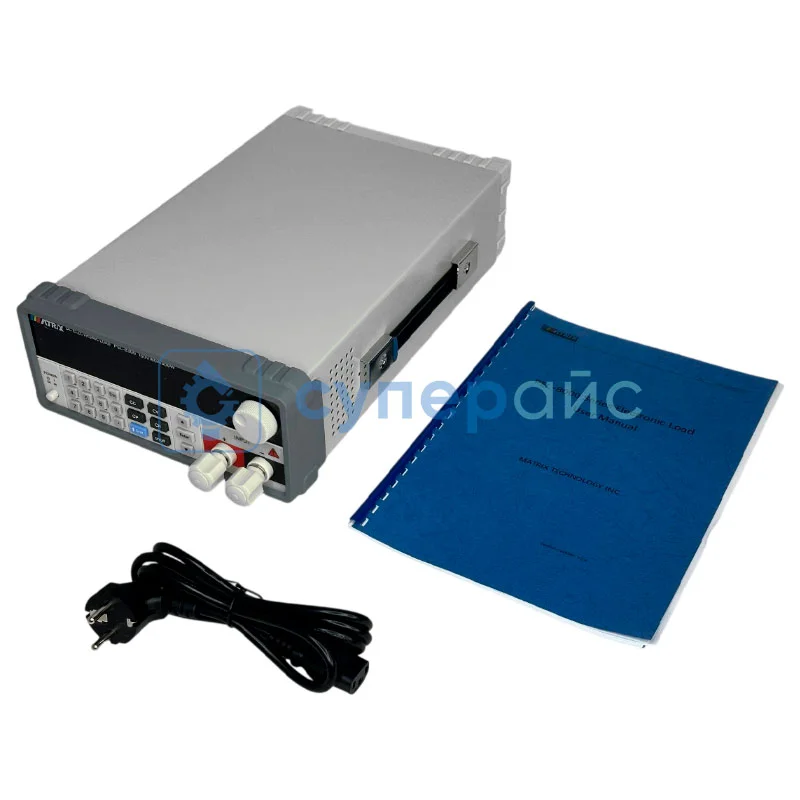

| Комплектация |
блок нагрузки MATRIX PEL-8300 – 1 шт кабель питания – 1 шт |
Электронная нагрузка MATRIX PEL-8300: прецизионный анализатор источников питания
Цифровая нагрузка MATRIX PEL-8300 представляет собой одноканальный прибор для валидации DC-источников с исключительной метрологической точностью. Ключевая особенность — поддержка режимов работы с гибридными алгоритмами: комбинации CC+CV и CR+CV для эмуляции реальных нагрузочных профилей. Точность измерения напряжения (±0.03% + 50µВ) и тока (±0.03% + 500µА) обеспечивает сертификационное тестирование БП и аккумуляторных систем.
Дифференцирующие характеристики:
- Динамический режим с наносекундной реакцией: Переходы 2.5 А/мкс с программируемыми интервалами T1/T2 (60 мкс - 999 с) для анализа пульсаций БП.
- Глубокий анализ АКБ: Измерение деградации элементов через кривые разряда с фиксацией емкости (0.1 мАч) и времени до напряжения отсечки (0.5-150 В).
- 16-битное разрешение сопротивления: Эмуляция нелинейных нагрузок в диапазоне 0.03 Ом - 10 кОм для тестирования стабилизаторов.
- Имитация аварийных состояний: Контролируемое КЗ с настройкой тока (6-60А) и защита от обратной полярности для стресс-тестов.
Металлический корпус (100x215x355 мм) с принудительным охлаждением оптимизирован для продолжительных испытаний при полной мощности 300 Вт (150В/60А). Интеграция в автоматизированные стенды обеспечивается триггерными входами и протоколами управления, что критично для производственных линий.
Применение в отраслевых задачах:
- Валидация зарядных устройств для электромобилей (тест динамики 2.5А/мкс).
- Сертификационное тестирование промышленных БП по стандартам MIL-STD-704.
- Анализ деградации Li-ion аккумуляторов в ИБП через кривые разряда.
- Тестирование солнечных контроллеров MPPT при эмуляции изменяющегося сопротивления.
- Калибровка сварочных инверторов в режиме CP (300 Вт).
Электронный тестер нагрузки PEL-8300 — эталон для лабораторий силовой электроники, сочетающий прецизионную измерительную цепь, защищенный корпус и специализированные алгоритмы для работы с современными источниками энергии.
Обзорная таблица электронных нагрузок MATRIX серии PEL-8000
| Характеристики | PEL-8300 | PEL-8150 |
| Количество каналов | 1 | |
| Входное напряжение | 0 - 150 В | |
| Входной ток | 0 - 60 А | 0 - 30 А |
| Мощность | 300 Вт | 150 Вт |
| Режимы работы | CC, CV, CR, CP, CC + CV, CR + CV | |
| Режимы работы | CV, CC, CR, CP | |
| Защита |
Перенапряжения Перегрузки по току Перегрузки по мощности Перегрева Обратной полярности Короткого замыкания |
|
| Функция динамического тестирования | да | |
| Функция проверки батареи | да | |
| Дисплей | 2-х строчный VFD | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
