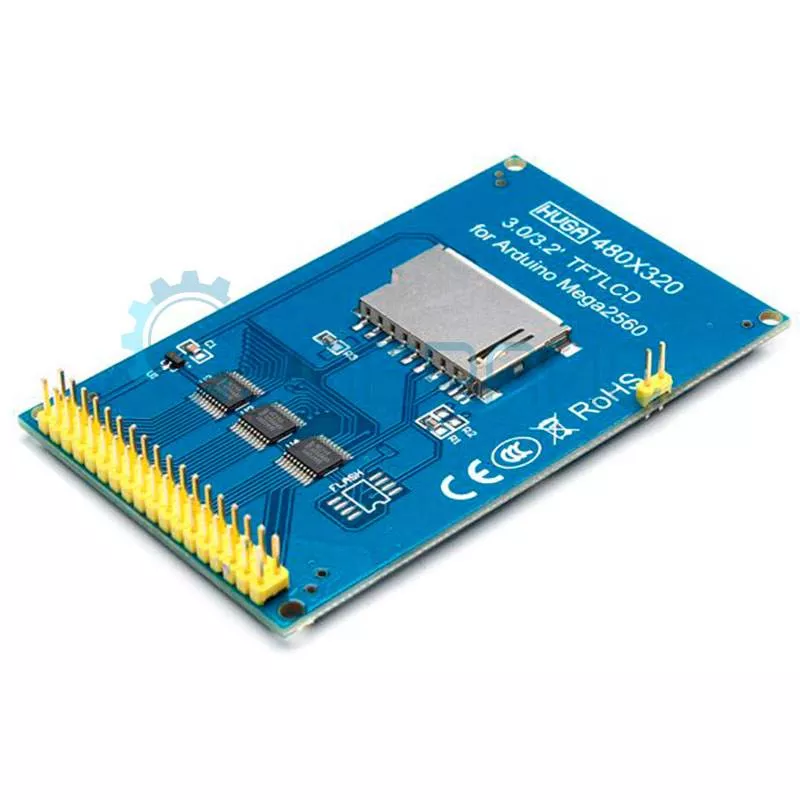

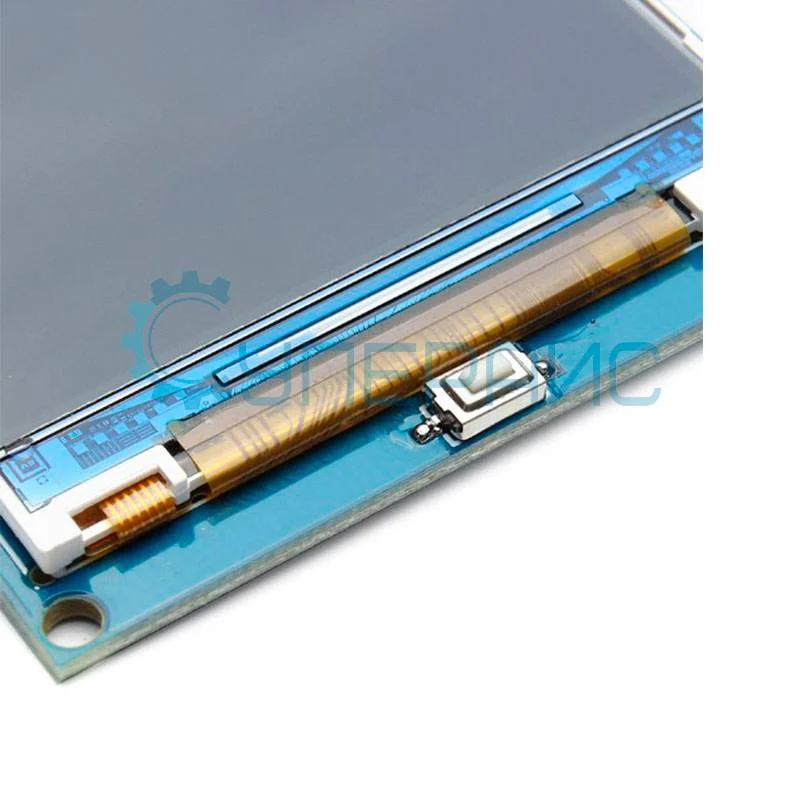

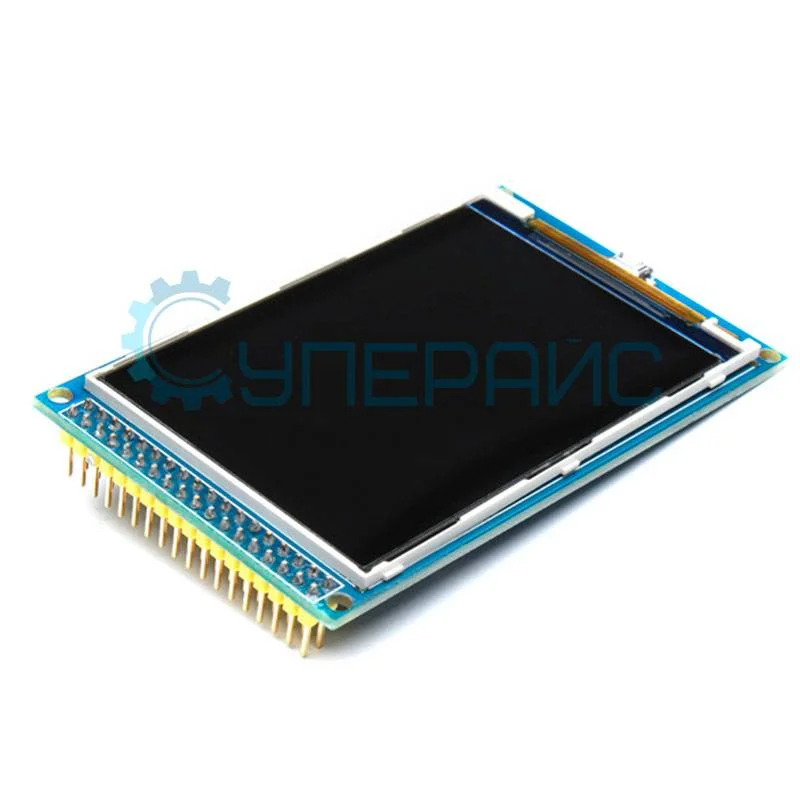

TFT LCD цветной дисплей для Arduino Mega 2560 320х480
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой -
Графическая
Описание Другой -
Технические характеристики TFT дисплея
| Тип дисплея |
TFT LCD |
| Разрешение | 480х320 точек |
| Размер экрана | 3.5" |
| Тип подсветки | LED |
| Цвет подсветки | RGB |
| Контроллер | ILI9486 |
| Тип выводимой информации | символьный (латиница) и графическая информация |
| Поддержка платформ | Arduino (Arduino Mega2560, Arduino DUE) |
| Разъем | 36-pin |

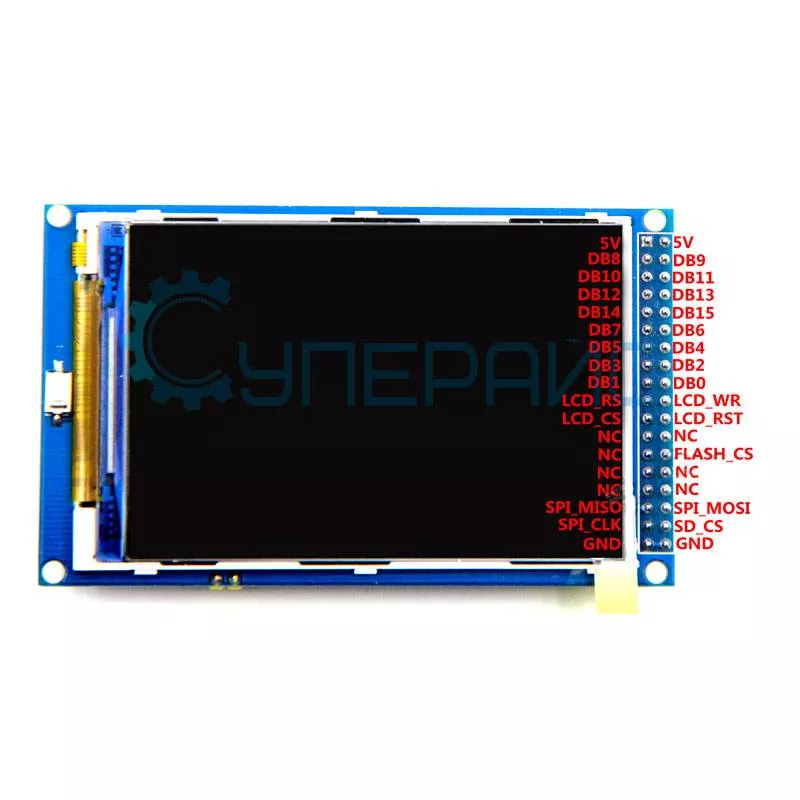

| Цоколёвка разъема | 5 В, DB8, DB10, DB12, DB14, DB7, DB5, DB3, DB1, LCD_RS, LCD_CS, NC, SPI_MISO, SPI_CLK, GND, DB9, DB11, DB13, DB15, DB6, DB4, DB2, DB0, LCD_WR, LCD_RST, FLASH_CS, SPI_MOSI, SD_CS |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс | параллельный 16 бит |

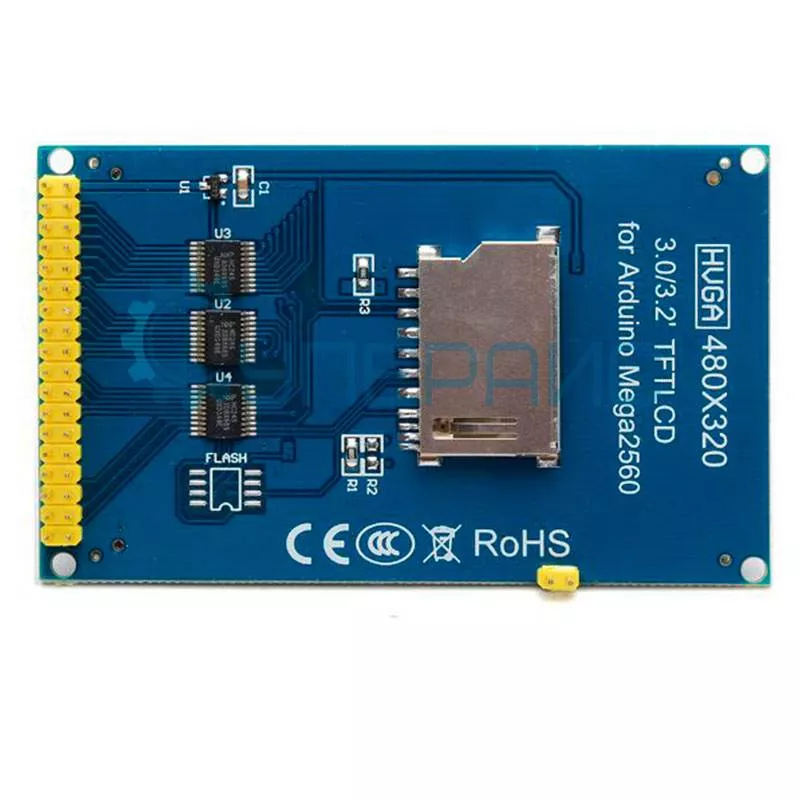

| Поддержка SD карты | есть |
| Напряжение питания | 3.3/5 В |
| Ток потребления | 150 мА |
| Рабочая температура | 0°С - 50°С |
| Температура хранения | - 10°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |

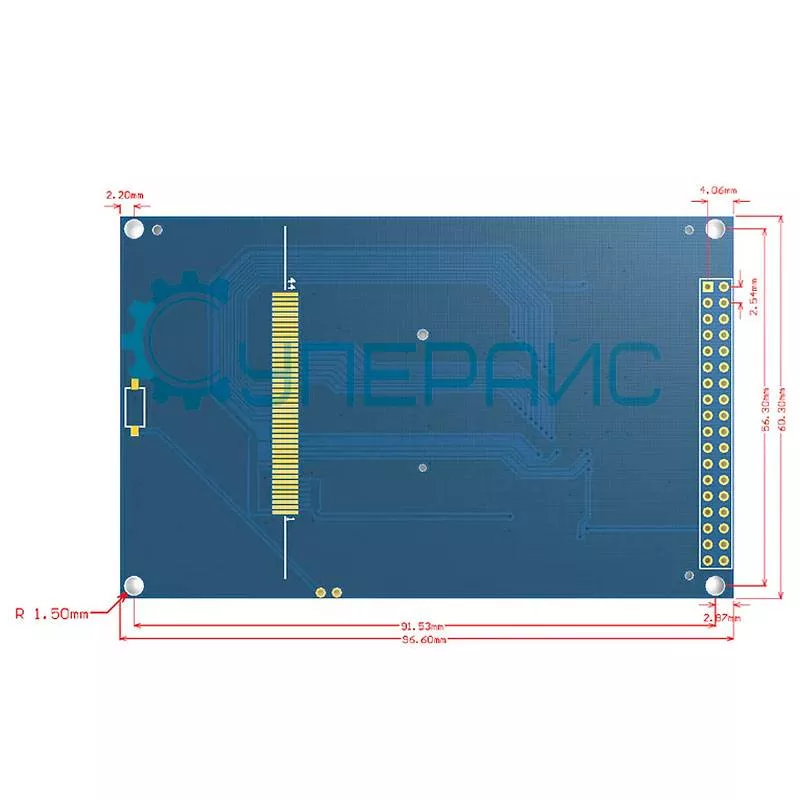

| Габариты изделия | 90 x 55 мм |
| Габариты упаковки | 130 х 100 х 10 мм |
| Вес брутто | 55 г |
| Комплектация | TFT дисплей - 1 шт |

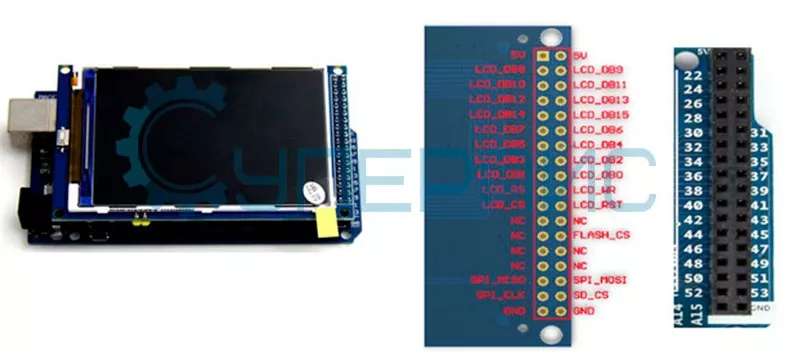

Подключение к Arduino Mega2560 (прямая вставка)
TFT LCD дисплей 3.5″ для Arduino Mega 2560: визуализация данных в высоком разрешении
Дисплей TFT LCD 320×480 с контроллером ILI9486 — это профессиональное решение для проектов, требующих детальной графической визуализации. Совместимый с Arduino Mega 2560 и DUE, он поддерживает параллельный 16-битный интерфейс, что обеспечивает высокую скорость обмена данными без задержек. Встроенный слот для SD-карты позволяет хранить изображения, шрифты и конфигурации, а яркая RGB-подсветка делает контент читаемым даже при прямом освещении. Данный экран можно использовать в проектах с интерфейсом i2c для интеграции датчиков и модулей управления, что значительно расширяет возможности вашей системы.
Примеры практического применения
- Управление станками ЧПУ:
- Мониторинг умного дома:
Отображение данных с датчиков (температура, влажность, энергопотребление) в виде виджетов. Яркая подсветка гарантирует видимость в любое время суток. В такой системе экран становится центральным элементом, обеспечивая вывод информации как с цифровых, так и i2c-датчиков.
- Мультимедийные системы:
Вывод схем заготовок, координат и статуса выполнения операций. Чтение файлов с SD-карты ускоряет загрузку параметров для разных задач. При подключении дополнительных модулей через i2c можно автоматизировать настройку параметров станка и вывод данных в удобном формате.
Просмотр изображений или простой видеоконтент через кастомные прошивки. Купленные в нашем интернет-магазине решения можно легко подключать к Arduino, а подробный каталог поможет выбрать подходящий модуль по параметрам и цене.
Интеграция и настройка
Для работы с дисплеем используйте библиотеки Adafruit_GFX и MCUFRIEND, которые поддерживают функции рисования, текста и работы с SD-картой. Питание 3.3/5 В позволяет подключать его как к Arduino, так и к внешним источникам. Учитывайте потребление тока до 150 мА — при использовании автономных систем добавьте стабилизатор напряжения. Подключение дополнительных устройств через i2c не требует высоких затрат времени и позволяет без проблем подключать сенсоры, контроллеры и другие модули.
Итог
TFT LCD 3.5″ — это не просто экран, а инструмент для создания сложных интерфейсов. Его сочетание с Arduino Mega 2560 открывает возможности для профессиональных решений в робототехнике, автоматизации и IoT, где важна точность и скорость визуализации. Выбирая данный модуль в магазине "Суперайс", вы получаете устройство, предназначенное для долгосрочной работы и совместимое с широким спектром проектов на i2c.
Документация и ПО Другой -
rar
rar
rar
Отзывы Другой -
Павел Т.
Собрал устройство (измеритель АЧХ), включающее данный дисплей и модуль Ардуино Мега 2560, купленные в этом магазине. Все отлично работает. Пришлось внести изменения в библиотеку UTFT чтобы изображение не было зеркальным. Как это делать - в интернете описано. Ничего сложного. И приобретением, и доставкой очень доволен.
