Универсальный кабельный тестер TM-8

TM-8 - универсальный кабельный тестер-трассоискатель. Прибор пригодится при прокладке телефонных, компьютерных сетей, проводке сигнализации и т.п. Возможности прибора TM-8:

• Локализация точки обрыва поврежденного кабеля.
• Детектирование тонового сигнала кабеля или телефонной линии.
• Двухтональный сигнал генератора • Регулятор чувствительности приемника.
• Разъем RJ11 на генераторе + набор кабелей.
• Проверка кабелей локальных компьютерных сетей ("витая пара" с разъемами RJ45) с индикацией на 8 светодиодах на передающей и приемной частях.

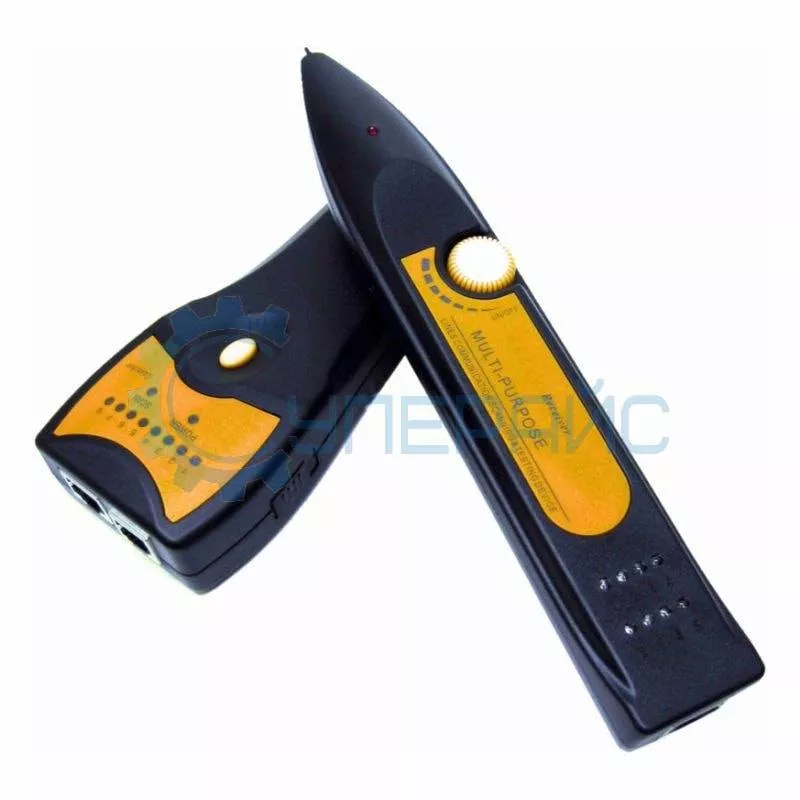

Прибор TM-8 состоит из двух частей:

• Генератор-передатчик тонального сигнала совмещенный с источником сигнала для проверки кабелей RJ45.
• Бесконтактный приемник тонального сигнала, совмещенный с терминатором и индикатором для проверки кабеля RJ45.

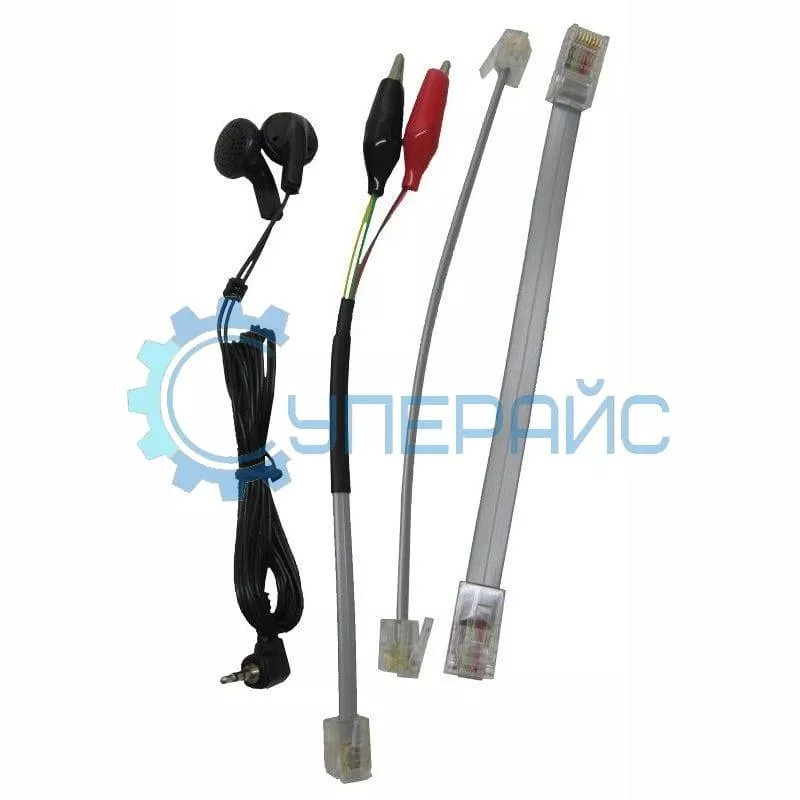

Передатчик подключается к линии с помощью зажимов типа "крокодил" либо разъема типа RJ11. Питание прибора осуществляется от двух 9-вольтовых батарей типа 6F22 ("Крона") - по одной батарее для каждой части прибора.

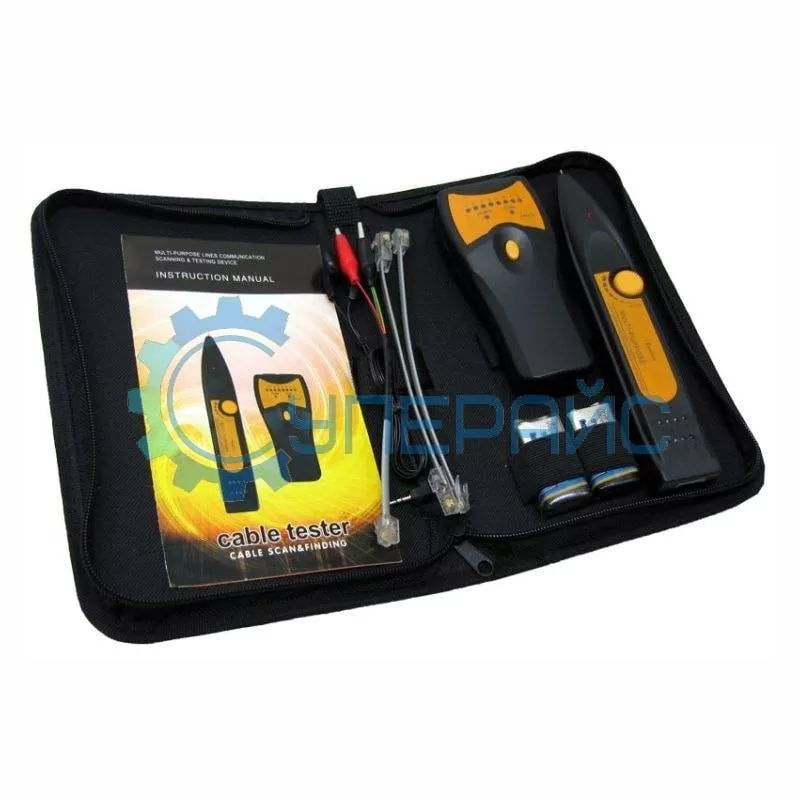

Кабельный тестер-трассоискатель TM-8 имеет чехол для переноски. Генератор-источник имеет в своем составе: выключатель питания на три положения (выключено, малая скорость теста, большая скорость теста), индикатор питания зеленого цвета, кнопку двухтонального генератора (SCAN), индикатор работы двухтонального генератора красного цвета (SCAN), 8 индикаторов для проверки кабеля компьютерной сети, разъемы RJ11 и RJ45 для подключения к проверяемым цепям. Чехол обеспечивает надёжное хранение и транспортирование прибора без риска повреждения при перевозке.

Приемник-терминатор имеет регулятор чувствительности (громкости), совмещенный с выключателем питания приемника тонального сигнала, индикатор питания красного цвета, 8 индикаторов проверки кабеля компьютерной сети, разъем RJ45 для кабеля компьютерной сети.

Проверка кабелей компьютерной сети («витая пара» с разъемами RJ45): Подсоедините кабель типа «витая пара» с разъемами RJ45 к генератору-источнику с одной стороны и к приемнику-терминатору с другой. При необходимости подключения к компьютерной розетке используйте прилагаемый шнур RJ45-RJ45. Включите источник переключателем на правой боковине корпуса, загорится индикатор питания, а 8-позиционный индикатор покажет ход проверки кабеля. На приемной стороне 8-позиционный индикатор покажет результат тестирования кабеля. Зеленый сигнал свидетельствует об исправности соответствующего проводника. Отсутствие зеленого сигнала свидетельствует об обрыве соответствующего проводника в кабеле. Включать питание приемника нет необходимости.

Поиск проводки (трасcоискатель): Подсоедините генератор-источник к телефонной или иной проводке с помощью разъема RJ11 и прилагаемых кабелей. Подключаемая проводка должна быть обесточена! При проверке однопроводной проводки второй провод подсоедините к «земле». Включите источник переключателем на правой боковине корпуса, загорится индикатор питания. Нажмите кнопку SCAN, замигает красный индикатор – в проверяемую линию подается двухтональный сигнал. Включите приемник поворотом регулятора и подберите экспериментально уровень прослушиваемого сигнала. Идите с приемником вдоль проводки и контролируйте акустический сигнал. Пропадание акустического сигнала свидетельствует об обрыве кабеля или об отклонении от траектории его прокладки. По окончании работ выключите обе части прибора.

Примечание: одновременная работа прибора в обоих режимах невозможна. При включении тонального генератора тест компьютерного кабеля не осуществляется.

Замена батарей: При необходимости замены батарей откройте отсеки на тыльной стороне каждой части прибора и замените батарею 9В типа 6F22 («Крона»). Рекомендовано хранение новых батарей отдельно, чтобы избежать случайного разряда при длительном хранении прибора.
