Многофункциональный кабельный тестер Noyafa NF-308S
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Noyafa NF-308S
Общие данные
Встроенные функции и опции
Общие характеристики
LCD дисплей
от батарейки типа «Крона» 9 В
RJ11 (телефонный кабель)
BNC, Coax (коаксиальный кабель)
USB
Описание Noyafa NF-308S
Технические характеристики Noyafa NF-308S
| Максимальная дистанция обнаружения | 2500 м |
| Максимальная дистанция картирования кабельной топологии (карты прокладки кабелей) | 1000 м |
| Диапазон измерений длины кабеля | 5 - 350 м |
| Погрешность измерений диапазона длины кабеля | ± 5 % |
| Погрешность калибровки | 2% (± 0,5 м) |
| Длина калибруемого кабеля | > 10 м |
| Погрешность измерений | 5 % (± 0,5 м) |
| Калибровка длины | пользователь может самостоятельно выбрать калибровочный образец известной длины, но не менее 10 м |
| Максимальный рабочий ток | 70 мА |
| Частота генерируемого сигнала | 225 Гц |
| Тональный режим | 2-х тоновый генератор |
| Уровень выходного сигнала | 15 Вп-п |
| Защита от повышенного напряжения |
АС < 60 В DC < 42 В |
| Типы тестируемого / обнаруживаемого кабеля |
витая пара UTP,STP,RJ11, 5E, 6E коаксиальный кабель, телефонный кабель, USB кабель и другие металлические проводники |
| Режим работы тестера |
OFF: режим тестирования кабелей и соединений SCAN: режим обнаружения проводника |
| Проверка ошибок | разрыв цепи, короткое замыкание, обратное соединение, перекрестная наводка |
| Проверка полярности | может проверять полярность путем зажима проводов |
| Дисплей |
128 х 64 символьный ЖК-дисплей, видимое поле - 64 х 32 мм, подсветка |
| Автоматическое отключение | при отсутствии активных действий в течении 30 мин |
| Питание | батарейка типа "КРОНА" 9 В или адаптер питания |
| Габаритные размеры | 185 x 105 x 50 мм |

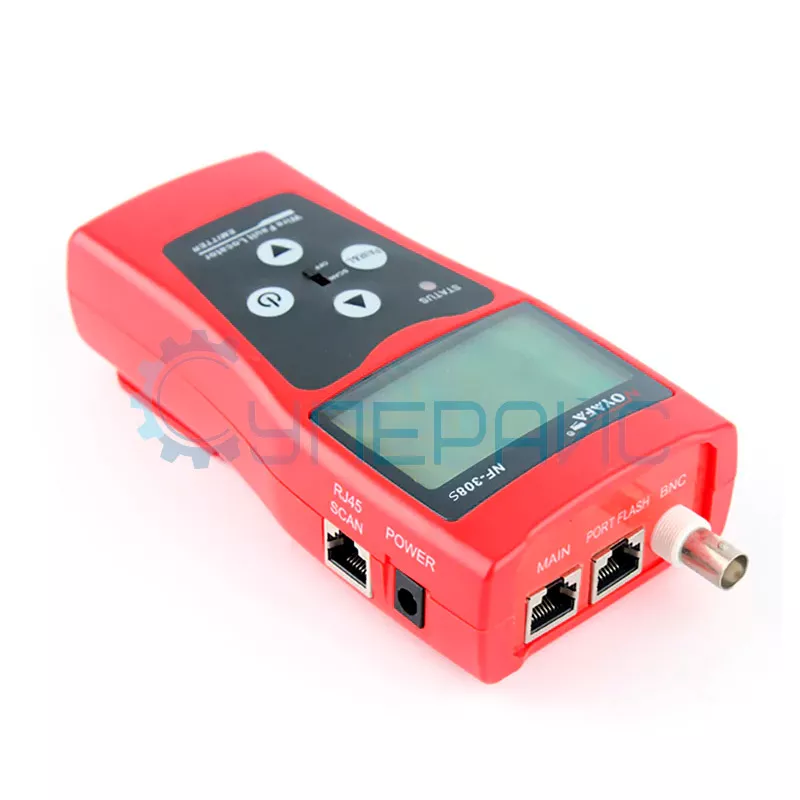

| Разъемы | RJ45, Port flash, RJ11, USB, BNC, разъем питания |
| Характеристики приемника | |
| Частота генерируемого сигнала | 225 кГц |
| Максимальный рабочий ток | 70 мА |
| Максимальное удаление | 300 м |
| Оповещение | звуковое |
| Тип батареи питания | батарейка типа "КРОНА" (6F22) 9 В |
| Габаритные размеры | 218 x 46 x 29 мм |
| Интерфейс | разъем для наушников |
| Характеристики дистанционного датчика | |
| Подключение датчика | до 8 дистанционных датчиков |
| Разъемы | RJ45 (R), BNC |
| Габаритные размеры | 84 х 34 х 27 мм |
| Возможности |
измерение длины витой пары, калибровка длины, обнаружение ошибок прокладки или соединения, обнаружение нужной линии, проверка целостности кабеля, определение короткого замыкания, обрыва кабеля, расщепленных пар, трассировка и идентификация кабельных линий |
| Общие характеристики | |
| Рабочая температура | -10 - 60 °С |
| Рабочая влажность | 20 - 70 % |
| Вес | 600 г |
| Габариты упаковки | 225 x 135 x 80 мм |
| Комплектация |

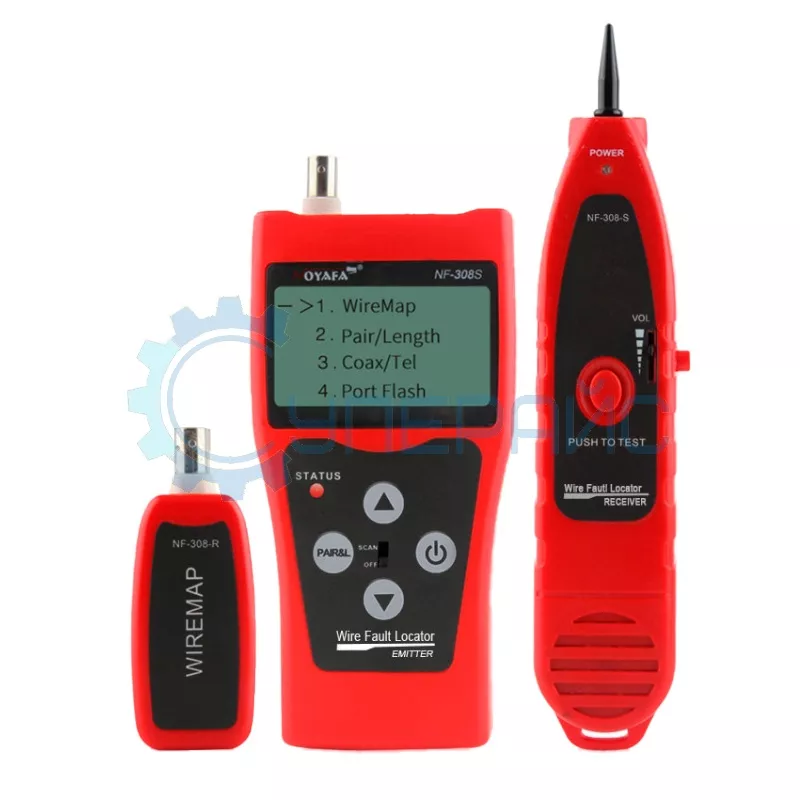

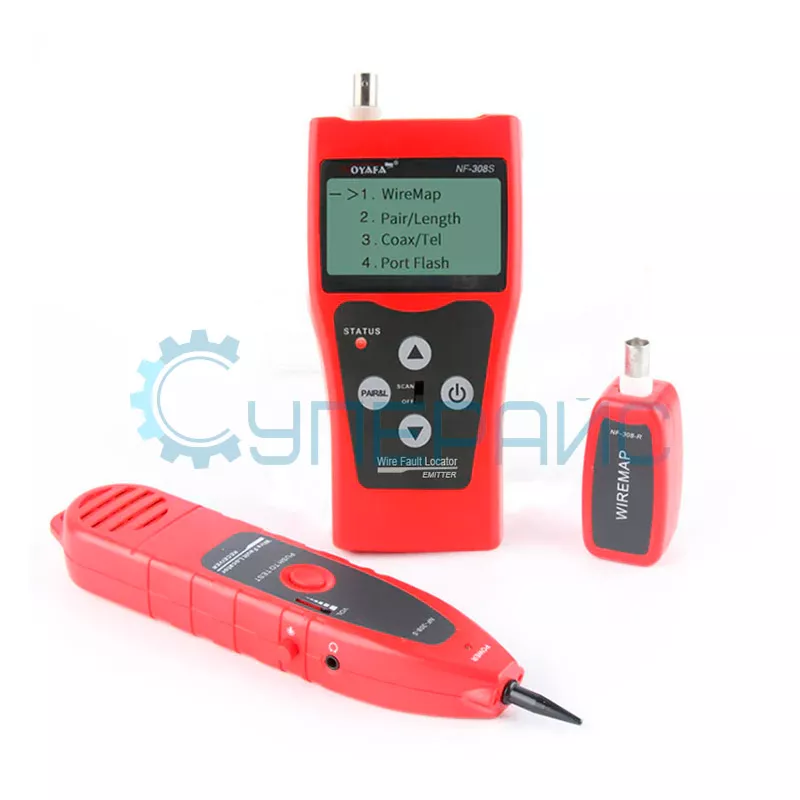

тестер Noyafa NF-308S - 1 шт беспроводной приемник - 1 шт терминальный датчик - 1 шт кабель RJ11 - 1 шт кабель RJ45 - 1 шт зажимы "крокодил" - 1 шт наушники - 1 шт |
Обзорная таблица кабельных тестеров Noyafa
| Характеристики | NF-308S | NF-300 |
| Диапазон измерений длины кабеля | 5 - 350 м | 1 ~ 2500 м |
| Длина калибруемого кабеля | < 10 м | |
| Типы тестируемого / обнаруживаемого кабеля |
витая пара UTP,STP,RJ11, 5E, 6E коаксиальный кабель, телефонный кабель, USB кабель и другие металлические проводники |
витая пара STP/UTP CAT-5E, CAT-6E, коаксиальный кабель, телефонный кабель, USB-кабель и различные типы кабелей с металлическими проводниками – при помощи зажимов "крокодил" |
| Частота генерируемого сигнала приёмника | 225 кГц | |
| Количество подключений датчиков | до 8 | - |
| Разъёмы датчиков | RJ45 (R), BNC | RJ45, BNC, RJ11, USB Type - A |

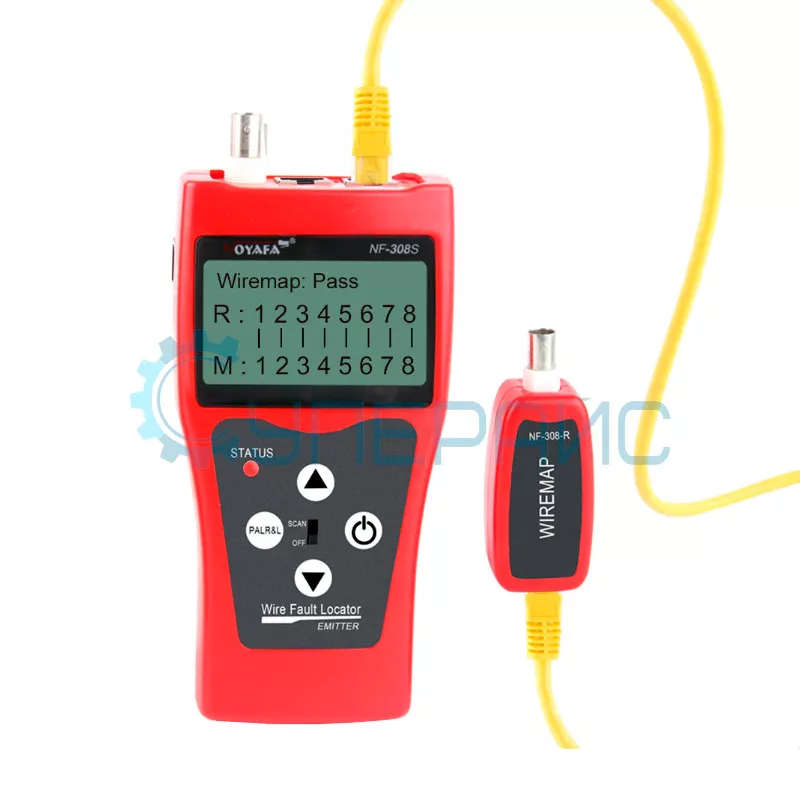

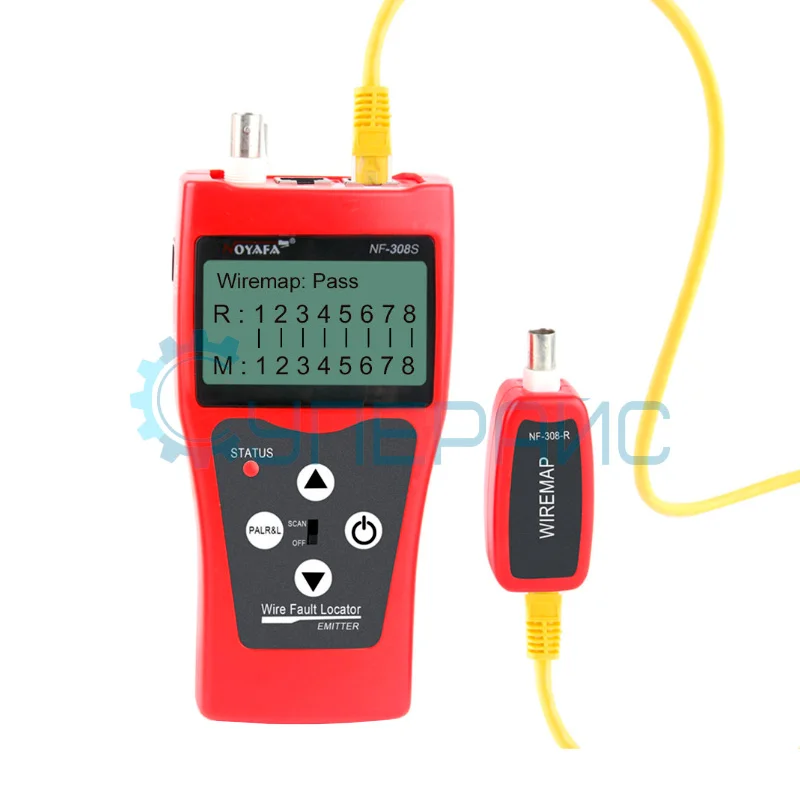

Кабельный тестер Noyafa NF-308S
Кабельный тестер Noyafa NF-308S представляет собой профессиональное решение для диагностики различных типов проводных линий. Прибор работает с витой парой, телефонными кабелями, USB-соединениями и коаксиальными линиями благодаря поддержке разъемов RJ45, RJ11, USB и BNC. Проверка на обрыв и обратную полярность помогает быстро выявить неисправности монтажа без необходимости визуального осмотра всей трассы.
Встроенный передатчик сигнала частотой 225 Гц в сочетании с разъёмом Port flash упрощает поиск нужного кабеля в пучке или распределительном шкафу. Калибровка линий длиной свыше 10 м гарантирует точность последующих измерений.
Кто может применять такой тестер коаксиального кабеля в работе:
- монтажники структурированных кабельных сетей;
- техники служб эксплуатации телекоммуникационного оборудования;
- инженеры систем видеонаблюдения;
- специалисты по ремонту компьютерной техники.
Диапазон определения длины от 5 до 350 м помогает оценить протяженность скрытых участков трассы без рулетки. Датчик подключается к линии, а прибор сканирует подключения и отображает активность порта.
Задачи, которые помогает решать прибор:
- прозвонка сетевых линий на предмет обрывов;
- измерение протяженности кабельных трасс;
- трассировка скрытой проводки в стенах;
- идентификация портов в распределительных щитах.
Область применения модели распространяется на антенные линии и системы видеонаблюдения с аналоговой передачей. Максимальная дистанция обнаружения 2500 м покрывает потребности большинства объектов коммерческой недвижимости. Многофункциональная конструкция объединяет функции измерителя длины, трассоискателя и тонового генератора в одном корпусе.
