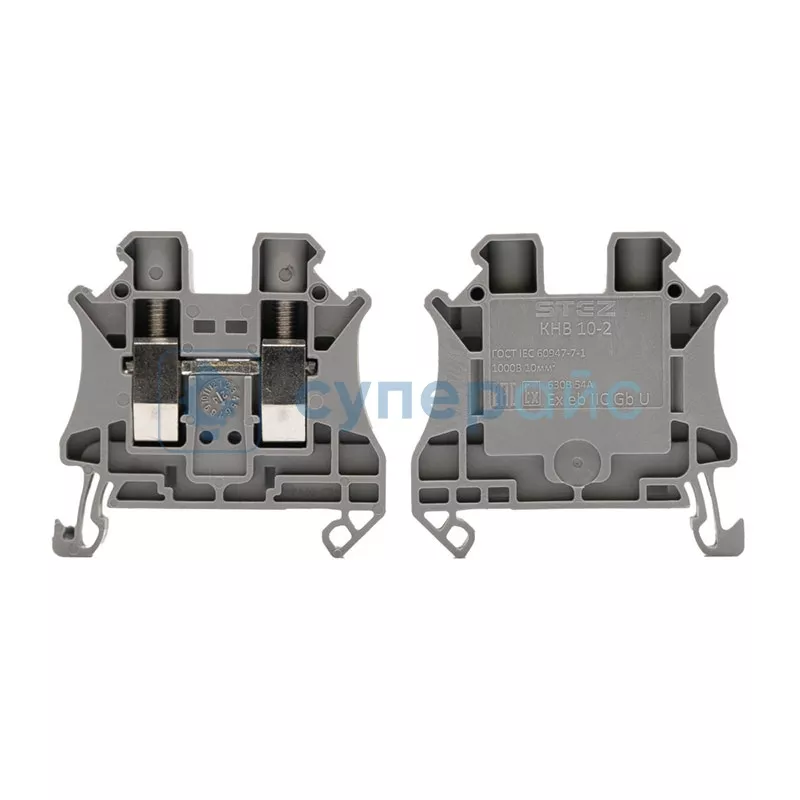

Винтовая клемма СТЭЗ КНВ 10-2
Код товара: 36019
Гарантия 12 месяцев
О товаре Открытая боковая стенка
Номинальное сечение: 10 мм²
Номинальное напряжение: 1000 В
Сечение проводника AWG: 20 - 6
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Открытая боковая стенка
Номинальное сечение: 10 мм²
Номинальное напряжение: 1000 В
Сечение проводника AWG: 20 - 6
Технические характеристики СТЭЗ КНВ 10-2
| Номинальное сечение | 10 мм² |
| Номинальное напряжение | 1000 В |
| Сечение проводника AWG | 20 - 6 |
| Сечение гибкого провода | 0,5 - 16 мм² |
| Сечение жесткого провода | 0,5 - 16 мм² |
| Длина снятия изоляции | 10 мм |
| Калиберная пробка | А6 |
| Количество точек подключения на ярус | 2 |
| Сечение гибкого проводника [AWG] | 20 - 6 |
| Максимальный ток нагрузки | 76 A (для кабеля сечением 16 мм² поперечное сечение) |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 - 6 мм² |
| Момент затяжки | 1,5 - 1,8 Нм |
| 2 жестких провода одинакового сечения | 0,5 - 4 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,5 - 2,5 мм² |
| 2 гибких провода одинакового сечения | 0,5 - 4 мм² |
| Категория перенапряжения | III |
| Потенциалы | 1 |
| Количество рядов | 1 |
| Открытая боковая стенка | есть |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Испытания | |
| Пройденные испытания по ГОСТ IEC 60947-7-1 | присоединительная способность / испытание импульсным выдерживаемым напряжением / испытание электрической прочности изоляции переменным напряжением промышленной частоты / испытание механической прочности выводов колодки / испытание на изгиб / испытание на вытягивание / крепление колодки выводов к основанию / проверка падения напряжения / испытание на превышение температуры / испытание на кратковременно выдерживаемый ток / испытание на температурный износ / испытание игольчатым пламенем |
| Дополнительные пройденные испытания |
испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013) защита от поражения электрическим током (ГОСТ EN 50274-2012) |
| Монтаж | |
| Тип монтажа | монтажные рейки 35/7,5 и 35/15 |
| Резьба винтов | М4 |
| Данные взрывозащищенности | |
| Маркировка | II 2 GD Ex eb IIC Gb |
| Расчетное напряжение изоляции | 630 В |
| Общие характеристики | |
| Расчетное импульсное напряжение | 8 кВ |
| Максимальная мощность потерь при номинальных условиях | 1,82 Вт |
| Температура окружающей среды (хранение / транспорт) | -25 - 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже | -5 - 70 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 - 70 % |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Относительный температурный индекс изоляционного материала Elec UL746B | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Изоляционный материал | ПА 66 |
| Класс воспламеняемости согласно UL 94 | ПВ-0 |
| Цвет | серый |
| Высота монтажных реек |
35/7,5: 47,5 мм 35/15: 55 мм |
| Габариты изделия | 47,7 х 46,9 х 10,2 мм |
| Вес нетто | 16,9 г |
| Вес брутто | 17,33 г |
| Комплектация | клемма СТЭЗ КНВ 10-2 – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
