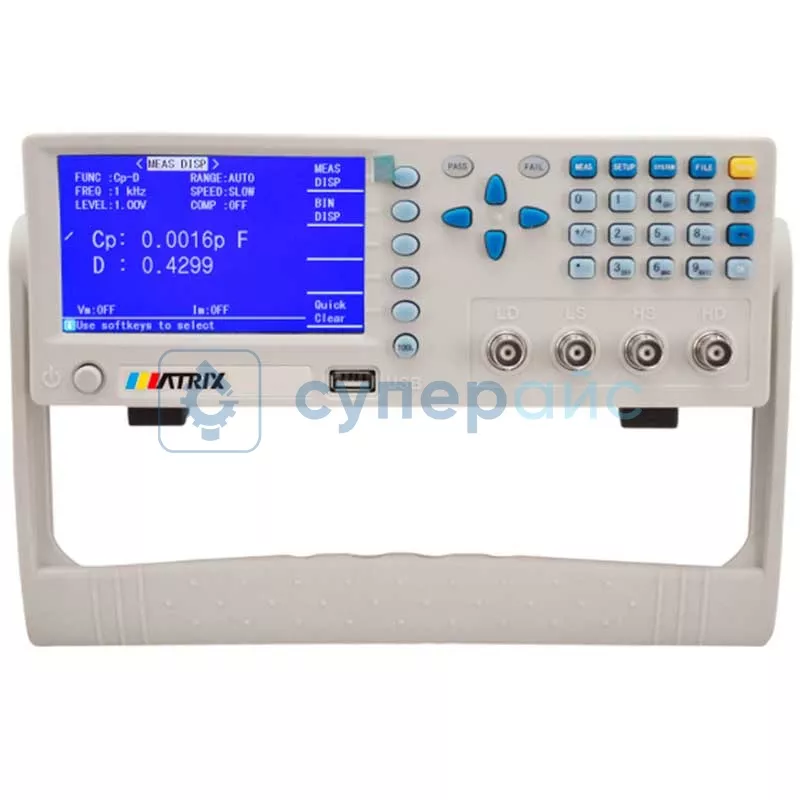

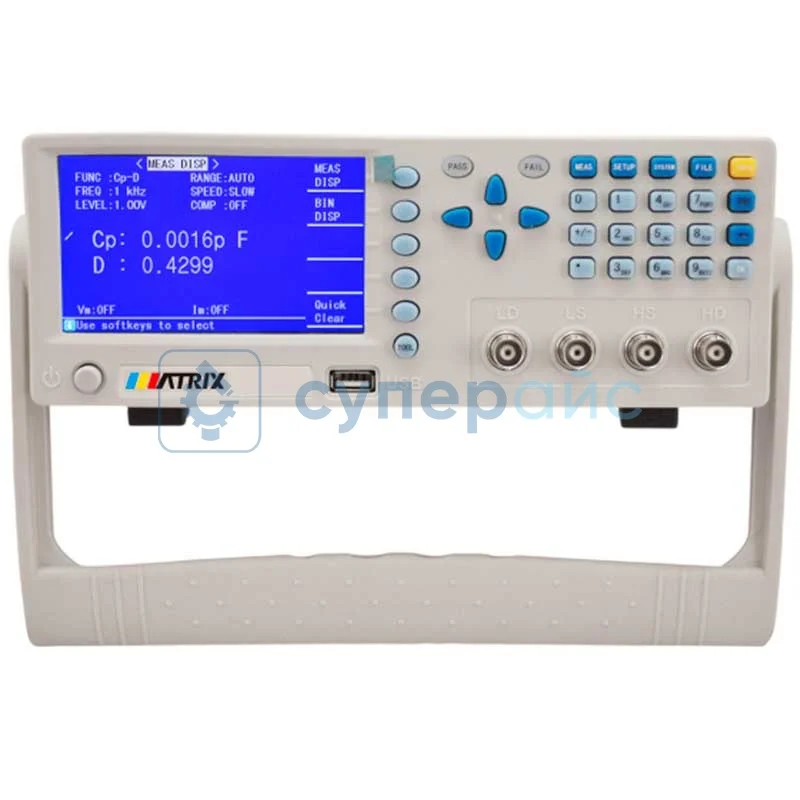

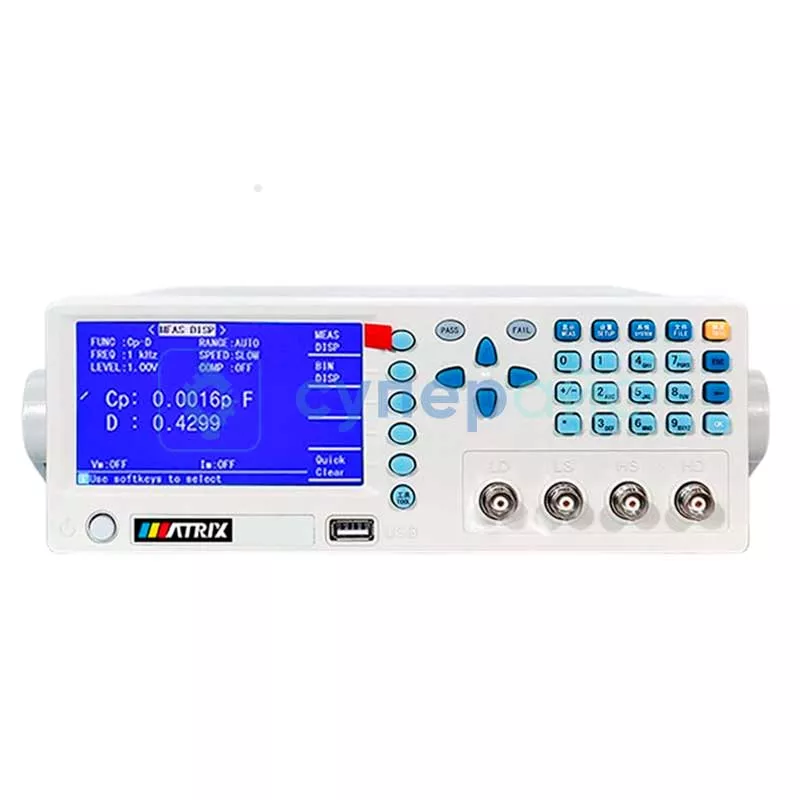

Настольный измеритель RLC MATRIX MCR5030
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MATRIX MCR5030
Полярные и неполярные конденсаторы
Катушки индуктивности
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение фазового сдвига между током и напряжением (θ)
Режим относительных измерений
Возможность подключения к ПК для сохранения результатов измерений
Память
Подсветка экрана
Удержание показаний(Hold)
RS-232C
Описание MATRIX MCR5030
Технические характеристики MATRIX MCR5030
| Режимы измерения | автоматический / ручной |
| Тестируемая частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц |
| Точность | ± 0,1% |
| Тестовый уровень | 0.1 В rms, 0.3 В rms, 1 В rms, точность: ± 5% |
| Диапазон измерения индуктивности (L) | 0,0001 мкГн - 999,99 Гн |
| Диапазон измерения емкости (C) | 0,0001 пФ - 9,9999 Ф |
| Диапазон измерения сопротивления (|Z|, X, R) | 0,01 мОм - 99,999 МОм |
| Диапазон измерения тангенса угла потерь (D) | 0,0001 - 9,9999 |
| Диапазон измерения добротности (Q) | 0,0001 - 99999 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,99° ~ 179,99° / -3,1416 ~ 3,1416 |
| Диапазон относительных измерений (Δ%) | -999.99% ~ 99.99% |
| Скорость измерения (≥ 1 кГц) |
< 30 раз в секунду (быстрая) 10 раз в секунду (средняя) 3 раза в секунду (медленная) |
| Время задержки | 0 - 6 с, шаг 1 мс |
| Функция сброса | калибровка разомкнутой цепи, короткое замыкание |
| Конфигурация тестового терминала | 5-и терминальный |
| Схема подключения | последовательная / параллельная |
| Математические функции | отклонение в процентах |
| Режим триггера | внешний, внутренний |
| Выходное сопротивление | 30 Ом |
| Встроенный компаратор | 5 ячеек |
| Функция автоматического сохранения | есть, поддержка формата файловой системы FAT16, FAT32 |
| Функция HOLD | есть |
| Подсветка экрана | есть |
| Общие характеристики | |
| Дисплей | 4.3-дюйма LCD с разрешением 5 бит |

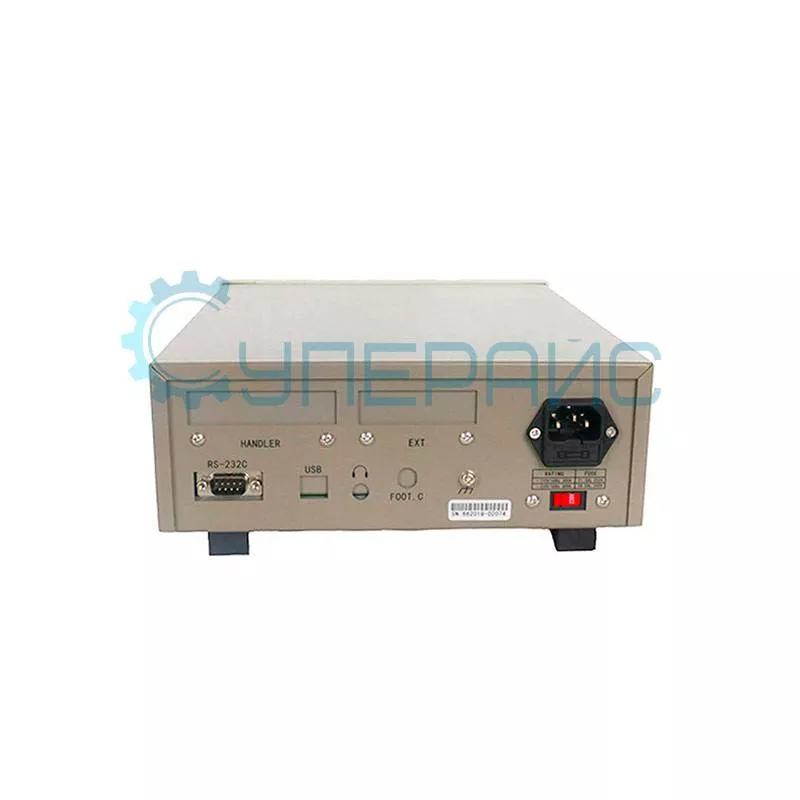

| Интерфейс передачи данных | USB HOST, RS-232C |
| Рабочая температура | 0 - 40 °C |
| Габариты изделия | 330 х 240 х 100 мм |
| Габариты упаковки | 410 х 330 х 205 мм |
| Вес нетто | 3,5 кг |
| Вес брутто | 4,75 кг |

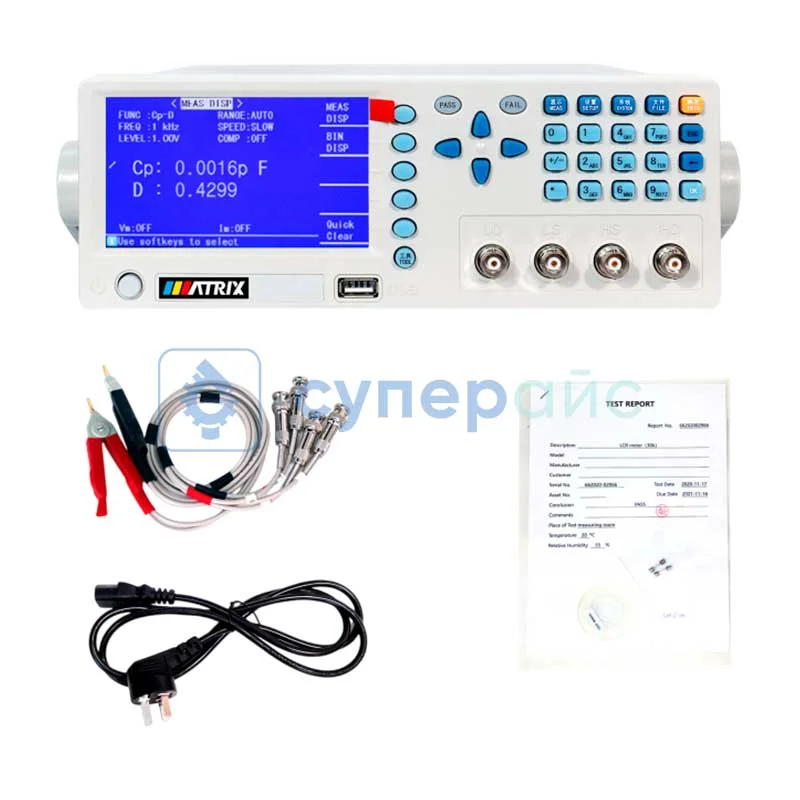

| Комплектация |
лабораторный измеритель LCR MATRIX MCR5030 – 1 шт зажимы Кельвина - 1 комплект кабель питания - 1 шт руководство пользователя - 1 шт |
Обзорная таблица измерителей LCR MATRIX
| Характеристики | MCR5010 | MCR5030 | MCR5100 | MCR5200 |
| Режимы измерения | автоматический / ручной | |||
| Тестируемая частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц | 40 Гц, 50 Гц, 60 Гц, 75 Гц, 100 Гц, 120 Гц, 150 Гц, 200 Гц, 250 Гц, 300 Гц, 400 Гц, 500 Гц, 600 Гц, 750 Гц, 800 Гц, 1 кГц, 1,5 кГц, 2 кГц, 2,5 кГц, 3 кГц, 4 кГц, 5 кГц, 6 кГц, 7,5 кГц , 10 кГц, 12 кГц, 15 кГц, 15,7 кГц, 16,2 кГц, 20 кГц, 25 кГц, 30 кГц, 40 кГц, 50 кГц, 60 кГц, 66,65 кГц, 75 кГц, 100 кГц | 40 Гц, 50 Гц, 60 Гц, 75 Гц, 100 Гц, 120 Гц, 150 Гц, 200 Гц, 250 Гц, 300 Гц, 400 Гц, 500 Гц, 600 Гц, 750 Гц, 800 Гц, 1 кГц, 1,5 кГц, 2 кГц, 2,5 кГц, 3 кГц, 4 кГц, 5 кГц, 6 кГц, 7,5 кГц , 10 кГц, 12 кГц, 15 кГц, 15,7 кГц, 16,2 кГц, 20 кГц, 25 кГц, 30 кГц, 40 кГц, 50 кГц, 60 кГц, 66,65 кГц, 75 кГц, 100 кГц, 120 кГц, 150 кГц, 200 кГц |
| Диапазон измерения индуктивности (L) | 0,0001 мкГн - 999,99 Гн | |||
| Диапазон измерения емкости (C) | 0,0001 пФ - 9,9999 Ф | |||
| Диапазон измерения сопротивления (|Z|, X, R, ESR) | 0,01 мОм - 99,999 МОм | |||
| Диапазон измерения тангенса угла потерь (D) | 0,0001 - 9,9999 | |||
| Диапазон измерения добротности (Q) | 0,0001 - 9999,9 | |||
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,99° ~ 179,99° / -3,1416 ~ 3,1416 | |||
| Диапазон относительных измерений (Δ%) | -999.99% ~ 99.99% | |||
Измеритель RLC MATRIX MCR5030: Прецизионный анализ электронных компонентов
Профессиональный тестер электронных компонентов MATRIX MCR5030 устанавливает новые стандарты в области измерения параметров пассивных элементов. Устройство демонстрирует точность измерений ±0.1% в широком диапазоне значений: от 0.01 пФ до 9.9999 Ф для емкости, от 0.01 мкГн до 99999 Гн для индуктивности и от 0.1 мОм до 99.999 МОм для сопротивления. Пятитерминальная схема подключения обеспечивает минимальное влияние паразитных параметров на результаты измерений.
Ключевые измерительные возможности:
- Шесть тестовых частот от 100 Гц до 30 кГц для анализа компонентов в различных режимах работы
- Одновременное определение комплексных параметров: импеданса, ESR, добротности и тангенса угла потерь
- Автоматическое распознавание типа компонента и оптимального режима измерений
- Сравнительный анализ с сохранением эталонных значений в пяти ячейках памяти
- Функция относительных измерений с отображением отклонения в процентах
Технологические преимущества:
RLC компонент тестер оснащен интеллектуальной системой калибровки, включающей компенсацию параметров разомкнутой и короткозамыкающей цепи. Программируемая скорость измерений до 30 раз в секунду позволяет оптимизировать процесс тестирования для различных производственных задач. Четыре уровня тестового сигнала (0.1 В, 0.3 В, 1 В RMS) обеспечивают точные измерения как для маломощных, так и для силовых компонентов.
Функциональные особенности:
Прибор поддерживает несколько режимов отображения данных на 4.3-дюймовом LCD дисплее с регулируемой подсветкой. Встроенная память с автосохранением результатов обеспечивает непрерывность рабочего процесса даже при случайном отключении питания. Интерфейсы USB и RS-232 позволяют интегрировать измеритель в автоматизированные системы контроля качества.
Профессиональное применение:
- Лабораторные исследования и разработка электронных устройств
- Входной контроль компонентов на производственных линиях
- Сертификационные испытания и метрологическая поверка
- Образовательный процесс в технических учебных заведениях
- Ремонт и диагностика промышленной электроники
MATRIX MCR5030 представляет собой комплексное решение для прецизионного анализа пассивных компонентов, сочетающее широкий измерительный диапазон с высокой точностью и удобством эксплуатации. Универсальность прибора делает его незаменимым инструментом для профессионалов в области электроники.
