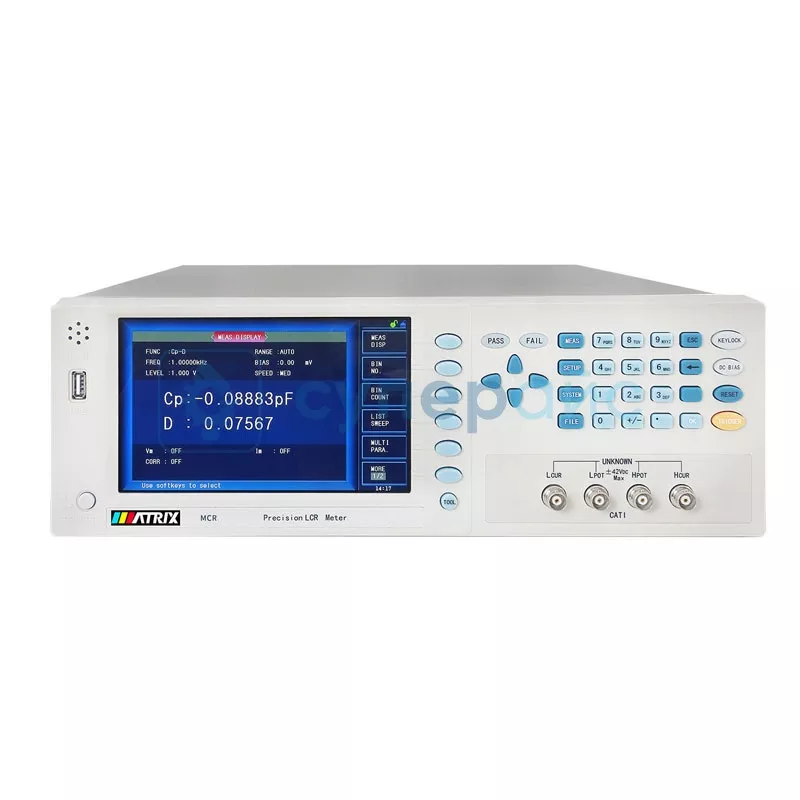

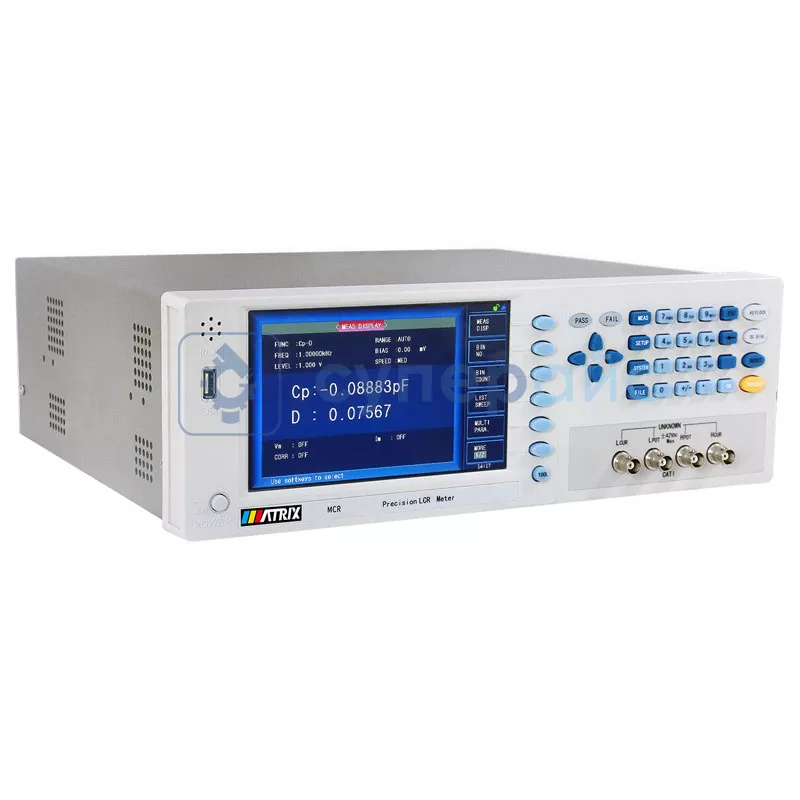

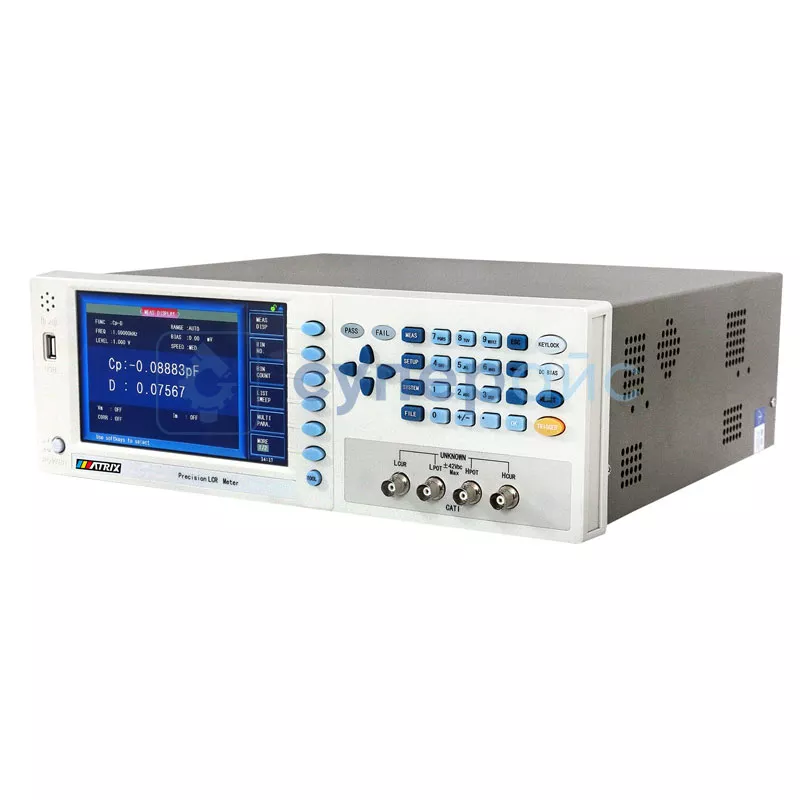

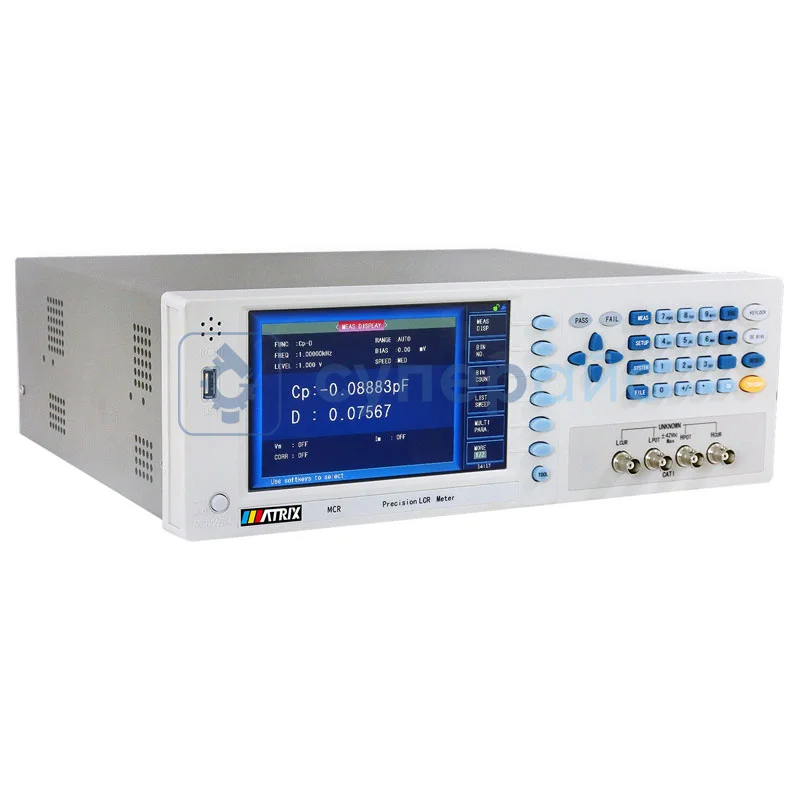

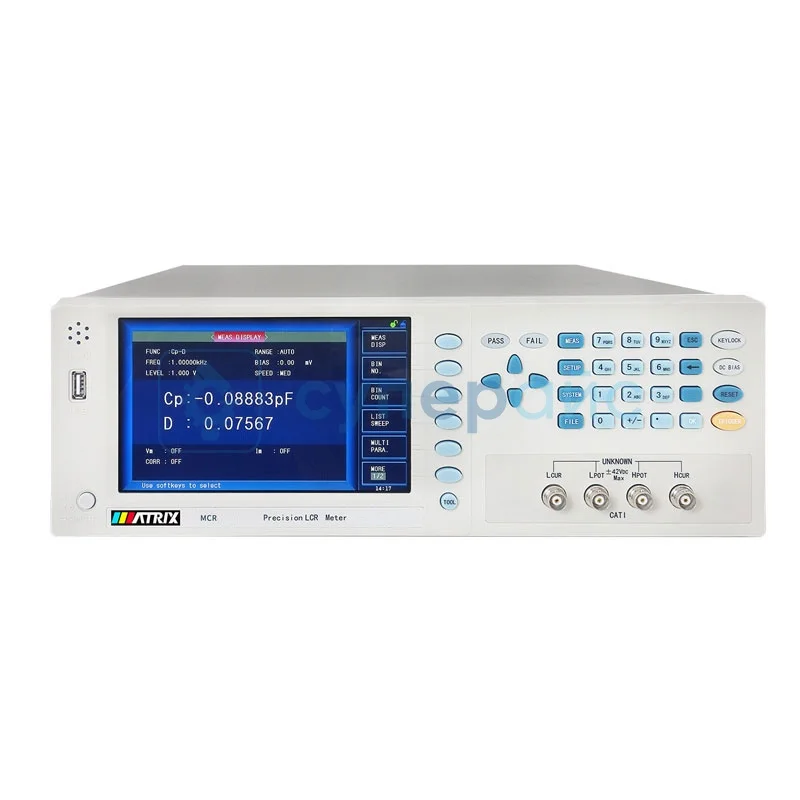

Анализатор импеданса MATRIX MCR-8100H
306 220 ₽
306 220 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
22138
Модель (серия)
MCR-8100H
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MATRIX MCR-8100H
Артикул (код товара)
22138
Модель (серия)
MCR-8100H
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Измерение фазового сдвига между током и напряжением (θ)
Измерение ёмкости
Измерение индуктивности
Измерение фазового сдвига между током и напряжением (θ)
Диапазон измерения сопротивления
Диапазон измерения ёмкости
Диапазон измерения индуктивности
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
GPIB
RS-232
LAN
GPIB
Питание
от сети переменного тока / от блока питания
Описание MATRIX MCR-8100H
Технические характеристики MATRIX MCR-8100H
| Диапазон частот тестового сигнала | 20 Гц - 1 МГц |
| Разрешение частоты | 0,0001 Гц |
| Базовая точность | 0,05%, (0,1% для DCR теста) |
| Параметры тестирования | Z, Y, C, L, X, B, R, G, D, θ, DCR |
| Эквивалентная схема | последовательно и параллельно |
| Математические функции | абсолютное и процентное отклонение |
| Изменение скорости отображения |
быстрый: 75 раз в секунду; умеренный: 12 раз в секунду; медленный: 3 раза в секунду |
| Диапазон | авто, удержание, ручной |
| Режим триггера | INT, MAN, EXT, BUS |
| Среднее | 1 - 255 |
| Время задержки | 0 - 60 с |
| Калибровка | открытый / короткий / загруженный |
| Количество тестовых терминалов | 5 |
| Сканирование списка | функция сканирования списка по 10 точкам |
| Сравнительная функция | функция сортировки одиннадцати ячеек (BIN1 - BIN9, AUX, OUT) |
| Многопараметрический тест | есть |
| Режим отображения | direct, ▲, ▲%, B / I |
| Выходное сопротивление | 30 Ом, 100 Oм, 10 / 100, 10 / CC |
| Уровень тестирования |
5 мВ - 2 B, точность: 10% (настраиваемый максимум 10 В); постоянный уровень: 10 мВ - 1 В, точность: 5 % |
| Источник смещения постоянного тока | 0 В, 1,5 В, 2 В, точность: 1% |
| Диапазон отображения | |
| Z, R, X | 0,01 мОм — 99,9999 МОм |
| DCR | 0,001 мОм — 99,9999 МОм |
| Y, G, B | 0,00001 мкс — 99,9999 с |
| C | 0,00001 пФ — 9,99999 Ф |
| L | 0,00001 мкГн — 99,9999 кГн |
| D | 0,00001 — 9,99999 |
| Q | 0,00001 — 99999,99 |
| θ (DEG) | -179,999° — 179,999° |
| θ (RAD) | -3,14159 — 3,14159 |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT-экран, разрешение 800 x 480 |

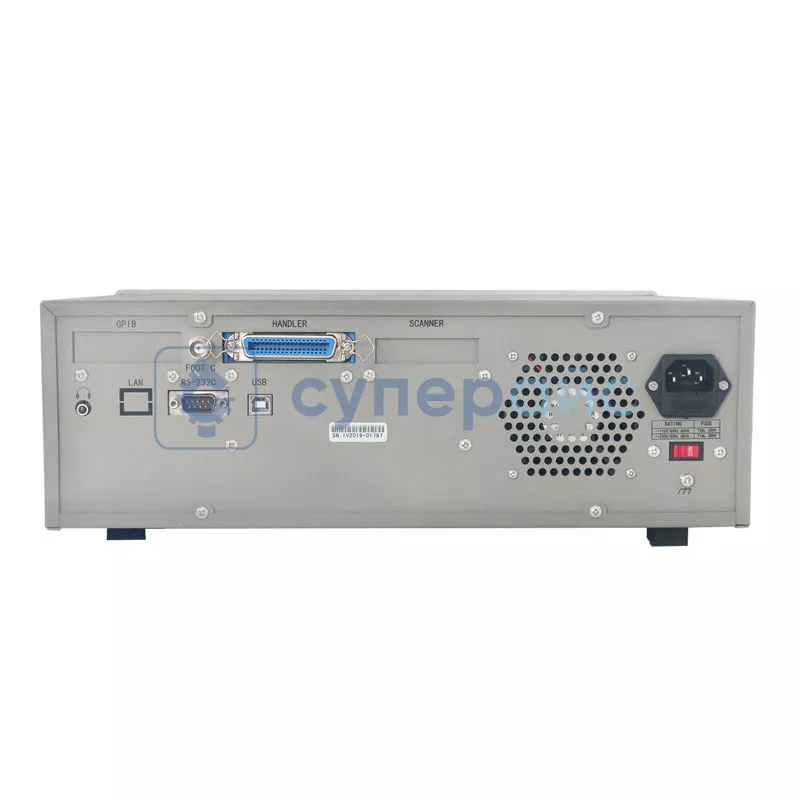

| Интерфейсы | RS-232, GPIB, USB, Handler |
| Габариты | 375 x 135 x 350 мм |
| Вес нетто | 9,65 кг |
| Вес брутто | 10,45 кг |

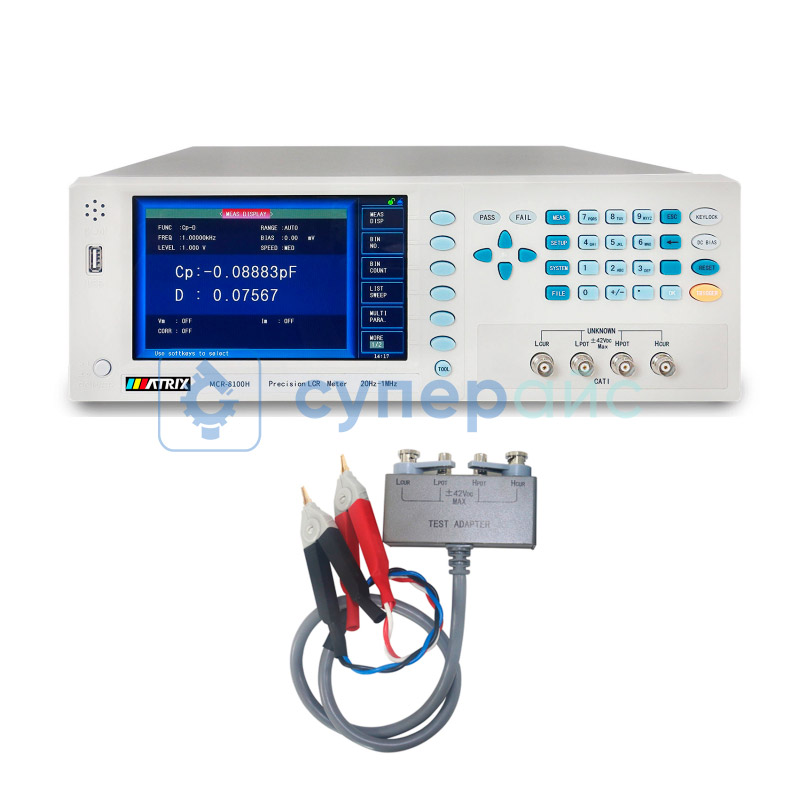

| Комплектация |
цифровой измеритель MATRIX MCR-8100H – 1 шт четырёхпроводной измерительный кабель для SMD-компонентов LCR-002 - 1 шт |
Обзорная таблица измерителей LCR MATRIX
| Характеристики | MCR-8100H | MCR-8200H | MCR-8500H |
| Диапазон частот тестового сигнала | 20 Гц - 1 МГц | 20 Гц - 2 МГц | 20 Гц - 5 МГц |
| Разрешение и точность частоты | 0,0001 Гц, 0,01% | ||
| Параметры тестирования | Z, Y, C, L, X, B, R, G, D, θ, DCR | ||
| Эквивалентная схема | последовательно и параллельно | ||
| Диапазон | авто, удержание, ручной | ||
| Режим триггера | INT, MAN, EXT, BUS | ||
| Время задержки | 0 - 60 с | ||
| Количество тестовых терминалов | 5 | ||
| Выходное сопротивление | 30 Ом, 100 Oм, 10 / 100, 10 / CC | ||
| Дисплей | 7-дюймовый TFT-экран, разрешение 800 x 480 | ||
| Интерфейс | RS-232, GPIB, USB, Handler | ||
Анализатор MATRIX MCR-8100H
Анализатор импеданса MATRIX MCR-8100H - это испытательное оборудование, предназначенное для измерения комплексного электрического сопротивления. Диапазон частот тестового сигнала 20 Гц - 1 МГц помогает проводить анализ компонентов с высокой информативностью. Точность 0,01% делает устройство подходящим для определения параметров радиоэлементов.
Цифровой измеритель LCR MCR-8100H поддерживает функцию сканирования списка по 10 точкам, которая автоматизирует процесс измерений. Большой TFT-дисплей упрощает считывание показаний. Наличие интерфейса RS-232, GPIB, USB и Handler делает возможными несколько способов подключения к компьютеру для передачи информации. Это упрощает интеграцию прибора в измерительные комплексы.
Кому подойдет анализатор:
- специалистам по разработке электронных устройств;
- сотрудникам производств радиоэлектронных компонентов;
- работникам метрологических лабораторий;
- инженерам отделов технического контроля;
- инженерам, проводящим испытания электронной техники.
Значительный частотный диапазон тестового сигнала помогает исследовать характеристики компонентов в разных режимах работы, что делает модель универсальным решением. Функционал прибора включает многопараметрический тест.
Какие задачи поможет решать такое оборудование:
- проверка параметров катушек индуктивности на разных частотах;
- тестирование характеристик конденсаторов;
- измерение свойств трансформаторов;
- анализ параметров полупроводниковых приборов;
- контроль качества электронных компонентов перед монтажом.
