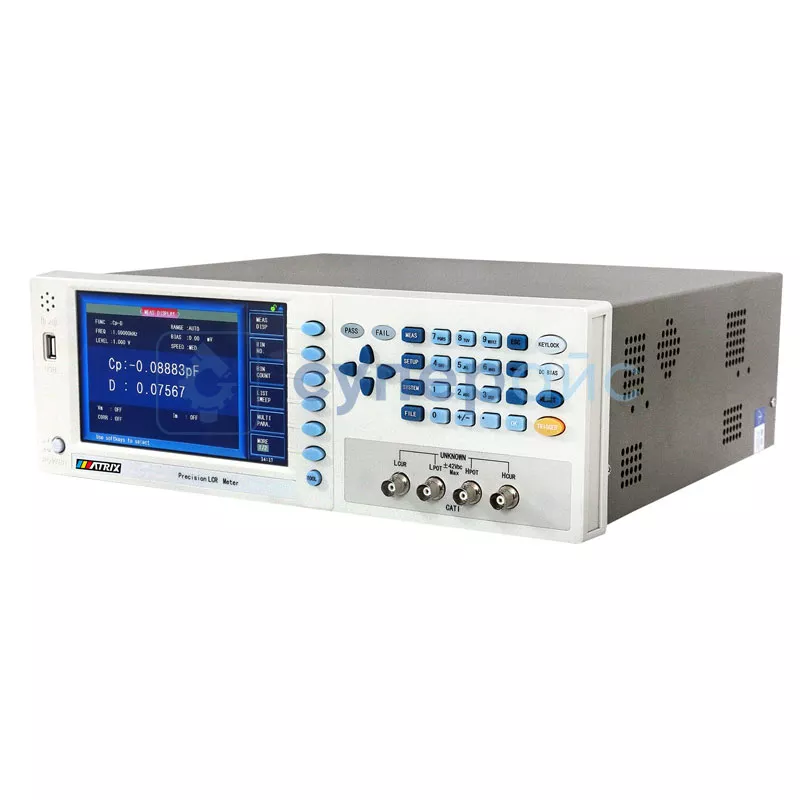

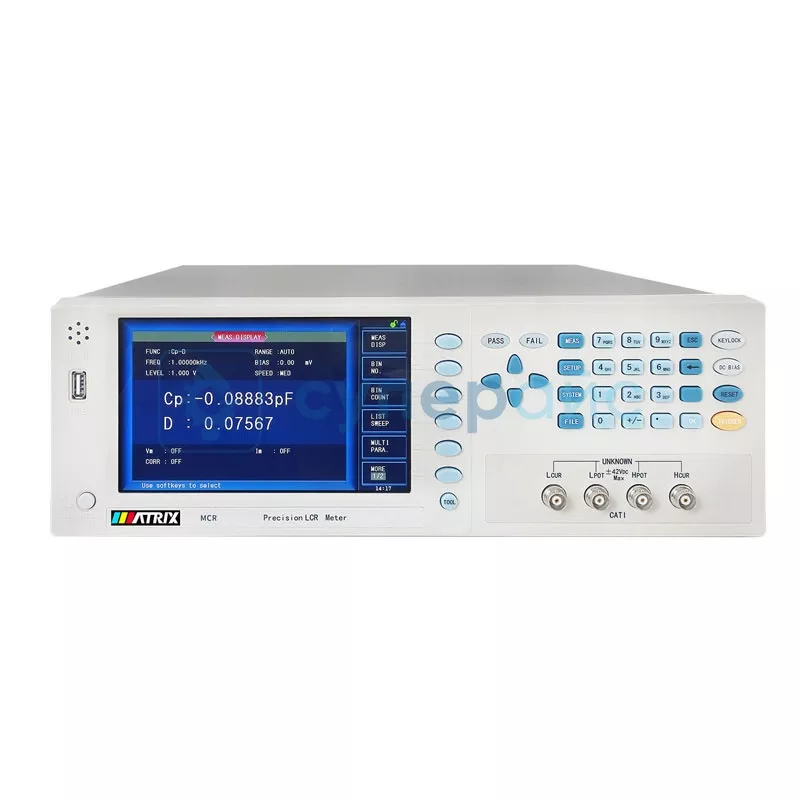

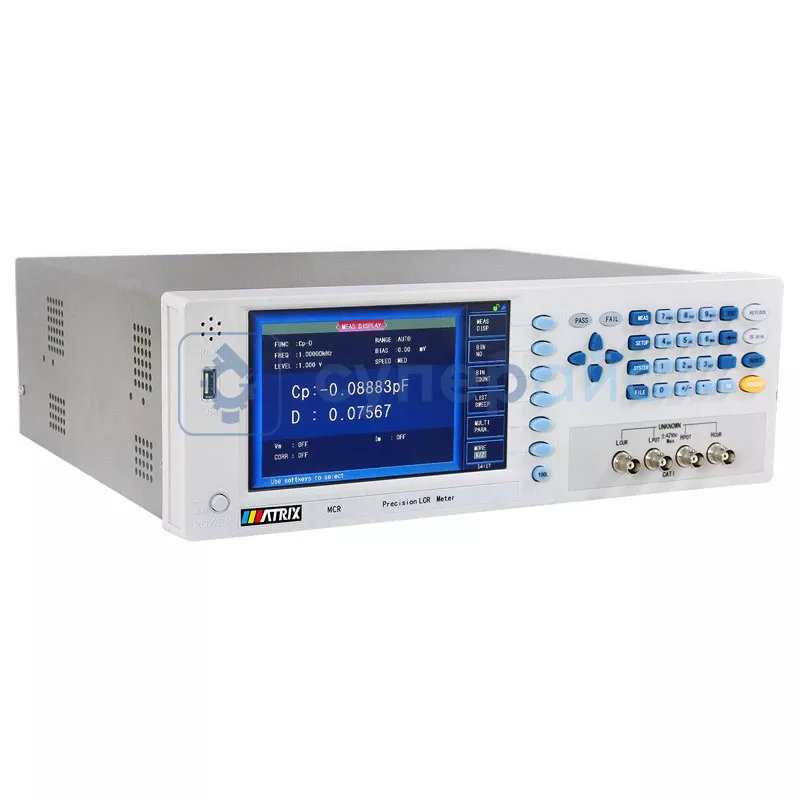

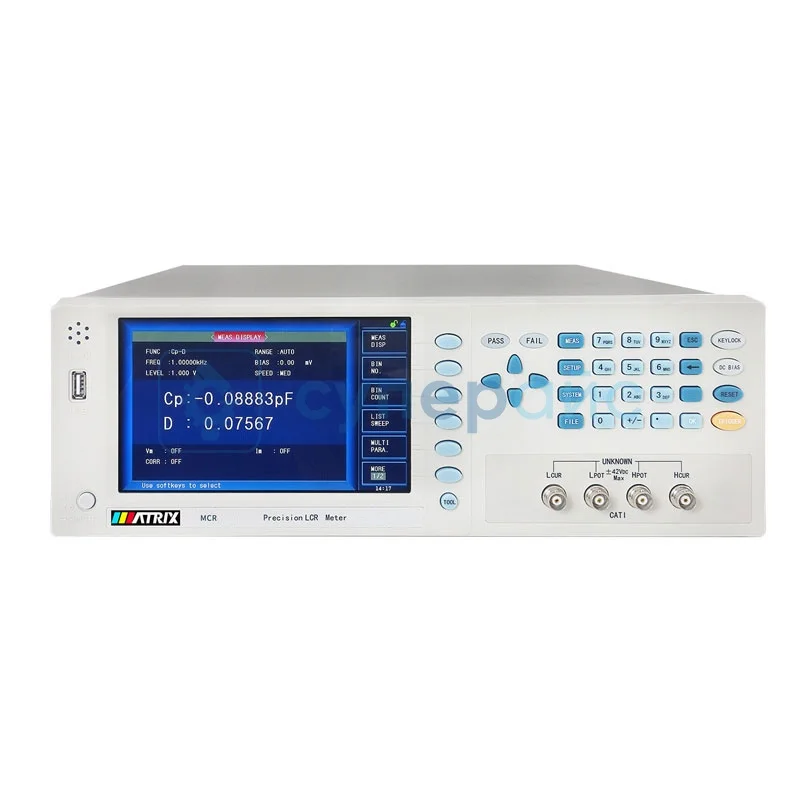

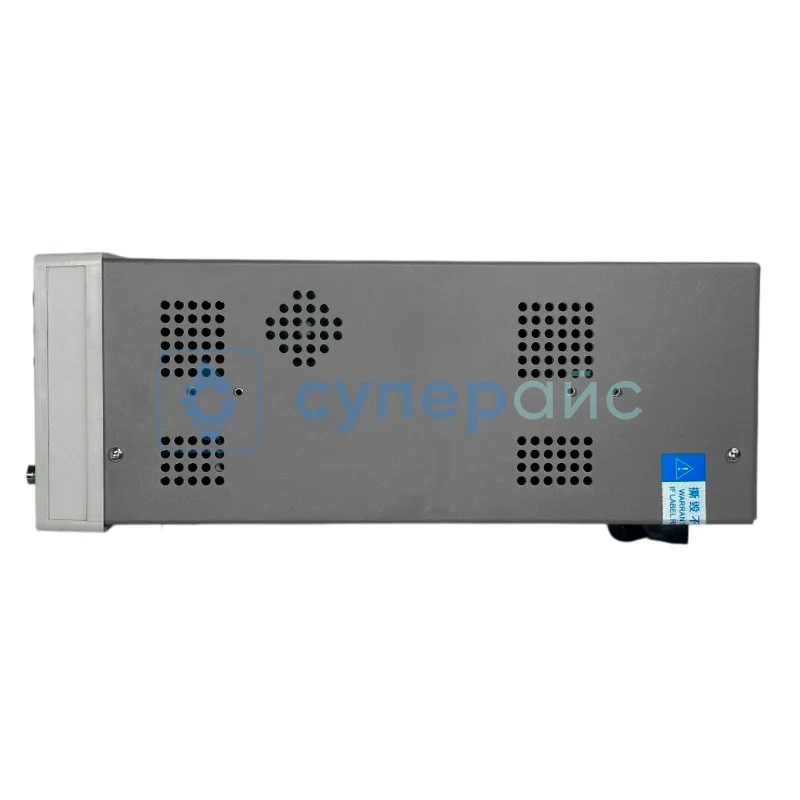

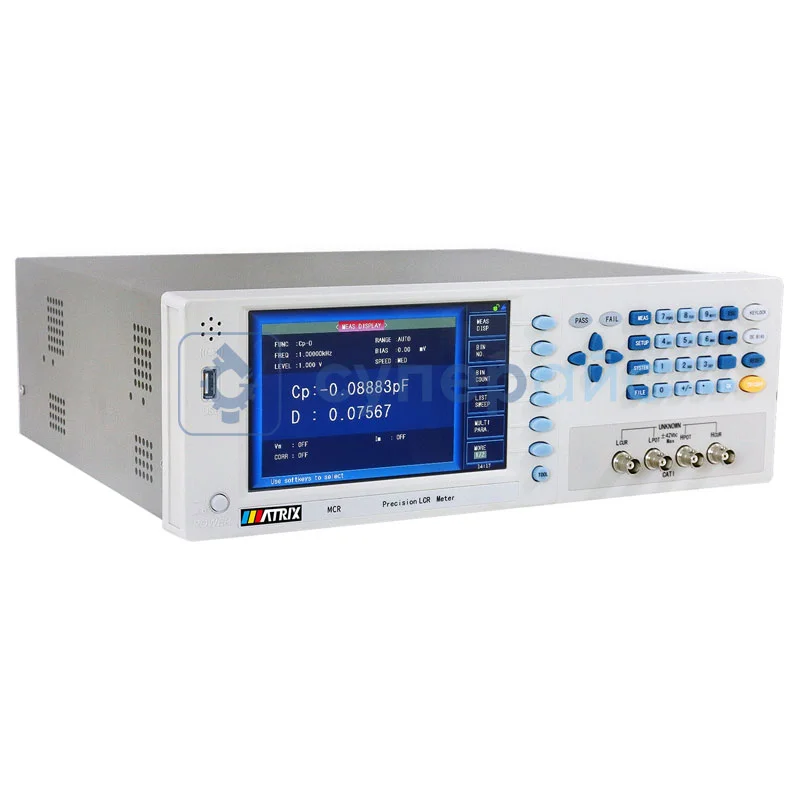

Лабораторный измеритель LCR MATRIX MCR-8500H
290 550 ₽
290 550 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
22140
Модель (серия)
MCR-8500H
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MATRIX MCR-8500H
Артикул (код товара)
22140
Модель (серия)
MCR-8500H
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
12
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Измерение частоты
Измерение фазового сдвига между током и напряжением (θ)
Измерение ёмкости
Измерение индуктивности
Измерение частоты
Измерение фазового сдвига между током и напряжением (θ)
Диапазон измерения сопротивления
Диапазон измерения ёмкости
Диапазон измерения индуктивности
Вес (кг)
7,2
Сложность
2
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
GPIB
RS-232
LAN
GPIB
Питание
от сети переменного тока / от блока питания
Описание MATRIX MCR-8500H
Технические характеристики MATRIX MCR-8500H
| Диапазон частот тестового сигнала | 20 Гц - 5 МГц |
| Разрешение частоты | 0,0001 Гц |
| Базовая точность | 0,05%, (0,1% для теста DCR) |
| Параметры тестирования | Z, Y, C, L, X, B, R, G, D, θ, DCR |
| Эквивалентная схема | последовательно и параллельно |
| Математические функции | абсолютное и процентное отклонение |
| Изменение скорости отображения |
быстрый: 75 раз в секунду; умеренный: 12 раз в секунду; медленный: 3 раза в секунду |
| Диапазон | авто, удержание, ручной |
| Режим триггера | INT, MAN, EXT, BUS |
| Среднее | 1 - 255 |
| Время задержки | 0 - 60 с |
| Калибровка | открытый / короткий / загруженный |
| Количество тестовых терминалов | 5 |
| Сканирование списка | функция сканирования списка по 10 точкам |
| Сравнительная функция | функция сортировки одиннадцати ячеек (BIN1 - BIN9, AUX, OUT) |
| Многопараметрический тест | есть |
| Режим отображения | direct, ▲, ▲%, B / I |
| Выходное сопротивление | 30 Ом, 100 Oм, 10 / 100, 10 / CC |
| Уровень тестирования |
5 мВ - 2 B, точность: 10% (настраиваемый максимум 10 В); постоянный уровень: 10 мВ - 1 В, точность: 5 % |
| Источник смещения постоянного тока | 0 В, 1,5 В, 2 В, точность: 1% |
| Диапазон отображения | |
| Z, R, X | 0,01 мОм — 99,9999 МОм |
| DCR | 0,001 мОм — 99,9999 МОм |
| Y, G, B | 0,00001 мкс — 99,9999 с |
| C | 0,00001 пФ — 9,99999 Ф |
| L | 0,00001 мкГн — 99,9999 кГн |
| D | 0,00001 — 9,99999 |
| Q | 0,00001 — 99999,99 |
| θ (DEG) | -179,999° — 179,999° |
| θ (RAD) | -3,14159 — 3,14159 |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT-экран, разрешение 800 x 480 |

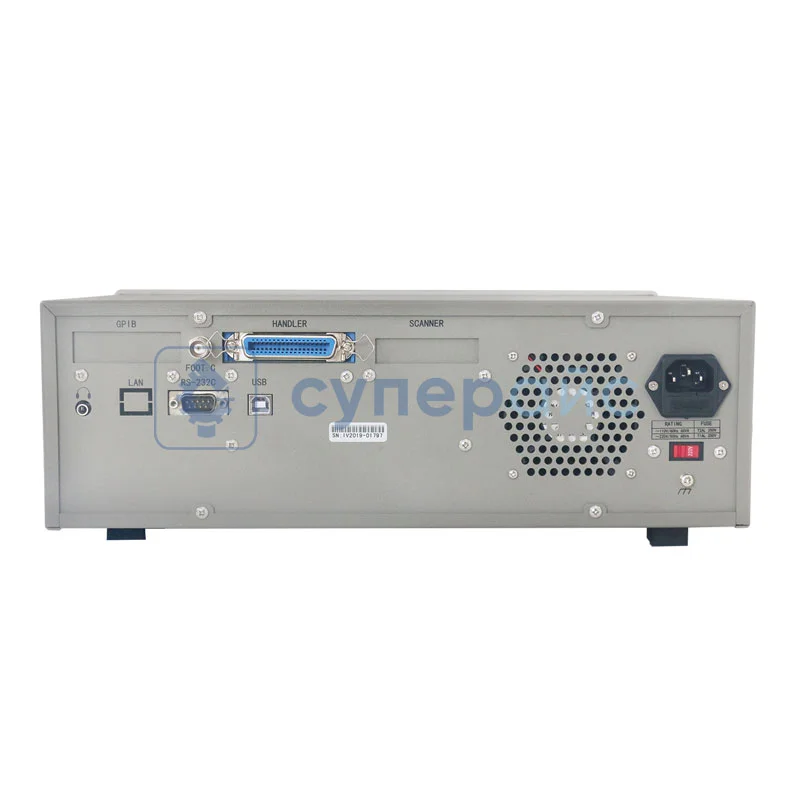

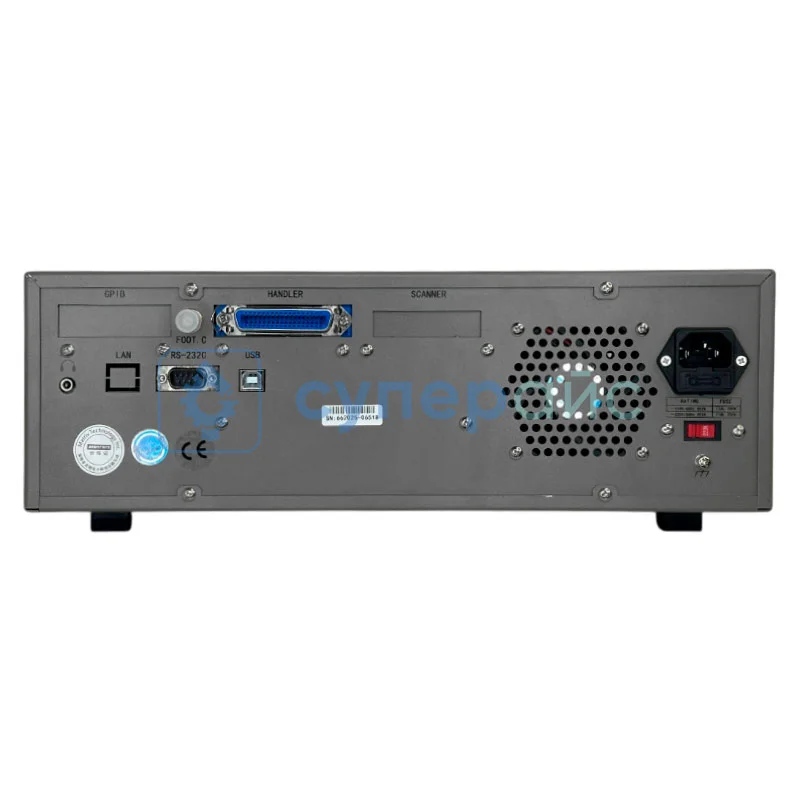

| Интерфейсы | RS-232, GPIB, USB, Handler |
| Габариты изделия | 375 x 135 x 350 мм |
| Габариты упаковки | 490 х 440 х 250 мм |
| Вес брутто | 10,25 кг |

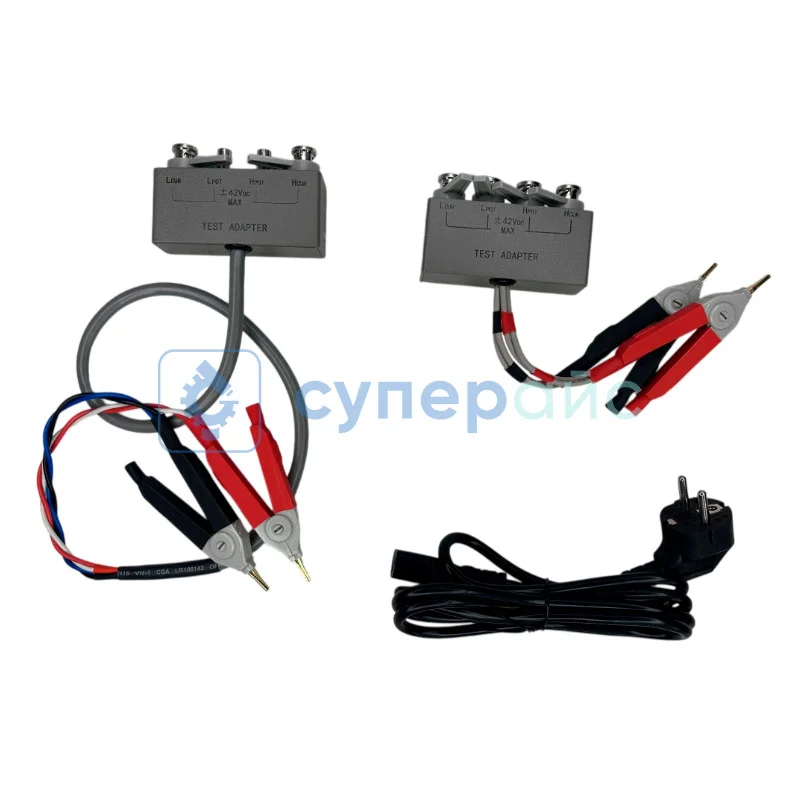

| Комплектация | цифровой измеритель MATRIX MCR-8500H – 1 шт |
Обзорная таблица измерителей LCR MATRIX
| Характеристики | MCR-8100H | MCR-8200H | MCR-8500H |
| Диапазон частот тестового сигнала | 20 Гц - 1 МГц | 20 Гц - 2 МГц | 20 Гц - 5 МГц |
| Разрешение и точность частоты | 0,0001 Гц, 0,01% | ||
| Параметры тестирования | Z, Y, C, L, X, B, R, G, D, θ, DCR | ||
| Эквивалентная схема | последовательно и параллельно | ||
| Диапазон | авто, удержание, ручной | ||
| Режим триггера | INT, MAN, EXT, BUS | ||
| Время задержки | 0 - 60 с | ||
| Количество тестовых терминалов | 5 | ||
| Выходное сопротивление | 30 Ом, 100 Oм, 10 / 100, 10 / CC | ||
| Дисплей | 7-дюймовый TFT-экран, разрешение 800 x 480 | ||
| Интерфейс | RS-232, GPIB, USB, Handler | ||
LCR настольный тестер MATRIX MCR-8500H: Прецизионный Анализ Компонентов
LCR настольный измеритель MATRIX MCR-8500H — профессиональный инструмент для лабораторного контроля пассивных компонентов. Его 5-терминальная архитектура минимизирует погрешности при тестировании SMD-элементов, катушек и конденсаторов. Охватываемый диапазон частот (20 Гц – 5 МГц) и точность 0.01% гарантируют эталонные замеры параметров:
- Импеданс (Z), ёмкость (C), индуктивность (L)
- Добротность (Q), тангенс угла потерь (D)
- Эквивалентное сопротивление (DCR)
Возможности:
- 5-точечная калибровка: Автоматическая компенсация погрешностей для OPEN/SHORT/LOAD.
- 7-дюймовый TFT-дисплей: Графическое отображение векторных диаграмм, параметров в реальном времени (75 обновлений/с).
- Гибкие режимы теста: Последовательная и параллельная эквивалентные схемы, сравнение с эталоном (±Δ, ±Δ%), сортировка BIN.
- Расширенный анализ: Сканирование частот (10 точек), смещение DC (0-2 В), многопараметрические измерения.
- Автоматизация: Триггеры INT/EXT/BUS, интерфейсы GPIB/USB/RS-232 для интеграции в АСУ.
Тестер LCR метр MCR-8500H незаменим при разработке ВЧ-фильтров, источников питания и IoT-устройств. Точность 0.01% и поддержка частот до 5 МГц делают его эталоном для калибровочных лабораторий и R&D-центров.
