Анализатор импеданса MATRIX MCR-9010
841 160 ₽
841 160 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
22144
Модель (серия)
MCR-9010
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MATRIX MCR-9010
Артикул (код товара)
22144
Модель (серия)
MCR-9010
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
12
Функции
Измерение сопротивления
Измерение частоты
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение фазового сдвига между током и напряжением (θ)
Измерение частоты
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение фазового сдвига между током и напряжением (θ)
Диапазон измерения сопротивления
Вес (кг)
3
Сложность
2

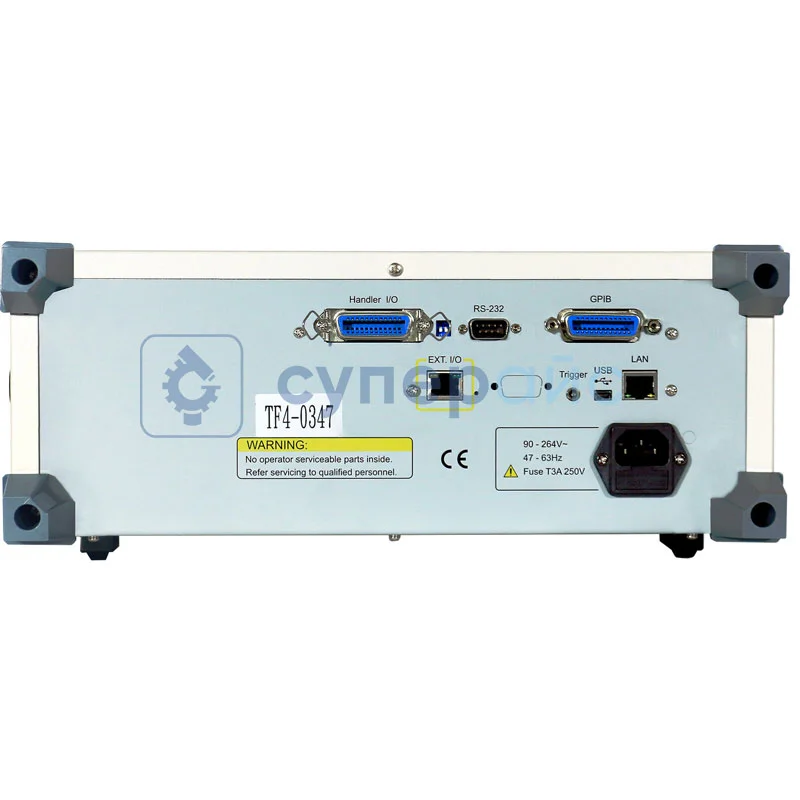

ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
GPIB
HANDLER
RS-232
LAN
GPIB
HANDLER
Питание
от сети переменного тока / от блока питания
Описание MATRIX MCR-9010
Технические характеристики MATRIX MCR-9010
| Диапазон частот тестового сигнала | 10 Гц - 10 МГц |
| Точность частоты | 0,08% |
| Параметры тестирования | Z, Y, θ, R, X, G, B, L, С, D, Q, DCR, ESR, Vac, Lac, Idc и т.д. |
| Функция ALC | есть |
| Выходное сопротивление | 25 / 100 Ом, переключаемое |
| Диапазон измерения сопротивления | 25 - 40 мОм, точность до 10% |
| Функция калибровки | разомкнутной цепи / короткого замыкания / нагрузки |
| Класс источника сигнала | 10 мВ - 2 В / 200 мкА - 20 мА |
| Режимы | электросчетчика, многошагового списка, сканирования и анализа |
| Автоматическая классификация компонентов | функция компаратора и функция классификации обработчика BIN |
| Память | в постоянной памяти можно хранить до 32 наборов многошаговых списков программ, в каждой программе можно организовать до 16 этапов тестирования |
| Количество тестовых терминалов | 5 |
| Разрешение | 100 МГц, 6-битный частотный вход |
| Точность | 7 частей на миллион ± 100 МГц |
| Многопараметрический тест | есть |
| Время измерения | < 3 мс |
| Калибровка | обрыва цепи / короткого замыкания / нагрузки |
| Схема измерения | последовательный / параллельный |
| Флэш-память | 100 документов по настройке режима измерения LCR и 50 документов по настройке многошагового режима |
| Диапазон отображения | |
| RDC | от 0,00 мОм до 99,9999 МОм |
| IZI | от 0,000 мОм до 999 9,99 МОм |
| R, X | ± 0,000 мОм до 9999,99 МОм |
| IYI | 0,0000 мкс до 999.999 кс |
| G, B | ± 0.00000 мкс до 999,999 кс |
| Cs, Cp | ± 0.00000 пФ до 9999.99 Ф |
| Ls, Lp | ± 0.00 нН - 9999.99 кН |
| Q | 0,00 - 9999,99 |
| D | 0,00000 - 9999,99 |
| θ (DEG) | ± 0,000° - 180,000° |
| θ (RAD) | ± 0,00000 - 3.14159 |
| ▲% | 0,000 - 999,999 % |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT-экран, разрешение 800 x 480 |
| Интерфейсы | RS-232, GPIB, USB, Handler |
| Источник питания |
напряжение: 90 - 264 В переменного тока; частота: 47 - 63 Гц |
| Потребляемая мощность | 30 Вт |
| Габариты | 359 x 147 x 343 мм |
| Габариты упаковки | 495 x 280 x 480 мм |
| Вес | 3,95 кг |
| Вес брутто | 6,3 кг |
| Комплектация | цифровой измеритель MATRIX MCR-9010 – 1 шт |
Обзорная таблица измерителей LCR MATRIX
| Характеристики | MCR-9010 | MCR-9020 | MCR-9030 |
| Диапазон частот тестового сигнала | 10 Гц - 10 МГц | 10 Гц - 20 МГц | 10 Гц - 30 МГц |
| Точность | 0,08% | ||
| Диапазон измерения сопротивления | 25 - 40 мОм | ||
| Количество тестовых терминалов | 5 | ||
| Функция калибровки | разомкнутной цепи / короткого замыкания / нагрузки | ||
| Дисплей | 7-дюймовый TFT-экран, разрешение 800 x 480 | ||
| Питание | напряжение: 90 - 264 В переменного тока; частота: 47 - 63 Гц | ||
| Интерфейс передачи данных | RS-232, GPIB, USB, Handler | ||
Тестер импеданса MATRIX MCR-9010
Анализатор MATRIX MCR-9010 представляет собой измеритель импеданса с мощным функционалом. Диапазон частот тестового сигнала от 10 Гц до 10 МГц обуславливает универсальность прибора. Точность частоты составляет 0,08%, что помогает получать достоверные результаты измерений. Функция ALC предоставляет возможность автоматической регулировки уровня сигнала, что обуславливает простоту настройки. Дисплей прибора выполнен в формате TFT-экрана и наглядно отображает рабочую информацию.
Потребляемая мощность аппарата составляет 30 Вт, что способствует экономичности эксплуатации. Габариты устройства 336 x 147 x 340 мм при весе 3 кг делают аппарат удобным для размещения на рабочем месте и для транспортировки.
Среди тех, кому будет полезен MCR-9010:
- инженеры-электронщики;
- разработчики радиотехнических устройств;
- инженеры по контролю качества электронных компонентов;
- сотрудники метрологических лабораторий;
- исследователи в области физики твердого тела.
Прибор может применяться для решения разноплановых задач в сфере электроники и радиотехники. Предлагаемый диапазон частот тестового сигнала помогает проводить измерения параметров компонентов в разных режимах работы.
Задачи, которые помогает решать такой анализатор:
- измерение импеданса электронных компонентов;
- анализ частотных характеристик устройств;
- контроль качества элементов и узлов;
- исследование свойств материалов;
- калибровка измерительного оборудования.
Модель предоставляет глубокие аналитические возможности для оптимизации разработки, ускоряет процессы внедрения инноваций по сравнению с менее точными или узкоспециализированными приборами. Этот анализатор может применяться в НИОКР, при сборке электроники и других областях. Оборудование такого типа используют для тестирования новых схем, проведения физических экспериментов, обеспечения стандартов качества в промышленности и обучения студентов в профильных учреждениях.
Документация и ПО MATRIX MCR-9010
Название
Язык
Версия
Размер и тип
Руководство пользователя для тестеров LCR MATRIX серии MCR-9000 в Суперайс
Язык:
Русский
Размер и тип:
1,83 МБ,
pdf
Отзывы MATRIX MCR-9010
SUPEREYES.RU
06.05.2025 09:24:15
Анализатор импеданса MATRIX MCR-9010
Настольный измеритель MATRIX MCR-9010
Режим электросчётчика
Диапазон частот тестового сигнала: 10 Гц - 10 МГц
Точность: 0,08 %
Класс источника сигнала: 10 мВ - 2 В / 200 мкА - 20 мА
Guest
06.05.2025 09:24:15
Приобрел этот прибор для мастерской по ремонту электроники и остался доволен. Аппарат компактный , но функционал впечатляет - измеряет практически все параметры компонентов от конденсаторов до катушек индуктивности. Особенно порадовала скорость - замеры действительно занимают меньше 3 мс. Работаю в основном с диапазоном 100 Гц - 1 МГц, точность соответствует заявленной. Доставка заняла 2 недели, прибор пришел хорошо упакованным.
SUPEREYES.RU
07.05.2025 03:56:44
Guest
Приобрел этот прибор для мастерской по ремонту электроники и остался доволен. Аппарат компактный , но функционал впечатляет - измеряет практически все параметры компонентов от конденсаторов до катушек индуктивности. Особенно порадовала скорость - замеры действительно занимают меньше 3 мс. Работаю в основном с диапазоном 100 Гц - 1 МГц, точность соответствует заявленной. Доставка заняла 2 недели, прибор пришел хорошо упакованным.
Приобрел этот прибор для мастерской по ремонту электроники и остался доволен. Аппарат компактный , но функционал впечатляет - измеряет практически все параметры компонентов от конденсаторов до катушек индуктивности. Особенно порадовала скорость - замеры действительно занимают меньше 3 мс. Работаю в основном с диапазоном 100 Гц - 1 МГц, точность соответствует заявленной. Доставка заняла 2 недели, прибор пришел хорошо упакованным.
Здравствуйте!
Благодарим вас за отзыв и за то, что поделились опытом использования прибора в профессиональной мастерской.
Очень приятно, что вы оценили как компактность, так и широкий функционал устройства — действительно, возможность быстро и точно измерять параметры различных компонентов критична в ремонте электроники. Здорово, что особенно впечатлила скорость измерений — менее 3 мс — и точность в рабочем диапазоне 100 Гц – 1 МГц. Это подтверждает надёжность и практичность прибора.
Рады, что доставка прошла успешно, а упаковка обеспечила сохранность оборудования. Спасибо, что выбрали нас!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
06.05.2025 09:24:15
Анализатор импеданса MATRIX MCR-9010
Настольный измеритель MATRIX MCR-9010
Режим электросчётчика
Диапазон частот тестового сигнала: 10 Гц - 10 МГц
Точность: 0,08 %
Класс источника сигнала: 10 мВ - 2 В / 200 мкА - 20 мА
Guest
06.05.2025 09:24:15
Приобрел этот прибор для мастерской по ремонту электроники и остался доволен. Аппарат компактный , но функционал впечатляет - измеряет практически все параметры компонентов от конденсаторов до катушек индуктивности. Особенно порадовала скорость - замеры действительно занимают меньше 3 мс. Работаю в основном с диапазоном 100 Гц - 1 МГц, точность соответствует заявленной. Доставка заняла 2 недели, прибор пришел хорошо упакованным.
SUPEREYES.RU
07.05.2025 03:56:44
Guest
Приобрел этот прибор для мастерской по ремонту электроники и остался доволен. Аппарат компактный , но функционал впечатляет - измеряет практически все параметры компонентов от конденсаторов до катушек индуктивности. Особенно порадовала скорость - замеры действительно занимают меньше 3 мс. Работаю в основном с диапазоном 100 Гц - 1 МГц, точность соответствует заявленной. Доставка заняла 2 недели, прибор пришел хорошо упакованным.
Приобрел этот прибор для мастерской по ремонту электроники и остался доволен. Аппарат компактный , но функционал впечатляет - измеряет практически все параметры компонентов от конденсаторов до катушек индуктивности. Особенно порадовала скорость - замеры действительно занимают меньше 3 мс. Работаю в основном с диапазоном 100 Гц - 1 МГц, точность соответствует заявленной. Доставка заняла 2 недели, прибор пришел хорошо упакованным.
Здравствуйте!
Благодарим вас за отзыв и за то, что поделились опытом использования прибора в профессиональной мастерской.
Очень приятно, что вы оценили как компактность, так и широкий функционал устройства — действительно, возможность быстро и точно измерять параметры различных компонентов критична в ремонте электроники. Здорово, что особенно впечатлила скорость измерений — менее 3 мс — и точность в рабочем диапазоне 100 Гц – 1 МГц. Это подтверждает надёжность и практичность прибора.
Рады, что доставка прошла успешно, а упаковка обеспечила сохранность оборудования. Спасибо, что выбрали нас!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9522
Модель (серия):
ET1091C
Производитель:
East Tester
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон измерения сопротивления:
0,0001 Ом – 99,99 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 9999 Гн
Добавить в избранное
Артикул (код товара):
38152
Модель (серия):
O9
Производитель:
BSIDE
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 2000 А
Макс. ток (DC):
200 мА
Сопротивление:
да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26895
Модель (серия):
M300
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Вес (кг):
5,7
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20982
Модель (серия):
XSA1075P-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
5
Сложность:
2
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9847
Модель (серия):
4090C
Производитель:
Victor
Страна производства:
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон измерения сопротивления:
0,0001 Ом – 99,99 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 9999 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9522
Модель (серия):
ET1091C
Производитель:
East Tester
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон измерения сопротивления:
0,0001 Ом – 99,99 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 9999 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9852
Модель (серия):
4091A
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон измерения сопротивления:
0,0001 Ом – 99,99 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 9999 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9839
Модель (серия):
4090A
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон измерения сопротивления:
0,0001 Ом – 99,99 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 9999 Гн
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
22298
Модель (серия):
TSS08-2.4D
Производитель:
Quick
Страна производства:
Китай
Гарантия, мес.:
Вес (кг):
0,01
Сложность:
2
Добавить в избранное
Артикул (код товара):
37521
Модель (серия):
SP3386-25
Производитель:
Nanjing Shengpu
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Вес (кг):
3
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27852
Модель (серия):
ET5304
Производитель:
East Tester
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип нагрузки:
постоянного тока
Кол-во каналов:
2
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
60
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27849
Модель (серия):
ET5300
Производитель:
East Tester
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
40
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14680
Модель (серия):
YBN30-200-1
Производитель:
Yibenyuan
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
6000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22144
Модель (серия):

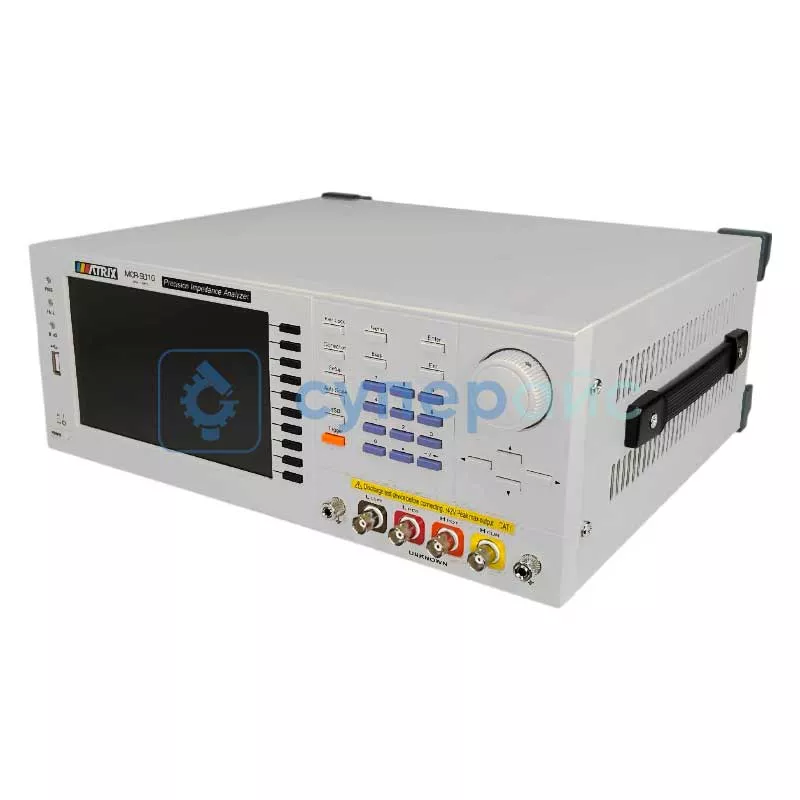

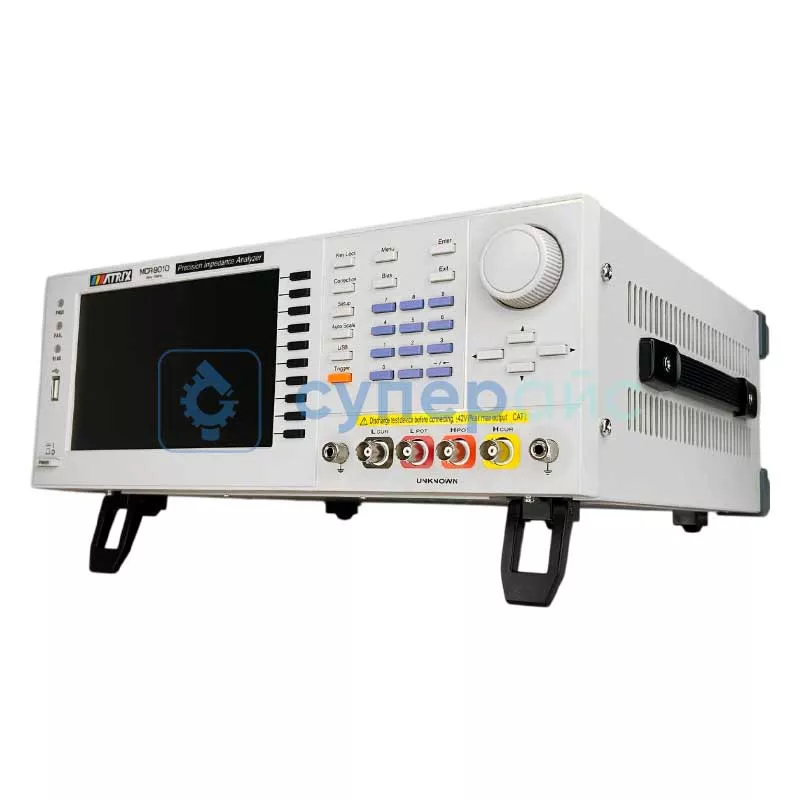

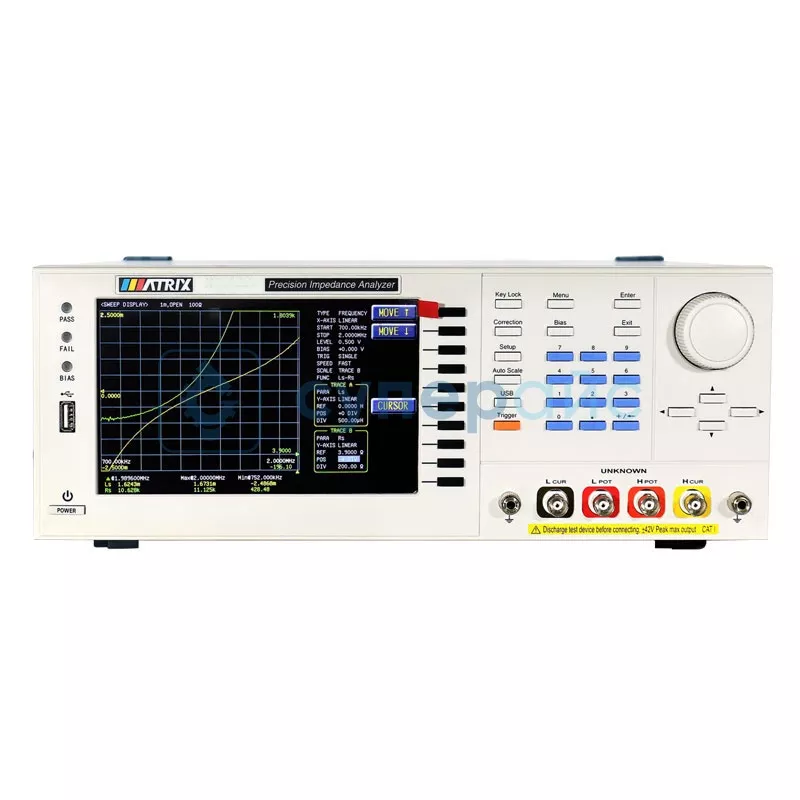

MCR-9010
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон измерения сопротивления:
25 Ом – 40 МОм
Вес (кг):
3
Сложность:
2
