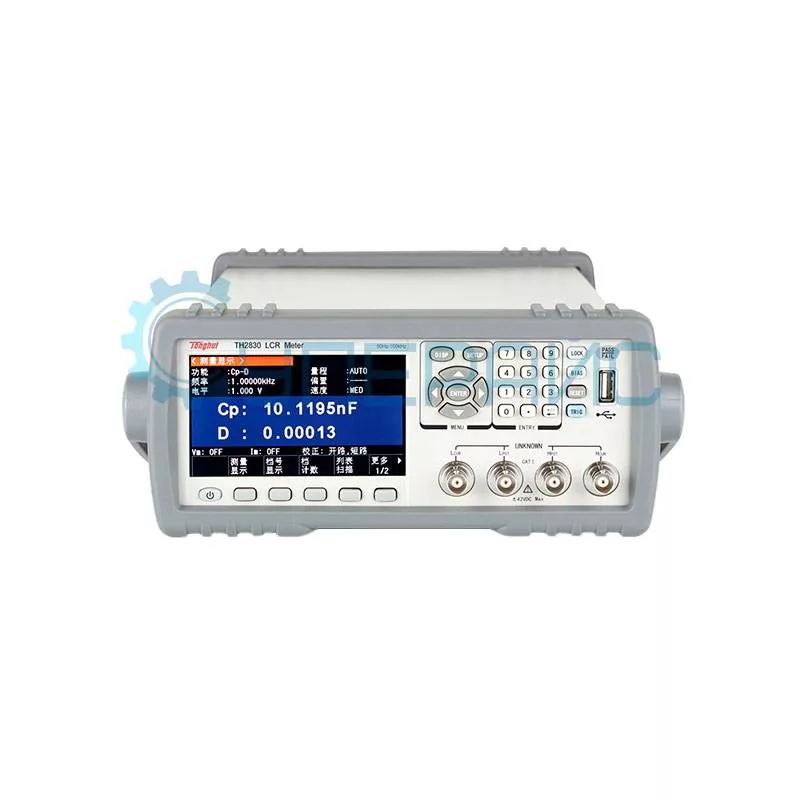

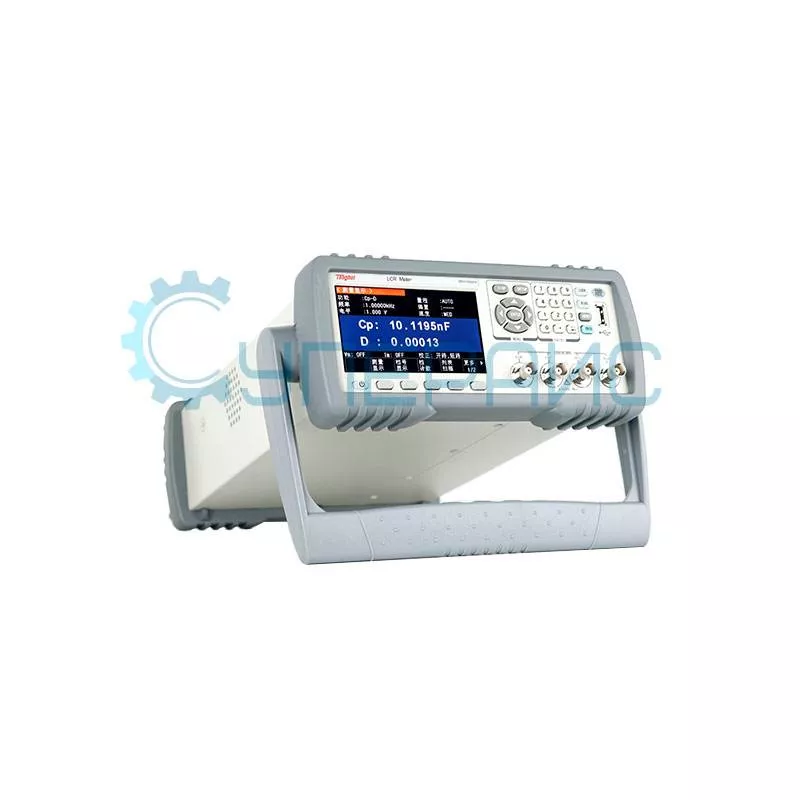

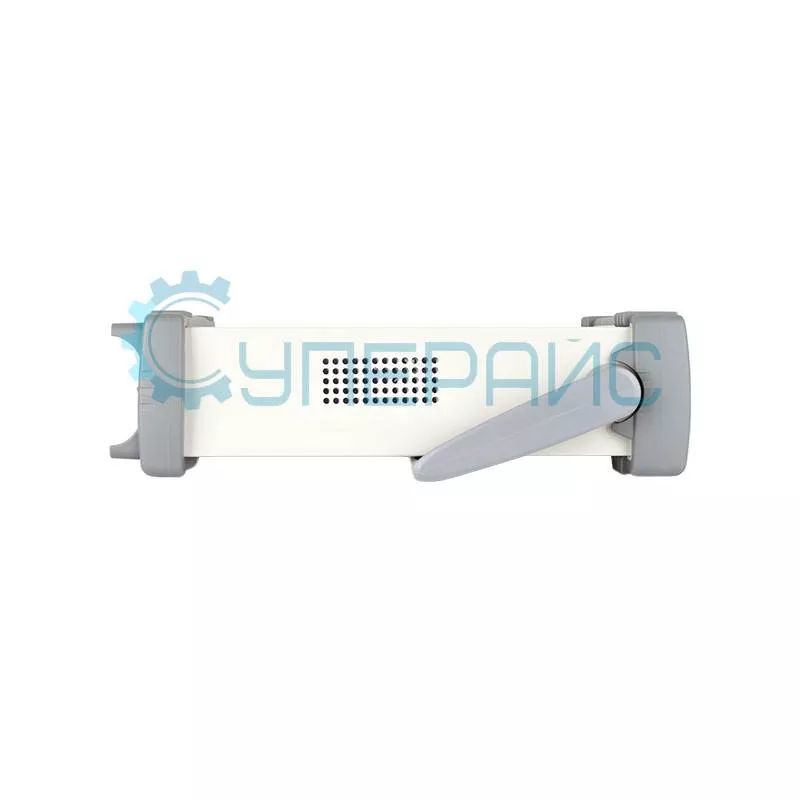

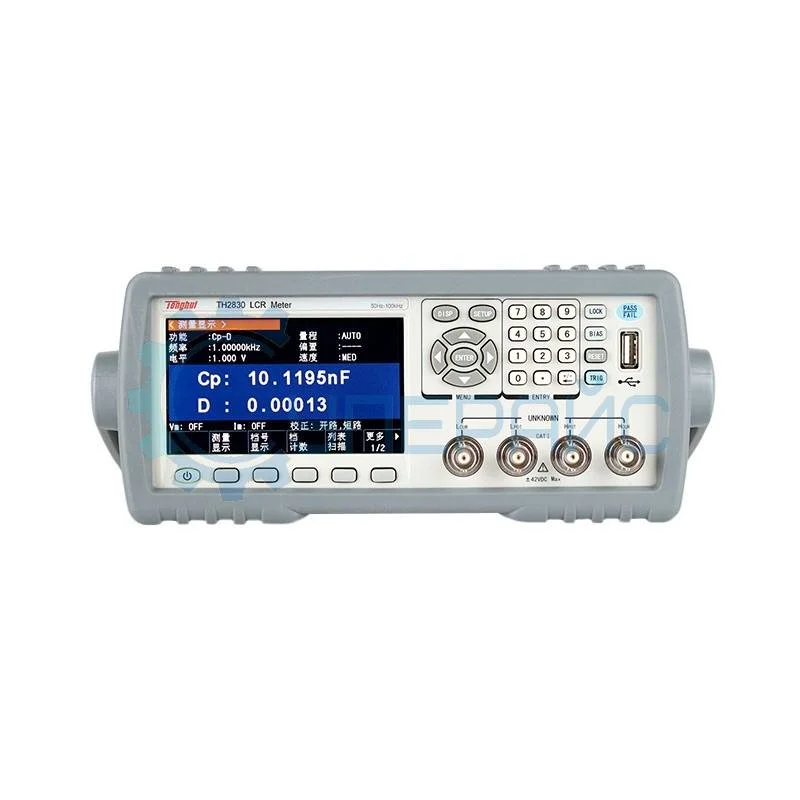

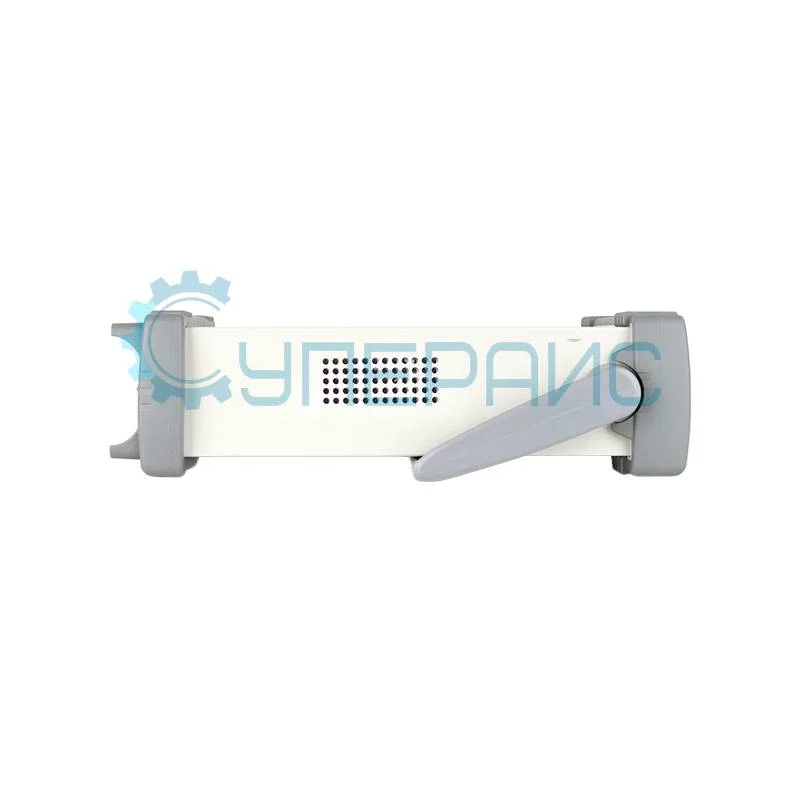

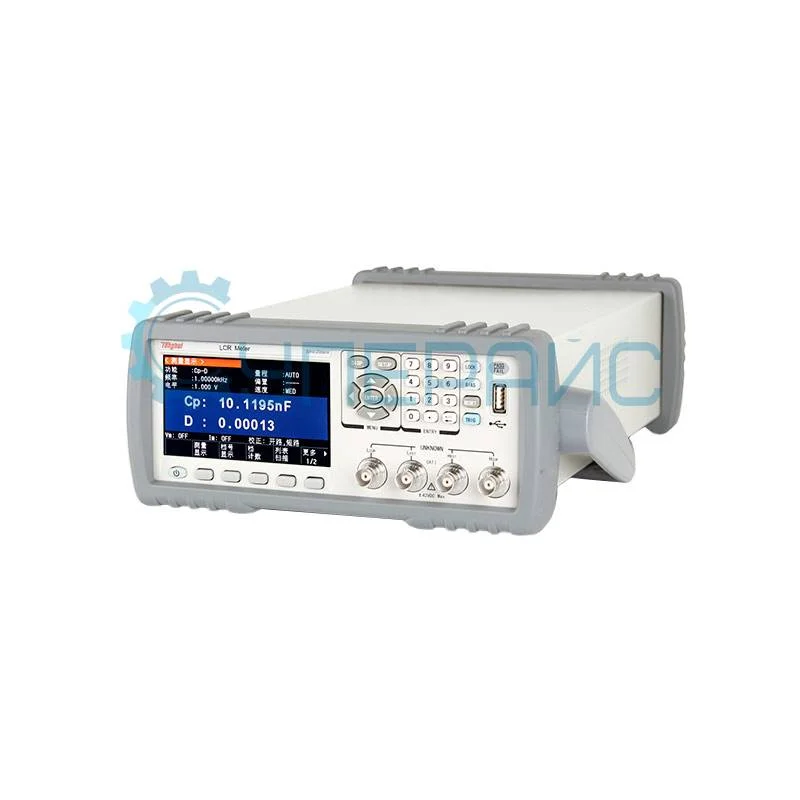

Лабораторный LCR метр Tonghui TH2830
Код товара: 10720
Гарантия 12 месяцев
Официальный дилер Tonghui в России
О товаре Максимальная скорость тестирования 13 мс
Диапазон измерения индуктивности: 0,00001 мкГн - 99,9999 кГн
Диапазон измерения емкости: 0,00001 пФ - 9,99999 Ф
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Максимальная скорость тестирования 13 мс
Диапазон измерения индуктивности: 0,00001 мкГн - 99,9999 кГн
Диапазон измерения емкости: 0,00001 пФ - 9,99999 Ф
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Технические характеристики Tonghui TH2830
| Режимы измерения | автоматический / ручной |
| Тестируемая частота | 50 Гц - 100 кГц |
| Точность |
LCRZ: 0,05% DCR: 0,1% |
| Тестируемый уровень AC |
10 мВ - 2 В rms / 100 мкА - 20 мА rms разрешение: 10 мВ / 0,1 мА точность: 10% + 2 мВ |
| Тестируемый уровень DCR |
1 В DC |
| Скорость измерения |
быстрая - 9 мс средняя - 67 мс медленная - 187 мс |
| Выходной импеданс | 30 Ом, 100 Ом |
| Диапазон измерения индуктивности (L) | 0,00001 мкГн - 99,9999 кГн |
| Диапазон измерения емкости (C) | 0,00001 пФ - 9,99999 Ф |
| Диапазон измерения сопротивления (|Z|, X, R, DCR) | 0,00001 Ом - 99,9999 МОм |
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкСм - 99,9999 См |
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 9,99999 |
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,99° - 179,99° / -3,14159 - 3,14159 |
| Диапазон относительных измерений (Δ%) | -999,999% - 999,999% |
| Функция калибровки | открытая, закрытая, на нагрузке |
| Режим триггера | внешний, внутренний, ручной, от шины |
| Эквивалентная схема | последовательная, параллельная |
| Среднее время | 1 - 255 |
| Математические операции | Δ, Δ% |
| Функция компаратора |
10 ячеек сортировки, BIN1 - BIN9, NG, AUX счетчик ячеек выход PASS/FAIL на передней панели, LED индикатор |
| Список развертки |
10 страниц параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения |
| Внутренняя память |
100 ячеек для файлов установок LCRZ 201 результат измерения |
| Внешняя USB память |
GIF файлы CSV файлы |
| Общие характеристики | |
| Дисплей | 4.3-дюйма TFT LCD, разрешение 6 бит |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | < 80 Вт |

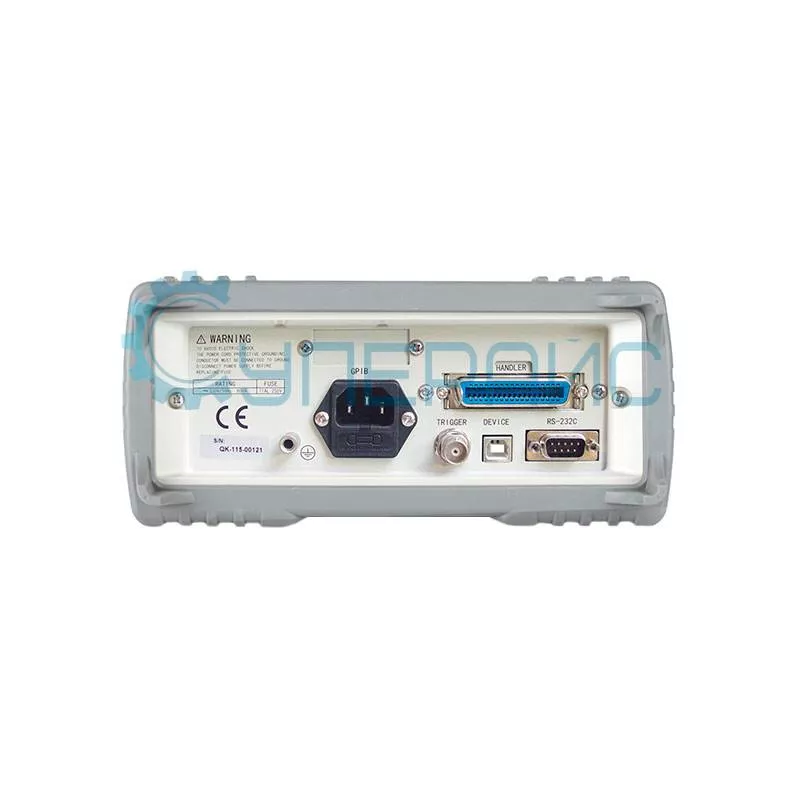

| Интерфейс передачи данных | USB, RS-232C, HANDLER |
| Рабочая температура | от 0°C до +40 °C |
| Влажность | ≤ 90% RH |
| Габариты | 335 х 215 х 88 мм |
| Вес нетто | 3,6 кг |
| Вес нетто | 6,15 кг |

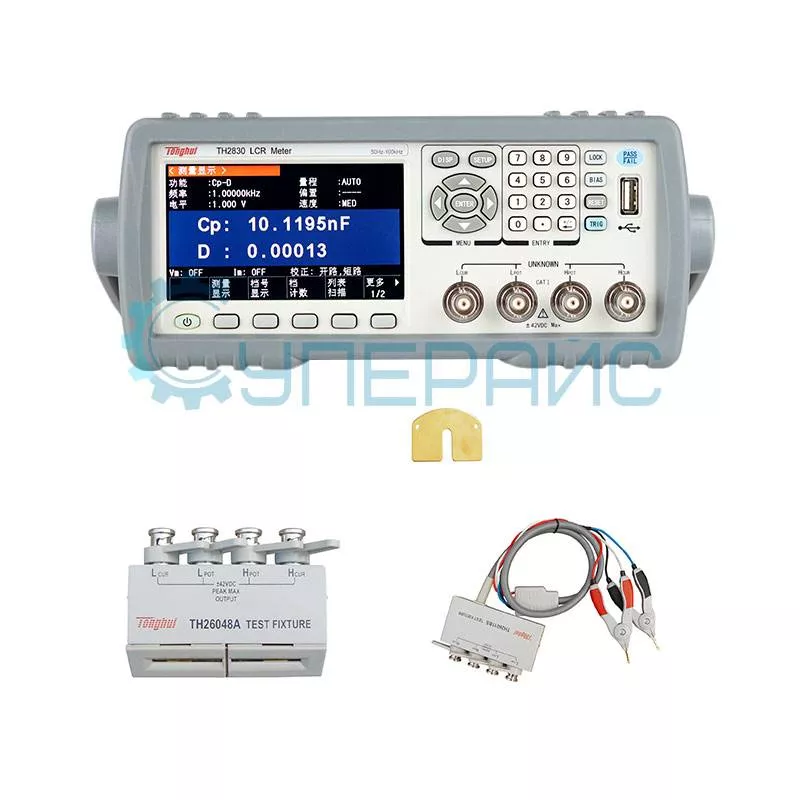

| Комплектация |
лабораторный измеритель LCR Tonghui TH2830 – 1 шт калибровочная пластина – 1 шт щупы с зажимами Кельвина – 1 комплект 4-контактный зажим – 1 шт |
| Совместимость |
Четырехконтактный тестовый кабель Кельвина Tonghui TH26004S-1 Тестовый кабель на обоих концах Tonghui TH26023A |
LCR метр Tonghui TH2830
TH2830 от Tonghui - это цифровой lcr метр для измерения параметров индуктивности, емкости и сопротивления. Устройство относится к портативному лабораторному оборудованию, предназначенному для использования в электронике, телекоммуникациях, энергетике и других отраслях. Ниже отвечаем на возможные вопросы о приборе.
Какие режимы поддерживает LCR-метр?
Пользователь может выбрать автоматическое или ручное управление процессом тестирования. Максимальная скорость измерения составляет 13 мс, что обеспечивает высокую производительность.
Какие возможности охватывает функционал прибора?
Поддерживается определение индуктивности в диапазоне 0,00001 мкГн - 99,9999 кГн, емкости 0,00001 пФ - 9,99999 Ф, сопротивления 0,00001 Ом - 99,9999 МОм. Это позволяет использовать этот LCR-метр для настройки, диагностики и контроля многих видов компонентов.
Где находят применение цифровые lcr-метры такого типа?
Такие устройства востребованы в лабораториях исследовательских центров, заводских ОТК и сервисных центрах для оценки состояния выходов с нагрузкой различного типа: индуктивной, резистивной, емкостной.
Возможности при эксплуатации:
- подключение через компьютерный интерфейс;
- функция калибровки;
- запоминание результатов измерений.
С использованием такой техники возможны:
- контроль качества элементов и печатных плат;
- разработка новой элементной базы РЭА;
- восстановительный ремонт радиодеталей;
- проведение научных исследований в электронике.
Обзорная таблица измерителей LCR Tonghui
| Характеристики | TH2810B+ | TH2817B+ | TH2817C+ | TH2830 | TH2832 |
| Режимы измерения | автоматический / ручной | 10 параметров на выбор | автоматический / ручной | ||
| Тестируемая частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц | 50 Гц - 100 кГц | 20 Гц - 200 кГц | ||
| Выходное сопротивление | 10 Ом, 100 Ом | 30 Ом, 100 Ом | |||
| Точность измерения частоты | ± 0,1 % |
LCRZ: 0,05% DCR: 0,1% |
|||
| Скорость тестирования |
быстрая - 19 мс средняя - 83 мс медленная - 333 мс |
быстрая - 9 мс средняя - 67 мс медленная - 187 мс |
быстрая - 13 мс средняя - 90 мс медленная - 370 мс |
||
| Параметры тестирования | L, C, R, |Z|, D, Q,Ө, Δ% | L, C, R, |Z|, D, Q,Ө | L, C, R, |Z|, D, Q, X, Өd, Өr, Vm, Im, △% | L, C, R, |Z|, D, Q,Ө, Δ% | |
| Дисплей | 4.3-дюйма TFT LCD, разрешение 480x272 | ||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
