LCR тестер радиокомпонентов HELPASS HPS2816A
Код товара: 11925
Гарантия 12 месяцев
О товаре 12000 точек частоты
Диапазон измерения индуктивности: 0,00001 мкГн - 99999,9 Гн
Диапазон измерения емкости: 0,00001 пФ - 999999 мкФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 12000 точек частоты
Диапазон измерения индуктивности: 0,00001 мкГн - 99999,9 Гн
Диапазон измерения емкости: 0,00001 пФ - 999999 мкФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Технические характеристики HELPASS HPS2816A
| Режимы измерения | автоматический / ручной | ||||
| Тестируемая частота | 50 Гц - 200 кГц (12000 точек) | ||||
| Точность |
0,05% |
||||
| Тестируемый уровень | 0.01 В - 2 В rms, шаг 10 мВ | ||||
| Скорость измерения |
быстрая - 30 раз в секунду средняя - 10 раз в секунду медленная - 2 раза в секунду |
||||
| Выходной импеданс | 30 Ом, 100 Ом | ||||
| Диапазон измерения индуктивности (L) | 0,00001 мкГн - 99999,9 Гн | ||||
| Диапазон измерения емкости (C) | 0,00001 пФ - 999999 мкФ | ||||
| Диапазон измерения сопротивления (|Z|, X, R, ESR) | 0,00001 Ом - 99,9999 МОм | ||||
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкСм - 999,999 См | ||||
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 9,99999 | ||||
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 | ||||
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,999° - 179,999° / -3,14159 - 3,14159 | ||||
| Диапазон относительных измерений (Δ) | -999,999% - 999,999% | ||||
| Функция коррекции | обрыв цепи / короткое замыкание / нагрузка | ||||
| Режим триггера | внешний, внутренний, ручной, по шине | ||||
| Эквивалентная схема | последовательная, параллельная | ||||
| Конфигурация | 4-х терминальная | ||||
| Среднее время | 1 - 255 | ||||
| Метод отображения | прямое считывание, Δ, Δ% | ||||
| Функция компаратора | 10 ячеек сортировки, BIN1 - BIN9, NG, AUX | ||||
| Звуковой сигнал | OFF, IN, HI, LO | ||||
| Режим настройки пределов | верхний/нижний предел, верхний/нижний предел в процентах + номинальное значение | ||||
| Общие характеристики | |||||
| Дисплей | 6-разрядный LCD дисплей, 240 х 128 | ||||
| Питание | 198 - 242 В AC, 47,5 - 63 Гц | ||||
| Потребляемая мощность | < 30 Вт | ||||
| Интерфейс передачи данных | RS232, HANDLER | ||||
| Рабочая температура | от 0°C до +40 °C | ||||
| Влажность | ≤ 90% RH | ||||
| Габариты изделия | 335 х 320 х 120 мм | ||||
| Габариты упаковки | 460 х 440 х 230 мм | ||||
| Вес | 8 кг | ||||
| Комплектация |

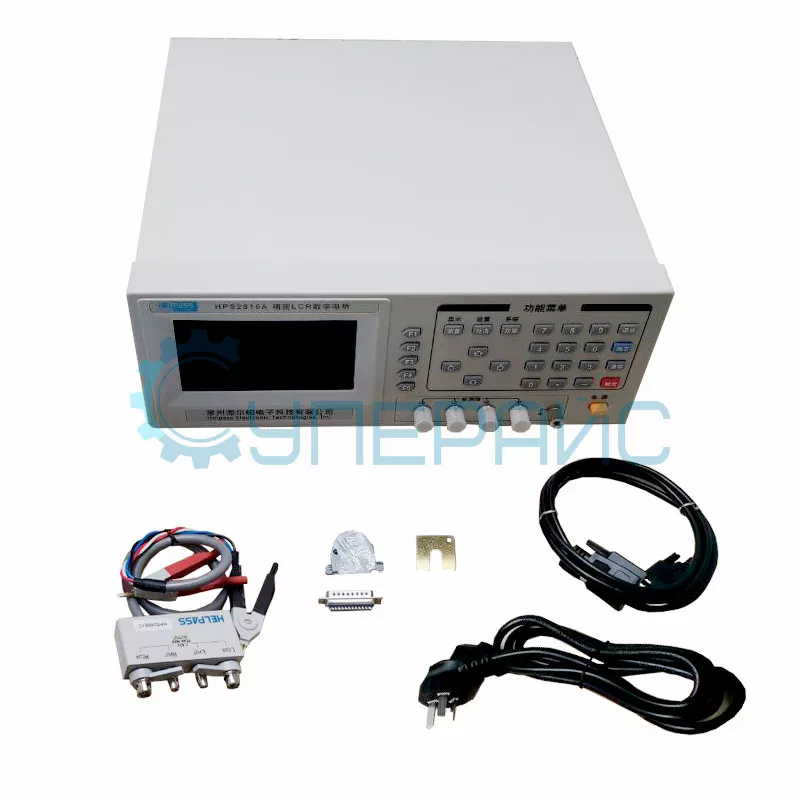

лабораторный измеритель LCR HELPASS HPS2816A – 1 шт калибровочная пластина – 3 шт щупы с зажимами Кельвина – 1 комплект 4-контактный зажим – 1 шт кабель питания – 1 шт кабель RS232 – 1 шт |
||||
Лабораторный LCR тестер HELPASS HPS2816A
Тестер радиокомпонентов HELPASS HPS2816A — это универсальный прибор, разработанный для точного измерения электрических параметров в составляющих электронных устройств. Функция компаратора с 10 ячейками сортировки (BIN1-BIN9, NG, AUX) обуславливает возможность быстрой классификации деталей по заданным критериям. Измерения в автоматическом и ручном режимах предоставляют пользователю гибкость в работе.
Кому подойдёт аппарат:
- специалистам, проверяющим компоненты на соответствие техническим требованиям;
- сотрудникам производственных линий для контроля качества деталей;
- инженерам, разрабатывающим электронные схемы и требующим точных параметров L, C, R;
- исследователям, анализирующим свойства материалов при высоких частотах;
- персоналу технических служб, занимающихся ремонтом и восстановлением устройств.
Широкий диапазон измерения индуктивности позволяет работать с микротрансформаторами или мощными катушками без смены оборудования. Диапазон измерения емкости охватывает множество компонентов: от нанофарадов конденсаторов в цифровой электронике до микрофарад в источниках питания. Диапазон измерения сопротивления позволит оценить проводники с низким сопротивлением и изоляторы с высоким.
Задачи, которое поможет решать этот lcr esr метр:
- оценка параметров индуктивности в трансформаторах и катушках;
- проверка емкости конденсаторов в цепях фильтрации и энергонакопления;
- анализ сопротивления проводников и изоляции;
- тестирование ESR для оценки состояния конденсаторов;
- сортировка деталей по категориям;
- анализ характеристик при различных частотах для прогнозирования поведения в схемах.
HELPASS HPS2816A может применяться на линиях производства электроники, в сервисных центрах и научных лабораториях. Его возможности помогают минимизировать брак, оптимизировать схемы и сократить время настройки оборудования.
Обзорная таблица LCR тестеров HELPASS
| Характеристики | HPS2816B | HPS2816A | HPS2816D |
| Тестируемая частота | 50 Гц - 200 кГц | 50 Гц - 200 кГц | 50 Гц - 200 кГц |
| Точность | 0,1% | 0,05% | 0,1% |
| Тестируемый уровень | 0.01 В - 2 В rms | 0.01 В - 2 В rms | 0.1 В - 1 В rms |
| Диапазон измерения сопротивления | 0,00001 Ом - 99,9999 МОм | ||
| Диапазон измерения ёмкости | 0,00001 пФ – 999999 мкФ | ||
| Диапазон измерения индуктивности | 0,00001 мкГн – 99999,9 Гн | ||
| Тестируемые элементы | Резисторы/ Полярные и неполярные конденсаторы/ Катушки индуктивности | ||
| Интерфейс передачи данных | RS-232/ HANDLER | ||
| Питание | от сети переменного тока / от блока питания | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
