Характеристики HELPASS HPS2817D
Полярные и неполярные конденсаторы
Катушки индуктивности
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение фазового сдвига между током и напряжением (θ)
Измерение реактивного сопротивления
Измерение активного сопротивления
Режим относительных измерений
Измерение проводимости
11916
10751
10689
HANDLER
Описание HELPASS HPS2817D
Технические характеристики HELPASS HPS2817D
| Режимы измерения | автоматический / ручной |
| Тестируемая частота | 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц |
| Точность | 0,1 % |
| Тестируемый уровень | 0,1 В, 0,3 А, 1 В rms |
| Скорость измерения |
быстрая - 17 раз в секунду средняя - 8 раз в секунду медленная - 5 раз в секунду |
| Выходной импеданс | 30 Ом, 100 Ом |
| Диапазон измерения индуктивности (L) | 0,00001 мкГн - 99999,9 Гн |
| Диапазон измерения емкости (C) | 0,00001 пФ - 999999 мкФ |
| Диапазон измерения сопротивления (|Z|, X, R) | 0,00001 Ом - 99,9999 МОм |
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкСм - 999,999 См |
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 9,99999 |
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,999° - 179,999° / -3,14159 - 3,14159 |
| Диапазон относительных измерений (Δ) | -999,999% - 999,999% |
| Функция коррекции | обрыв цепи / короткое замыкание |
| Режим триггера | внешний, внутренний, ручной |
| Эквивалентная схема | последовательная, параллельная |
| Конфигурация | 4-х терминальная |
| Метод отображения | прямое считывание, Δ, Δ% |
| Функция компаратора | 10 ячеек сортировки, BIN1 - BIN9, NG, AUX |
| Звуковой сигнал | OFF, IN, HI, LO |
| Режим настройки пределов | верхний/нижний предел, верхний/нижний предел в процентах + номинальное значение |
| Общие характеристики | |
| Дисплей | 6-разрядный LCD дисплей, 240 х 128 |
| Питание | 198 - 242 В AC, 47,5 - 63 Гц |
| Потребляемая мощность | < 30 Вт |

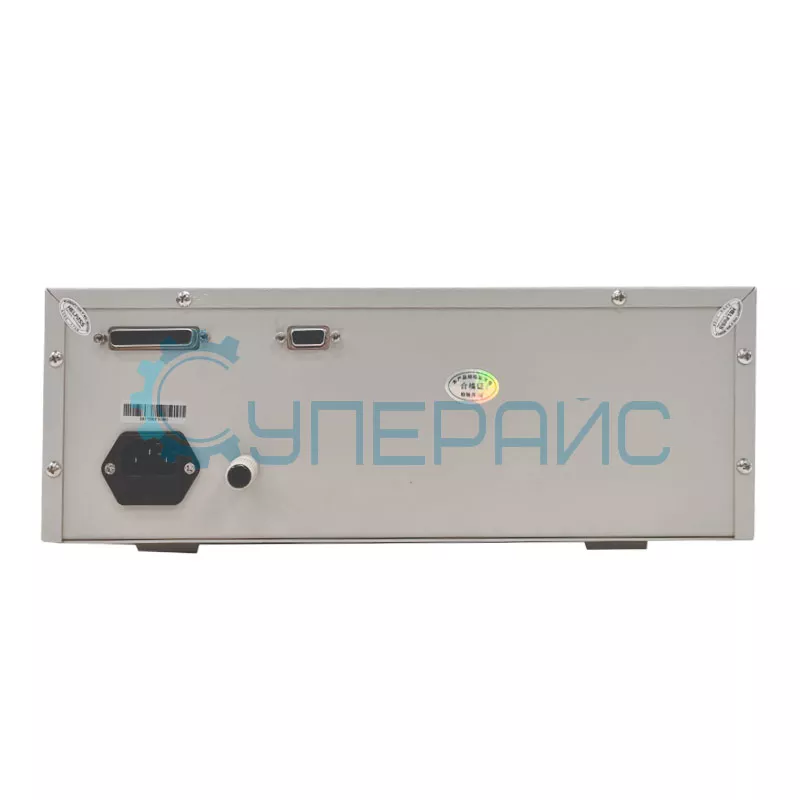

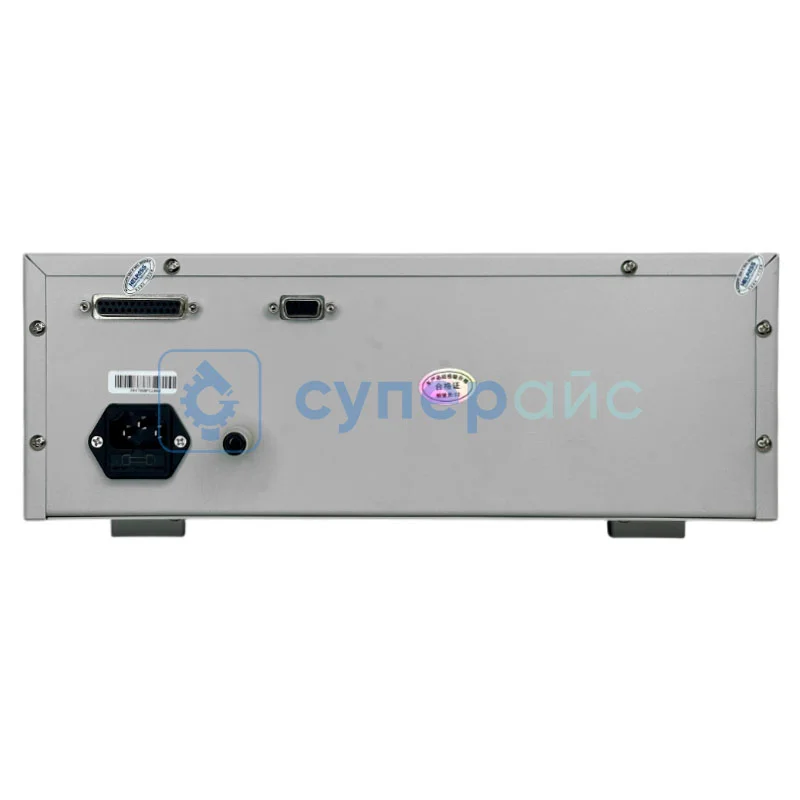

| Интерфейс передачи данных | RS232, HANDLER |
| Рабочая температура | от 0 до 40 °C |
| Влажность | ≤ 90 % RH |
| Габариты | 335 х 320 х 120 мм |
| Габариты упаковки | 460 x 240 x 430 мм |
| Вес брутто | 6,85 кг |

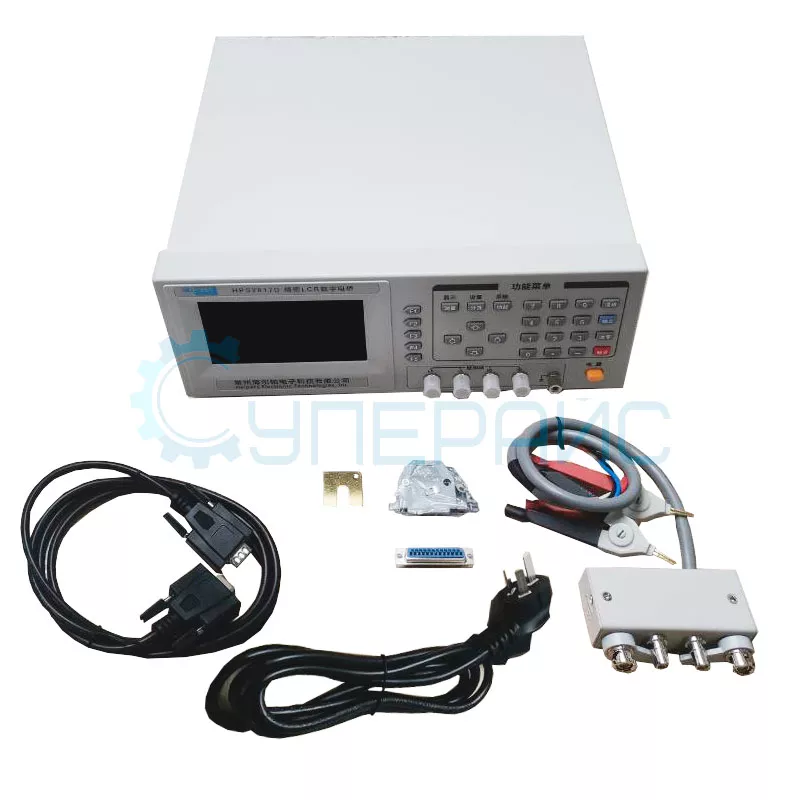

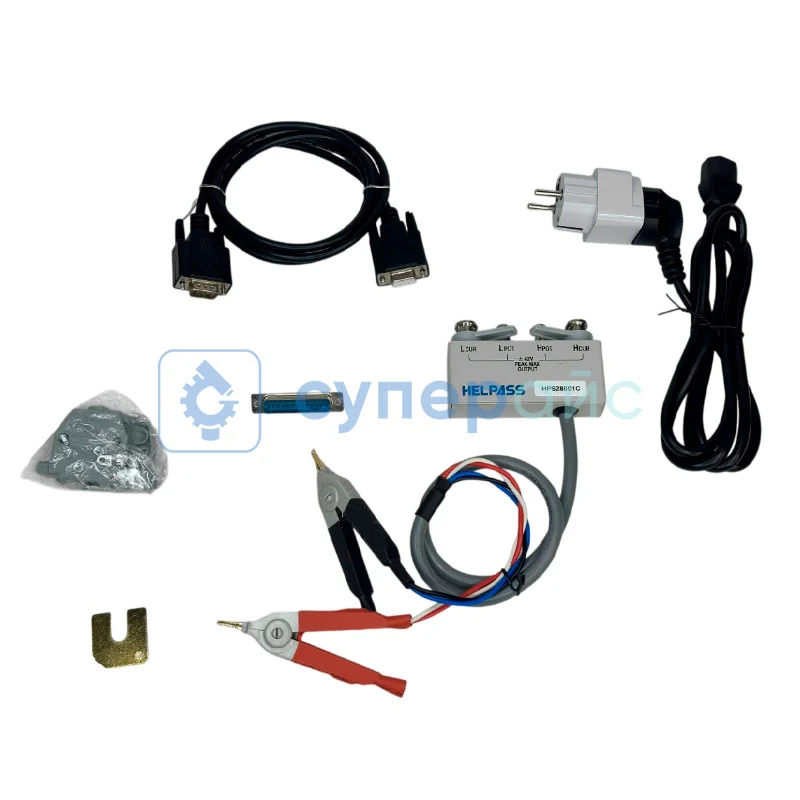

| Комплектация |
лабораторный измеритель LCR HELPASS HPS2817D – 1 шт калибровочная пластина – 1 шт щупы с зажимами Кельвина – 1 комплект 4-контактный зажим – 1 шт кабель питания – 1 шт кабель RS232 – 1 шт |
Тестер компонентов LCR HELPASS HPS2817D: Интеллектуальная Диагностика Элементов
Измеритель LCR HELPASS HPS2817D — прецизионный инструмент для комплексного анализа электронных компонентов. Он сочетает автоматическое распознавание параметров с ручной настройкой, охватывая индуктивность (0.00001 мкГн – 99.9 кГн), емкость (0.00001 пФ – 999.9 мФ) и сопротивление (0.00001 Ом – 99.9 МОм). Уникальная 4-терминальная схема измерений гарантирует точность 0.1% даже для микроэлементов.
Ключевые возможности
Прибор адаптируется к задачам благодаря:
- Гибкому выбору частоты: 10 предустановок (50 Гц – 100 кГц) для анализа компонентов в рабочих условиях.
- Динамической коррекции: Компенсация паразитных параметров через режимы «обрыв цепи» и «короткое замыкание».
- Многослойному тестированию: Одновременный замер добротности (Q), тангенса угла потерь (D), проводимости (Y).
- Промышленной сортировке: 10 ячеек компаратора с звуковой сигнализацией для потоковой проверки на производстве.
- Адаптивным режимам: Последовательная/параллельная эквивалентные схемы под разные типы компонентов.

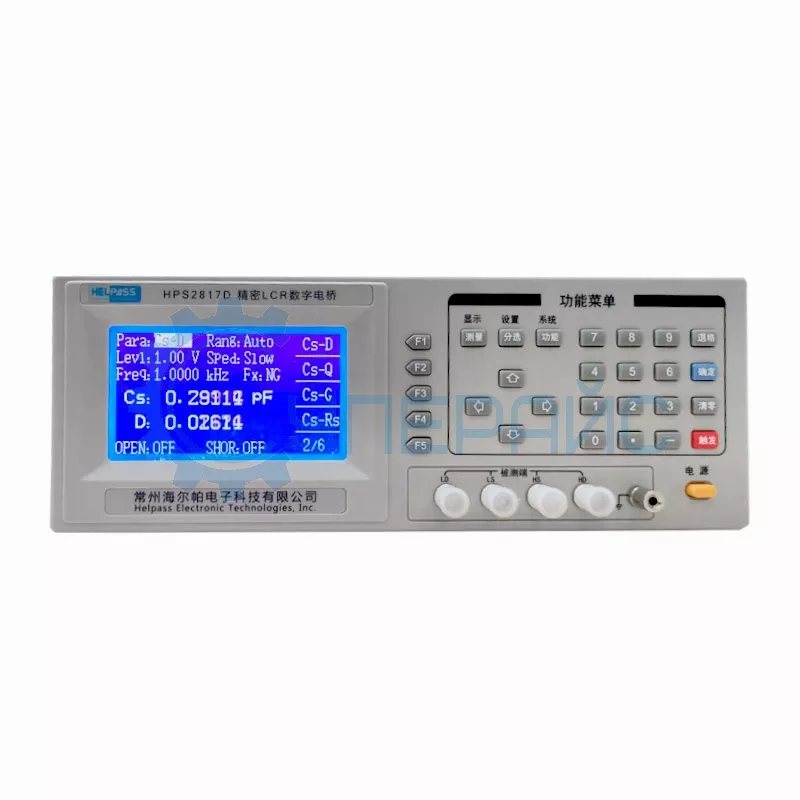

Тестер компонентов LCR оптимизирован для лабораторий и ремонтных сервисов. Большой ЖК-дисплей (240x128) отображает 6 параметров одновременно, а скорость до 17 измерений/сек ускоряет рутинные проверки. Поддержка RS232 и HANDLER-интерфейсов позволяет интегрировать его в автоматизированные линии.
Устройство незаменимо при разработке ВЧ-фильтров, отборе конденсаторов для импульсных источников и диагностике дросселей. Его способность работать с индуктивностью в широком диапазоне и анализировать параметры на реальных частотах делает его универсальным решением для инженеров, где точность превыше скорости.
