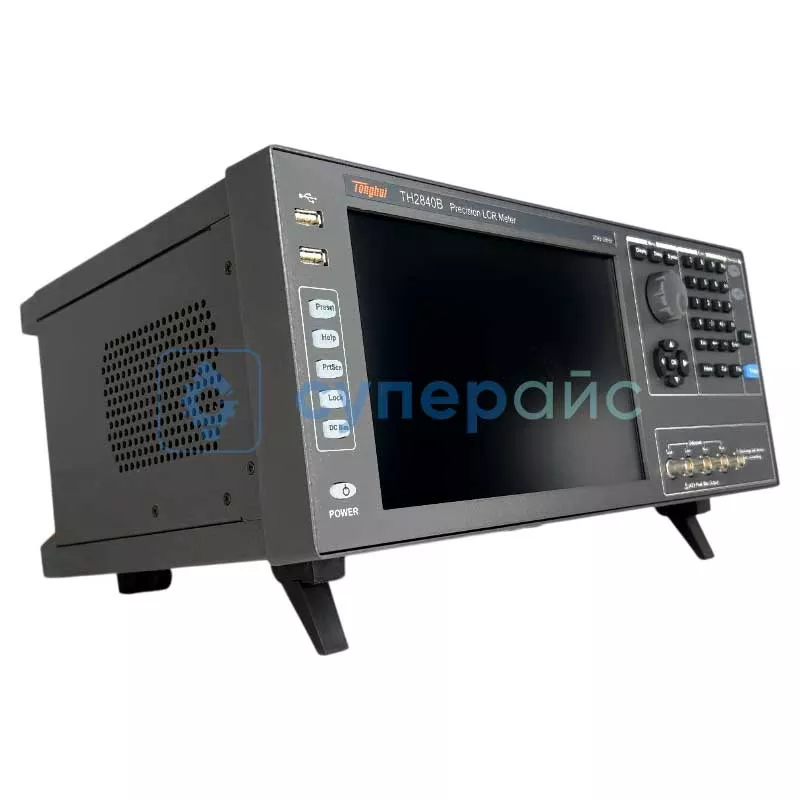

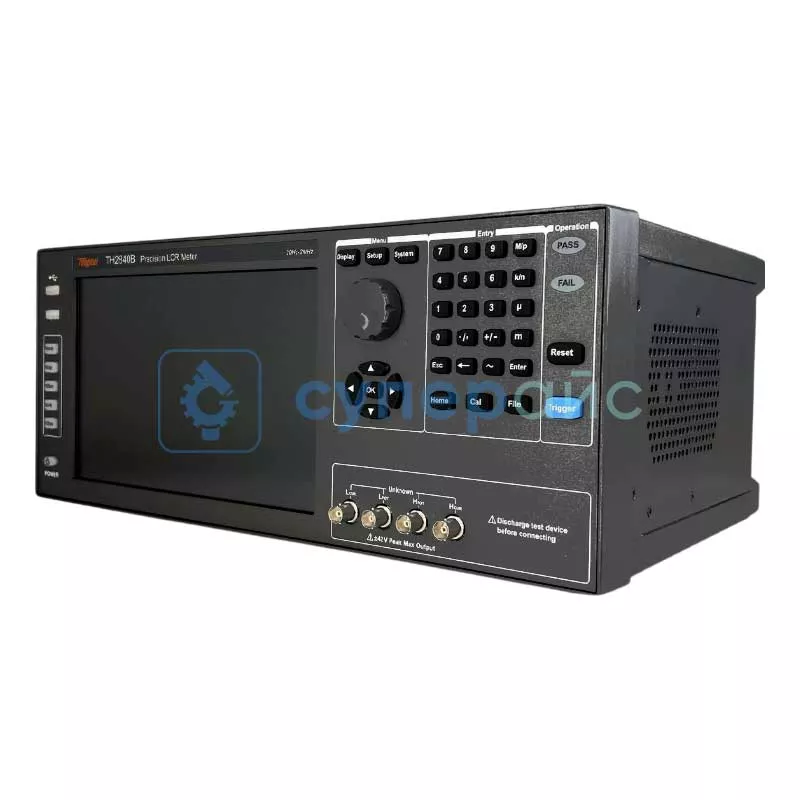

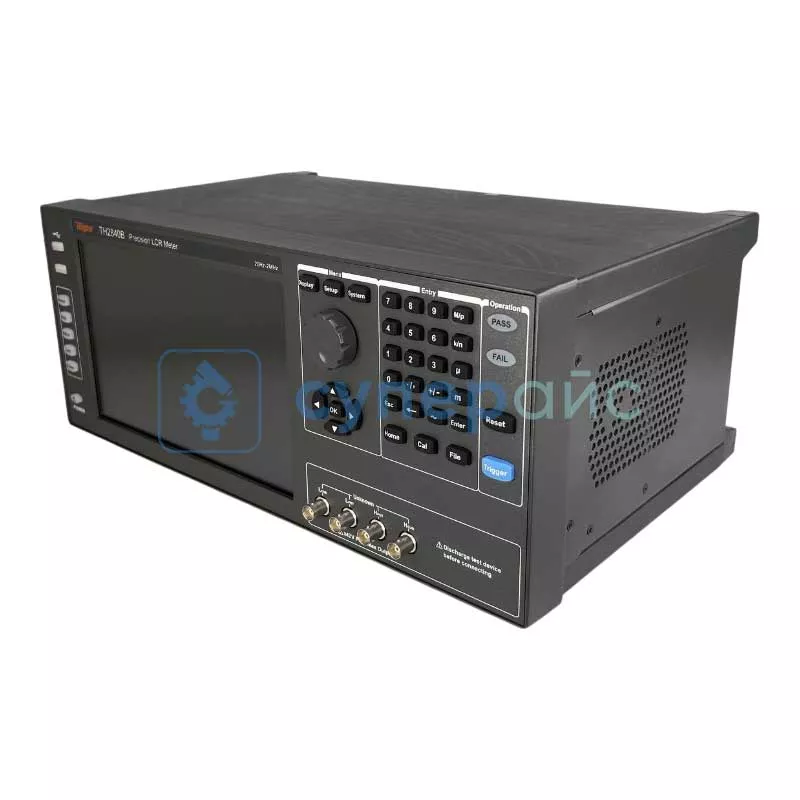

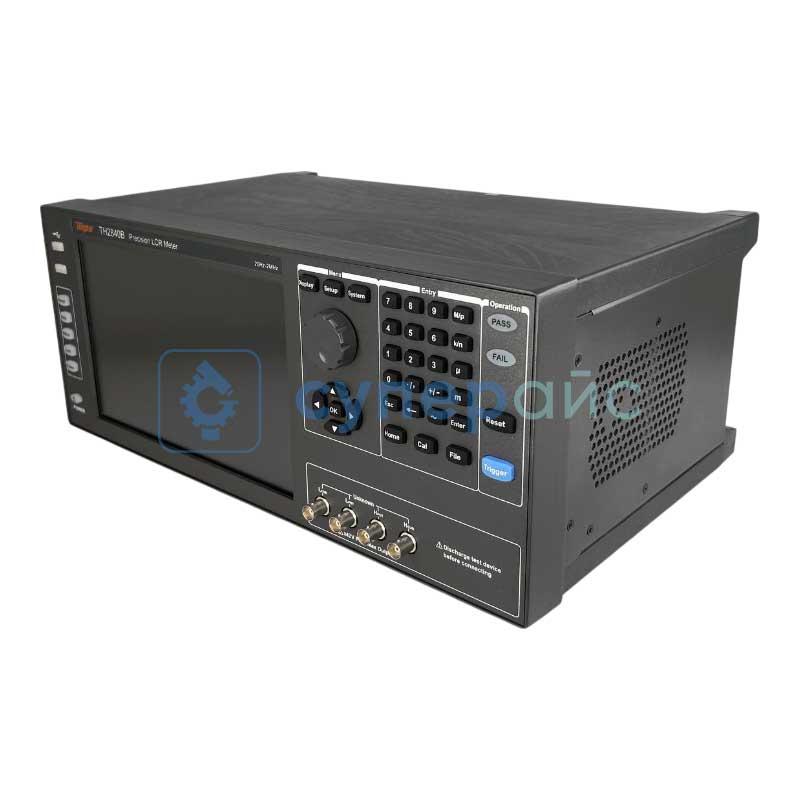

Лабораторный измеритель LCR Tonghui TH2840B
597 570 ₽
597 570 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
21963
Модель (серия)
TH2840B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Tonghui TH2840B
Артикул (код товара)
21963
Модель (серия)
TH2840B
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Выбор пределов измерений
Автоматический
Конфигурация
Собранный
Функции
Измерение частоты
Измерение сопротивления постоянному току (Rdc)
Измерение фазового сдвига между током и напряжением (θ)
Измерение сопротивления постоянному току (Rdc)
Измерение фазового сдвига между током и напряжением (θ)
Вес (кг)
11
Сложность
2
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232C
RS-485
LAN
Ethernet
HANDLER
RS-232C
RS-485
LAN
Ethernet
HANDLER
Питание
от сети переменного тока / от блока питания
Спящий режим
нет
Описание Tonghui TH2840B
Технические характеристики Tonghui TH2840B
| Режим тестирования | четыре параметра на выбор |
| Переменный ток | Cp / Cs, Lp / Ls, Rp / Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
| Постоянный ток | RDC, VDC, IDC |
| Тестовая частота | 20 Гц - 2 МГц |
| Точность частоты | 0,01 % |
| Разрешение частоты |
0,1 мГц (20,0000 – 99,9999 Гц); 1 мГц (100,000 – 999,999 Гц); 10 МГц (1,00000 – 9,99999 кГц); 100 МГц (10,0000 – 99,9999 кГц); 1 Гц (100,000 – 999,999 кГц); 10 Гц (1,00000 – 2,00000 МГц) |
| Режим тестового сигнала переменного тока | |
| Номинальное значение (ALC выкл.) |
установите напряжение как напряжение Hcur, когда тестовая клемма открыта; установите ток равным току, вытекающему из Hcur, когда тестовый терминал закорочен |
| Постоянное значение (ALC вкл.) |
поддерживайте напряжение на проверяемом устройстве таким же, как заданное значение; поддерживайте ток на тестируемом устройстве таким же, как установленное значение |
| Тестовый уровень | |
| Напряжение переменного тока |
F ≤ 1 МГц 5 мВrms – 20 Вrms F > 1 МГц 5 мВrms – 15 Вrms |
| Точность |
± (10 % х заданное значение + 2 мВ) (переменный ток менее 2 В среднеквадратичного значения); ± (10 % х заданное значение + 5 мВ) (переменный ток > 2 В среднеквадратичного значения) |
| Разрешение |
1 мВ (5 мВrms – 0,2 Вrms); 1 мВ (0,2 Вrms – 0,5 Вrms); 1 мВ (0,5 Вrms– 1 Вrms); 10 мВ (1 Вrms – 2 Вrms); 10 мВ (2 Вrms – 5 Вrms); 10 мВ (5 Вrms – 10 Вrms); 10 мВ (10 Вrms – 20 Вrms) |
| Переменный ток | 50 мкАrms - 100 мАrms |
| Разрешение (внутреннее сопротивление 100 Ом) |
10 мкАrms (50 мкАrms - 2 мАrms); 10 мкАrms (2 мАrms - 5 мАrms); 10 мкАrms (5 мАrms - 10 мАrms); 100 мкАrms (10 мАrms - 20 мАrms); 100 мкАrms (20 мАrms - 50 мАrms); 100 мкАrms(50 мАrms - 100 мАrms) |
| RDC тест | |
| Напряжение | 100 мВ - 20 В |
| Разрешение |
1 мВ (0 -1 В); 10 мВ (1 - 20 В) |
| Текущий | 0 – 100 мА |
| Разрешение |
10 мкА (0 –1 0 мА); 100 мкА (10 – 100 мА) |
| Смещение постоянного тока | |
| Напряжение | 0 - ±40 В |
| Точность |
переменный ток =< 2 В 1 % х установленное значение + 5 мВ; переменный ток > 2 В 2 % х установленное значение + 8 мВ |
| Разрешение |
1 мВ (0 - 1 В); 10 мВ (± 1 В- ± 40 В) |
| Текущий | 0 - ± 100 мА |
| Разрешение |
10 мкА (0 –10 мА); 100 мкА (10 –100 мА) |
| Встроенный источник тока | |
| Текущий | 0 мА - 2 А |
| Точность | I> 5 мА ± (2 % х заданное значение + 2 мА) |
| Разрешение | 1 мА |
| Конфигурация тестового терминала | четырехконтактная пара |
| Длина тестового кабеля | 0 м, 1 м, 2 м, 4 м |
| Выходное сопротивление |
30 Ом, ± 4 % при 1 кГц; 100 Ом, ± 2 % при 1 кГц |
| Вычисление |
абсолютное отклонение от номинального значения Δ; процентное отклонение от номинального значения Δ% |
| Эквивалентный способ | серия, параллельно |
| Функция калибровки | открыть, короткий, загруженный |
| Среднее значение измерения | 1 - 255 |
| Выбор диапазона | автоудержание |
| Конфигурация диапазона | |
| LCR | 100 мОм, 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
| Rdc | 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
| Время измерения | |
| Быстро + | 1 мс |
| Быстро | 3,3 мс |
| Средний | 90 мс |
| Медленно | 220 мс |
| Высочайшая точность | 0,05 % |
| Диапазон отображения измерений | |
| Cs, Cp | 0,00001 пФ - 9,99999 Ф |
| Ls, Lp | 0,00001 мкГн - 99,9999 кГн |
| D | 0,00001 - 9,99999 |
| Q | 0,00001 - 99999,9 |
| R, Rs, Rp, X, Z, RDC | 0,001 - 99,9999 МОм |
| G, B, Y | 0,00001 мкс - 99,9999 с |
| VDC | ± 0 V - ± 999.999 В |
| IDC | ± 0 A - ± 999.999 A |
| θr | -3.14159 - 3.14159 |
| θd | -179.999° - 179.999° |
| Δ% | ± (0.000 - 999.9 %) |
| Многофункциональное сканирование списка параметров | |
| Количество точек | 201 точка, для каждой точки можно установить среднее время и каждую точку можно отсортировать в отдельности |
| Параметр | испытательная частота, напряжение переменного тока, ток переменного тока, напряжение смещения постоянного тока, ток смещения постоянного тока (100 мА), ток смещения постоянного тока (2 А) |
| Режим триггера |
последовательность SEQ: после запуска выполните измерения во всех точках развертки, и / EOM / INDEX выдаст результат только один раз; шаг: выполняйте измерение точки развертки при каждом запуске, и каждая точка выводит / EOM / INDEX, но результат компаратора развертки по списку выводится только в последней / EOM |
| Другие особенности |
параметры сканирования и параметры тестирования имеют несколько функций копирования; задержку можно установить для каждой точки сканирования. |
| Компараторы | каждая точка развертки может измерять до четырех тестовых параметров, каждый параметр может устанавливать верхний и нижний пределы, все тестовые параметры аттестованы, выводится сигнал PASS, в противном случае выводится сигнал FAIL, верхние и нижние пределы не установлены, оценка невозможна. |
| Графическое сканирование | |
| Точки сканирования | 51, 101, 201, 401 |
| Результаты | экстремальное значение каждого параметра и значение параметра развертки в точке, где находится курсор, и соответствующее значение параметра тестирования. |
| Траектория сканирования | 1 - 4 тестовых параметра могут быть выбраны произвольно, кривая сканирования может быть разделена на один экран, два экрана или четыре экрана. |
| Диапазон отображения | автоматический в режиме реального времени |
| Координатная линейка | логарифмическая, линейная |
| Параметры сканирования | частота, переменное напряжение, переменный ток, смещение постоянного тока / смещение постоянного тока (100 мА) / смещение постоянного тока (2 А) |
| Компараторы | |
| Bin | 10 Bin, пройден, не пройден |
| Настройка отклонения bin | значение отклонения, значение процентного отклонения, выкл. |
| Режим bin | допуск, непрерывный |
| Количество ячеек | 0 - 99999 |
| Дискриминация |
для каждого файла можно установить до четырех предельных диапазонов параметров; соответствующий номер файла отображается в пределах диапазона настройки результатов четырех параметров тестирования; если максимальный диапазон номеров файлов превышен, отображается сообщение FAIL; параметры теста без верхнего и нижнего пределов автоматически игнорируются |
| Кэш данных | 201 результат измерения можно считать пакетно |
| Общие характеристики | |

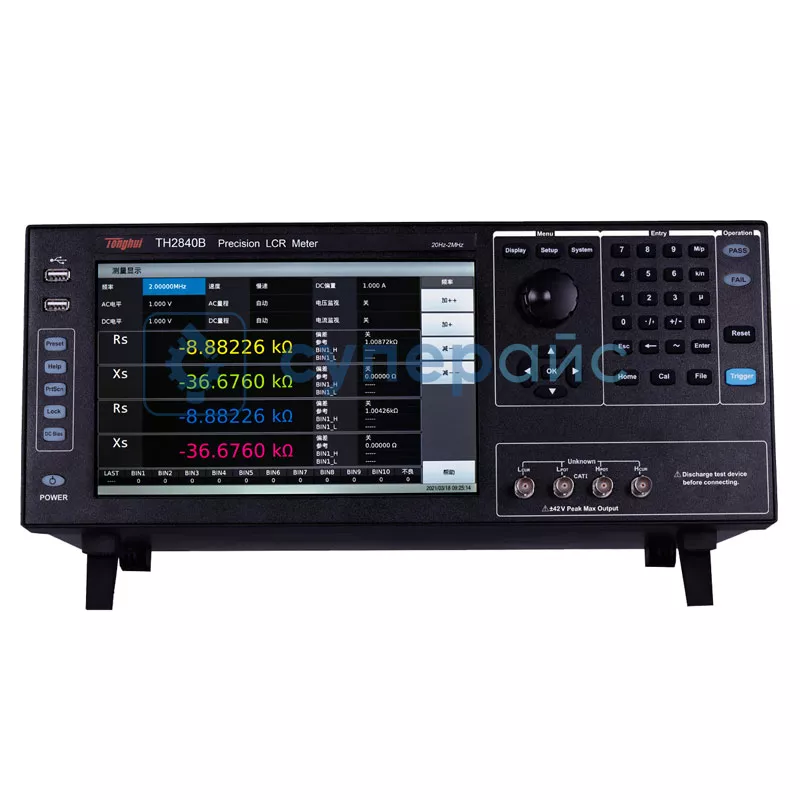

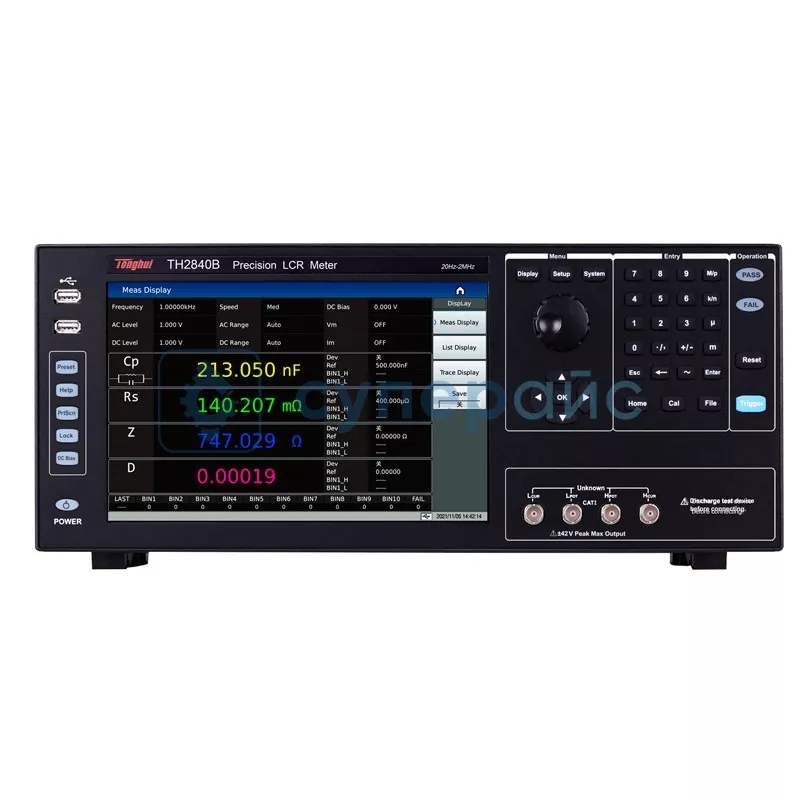

| Дисплей |
10,1-дюймовый сенсорный экран; соотношение: 16:09; разрешение: 1280 х 800 |

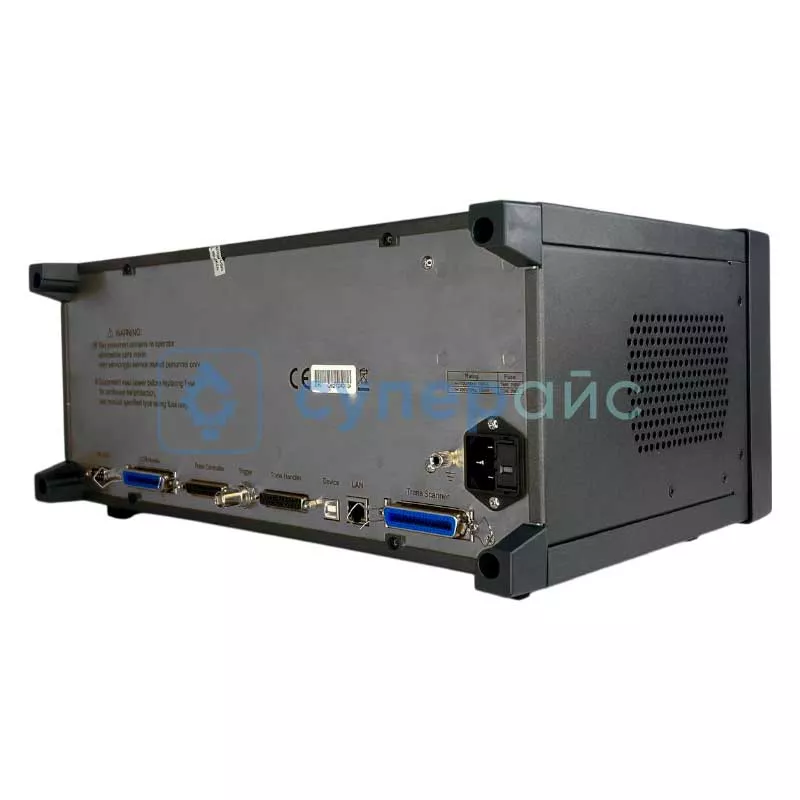

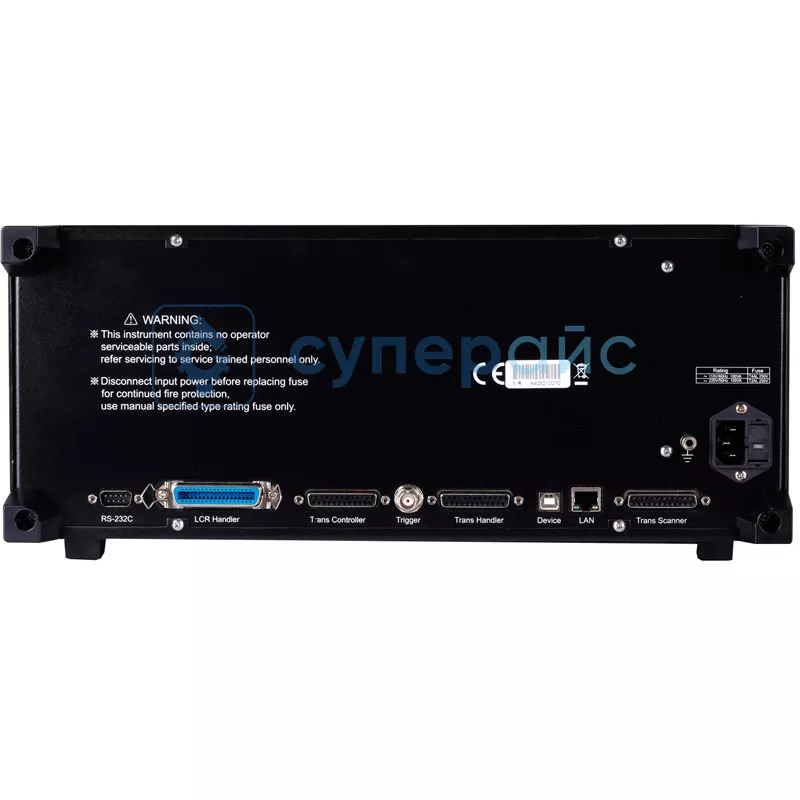

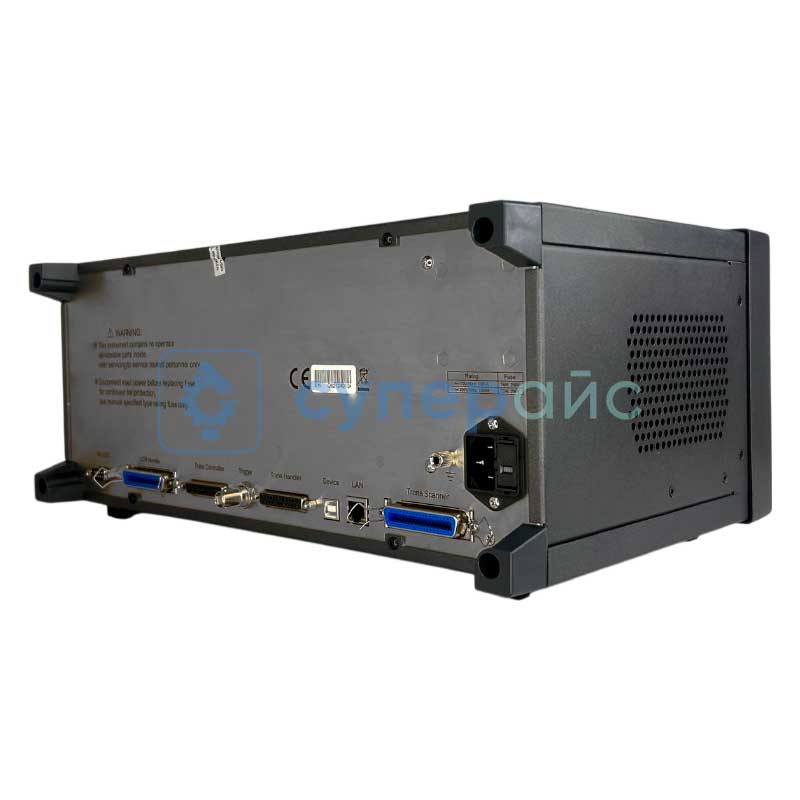

| Интерфейс | USB HOST, USB DEVICE, LAN, HANDLER, External DC BIAS control, RS232C, RS485 |
| Время прогрева при включении | 60 м |
| Входное напряжение | 100 – 120 В переменного тока / 198 – 242 В переменного тока, 47 – 63 Гц |
| Потребляемая мощность | 130 ВА |
| Габариты изделия | 430 x 177 x 265 мм |
| Габариты упаковки | 635 х 400 х 400 мм |
| Вес нетто | 11 кг |
| Вес брутто | 15,3 кг |

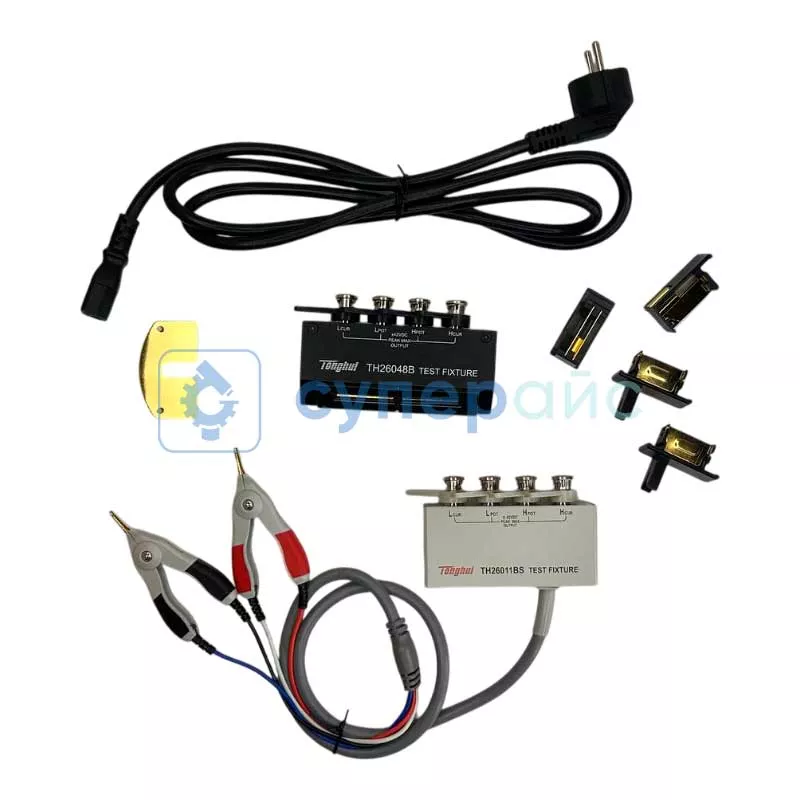

| Комплектация |
измеритель параметров LCR Tonghui TH2840A - 1 шт измерительный провод Кельвина TH26011BS - 1 шт; планка ТХ26010 - 1 шт; четырехконечный зажим ТХ26048 - 1 шт; руководство пользователя - 1 шт |
| Совместимость |
Четырехконтактный тестовый кабель Кельвина Tonghui TH26004S-1 Тестовый кабель на обоих концах Tonghui TH26023A |
Измеритель LCR Tonghui TH2840B
Измеритель lcr Tonghui TH2840B предназначен для точного определения индуктивности, емкости и сопротивления электронных компонентов. Этот измеритель параметров тока располагает широкими возможностями анализа и будет полезен в лабораторных условиях.
Встроенный источник тока позволяет обойтись без подключения соответствующего внешнего оборудования. Автономная архитектура упрощает настройку измерительного комплекса, ускоряет подготовку к работе. Тестовая частота в диапазоне 20 Гц - 2 МГц охватывает большой список практических задач.
Функциональные особенности прибора:
- точность частоты 0,01% снижает погрешности при прецизионных измерениях;
- режим тестирования четырех параметров на выбор расширяет аналитические возможности;
- большой сенсорный экран упрощает работу и считывание информации.
Режим тестирования четырех параметров помогает получить комплексную информацию о свойствах компонентов за один цикл измерения.
Автоматический диапазон отображения адаптируется к измеряемым значениям без участия оператора. Набор стандартных разъёмов позволяет подсоединять самые разные периферийные устройства.
Корпус со стойками надёжно размещается на рабочем столе.
Сфера применения устройства:
- лабораторные исследования электронных компонентов;
- контроль качества пассивных элементов на производстве;
- тестирование и подбор компонентов при ремонте электроники;
- прецизионные измерения в радиотехнических разработках.
Обзорная таблица LCR тестеров Tonghui
| Характеристики | TH2840A | TH2840B |
| Тестируемая частота | 20 Гц - 500 кГц | 20 Гц - 2 МГц |
| Точность | 0,01 % | |
| Параметры переменного тока | Cp / Cs, Lp / Ls, Rp / Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC | |
| Параметры постоянного тока | RDC, VDC, IDC | |
| РДЦ-тест | есть | |
| Встроенный источник тока | есть | |
| Интерфейс передачи данных | USB HOST, USB DEVICE, LAN, HANDLER, External DC BIAS control, RS232C, RS485 | |
| Дисплей | 10,1-дюймовый сенсорный экран | |
