Высокоточный измеритель RLC Tonghui TH2810D

Код товара: 10704

guarantee Гарантия 12 месяцев

official_dealer Официальный дилер Tonghui в России

TONGHUI

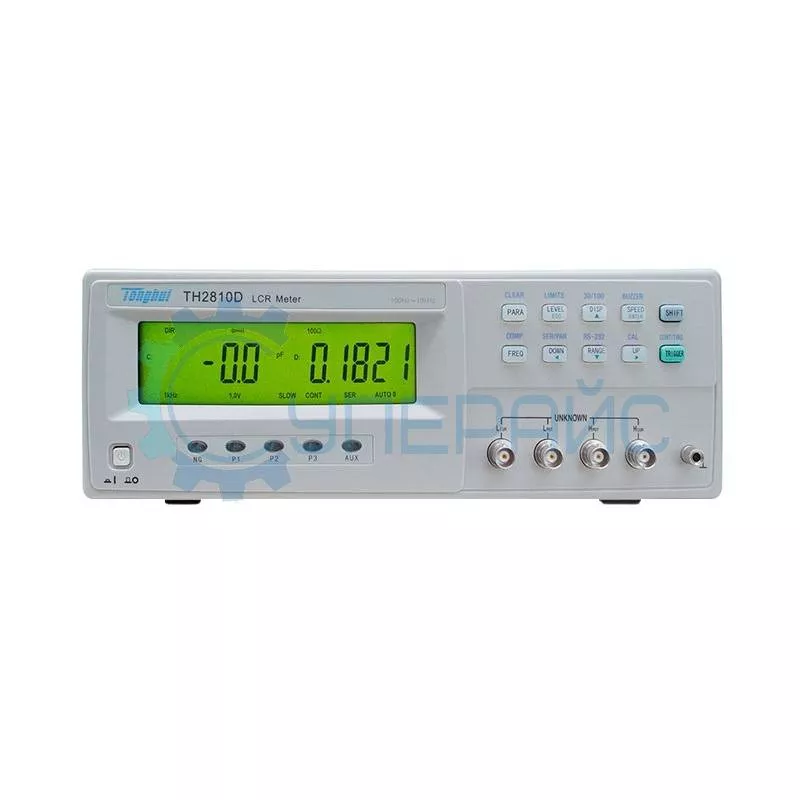

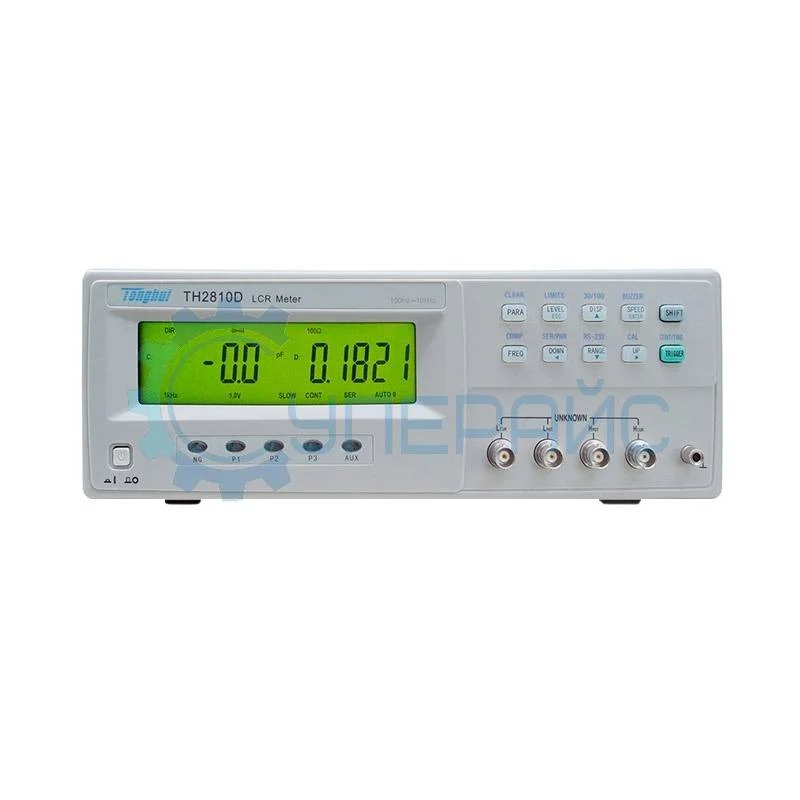

Высокоточный измеритель RLC Tonghui TH2810D фото 1
Высокоточный измеритель RLC Tonghui TH2810D фото 1

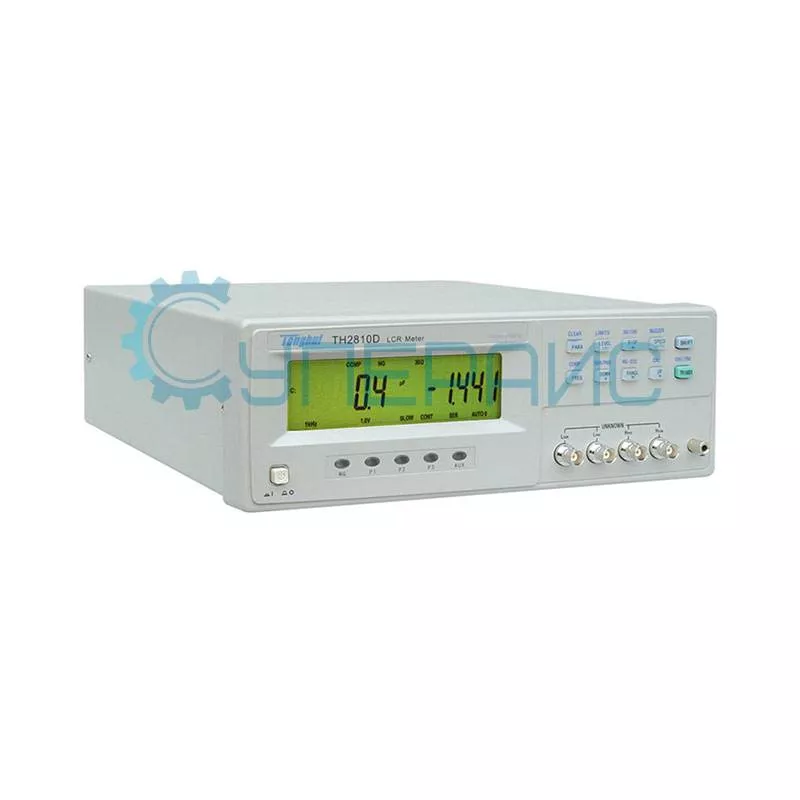

Высокоточный измеритель RLC Tonghui TH2810D фото 2

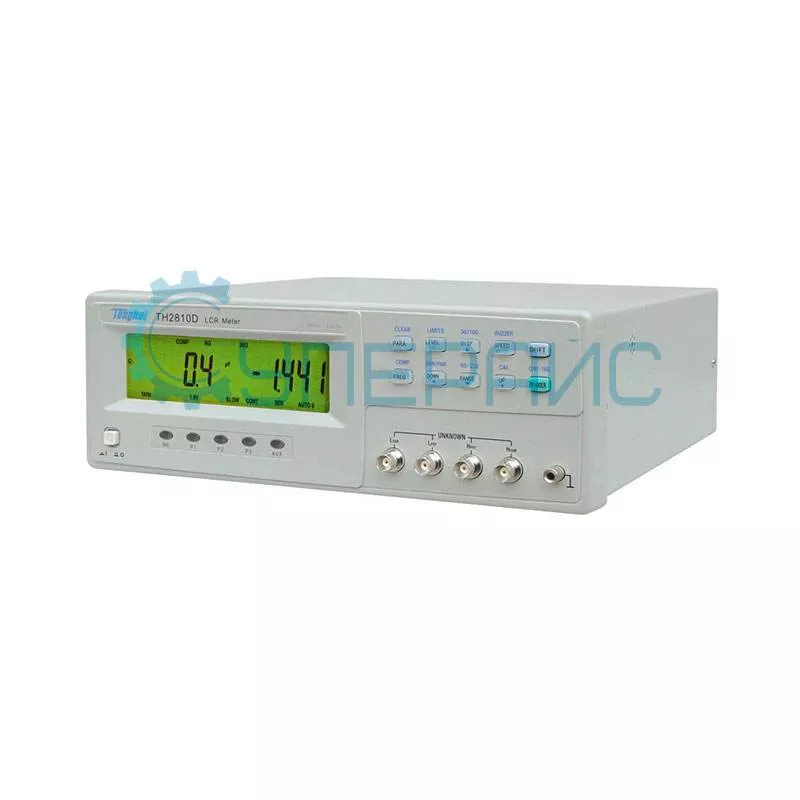

Высокоточный измеритель RLC Tonghui TH2810D фото 3
Высокоточный измеритель RLC Tonghui TH2810D фото 4
О товаре
Прецизионный измеритель LCR - возможность подключения к ПК (RS-232, HANDLER)
Диапазон измерения индуктивности: 0,01 мкГн - 99999 Гн
Диапазон измерения емкости: 0,01 пФ - 99999 мкФ
Диапазон измерения сопротивления: 0,0001 Ом - 99,99 МОм
44 059 руб.
44 059 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
О товаре
Прецизионный измеритель LCR - возможность подключения к ПК (RS-232, HANDLER)
Диапазон измерения индуктивности: 0,01 мкГн - 99999 Гн
Диапазон измерения емкости: 0,01 пФ - 99999 мкФ
Диапазон измерения сопротивления: 0,0001 Ом - 99,99 МОм

Технические характеристики Tonghui TH2810D

Режимы измерения автоматический / ручной
Тестируемая частота 100 Гц, 120 Гц, 1 кГц, 10 кГц
Точность 0,01%
Тестируемый уровень 0.1 В, 0.3 В, 1 В rms
Скорость измерения быстрая - 12 раз в секунду
средняя - 5,1 раз в секунду
медленная - 2,5 раза в секунду
Выходной импеданс 30 Ом, 100 Ом
Диапазон измерения индуктивности (L) 100 Гц / 120 Гц: 1 мкГн - 99999 Гн
1 кГц: 0,1 мкГн - 9999,9 Гн
10 кГц: 0,01 мкГн - 999,99 Гн
Диапазон измерения емкости (C) 100 Гц / 120 Гц: 1 пФ - 99999 мкФ
1 кГц: 0,1 пФ - 9999,9 мкФ
10 кГц: 0,01 пФ - 999,99 мкФ
Диапазон измерения сопротивления (|Z|, R) 0,0001 Ом - 99,99 МОм
Диапазон измерения тангенса угла потерь (D) 0,0001 - 9,999
Диапазон измерения добротности (Q) 0,0001 - 9999
Диапазон относительных измерений (Δ%) -999,99% - 999,99%
Функция калибровки открытая, закрытая
Режим триггера внешний, внутренний, ручной
Эквивалентная схема последовательная, параллельная
Математические операции Δ, Δ%
Конфигурация 5-терминальная
Функция компаратора 5 ячеек (NG, P1, P2, P3, AUX)
Общие характеристики
Дисплей LCD с подсветкой, разрешение 5 бит

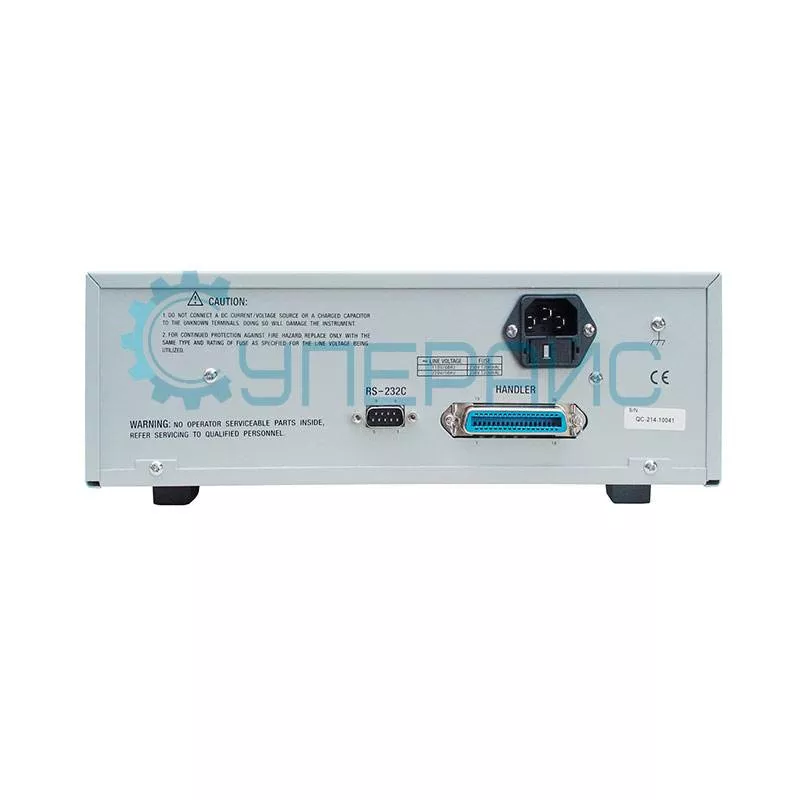

Интерфейс передачи данных RS-232, HANDLER
Питание 99 В - 121 В, 198 В - 242 В, 47 - 63 Гц
Потребляемая мощность ≤ 20 Вт
Рабочая температура от 0°C до +40 °C
Влажность ≤ 90% RH
Габариты изделия 300 х 270 х 130 мм
Габариты упаковки 460 х 460 х 310 мм
Вес нетто 3,7 кг
Вес брутто 6,65 кг

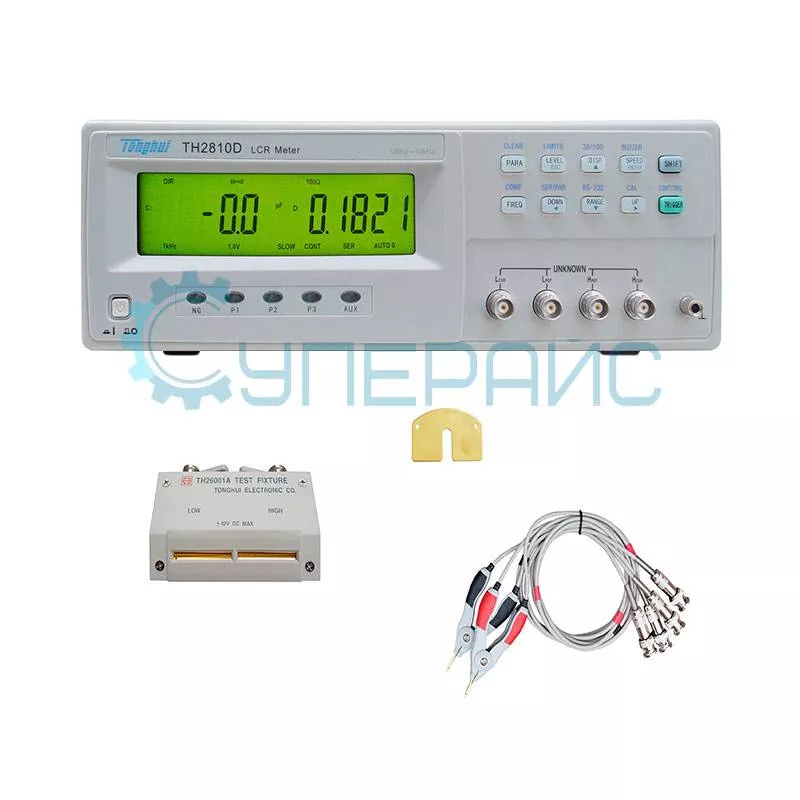

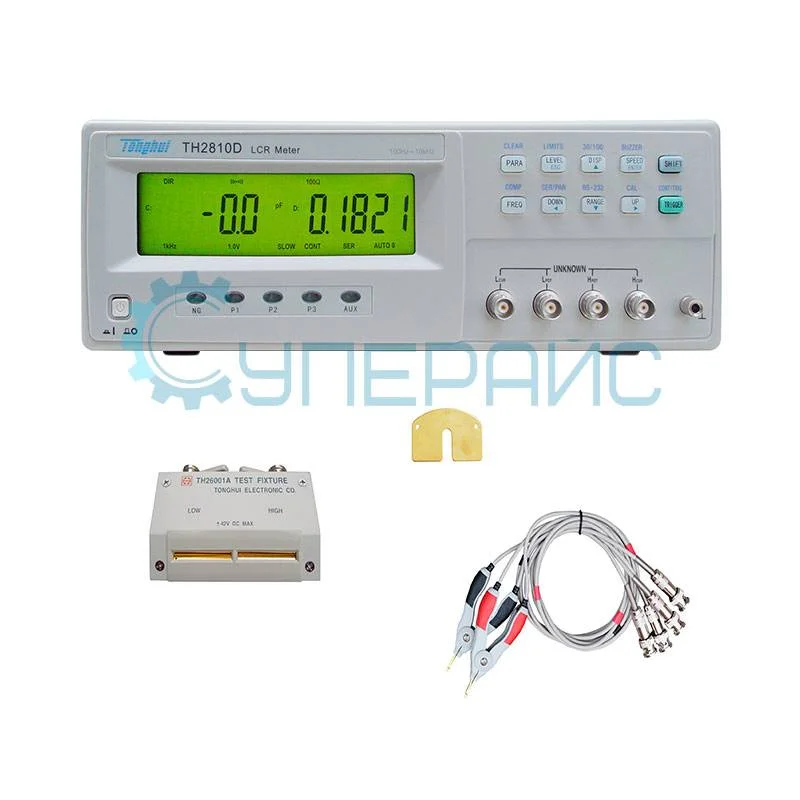

Комплектация лабораторный измеритель LCR Tonghui TH2810D – 1 шт
калибровочная пластина – 1 шт
щупы с зажимами Кельвина – 1 комплект
4-контактный зажим – 1 шт

Прецизионный измеритель RLC Tonghui TH2810D: Эталон Точности

Tonghui TH2810D — лабораторный прибор для высокоточного анализа пассивных компонентов. С базовой погрешностью 0,01% и 5-терминальной схемой измерений он гарантирует эталонные результаты для индуктивности (0,01 мкГн – 99,999 кГн), емкости (0,01 пФ – 99,999 мФ) и сопротивления (0,0001 Ом – 99,99 МОм). Поддержка четырех частот (100 Гц, 120 Гц, 1 кГц, 10 кГц) и уровней сигнала (0,1/0,3/1 В RMS) позволяет адаптировать тесты под специфику компонентов (конденсаторы, дроссели, резисторы). Встроенная функция калибровки (открытая/короткая) гарантирует стабильность данных. RLC тестер оснащен интерфейсами RS-232 и HANDLER для интеграции в автоматизированные линии.

Возможности:

  • Автоматический и ручной режимы измерения: Быстрый скрининг партий или детальный анализ отдельных компонентов.
  • Широкий диапазон измерения: Работа с микрокомпонентами (пФ, мкГн) и мощными элементами (кГн, мФ).
  • Расширенный анализ параметров: |Z|, R, D (тангенс потерь), Q (добротность), Δ% (относительные изменения).
  • Высокая скорость: До 12 измерений/секунду в быстром режиме.
  • Компаратор с 5 ячейками: Сортировка компонентов по допускам (NG, P1-P3, AUX).

TH2810D использует последовательную/параллельную эквивалентные схемы моделирования, что критично для корректного определения параметров компонентов на разных частотах. ЖК-дисплей с подсветкой отображает 5 разрядов данных, включая комплексные импедансы. Прибор поддерживает относительные измерения (Δ%) и математическую обработку результатов. Управление триггером (внешний/внутренний/ручной) предлагает синхронизацию с производственными циклами.

Применение в задачах контроля качества:

  • Входной контроль компонентов: Верификация номиналов конденсаторов, катушек индуктивности, резисторов.
  • Тестирование фильтров и цепей согласования: Анализ добротности (Q) и потерь (D) в ВЧ-трактах.
  • Контроль производства трансформаторов: Измерение индуктивности обмоток с точностью до 0.01%.
  • Исследования материалов: Оценка диэлектрических свойств изоляторов по тангенсу угла потерь.
  • Автоматизированные линии: Интеграция через RS-232 или HANDLER для сортировки компонентов компаратором.

Измеритель RLC TH2810D — профессиональный выбор для лабораторий, заводов QC-отделов и сервисных центров. Его сочетание прецизионности, широкого диапазона измерения и промышленных интерфейсов делает его незаменимым для работы с любыми пассивными компонентами.

Обзорная таблица измерителей LCR Tonghui

Характеристики TH2810D TH2811D TH2812D
Режимы измерения автоматический / ручной 4 параметра на выбор
Диапазон измерения частоты 100 Гц, 120 Гц, 1 кГц, 10 кГц
Выходное сопротивление 30 Ом, 100 Ом 100 Ом 30 Ом, 100 Ом
Точность измерения частоты 0,01% ± 0,25 % ± 0,2 %
Уровень сигнала 0,3 Vrms, 1 Vrms
Параметры тестирования L-Q, C-D, R-Q, |Z|-Q

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
