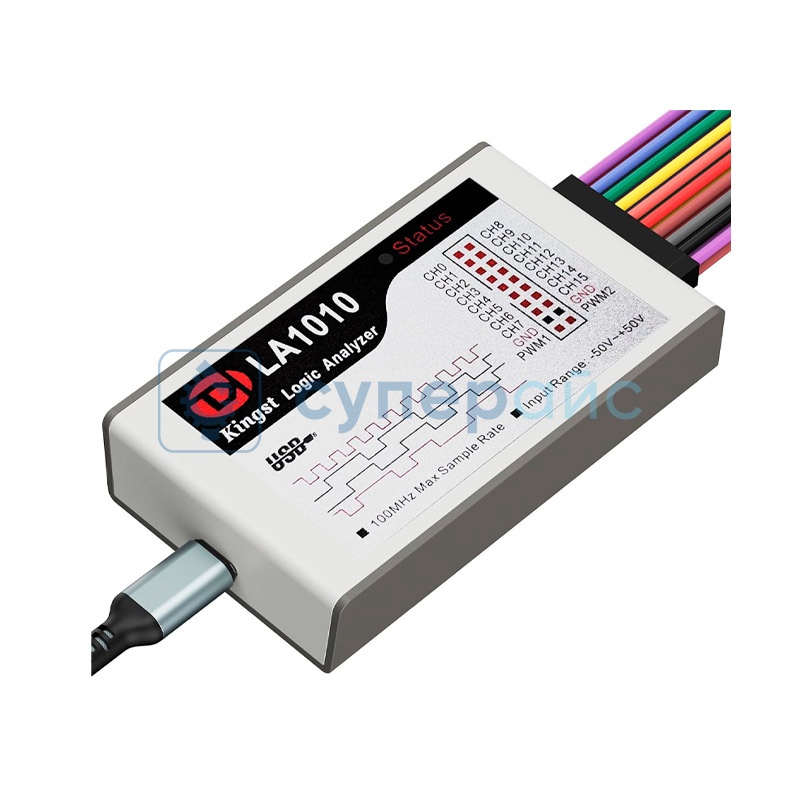

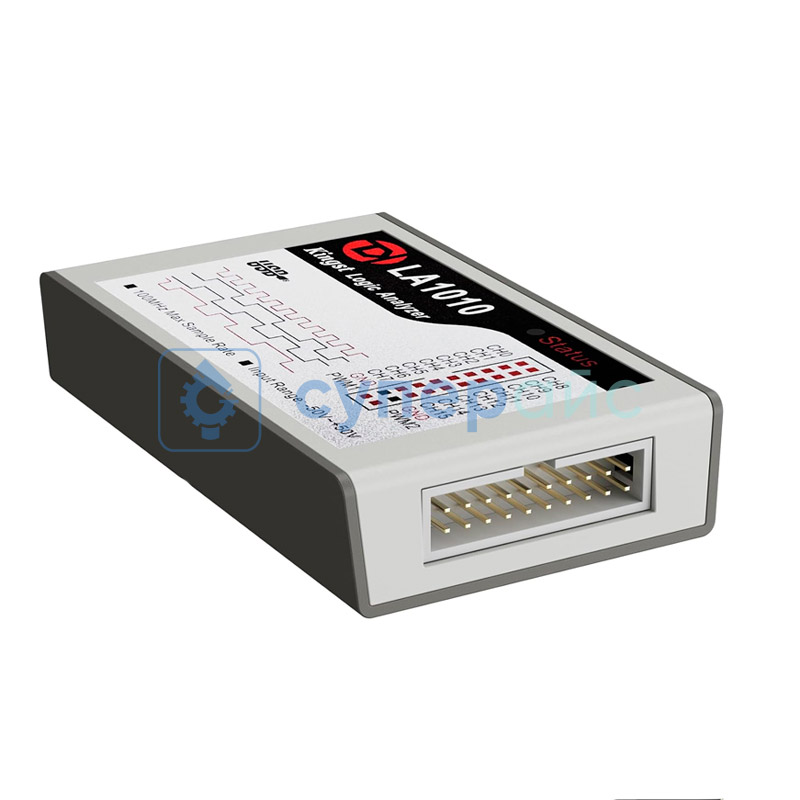

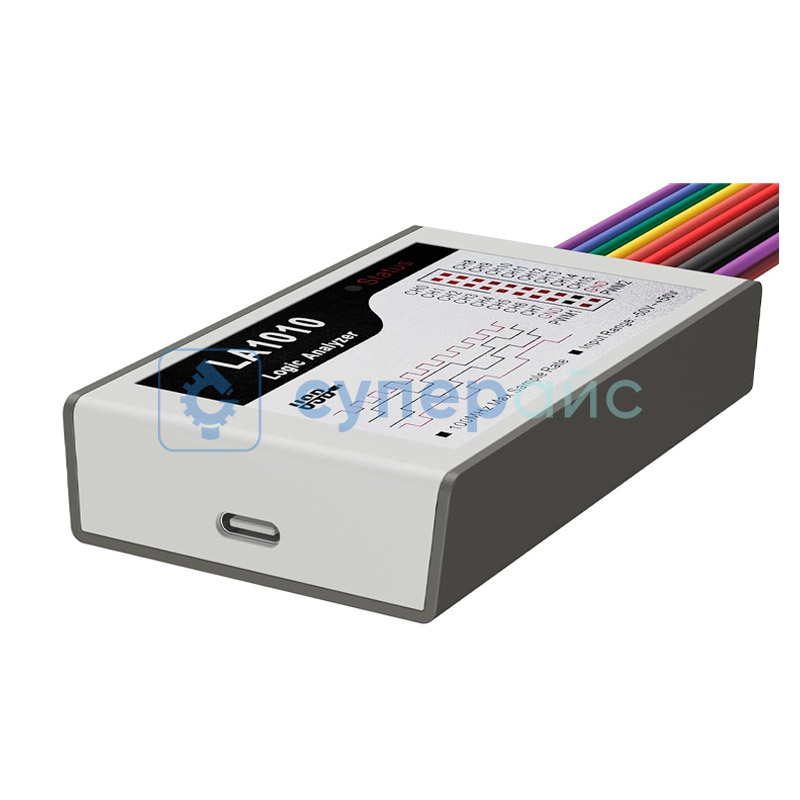

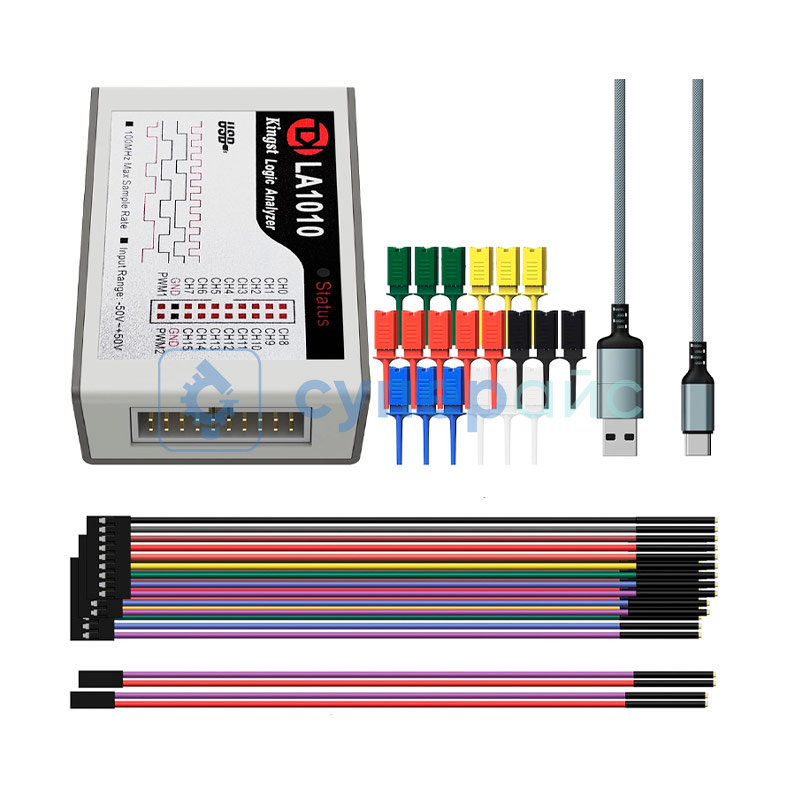

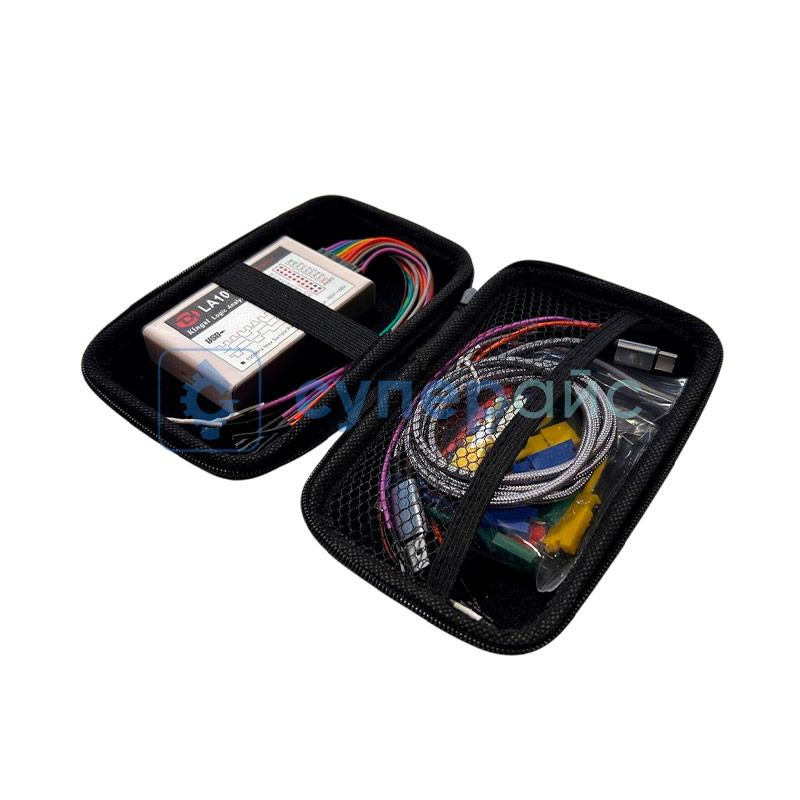

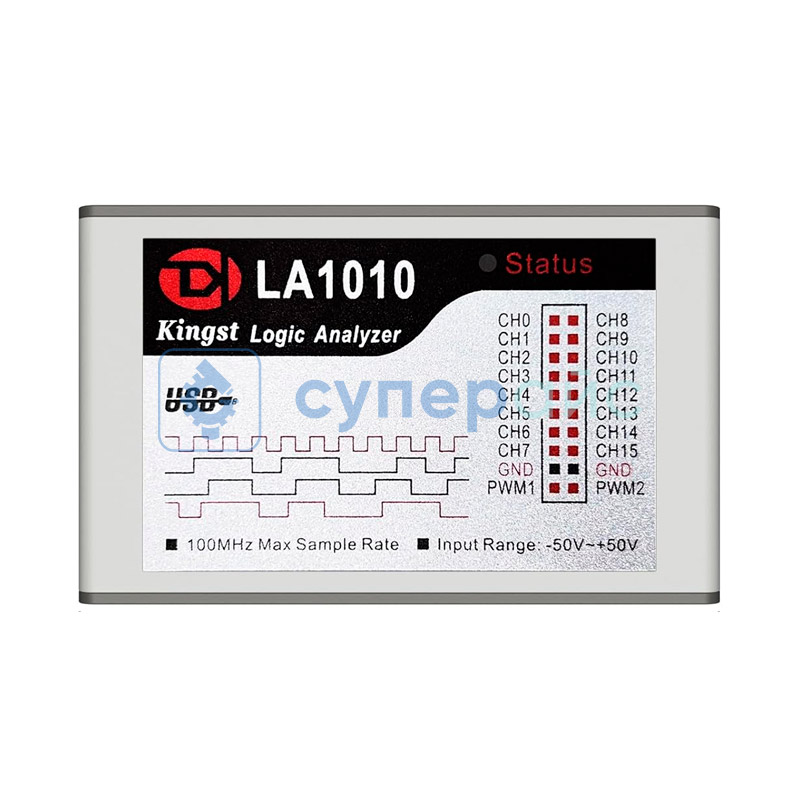

Логический анализатор KINGST LA1010

Nikolay_Po

Отличный анализатор за свою цену! Спасибо Суперайс за быструю доставку - здорово помогли в реализации проекта.
Работает без нареканий, свежее ПО загрузил с сайта производителя. Поддерживает все необходимые мне протоколы.
Знал бы, что будет так удобно, не пожадничал бы и взял модель по-старше, с большей частотой выборки - чтобы не только данные анализировать, но и временные параметры протокола контролировать с меньшим шагом по времени.
Тем не менее, возможностей LA1010 хватает. Скорости достаточно и на 9 каналов 1Мбит/с-линий, ещё хороший запас по передискретизации остаётся.
Можете прикинуть до покупки, установив родное ПО - без анализатора оно работает в демо-режиме. Возможности по скорости и глубине выборки можно будет оценить. Они зависят от количества активных каналов.

Николай Похильченко

Доплоню свой предыдущий отзыв. Продолжаем работу над проектом. Активно использую анализатор для отладки работы встраиваемой системы. В данный момент с памятью SPI. На практике выполняю захваты сигналов с частотой выборки 50МГц сразу для шести каналов. Больше 6 каналов снижают предельную частоту выборки до 32МГц. Хотелось бы больше шести каналов сразу для двух полных шин SPI на скорости >36МГц, но это уже следующая модель. Что хочу отметить:
  Работаю в ОС Linux Debian 12. Родное ПО КингстВиз работает, в плане захвата и записи, безукоризненно. Захватываю более 10Гигавыборок по шесть каналов на частоте 50МГц. Ни одного сбоя USB!  Работает и в портах USB2.0, и в портах USB3.0 (сам он 2.0) без проблем. Ни одного отвала. Работает даже в виртуальной машине VirtualBox (использую на рабочем месте в организации). В виртуальной машине частоту выборки приходится снижать с 50 до 40МГц, но и 40МГц достаточно (у меня тактовые частоты до 18МГц). Иначе выборка останавливается с сообщением о невозможности поддерживать такую скорость. В любом случае - худшая ошибка - это остановка захвата, если ПК не успел с выемкой данных по USB. Передёргивать USB ни разу не приходилось - связь не терялась.
  Декодер SPI, даже длинах на выборки в десяток миллиардов точек, не сбоит. Да, если перейти в хвост записи, придётся подождать десяток-другой секунд, пока дойдёт обработка. Но работает без отказов. Подсвечивает не верный уровень тактового сигнала на момент выбора устройства на шине (и тогда отказывается декодировать транзакцию). Без ошибок декодирует сигналы 18МГц при выборке 40МГц.
  Так же хорошо работает декодер UART. Подсвечивает ошибки (и чётности, и стоп бит) относительно заданного режиме.
  Неплохо работает декодер CAN. Для протокола CAN 2.0B видно содержимое, данные кадров и состояние служебных бит. Подствечиваются биты стаффинга. Из недостатков - не разделяет трафик по типам кадров. Нет поддержки CANopen. Но для такой цены - восхитительно!
  Все декодеры протоколов позволяют выгрузить данные в .CSV. Нередко пользуюсь для проверки данных, для анализа. Выгрузка не гибкая, нельзя задать начало, конец, отфильтровать данные. Поэтому приходится запускать захват выборочно, чтобы ограничить размеры файлов. В выгрузке сохраняются метки времени и байты на шине. Сохранить отдельно полезную нагрузку, например, CAN, нельзя. Но и этого хватает.



[QUOTE]Николай Похильченко

Доплоню свой предыдущий отзыв. Продолжаем работу над проектом. Активно использую анализатор для отладки работы встраиваемой системы. В данный момент с памятью SPI. На практике выполняю захваты сигналов с частотой выборки 50МГц сразу для шести каналов. Больше 6 каналов снижают предельную частоту выборки до 32МГц. Хотелось бы больше шести каналов сразу для двух полных шин SPI на скорости >36МГц, но это уже следующая модель. Что хочу отметить:
  Работаю в ОС Linux Debian 12. Родное ПО КингстВиз работает, в плане захвата и записи, безукоризненно. Захватываю более 10Гигавыборок по шесть каналов на частоте 50МГц. Ни одного сбоя USB!  Работает и в портах USB2.0, и в портах USB3.0 (сам он 2.0) без проблем. Ни одного отвала. Работает даже в виртуальной машине VirtualBox (использую на рабочем месте в организации). В виртуальной машине частоту выборки приходится снижать с 50 до 40МГц, но и 40МГц достаточно (у меня тактовые частоты до 18МГц). Иначе выборка останавливается с сообщением о невозможности поддерживать такую скорость. В любом случае - худшая ошибка - это остановка захвата, если ПК не успел с выемкой данных по USB. Передёргивать USB ни разу не приходилось - связь не терялась.
  Декодер SPI, даже длинах на выборки в десяток миллиардов точек, не сбоит. Да, если перейти в хвост записи, придётся подождать десяток-другой секунд, пока дойдёт обработка. Но работает без отказов. Подсвечивает не верный уровень тактового сигнала на момент выбора устройства на шине (и тогда отказывается декодировать транзакцию). Без ошибок декодирует сигналы 18МГц при выборке 40МГц.
  Так же хорошо работает декодер UART. Подсвечивает ошибки (и чётности, и стоп бит) относительно заданного режиме.
  Неплохо работает декодер CAN. Для протокола CAN 2.0B видно содержимое, данные кадров и состояние служебных бит. Подствечиваются биты стаффинга. Из недостатков - не разделяет трафик по типам кадров. Нет поддержки CANopen. Но для такой цены - восхитительно!
  Все декодеры протоколов позволяют выгрузить данные в .CSV. Нередко пользуюсь для проверки данных, для анализа. Выгрузка не гибкая, нельзя задать начало, конец, отфильтровать данные. Поэтому приходится запускать захват выборочно, чтобы ограничить размеры файлов. В выгрузке сохраняются метки времени и байты на шине. Сохранить отдельно полезную нагрузку, например, CAN, нельзя. Но и этого хватает.[/QUOTE]
Николай, добрый день!

Благодарим вас за развернутый отзыв и подробное описание вашего опыта работы с данным анализатором! Мы глубоко ценим ваше внимание к деталям. Ваш отзыв является для нас важным источником обратной связи, и мы действительно рады, что ваши ожидания относительно функциональности анализатора были в значительной степени удовлетворены.

Спасибо за вашу честность в отзыве! Будем рады продолжить плодотворное сотрудничество, предоставляя вам качественное оборудование.
С уважением и наилучшими пожеланиями, Администрация магазина Суперайс

Guest1

На сайте производителя появилась новая версия с поддержкой русского языка.
