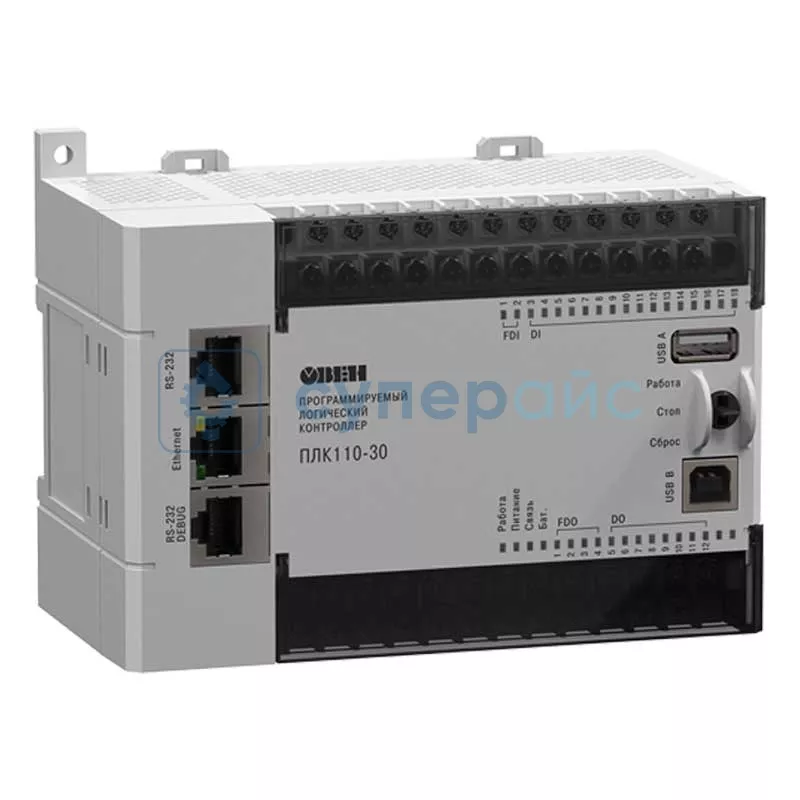

Программируемый логический контроллер Овен ПЛК110-24.30.Р-М
Код товара: 29919
Гарантия 12 месяцев
О товаре Скоростные входы для обработки энкодеров
Напряжение питания: 24 В
Количество точек ввода/вывода: 30
Тип встроенного выходного элемента: электромагнитное реле
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Скоростные входы для обработки энкодеров
Напряжение питания: 24 В
Количество точек ввода/вывода: 30
Тип встроенного выходного элемента: электромагнитное реле
Технические характеристики Овен ПЛК110-24.30.Р-М
| Серия | ПЛК110 [М02] |
| Напряжение питания | 24 В |
| Количество точек ввода/вывода | 30 |
| Тип встроенного выходного элемента | электромагнитное реле |
| Система исполнения ПЛК | ограничение 100 Кбайт |
| Характеристики линейки ПЛК110 [М02] | |
| Количество входов |
18; быстрых входов 2; быстрых счетчиков 2; энкодеров 1 AB |
| Количество выходов | 12 |
| Быстрых выходов (для ПЛК110 с транзисторными выходами) | 4 |
| Количество портов |
RS-485: 2; RS-232: 1; RS-232-Debug: 1; Ethernet 100 Base-T: 1 |
| Функционал | |
| Наличие встроенных дискретных и аналоговых входов/выходов на борту | есть |
| Скоростные входы для обработки энкодеров | есть |
| Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей | есть |
| Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug | есть |
| Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS) | есть |
| 4 последовательных порта (RS-232, RS-485) |
увеличение количества входов-выходов; управление частотными преобразователями; подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д. |
| Применение |
в системах HVAC; в сфере ЖКХ (ИТП, ЦТП); для управления пищеперерабатывающими и упаковочными аппаратами; для управления климатическим оборудованием; для автоматизации торгового оборудования; в сфере производства строительных материалов; для управления малыми станками и механизмами |
| Вычислительные ресурсы | |
| Процессор | 400 МГц |
| ОЗУ | 128 кБайт + 3 МБ (размер heap варьируется) |
| FLASH-диск ПЛК | 6 МБ |
| Операционная система | есть, EmbOS Segger - ОС реального времени |
| Ведение архивов на USB Flash | до 8 ГБ |
| Быстрые входы | есть, 100 кГц |
| Быстрые выходы | до 100 кГц |
| Внешние интерфейсы | |
| Питание +5 В в RS-232 | есть |
| Работа в мобильных сетях | SMS, CSD, GPRS |
| Цифровые (дискретные) входы | |
| Количество входов (из них быстродействующих) | 18 (2) |
| Тип входов по ГОСТ Р 51841-2001 | 1 |
| Напряжение «логического нуля» | -3 - 5 В |
| Максимальный ток «логического нуля» | 2 мА |
| Напряжение «логической единицы» | 15 - 30 В |
| Максимальный ток «логической единицы» | 9 мА (при 30 В) |
| Минимальная длительность импульса, воспринимаемого дискретным входом | для обычных входов: 1,6 мс (меандр) |
| Подключаемые входные устройства |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором; дискретные сигналы с напряжением от минус 3 до 30 В |
| Дискретные выходы (контакты электромагнитных реле) | |
| Количество релейных выходных каналов | 12 |
| Максимальный ток, коммутируемый контактами реле | не более 3 А |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно | не более 10 мс (выходы DО1 - DО12) |
| Суммарный максимальный ток нагрузки группы реле |
COM1-COM2: 3 А; COM3: 3 А; COM4: 3 А; COM5: 12 А; COM6: 12 А |
| Механический ресурс реле |
не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке; не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Поддерживаемые промышленные протоколы |
ModBus-TCP; CODESYS Gateway; TCP-IP; UDP-IP; CODESYS Network Variables (over UDP); РРР |
| Скорость передачи | 10, 100 Мбит/с |
| RS-485 | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| RS-232 | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| RS-232 Debug | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; CODESYS GateWay; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| USB Device | |
| Поддерживаемые протоколы | CDC |
| Скорость передачи | 115200 бит / с |
| USB Host | |
| Поддерживаемые протоколы | MSD / HID / FTDI, USB 1.0 / 1.1 |
| Общие характеристики | |
| Напряжение питания |
от 12 до 30 В постоянного тока при Т > -20 °С; от 12 до 26 В постоянного тока при -40 °С > Т > -20 °С; (номинальное 24 В) |
| Потребляемая мощность | 28 Вт |
| Параметры встроенного источника питания | выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА |
| Рабочая температура | -40 - 55 °C |
| Габариты изделия | 208,5 х 114 х 83 мм |
| Вес брутто | 735 г |
| Комплектация |
контроллер Овен ПЛК110-24.30.Р-М – 1 шт; кабель КС14 – 1 шт; заглушка Ethernet – 3 шт; паспорт и гарантийный талон – 1 экз; краткое руководство – 1 экз; быстрый старт – 1 экз |
Логический контроллер Овен ПЛК110-24.30.Р-М
Программируемый логический контроллер Овен ПЛК110-24.30.Р-М — это устройство для автоматизации технологических процессов на производстве. Оборудование обрабатывает сигналы датчиков и управляет исполнительными механизмами согласно заложенной программе. Ниже рассмотрим некоторые распространённые заблуждения касательно таких приборов на примере этой модели.
- Такие приборы требуют мощного источника питания
Программируемый логический модуль Овен ПЛК110-24.30.Р-М работает при напряжении питания 24 В и потребляет всего 28 Вт. Такие параметры обуславливают экономичность эксплуатации и совместимость со стандартными промышленными источниками питания.
- Ограниченное количество точек ввода/вывода снижает функциональность
Модель располагает 30 каналами, что даёт гибкость при подключении внешних устройств. Серия ПЛК110 М02 разработана для решения задач средней сложности.
- Реле как тип встроенного выходного элемента устарели
Электромагнитное реле помогает коммутировать мощные нагрузки с гальванической развязкой цепей. Такое решение защищает управляющие схемы при работе с высокими токами.
- Обработка быстрых импульсных сигналов недоступна
Скоростные входы для обработки энкодеров дают контролировать перемещения и скорость вращения механизмов. Это полезно при автоматизации конвейерных линий.
- Малый объём памяти не даёт запускать сложные программы
Это также миф. Ограничение 100 Кбайт достаточно для многих промышленных задач.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
