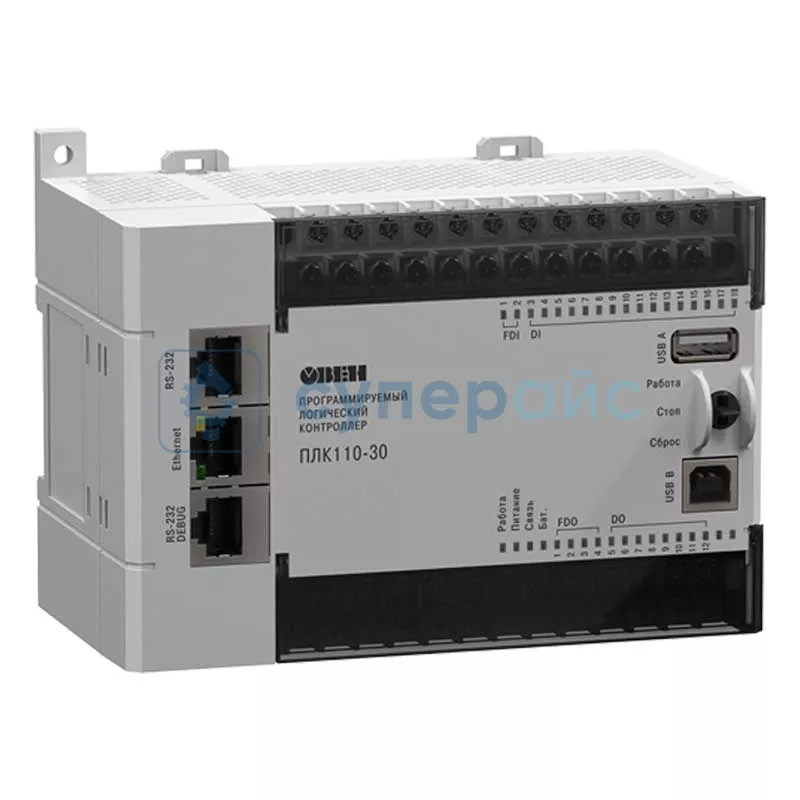

Логический контроллер Овен ПЛК110-24.60.К-М
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ПЛК110-24.60.К-М
Описание Овен ПЛК110-24.60.К-М
Технические характеристики Овен ПЛК110-24.60.К-М
| Серия | ПЛК110 [М02] |
| Напряжение питания | 24 В |
| Количество точек ввода/вывода | 60 |
| Тип встроенного выходного элемента | транзисторный n-p-n ключ с открытым коллектором |
| Система исполнения ПЛК | ограничение 100 Кбайт |
| Характеристики линейки ПЛК110 [М02] | |
| Количество входов |
36; быстрых входов 4; быстрых счетчиков 4; энкодеров 1 ABZ или 2 AB |
| Количество выходов | 24 |
| Быстрых выходов (для ПЛК110 с транзисторными выходами) | 4 |
| Количество портов |
RS-485: 2; RS-232: 1; RS-232-Debug: 1; Ethernet 100 Base-T: 1 |
| Функционал | |
| Наличие встроенных дискретных и аналоговых входов/выходов на борту | есть |
| Скоростные входы для обработки энкодеров | есть |
| Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей | есть |
| Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug | есть |
| Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS) | есть |
| 4 последовательных порта (RS-232, RS-485) |
увеличение количества входов-выходов; управление частотными преобразователями; подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д. |
| Применение |
в системах HVAC; в сфере ЖКХ (ИТП, ЦТП); для управления пищеперерабатывающими и упаковочными аппаратами; для управления климатическим оборудованием; для автоматизации торгового оборудования; в сфере производства строительных материалов; для управления малыми станками и механизмами |
| Вычислительные ресурсы | |
| Процессор | 400 МГц |
| ОЗУ | 128 кБайт + 3 МБ (размер heap варьируется) |
| FLASH-диск ПЛК | 6 МБ |
| Операционная система | есть, EmbOS Segger - ОС реального времени |
| Ведение архивов на USB Flash | до 8 ГБ |
| Быстрые входы | есть, 100 кГц |
| Быстрые выходы | до 100 кГц |
| Внешние интерфейсы | |
| Питание +5 В в RS-232 | есть |
| Работа в мобильных сетях | SMS, CSD, GPRS |
| Цифровые (дискретные) входы | |
| Количество входов (из них быстродействующих) | 36 (4) |
| Тип входов по ГОСТ Р 51841-2001 | 1 |
| Напряжение «логического нуля» | -3 - 5 В |
| Максимальный ток «логического нуля» | 2 мА |
| Напряжение «логической единицы» | 15 - 30 В |
| Максимальный ток «логической единицы» | 9 мА (при 30 В) |
| Минимальная длительность импульса, воспринимаемого дискретным входом | для обычных входов: 1,6 мс (меандр) |
| Подключаемые входные устройства |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором; дискретные сигналы с напряжением от минус 3 до 30 В |
| Дискретные выходы (транзисторные ключи) | |
| Количество транзисторных выходных каналов, из них быстродействующих |
24 4 (DО1 - DО4) |
| Максимальный ток транзисторного выхода, не более |
для обычных: 400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000); для быстродействующих: 400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник) |
| Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) | SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В) |
| Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более |
для обычных: 5 мс (выходы DО5 - DО24); для быстродействующих: 0,002 мс (выходы DО1 - DО4) |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Поддерживаемые промышленные протоколы |
ModBus-TCP; CODESYS Gateway; TCP-IP; UDP-IP; CODESYS Network Variables (over UDP); РРР |
| Скорость передачи | 10, 100 Мбит/с |
| RS-485 | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| RS-232 | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| RS-232 Debug | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; CODESYS GateWay; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| USB Device | |
| Поддерживаемые протоколы | CDC |
| Скорость передачи | 115200 бит / с |
| USB Host | |
| Поддерживаемые протоколы | MSD / HID / FTDI, USB 1.0 / 1.1 |
| Общие характеристики | |
| Напряжение питания |
от 12 до 30 В постоянного тока при Т > -20 °С; от 12 до 26 В постоянного тока при -40 °С > Т > -20 °С; (номинальное 24 В) |
| Потребляемая мощность | 28 Вт |
| Параметры встроенного источника питания | выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА |
| Рабочая температура | -40 - 55 °C |
| Габариты изделия | 208,5 х 114 х 83 мм |
| Комплектация |
контроллер Овен ПЛК110-24.60.К-М – 1 шт; кабель КС14 – 1 шт; заглушка Ethernet – 3 шт; паспорт и гарантийный талон – 1 экз; краткое руководство – 1 экз; быстрый старт – 1 экз |
Овен ПЛК110-24.60.К-М: Мощная платформа для сложных систем автоматизации
Логический модуль Овен ПЛК110-24.60.К-М представляет собой расширенную версию контроллера для управления сложными технологическими процессами. С увеличенным количеством точек ввода-вывода до 60 каналов устройство предлагает гибкую интеграцию в разнородные промышленные системы. Номинальное напряжение питания 24 В делает контроллер универсальным решением для различных отраслей промышленности.
Особенности:
- Расширенная конфигурация на 60 дискретных сигналов
- Быстродействующие входы и выходы с частотой до 100 кГц
- Многоуровневая система коммуникационных интерфейсов
- Совместимость с промышленными протоколами передачи данных
- Компактное исполнение для монтажа в стандартные щиты
Аппаратная архитектура:
Программируемый логический модуль построен на производительной процессорной системе с тактовой частотой 400 МГц. Объем FLASH-памяти 6 МБ позволяет хранить сложные алгоритмы управления и архивные данные. Операционная система EmbOS Segger гарантирует выполнение контрольных циклов с минимальной задержкой.
Функциональные возможности:
Контроллер поддерживает обработку сигналов с четырех быстродействующих входов, что позволяет работать с энкодерами и счетчиками. Транзисторные выходы с защитой от помех обеспечивают надежную коммутацию индуктивных нагрузок. Система позволяет вести архивы работы оборудования на USB-накопителях объемом до 8 ГБ.
Коммуникационные интерфейсы:
ПЛК110-24.60.К-М оснащен четырьмя последовательными портами и интерфейсом Ethernet для интеграции в промышленные сети. Поддержка протоколов ModBus, OPC UA и GSM-связи предлагает гибкие возможности обмена данными. Совместимость с частотными преобразователями и панелями операторов расширяет сферу применения устройства.
Области применения:
- Системы управления инженерным оборудованием зданий
- Автоматизация технологических процессов в промышленности
- Контроль и диспетчеризация энергетических объектов
- Управление производственными линиями и станками
- Мониторинг параметров оборудования в реальном времени
Программируемый логический контроллер Овен ПЛК110-24.60.К-М демонстрирует сочетание производительности и надежности для создания сложных систем автоматизации. Расширенная конфигурация ввода-вывода и развитые коммуникационные возможности делают его предпочтительным выбором для реализации проектов промышленной автоматики.
