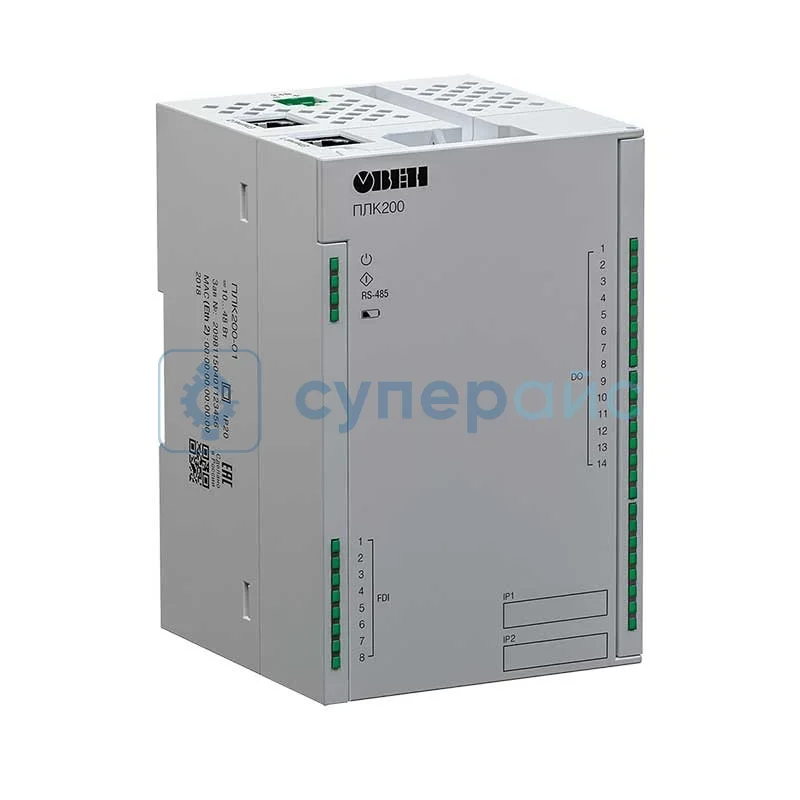

Программируемый модуль Овен ПЛК200-04-CS
Артикул (код товара): 29909
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
66 060 ₽
66 060 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Артикул (код товара)
29909
Модель (серия)
ПЛК200-04-CS
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ПЛК200-04-CS
Артикул (код товара)
29909
Модель (серия)
ПЛК200-04-CS
Страна производства
Россия
Гарантия, мес.
12
Вес (кг)
0,6
Сложность
2
Описание Овен ПЛК200-04-CS
Технические характеристики Овен ПЛК200-04-CS
| Серия | ПЛК200 |
| Дискретные входы (DI) | 8 DI: 8 – быстрые до 95 кГц |
| Дискретные выходы (DO) | 8 DO: 8 – э/м реле |
| Аналоговые входы (AI) | 4 AI: 4 – универсальные |
| Функционал | |
| Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent) | есть |
| Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов | есть |
| Поддержка GSM/GPRS-модемов | есть |
| Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard | есть |
| Возможность подключения к СУБД MySQL и MsSQL | есть |
| Поддержка Web-визуализации CODESYS | есть |
| Web-интерфейс для настройки и диагностики контроллера | есть |
| Простое подключение к OwenCloud | есть |
| Встроенный Firewall | есть |
| Крепление на DIN-рейку или на стену | есть |
| Съемные клеммники с невыпадающими винтами | есть |
| Операционная система Linux с RT-патчем | есть |
| Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU | есть |
| Вычислительные ресурсы | |
| Центральный процессор | ARMCortex A8 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов | 2 × Ethernet 10/100 Мбит/c (RJ45) |
| Поддерживаемые промышленные протоколы |
Modbus-TCP (Master / Slave); OPC UA (Server); MQTT (Client/Broker); SNMP (Manager/Agent) |
| Поддерживаемые прикладные протоколы |
NTP; FTP, FTPS; HTTP, HTTPS; SSH; SMTP/IMAP/POP3; OpenVPN, WireGuard |
| RS-485 | |
| Количество портов | 1 |
| Поддерживаемые протоколы |
Modbus RTU (Master / Slave); Modbus ASCII (Master / Slave); ОВЕН (Master); протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит / с |
| Подтягивающие резисторы | есть |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы |
CODESYS Gateway; FTP; HTTP; HTTPS; SSH |
| Подключаемые накопители | |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость |
4 ГБ (microSD); 32 ГБ (microSDHC); 512 ГБ (microSDXC) |
| Поддерживаемые файловые системы | FAT16, FAT32, ext4, NTFS (read only) |
| Часы реального времени | |
| Погрешность хода, не более |
при температуре +25 °С: 3 секунды в сутки; при температуре -20 и +55 °С: 18 секунд в сутки |
| Тип источника питания | батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Дискретные входы (DI и FDI) | |
| Дискретные входы (DI) | определение логического уровня |
| Дискретные входы (FDI) | определение логического уровня / счётчик высокочастотных импульсов / измерение частоты / обработка сигналов энкодера |
| Тип входов по ГОСТ IEC 61131-2 | 1 |
| Максимальный ток «логической единицы» | 5,5 мА |
| Максимальный ток «логического нуля» | 1,2 мА |
| Напряжение «логической единицы» | 9 - 30 В |
| Напряжение «логического нуля» | 0 - 5,5 В |
| Гистерезис выключения «логической единицы», не менее | 0,5 В |
| Подключаемые входные устройства (DI) | контактные датчики, трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором |
| Подключаемые входные устройства (FDI) | контактные датчики, трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
| Минимальная длительность импульса, воспринимаемая входом (DI) | 25 мс |
| Минимальная длительность импульса, воспринимаемая входом (FDI) | 5 мс |
| Максимальная частота входного сигнала (DI) | 20 Гц |
| Максимальная частота входного сигнала (FDI) | 95 кГц / 45 кГц / 66 кГц |
| Аналоговые входы (AI) | |
| Подключаемые сигналы |
унифицированные сигналы: 0 - 5 мА, 0(4) - 20 мА, ± 50 мВ, ± 1 В; термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23; термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3; сопротивление: 0 - 2 кОм, 0 - 5 кОм |
| Разрядность АЦП | 16 бит |
| Время опроса одного входа |
унифицированные сигналы: не более 0,6 с; ТС: не более 0,9 с; ТП: не более 0,6 с; сопротивления: не более 0,6 с |
| Предел основной приведенной погрешности при измерении |
унифицированные сигналы: ± 0,25 %; ТС: ± 0,25 %; ТП: ± 0,5 %; сопротивления: ± 0,25 % |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | не более ± 0,25 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов | не более 0,5 предела допускаемой основной приведенной погрешности измерения |
| Дискретные выходы (DO) типа электромагнитное реле | |
| Тип контакта | нормально-разомкнутый контакт |
| Режимы работы |
переключение логического состояния; генерация ШИМ-сигнала; генерация заданного количества импульсов |
| Максимальный ток коммутации |
5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка; 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле |
264 В (СКЗ) переменного напряжения; 30 В постоянного напряжения |
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300 |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле, не менее |
35 000 переключений при 3 А, 30 В постоянного напряжения; 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения; 50 000 переключений при категории применения С300 |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
| Параметры ШИМ | |
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,05) |
| Минимальная длительность импульса ШИМ | 50 мс |
| Дискретные выходы (FDO) типа транзисторный ключ | |
| Быстрые дискретные выходы (FDO) |
переключение логического сигнала; генерация ШИМ сигнала; генерация заданного количества импульсов |
| Режим включения выхода (FDO) | верхний ключ / верхний и нижний ключи |
| Напряжение питания выходов | 10 - 36 В |
| Максимальный постоянный ток нагрузки |
верхний ключ: 0,85 А; верхний и нижний ключи: 0,15 А |
| Максимально допустимый кратковременный ток нагрузки |
верхний ключ: 1,3 А; верхний и нижний ключи: 0,19 А |
| Максимальная частота выходного сигнала (для резистивной нагрузки) (FDI) |
верхний ключ: 10 кГц; верхний и нижний ключи: 100 кГц |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) (FDI) |
верхний ключ: 10 мкс; верхний и нижний ключи: 1 мкс |
| Максимальная емкость нагрузки (DO / FDI) |
верхний ключ: 100 000 мкФ; верхний и нижний ключи: 1 мкф |
| Типы защиты выходов |
защита от короткого замыкания при включении питания; защита от пониженного питания выходов; защита от перегрева выходного каскада; защита от перегрузки по току выхода; защита от обратного тока самоиндукции |
| Общие характеристики | |
| Количество портов питания | 1 |
| Напряжение питания | 10 - 48 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6 - 9 В |
| Потребляемая мощность | не более 10 Вт |
| Защита от переполюсовки | есть |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | светодиодная |
| Встроенное оборудование |
источник звукового сигнала; двухпозиционный тумблер СТАРТ / СТОП; сервисная кнопка |
| Средняя наработка на отказ | 60 000 ч |
| Средний срок службы | 8 лет |
| Рабочая температура | -40 - 55 °C |
| Габариты изделия | 82 х 124 х 83 мм |
| Вес нетто | 600 г |
| Комплектация |
контроллер Овен ПЛК200-04-CS – 1 шт; кабель MicroUSB-USB 1.8 м – 1 шт; кабель RJ45-RJ45 0.15 м – 1 шт; комплект заглушек для портов – 1 шт; клемма 2EGT-5.0-02P-14 – 2 шт; паспорт и гарантийный талон – 1 экз; краткое руководство – 1 экз; быстрый старт – 1 экз |
Модуль Овен ПЛК200-04-CS
Программируемый логический модуль Овен ПЛК200-04-CS представляет собой компактное решение для автоматизации технологических процессов. Устройство может использоваться на производстве, в энергетике и строительстве. Ниже отвечаем на возможные вопросы о модели.
Какова конфигурация контроллера?
Модель имеет 8 дискретных входов, среди которых все работают как быстрые с частотой до 95 кГц. Контроллер также располагает 8 дискретными выходами на электромеханических реле. Четыре аналоговых входа (AI) универсального типа дают возможность подключать датчики без дополнительных преобразователей.
Насколько защищён прибор?
Эта модель Овен ПЛК200 оборудована защитой от переполюсовки, которая предохраняет электронные компоненты при ошибочном подключении питания. Такая особенность снижает риск выхода контроллера из строя при монтаже или обслуживании, сокращая простои.
Каким дополнительным оснащением комплектуется прибор?
Встроенное оборудование расширяет функционал базовой конфигурации. Источник звукового сигнала оповещает персонал о событиях в автоматике. На корпусе установлен двухпозиционный тумблер СТАРТ / СТОП.
Для каких задач подойдёт?
Такие контроллеры используют там, где требуется одновременная обработка дискретных и аналоговых сигналов. Высокая частота опроса входов помогает контролировать скоростные процессы, а универсальные аналоговые каналы обуславливают гибкость при подборе датчиков температуры, давления, уровня.
Документация и ПО Овен ПЛК200-04-CS
Название
Язык
Версия
Размер и тип
Руководство пользователя программируемых контроллеров Овен ПЛК200
Язык:
Русский
Версия:
1.25
Размер и тип:
1.62 МБ,
PDF
