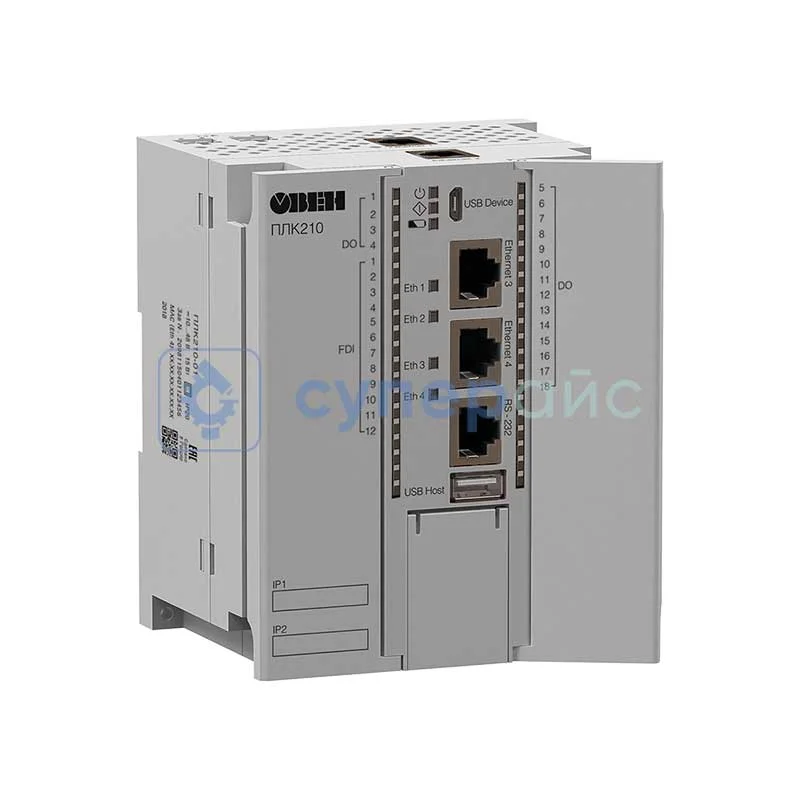

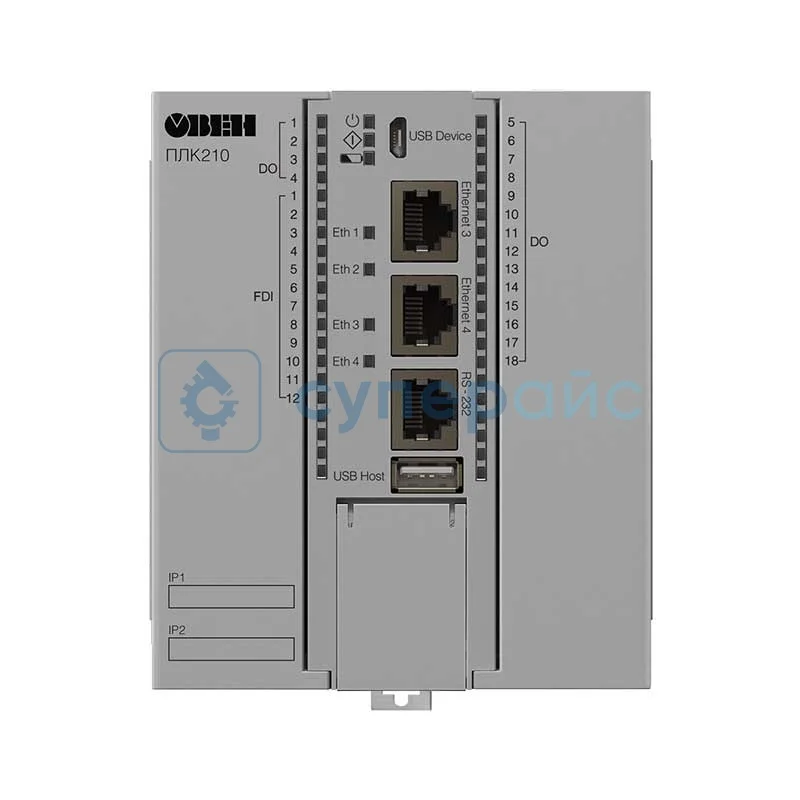

Программируемый контроллер Овен ПЛК210-12-CS
Код товара: 29885
Гарантия 12 месяцев
О товаре Двойной ввод питания для резервирования по питанию
Дискретные входы (DI): до 300 Гц
Дискретные выходы (DO): 12 DO: 12 – э/м реле
Количество портов питания: 2 (основной и резервный)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Двойной ввод питания для резервирования по питанию
Дискретные входы (DI): до 300 Гц
Дискретные выходы (DO): 12 DO: 12 – э/м реле
Количество портов питания: 2 (основной и резервный)
Технические характеристики Овен ПЛК210-12-CS
| Серия | ПЛК210-PL |
| Дискретные входы (DI) | 24 DI: 8 – быстрые до 100 кГц / 16 – до 300 Гц |
| Дискретные выходы (DO) | 12 DO: 12 – э/м реле |
| Ионистор | есть |
| Функционал | |
| Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent) | есть |
| Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов | есть |
| Поддержка GSM/GPRS-модемов | есть |
| Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard | есть |
| Возможность подключения к СУБД MySQL и MsSQL | есть |
| Поддержка Web-визуализации CODESYS | есть |
| Web-интерфейс для настройки и диагностики контроллера | есть |
| Простое подключение к OwenCloud | есть |
| Двойной ввод питания для резервирования по питанию | есть |
| Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP) | есть |
| Встроенный Firewall | есть |
| Крепление на DIN-рейку или на стену | есть |
| Съемные клеммники с невыпадающими винтами | есть |
| Вычислительные ресурсы | |
| Центральный процессор | 4х Cortex-А55 1,8 ГГц |
| Объем флеш-памяти (тип памяти) | 8 ГБ (eMMC) |
| Объем оперативной памяти (тип памяти) | 2 ГБ (DDR4) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45): порты 1–3 – коммутатор; порт 4 – отдельный сетевой адаптер |
| Поддерживаемые промышленные протоколы |
Modbus-TCP (Master / Slave); OPC UA (Server); MQTT (Client/Broker); SNMP (Manager/Agent) |
| Поддерживаемые прикладные протоколы |
NTP; FTP, FTPS; HTTP, HTTPS; SSH; SMTP/IMAP/POP3; OpenVPN, WireGuard |
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы |
Modbus RTU (Master / Slave); Modbus ASCII (Master / Slave); ОВЕН (Master); протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит / с |
| Подтягивающие резисторы | есть |
| RS-232 | |
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы |
Modbus RTU (Master / Slave); Modbus ASCII (Master / Slave); ОВЕН (Master); протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит / с |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы |
CODESYS Gateway; FTP; HTTP; HTTPS; SSH |
| Подключаемые накопители | |
| USB Host | |
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость |
4 ГБ (microSD); 32 ГБ (microSDHC); 512 ГБ (microSDXC) |
| Часы реального времени | |
| Погрешность хода, не более |
при температуре +25 °С: 3 секунды в сутки; при температуре -20 и +55 °С: 18 секунд в сутки |
| Тип источника питания | батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Дискретные входы (DI и FDI) | |
| Дискретные входы (DI) | определение логического уровня |
| Дискретные входы (FDI) | определение логического уровня / счётчик высокочастотных импульсов / измерение частоты / обработка сигналов энкодера |
| Тип входов по ГОСТ IEC 61131-2 | 1 |
| Максимальный ток «логической единицы» | 5,5 мА |
| Максимальный ток «логического нуля» | 1,2 мА |
| Напряжение «логической единицы» | 9 - 30 В |
| Напряжение «логического нуля» | 0 - 5,5 В |
| Гистерезис выключения «логической единицы», не менее | 0,5 В |
| Подключаемые входные устройства (DI) | контактные датчики, трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором |
| Подключаемые входные устройства (FDI) | контактные датчики, трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
| Минимальная длительность импульса, воспринимаемая входом (DI) | 25 мс |
| Минимальная длительность импульса, воспринимаемая входом (FDI) | 5 мс |
| Максимальная частота входного сигнала (DI) | 20 Гц |
| Максимальная частота входного сигнала (FDI) | 95 кГц / 45 кГц / 66 кГц |
| Дискретные выходы (DO) типа электромагнитное реле | |
| Тип контакта | нормально-разомкнутый контакт |
| Режимы работы |
переключение логического состояния; генерация ШИМ-сигнала; генерация заданного количества импульсов |
| Максимальный ток коммутации |
5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка; 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле |
264 В (СКЗ) переменного напряжения; 30 В постоянного напряжения |
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300 |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле, не менее |
35 000 переключений при 3 А, 30 В постоянного напряжения; 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения; 50 000 переключений при категории применения С300 |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
| Параметры ШИМ | |
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,05) |
| Минимальная длительность импульса ШИМ | 50 мс |
| Дискретные выходы (DO и FDO) типа транзисторный ключ | |
| Дискретный выходы (DO) | переключение логического сигнала |
| Быстрые дискретные выходы (FDO) |
переключение логического сигнала; генерация ШИМ сигнала; генерация заданного количества импульсов |
| Режим включения выхода (DO / FDO) | верхний ключ / верхний и нижний ключи |
| Напряжение питания выходов | 10 - 36 В |
| Максимальный постоянный ток нагрузки |
верхний ключ: 0,85 А; верхний и нижний ключи: 0,15 А |
| Максимально допустимый кратковременный ток нагрузки |
верхний ключ: 1,3 А; верхний и нижний ключи: 0,19 А |
| Максимальная частота выходного сигнала (для резистивной нагрузки) (DO) | 300 Гц |
| Максимальная частота выходного сигнала (для резистивной нагрузки) (FDI) |
верхний ключ: 10 кГц; верхний и нижний ключи: 100 кГц |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) (DO) | 3 мс |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) (FDI) |
верхний ключ: 10 мкс; верхний и нижний ключи: 5 мкс |
| Максимальная емкость нагрузки (DO / FDI) |
верхний ключ: 100 000 мкФ; верхний и нижний ключи: 1 мкф |
| Типы защиты выходов |
защита от короткого замыкания при включении питания; защита от пониженного питания выходов; защита от перегрева выходного каскада; защита от перегрузки по току выхода; защита от обратного тока самоиндукции |
| Общие характеристики | |
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10 - 36 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6 - 9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | есть |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | светодиодная |
| Встроенное оборудование |
источник звукового сигнала; двухпозиционный тумблер СТАРТ / СТОП; кнопка СБРОС; сервисная кнопка |
| Средняя наработка на отказ | 60 000 ч |
| Средний срок службы | 8 лет |
| Рабочая температура | -20 - 55 °C |
| Габариты изделия | 105 х 124 х 83 мм |
| Вес нетто | 1,2 кг |
| Комплектация |
контроллер Овен ПЛК210-12-CS – 1 шт; кабель MicroUSB-USB 1.8 м – 1 шт; кабель RJ45-RJ45 0.15 м – 1 шт; комплект заглушек для портов – 1 шт; клемма 2EGT-5.0-02P-14 – 2 шт; паспорт и гарантийный талон – 1 экз; краткое руководство – 1 экз; быстрый старт – 1 экз |
Модуль Овен ПЛК210-12-CS
Овен ПЛК210-12-CS - это программируемый логический контроллер, который разработан для автоматизации технологических процессов. Оборудование этого типа помогает управлять различными промышленными системами. Ниже разбираем характеристики этой модели, отвечая на возможные вопросы.
Каковы особенности ПЛК210-12-CS?
Модель принадлежит к серии ПЛК210-PL. Конфигурация включает два порта питания; основной и резервный. Количество портов питания повышает отказоустойчивость при сбоях в электроснабжении в сравнении с одноканальными версиями.
Какие интерфейсы связи поддерживает модель?
ПЛК210-12-CS располагает несколькими видами интерфейса: реализованы порты Ethernet 100 Base-T, RS-232, RS-485 и USB Device. Это предоставляет пользователям возможности подключения к разноплановым приборам.
Какой функционал предлагает эта модель?
Логические контроллеры PLC этой модели отличаются большим набором функций. В устройствах предусмотрены:
- защита от несанкционированного доступа;
- фильтрация сетевого трафика;
- контроль подключений;
- предотвращение внешних атак;
ПЛК оснащен встроенным Firewall и web-интерфейсом для настройки и диагностики, а также поддерживает простое подключение к OwenCloud.
Каковы характеристики питания ПЛК210?
Напряжение питания варьируется от 10 до 36 В при номинальном значении 24 В. Диапазон входных напряжений помогает применять оборудование в условиях нестабильной электросети.
Где применяют такую технику?
Среди вариантов применения контроллера:
- автоматизация систем вентиляции и отопления;
- контроль процессов водоснабжения и водоотведения;
- мониторинг энергетических объектов;
- автоматизация сельскохозяйственных комплексов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
