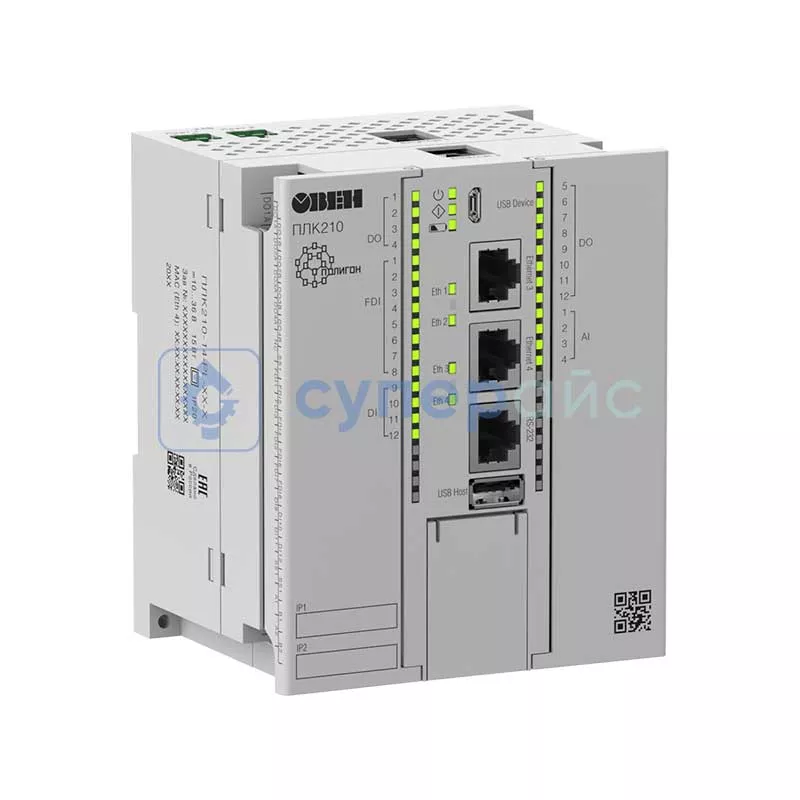

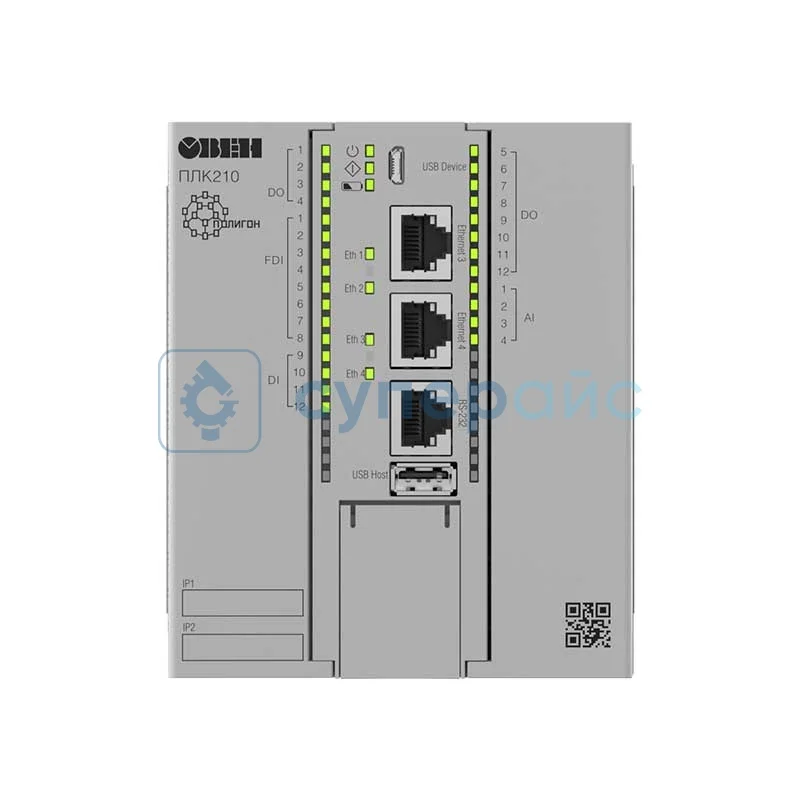

Программируемый контроллер Овен ПЛК210-12-PL-BASE850-R
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ПЛК210-12-PL-BASE850-R
29195
29135
29123
Описание Овен ПЛК210-12-PL-BASE850-R
Технические характеристики Овен ПЛК210-12-PL-BASE850-R
| Серия | ПЛК210-PL |
| Дискретные входы | 24 DI: 8 – быстрые до 100 кГц / 16 – до 300 Гц |
| Дискретные выходы | 12 DO: 12 – э/м реле |
| Программируемая среда | Полигон |
| В соответствии с МЭК 61850 | есть |
| Резервирование ПЛК | есть |
| Функционал | |
| Разработка иерархической структуры проекта в виде дерева, инструменты для создания дублированных систем | есть |
| Графическое программирование на языке функциональных блоков, создание многостраничной программы, широкие возможности для навигации по проекту | есть |
| Трансляция: преобразование графического проекта в исполняемый файл | есть |
| Загрузка, запуск и онлайн-отладка программы на контроллере | есть |
| Разработка пользовательских функциональных блоков (составных из других функциональных блоков или на С++) и библиотек | есть |
| Поиск по проекту | есть |
| Печать проекта в формате ЕСКД | есть |
| Разработка иерархической структуры проекта в виде дерева, инструменты для создания дублированных систем | есть |
| Экспорт/импорт в формате Excel (позволяет осуществлять массовое редактирование однотипных параметров) | есть |
| Экспорт в формате DPL для WinCC OA | есть |
| Экспорт в формате XML для конфигурирования OPC сервера | есть |
| Экспорт в формате Excel для создания структурированных отчетов, удобных при разработке системы верхнего уровня | есть |
| Контекстная справка по библиотекам функциональных блоков | есть |
| Области применения | гидроэнергетика / теплоэнергетика / машиностроение / металлургия / деревообработка / агропромышленные комплексы / дата-центры / ответственные производства |
| Вычислительные ресурсы | |
| Центральный процессор | 4х Cortex-А55 1,8 ГГц |
| Объем флеш-памяти (тип памяти) | 8 ГБ (eMMC) |
| Объем оперативной памяти (тип памяти) | 2 ГБ (DDR4) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45): порты 1–3 – коммутатор; порт 4 – отдельный сетевой адаптер |
| Поддерживаемые промышленные протоколы |
Modbus-TCP (Master / Slave); OPC UA (Server); MQTT (Client/Broker); МЭК 60870-5-104 (Client/Server); МЭК 61850 (Client/Server) |
| Поддерживаемые прикладные протоколы |
NTP; FTP, FTPS; HTTP, HTTPS; SSH; SMTP/IMAP/POP3; OpenVPN, WireGuard |
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы |
Modbus RTU (Master / Slave); МЭК 60870-5-101 (Client/Server) |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит / с |
| Подтягивающие резисторы | есть |
| RS-232 | |
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы |
Modbus RTU (Master / Slave); МЭК 60870-5-101 (Client/Server) |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит / с |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы |
CODESYS Gateway; FTP; HTTP; HTTPS; SSH |
| Подключаемые накопители | |
| USB Host | |
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость |
4 ГБ (microSD); 32 ГБ (microSDHC); 512 ГБ (microSDXC) |
| Часы реального времени | |
| Погрешность хода, не более |
при температуре +25 °С: 5 секунды в сутки; при температуре -20 и +55 °С: 20 секунд в сутки |
| Тип источника питания | батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Дискретные входы (DI и FDI) | |
| Дискретные входы (DI) | определение логического уровня |
| Дискретные входы (FDI) | определение логического уровня, измерение периода и длительности импульса |
| Тип входов по ГОСТ IEC 61131-2 | 1 |
| Максимальный ток «логической единицы» | 5,5 мА |
| Максимальный ток «логического нуля» | 1,3 мА |
| Напряжение «логической единицы» | 9 - 30 В |
| Напряжение «логического нуля» | 0 - 5,5 В |
| Гистерезис выключения «логической единицы», не менее | 0,5 В |
| Подключаемые входные устройства (DI / FDI) | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором |
| Минимальная длительность импульса, воспринимаемая входом (DI) | 25 мс |
| Минимальная длительность импульса, воспринимаемая входом (FDI) | 5 мс |
| Максимальная частота входного сигнала (DI) | 20 Гц |
| Максимальная частота входного сигнала (FDI) | 100 кГц |
| Дискретные выходы (DO) типа электромагнитное реле | |
| Тип контакта | нормально-разомкнутый контакт |
| Режимы работы |
переключение логического состояния; генерация ШИМ сигнала |
| Максимальный ток коммутации |
5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка; 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле |
264 В (СКЗ) переменного напряжения; 30 В постоянного напряжения |
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300 |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле, не менее |
35 000 переключений при 3 А, 30 В постоянного напряжения; 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения; 50 000 переключений при категории применения С300 |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
| Параметры ШИМ | |
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,05) |
| Минимальная длительность импульса ШИМ | 50 мс |
| Общие характеристики | |
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10 - 36 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6 - 9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | есть |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | светодиодная |
| Встроенное оборудование |
источник звукового сигнала; двухпозиционный тумблер СТАРТ / СТОП; кнопка СБРОС; сервисная кнопка |
| Средняя наработка на отказ | 60 000 ч |
| Средний срок службы | 8 лет |
| Габариты изделия | 105 х 125 х 84 мм |
| Вес нетто | 1,2 кг |
| Комплектация |
контроллер Овен ПЛК210-12-PL-BASE850-R – 1 шт; кабель MicroUSB-USB 1.8 м – 1 шт; кабель RJ45-RJ45 0.15 м – 1 шт; комплект заглушек для портов – 1 шт; клемма 2EGT-5.0-02P-14 – 2 шт; паспорт и гарантийный талон – 1 шт; краткое руководство – 1 шт; быстрый старт – 1 шт |
Логический модуль Овен ПЛК210-12-PL-BASE850-R
Программируемый логический контроллер Овен модели ПЛК210-12-PL-BASE850-R - это устройство для промышленной автоматизации на ОС Linux. Прибор создан для применения во множестве отраслей как часть отдельной серии устройств Овен (плк210 pl). Ниже даны ответы на вопросы о модели, которые могут возникнуть при выборе таких контроллеров.
Как реализовано энергоснабжение?
Напряжение питания лежит в диапазоне 10 - 36 В. Количество портов питания (их два: основной и резервный) позволяет системе продолжить работу при отказе одного источника, что критично для непрерывных производств, дата-центров и энергетических объектов. Доступна функция резервирования ПЛК.
Какие виды интерфейса связи предусмотрены?
ПЛК оснащен 4 Ethernet-портами (3 работают как коммутатор, 1 как отдельный адаптер), 2 портами RS-485, 1 портом RS-232, USB Host и USB Device.
Какие промышленные протоколы поддерживает?
Контроллер работает с Modbus-TCP, OPC UA, МЭК 61850 и другими стандартами, распространёнными в металлургии и области машиностроения.
Каковы вычислительные возможности?
Процессор 4×Cortex-A55 обеспечивает высокую производительность. Функционал подходит для управления сложными технологическими процессами в деревообработке, агропромышленном комплексе и на других производствах.
Как организовано хранение данных?
ПЛК поддерживает microSD карты объемом до 512 ГБ для хранения информации. Это важно при работе с большими объемами регистрируемых параметров в гидро- и теплоэнергетике.
