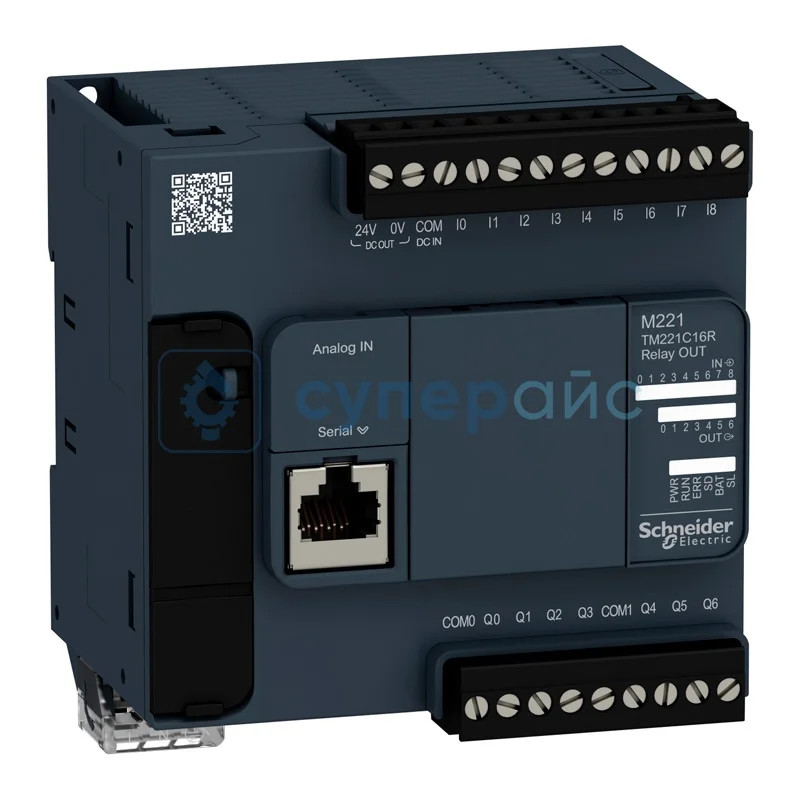

Логический контроллер Schneider Electric TM221C16R
Код товара: 29014
Гарантия 12 месяцев
О товаре Ток дискретного выхода 2 А
Дискретные входы: 9
Дискретные выходы: 7
Тип дискретного выхода: реле
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Ток дискретного выхода 2 А
Дискретные входы: 9
Дискретные выходы: 7
Тип дискретного выхода: реле
Технические характеристики Schneider Electric TM221C16R
| Серия | Modicon M221 |
| Номинальное напряжение сети | 100 - 240 В |
| Количество дискретных входов | 9 дискретных входов |
| Тип дискретного выхода | реле |
| Количество дискретных выходов | 7 |
| Напряжение дискретного выхода |
5 - 125 В пост. ток 5 - 250 В пер. ток |
| Ток дискретного выхода | 2 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 16 |
| Модуль количества вх. / вых. расширений |
4 (местных вх. / вых. архитектурных); 11 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 85 - 264 В |
| Частота сети | 50 / 60 Гц |
| Пусковой ток | 40 А |
| Максимальна потребляемая мощность |
46 Вт 100 - 240 В с макс количеством модулей расширения входов / выходов 31 Вт 100 - 240 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,325 А 5 В шина расширения 0,12 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 10 мс включение 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа |
| Конфигурируемое время фильтрования | 0 мс для входа 3 мс для входа 12 мс для входа |
| Пределы выходного напряжения |
125 В пост. ток релейный выход 277 В пер. ток релейный выход |
| Максимальный ток на выход |
6 А COM 1 7 А COM 0 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Частота переключения | 20 переключений в минуту при максимальной нагрузке |
| Минимальная нагрузка | релейный выход 1 мА 5 В DC |
| Время сброса | 1 с |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Cрок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный измеритель частоты двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485 последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485 USB порт с mini USB 2.0 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 95 мм |
| Габариты упаковки | 106 х 140 х 139 мм |
| Вес нетто | 350 г |
| Вес брутто | 500 г |
| Комплектация | контроллер Schneider Electric TM221C16R – 1 шт |
Модуль Schneider Electric TM221C16R
Программно-логический контроллер Schneider Modicon TM221C16R предназначен для автоматизации промышленных процессов. Номинальное напряжение сети 100 - 240 В обуславливает универсальность применения устройства. Диапазон охватывает электрические сети Северной Америки, Европы, Австралии и ряда стран Азиатского региона. Там использовать контроллер можно без дополнительных преобразователей.
Модель входит в серию Schneider Modicon M221.
Наличие 9 дискретных входов даёт возможность подключения множества датчиков и кнопок управления. Это делает функционал устройства подходящим для большого списка промышленных задач. Прибор способен контролировать несколько параметров производственного процесса одновременно. 7 дискретных выходов предназначены для управления различными исполнительными механизмами. Такое количество выходов будет полезно для воплощения сложных алгоритмов управления.
Входной импеданс модели составляет:
- 3,4 кОм для дискретного входа;
- 100 кОм применительно к аналоговому входу;
- 4,9 кОм для быстрого входа
Высокий входной импеданс для аналогового входа помогает минимизировать влияние на измеряемый сигнал. Параметр обуславливает точность измерений аналоговых величин. Низкий импеданс дискретных и быстрых входов обеспечивает надежность при определении состояния входного сигнала.
Устройство подойдёт для управления производственными линиями, конвейерами, упаковочными машинами. Контроллер будет полезен при создании систем вентиляции, отопления и кондиционирования воздуха.
Использовать аппаратуру такого типа в своей работе могут:
- инженеры-автоматизаторы;
- программисты ПЛК;
- электрики;
- специалисты по КИПиА;
- инженеры-технологи.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
