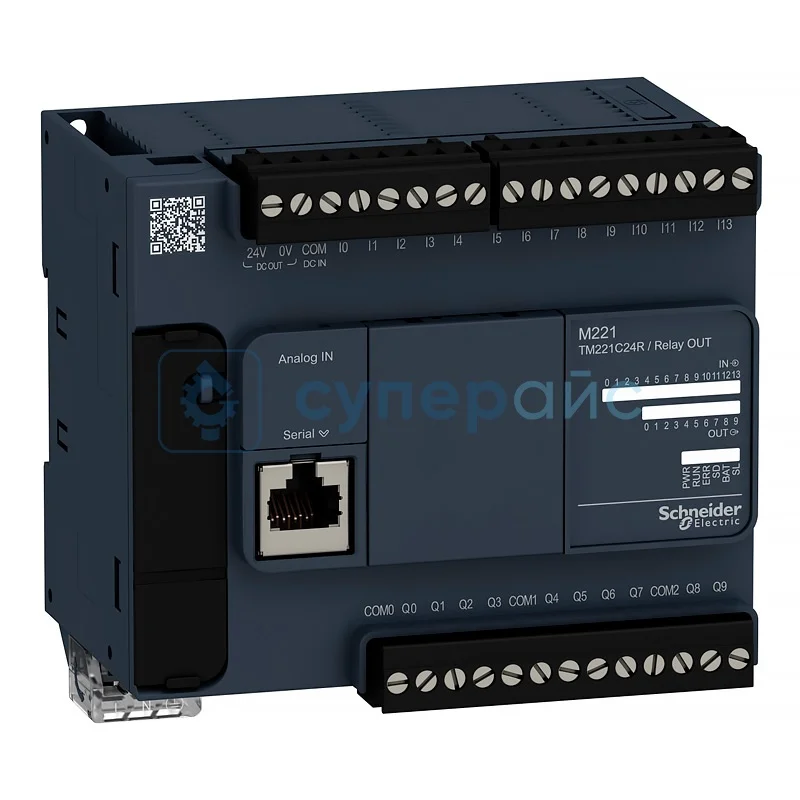

Программируемый контроллер Schneider Electric TM221C24R
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM221C24R
Описание Schneider Electric TM221C24R
Технические характеристики Schneider Electric TM221C24R
| Серия | Modicon M221 |
| Номинальное напряжение сети | 100 - 240 В |
| Количество дискретных входов | 14 дискретных входов |
| Тип дискретного выхода | реле |
| Количество дискретных выходов | 10 |
| Напряжение дискретного выхода |
5 - 125 В пост. ток 5 - 250 В пер. ток |
| Ток дискретного выхода | 2 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 85 - 264 В |
| Частота сети | 50 / 60 Гц |
| Пусковой ток | 40 А |
| Максимальна потребляемая мощность |
55 Вт 100 - 240 В с макс количеством модулей расширения входов / выходов 32 Вт 100 - 240 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,52 А 5 В шина расширения 0,16 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 10 мс включение 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа |
| Конфигурируемое время фильтрования | 0 мс для входа 3 мс для входа 12 мс для входа |
| Пределы выходного напряжения |
125 В пост. ток релейный выход 277 В пер. ток релейный выход |
| Максимальный ток на выход |
4 А COM 2 7 А COM 0 7 А COM 1 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Частота переключения | 20 переключений в минуту при максимальной нагрузке |
| Минимальная нагрузка | релейный выход 1 мА 5 В DC |
| Время сброса | 1 с |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Cрок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Максимальный размер областей объектов |
512 % KW постоянные слова 512 % M бит памяти 255 % TM таймеры 8000 % MW слова памяти 255 % C счетчики |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный измеритель частоты двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485 последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485 USB порт с mini USB 2.0 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 110 мм |
| Габариты упаковки | 111 х 142 х 156 мм |
| Вес нетто | 400 г |
| Вес брутто | 650 г |
| Комплектация | контроллер Schneider Electric TM221C24R – 1 шт |
Модуль Schneider Electric TM221C24R
Schneider Electric представляет компактный логический контроллер TM221C24R для автоматизации промышленных процессов. Аппарат поддерживает программирование и выступает надёжным техническим решением для управления оборудованием. Устройство входит в серию Schneider Modicon M221.
Ниже разбираем основные вопросы по этому прибору.
Какие основные технические параметры имеет контроллер?
Номинальное напряжение сети, необходимое для функционирования модели, составляет 100-240 В. Такие программируемые контроллеры plc подсоединяются к различным электрическим сетям без дополнительных преобразователей. Частота сети 50/60 Гц обуславливает совместимость с международными стандартами электроснабжения. Количество дискретных входов и выходов (14 входов и 10 выходов) помогает подключать множество датчиков одновременно.
Какими защитными свойствами обладает устройство?
Аппарат имеет стойкость по отношению:
- к электростатическим разрядам;
- к коммутационным помехам;
- к кратковременным исчезновениям напряжения;
- к электромагнитным полям.
Стойкость к электростатическим разрядам предотвращает повреждение электронных компонентов при работе в сухих помещениях. Устойчивость к коммутационным помехам даёт гарантию стабильности работы при включении мощного оборудования рядом.
Какие преимущества даёт степень защиты корпуса?
Защита IP20 с защитной крышкой предотвращает попадание твёрдых частиц размером 12,5 мм и более внутрь корпуса. Крышка помогает защитить клеммы подключения при монтаже.
Преимущества защиты IP20 с защитной крышкой:
- предотвращение повреждения токоведущих частей;
- защита внутренних компонентов контроллера;
- безопасность при обслуживании.
