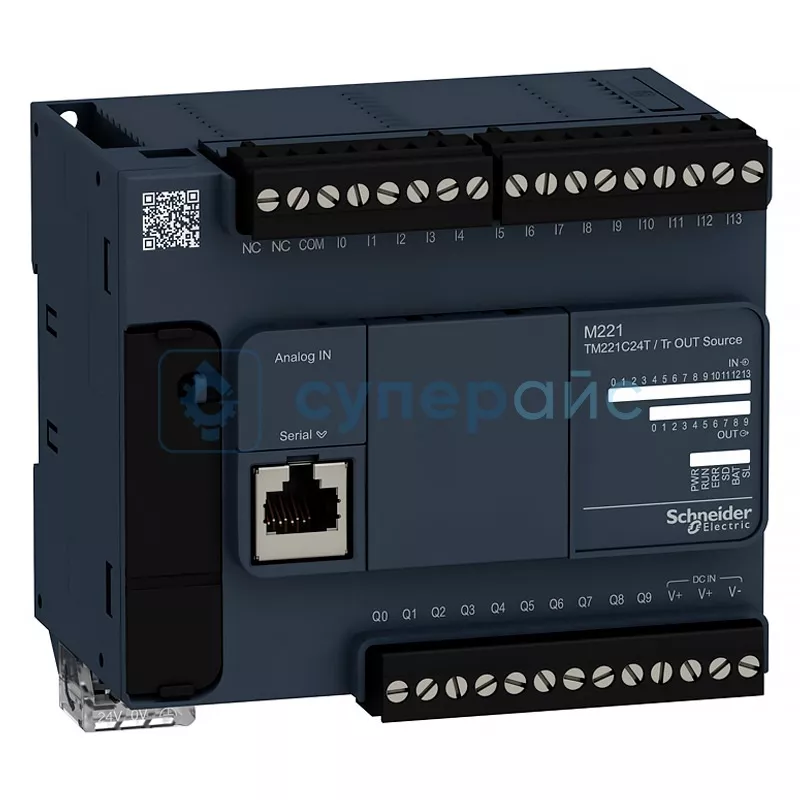

Контроллер программируемый Schneider Electric TM221C24T
Артикул (код товара): 29023
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
18 110 ₽
18 110 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
29023
Модель (серия)
TM221C24T
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM221C24T
Артикул (код товара)
29023
Модель (серия)
TM221C24T
Страна производства
Китай
Гарантия, мес.
12
Серия
Вес (кг)
0,6
Сложность
2
Описание Schneider Electric TM221C24T
Технические характеристики Schneider Electric TM221C24T
| Серия | Modicon M221 |
| Номинальное напряжение сети | 24 В |
| Количество дискретных входов |
14 дискретных входов 4 быстрых входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
10 транзисторных 2 быстрых |
| Напряжение дискретного выхода | 24 В пост. ток |
| Ток дискретного выхода | 0,5 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Пусковой ток | 35 А |
| Максимальна потребляемая мощность |
13 Вт 24 В с макс количеством модулей расширения входов / выходов 4,1 Вт 24 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,52 А 5 В шина расширения 0,2 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа 5 мкс включение, выключение, Q0, Q1 для выхода 50 мкс включение, выключение, Q2, Q3 для выхода 300 мкс включение, выключение, другие клемма(ы) для выхода |
| Конфигурируемое время фильтрования | 0 мс для входа 3 мс для входа 12 мс для входа |
| Логика дискретного выхода | положительная логика |
| Максимальный ток на выход | 5 А |
| Выходная частота |
100 кГц быстрый выход (PWM / PLS) Q0 - Q1 5 кГц выход Q2 - Q3 0,1 кГц выход Q4 - Q6 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Максимальный ток утечки | транзисторный выход 0,1 мА |
| Максимальное падение напряжения | < 1 В |
| Максимальная мощность | < 12 Вт |
| Защита от | перегрузки, короткого замыкания 1 А |
| Время сброса | 1 с |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Срок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Максимальный размер областей объектов |
512 % KW постоянные слова 512 % M бит памяти 255 % TM таймеры 8000 % MW слова памяти 255 % C счетчики |
| Поддерживаемые функции | генератор частот, PWM, PLS |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный измеритель частоты двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485 последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485 USB порт с mini USB 2.0 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 110 мм |
| Габариты упаковки | 110 х 141 х 155 мм |
| Вес нетто | 400 г |
| Вес брутто | 600 г |
| Комплектация | контроллер Schneider Electric TM221C24T – 1 шт |
Модуль Schneider Electric TM221C24T
Представляем решение для автоматизации от Schneider Electric — программируемый контроллер TM221C24T. Модель представляет собой компактное устройство для управления промышленными процессами.
Номинальное напряжение сети 24 В обуславливает низкое энергопотребление. Эта характеристика помогает снизить затраты на электроэнергию при длительной эксплуатации. Тип дискретного выхода (транзисторный) даёт преимущества в скорости переключения сигналов.
Конструктивно устройство представляет собой модуль, 14 входов и 10 выходов которого подходят для широкого круга задач.
Поддерживаемое разрешение аналогового входа 10 бит применяют для точного измерения параметров. Благодаря такому показателю контроллер способен различать 1024 уровня сигнала, что помогает точно фиксировать показания датчиков температуры, давления, уровня жидкости.
Защита от перегрузки и короткого замыкания 1 А обуславливает надежную работу контроллера даже в сложных промышленных условиях. Такая защита продлевает срок службы устройства.
Преимущества транзисторного типа выхода:
- высокая скорость переключения для задач, требующих быстрой реакции;
- отсутствие механического износа, характерного для релейных выходов;
- бесшумность работы при переключениях;
- долговечность при интенсивном использовании.
TM221C24T будет полезен в автоматизации производственных линий, управлении конвейерами.
Поддерживаемые функции:
- генератор частот для создания импульсных сигналов с заданной частотой;
- pwm (широтно-импульсная модуляция) для управления мощностью подключенных устройств;
- pls для формирования последовательностей импульсов с программируемыми параметрами.
Документация и ПО Schneider Electric TM221C24T
Название
Язык
Версия
Размер и тип
Руководство по конфигурированию логического контроллера Modicon серии M221
Язык:
Русский
Размер и тип:
2,37 МБ,
pdf
