Контроллер логический Schneider Electric TM221C40R

Контроллер логический Schneider Electric TM221C40R

Артикул (код товара): 29025
нет отзывов
нет отзывов

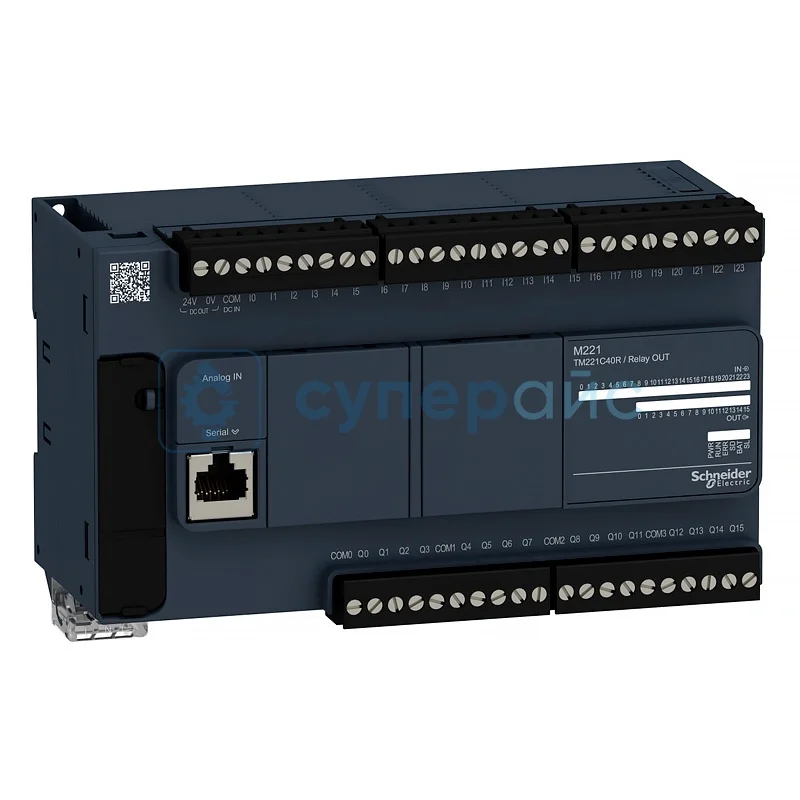

Контроллер логический Schneider Electric TM221C40R фото 1
Контроллер логический Schneider Electric TM221C40R фото 1
27 220 ₽
27 220 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
29025
Модель (серия)
TM221C40R
Производитель (бренд)
Schneider Electric
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Характеристики Schneider Electric TM221C40R

Артикул (код товара)
29025
Модель (серия)
TM221C40R
Страна производства
Китай
Гарантия, мес.
12
Серия
Modicon M221
Вес (кг)
0,85
Сложность
2

Описание Schneider Electric TM221C40R

Технические характеристики Schneider Electric TM221C40R

Серия Modicon M221
Номинальное напряжение сети 100 - 240 В
Количество дискретных входов 24 дискретных входов
Тип дискретного выхода реле
Количество дискретных выходов 16
Напряжение дискретного выхода 5 - 125 В пост. ток
5 - 250 В пер. ток
Ток дискретного выхода 2 А
Дополнительные характеристики
Количество дискретных входов / выходов 40
Модуль количества вх. / вых. расширений 7 (местных вх. / вых. архитектурных);
14 (удаленных вх. / вых. архитектурных)
Пределы напряжения питания 85 - 264 В
Частота сети 50 / 60 Гц
Пусковой ток 40 А
Максимальна потребляемая мощность 67 Вт 100 - 240 В с макс количеством модулей расширения входов / выходов
37 Вт 100 - 240 В без модулей расширения входов / выходов
Пусковой ток шина расширения 0,52 А 5 В
шина расширения 0,24 А 24 В
Тип дискретных входов "приемник" или "источник"
Напряжение дискретного входа 24 В
Тип напряжения дискретного входа постоянный ток
Разрешение аналогово входа 10 бит
Значение LSB 10 мВ
Время преобразования 1 мс на канал
Допустимая перегрузка наа входах ± 30 В DC
± 13 В DC
Предельный уровень коммутации напряжения >= 15 В для входа
Предельный уровень коммутации напряжения <= 5 В для входа
Ток дискретного входа 7 мА для дискретного входа
5 мА для быстрого входа
Входной импеданс 3,4 кОм для дискретного входа
100 кОм для аналогового входа
4,9 кОм для быстрого входа
Время срабатывания 35 мкс выключение, I2 - I5 клемма(ы) для входа
10 мс включение
5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа
35 мкс включение, другие клемма(ы) для входа
5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа
100 мкс выключение, другие клемма(ы) для входа
Конфигурируемое время фильтрования 0 мс для входа 3 мс для входа 12 мс для входа
Пределы выходного напряжения 125 В пост. ток релейный выход
277 В пер. ток релейный выход
Максимальный ток на выход 7 А
Абсолютная погрешность ± 1 % от полной шкалы аналогового входа
Частота переключения 20 переключений в минуту при максимальной нагрузке
Минимальная нагрузка релейный выход 1 мА 5 В DC
Время сброса 1 с
Размер памяти 256 Кбайт для системной памяти RAM
Карта памяти 2 GB SD-карта (опционально)
Тип батареи BR2032 или CR2032X не перезаряжаемый литий
Cрок резервного хранения данных 1 год при температуре 25 °C
Время выполнения 1 инструкции 0,2 мкс
Время для задания 60 мкс
Максимальный размер областей объектов 512 % KW постоянные слова
512 % M бит памяти
255 % TM таймеры
8000 % MW слова памяти
255 % C счетчики
Количество входов счёта 4 быстрых входа (режим HSC) 100 кГц 32 бита
Функция счета однофазный
измеритель частоты
двухфазный (квадратурный)
двухфазный (импульс / направление)
Тип встроенных клемм последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485
последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485
USB порт с mini USB 2.0
Питание последовательного канала 5 В, < 200 мА
Скорость передачи 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232
480 Мбит/с для шины длиной 3 м для USB
Протокол порта обмена данными последовательный канал без развязки: Modbus протокол ведущий / ведомый
Общие характеристики
Стойкость к электростатическому разряду 8 кВ в воздухе в соответствии с МЭК 61000-4-2;
4 кВ при контакте в соответствии с МЭК 61000-4-2
Стойкость к электромагнитным полям 9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3
2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3
0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3
Стойкость к коммутационным помехам 2 кВ в соответствии с МЭК 61000-4-4 (линии питания)
2 кВ в соответствии с МЭК 61000-4-4 (выход реле)
1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал)
1 кВ в соответствии с МЭК 61000-4-4 (вход)
1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход)
Стойкость к кратковременным исчезновениям 10 мс
Степень защиты IP20 с защитной крышкой
Рабочая температура -10 - 35 °C (вертикальная установка);
-10 - 55 °C (горизонтальная установка)
Температура хранения -25 - 70 °C
Относительная влажность 10 - 95 %, без образования конденсата (в действии);
10 - 95 %, без образования конденсата (при хранении)
Габариты изделия 90 х 70 х 160 мм
Габариты упаковки 109 х 145 х 210 мм
Вес нетто 450 г
Вес брутто 850 г
Комплектация контроллер Schneider Electric TM221C40R – 1 шт

Контроллер Schneider Electric TM221C40R

Контроллер логический Schneider Electric TM221C40R представляет собой устройство для промышленной автоматизации разноплановых технологических процессов. Конструкция обуславливает гибкость в использовании. Ниже рассказываем о модели подробнее, последовательно разбирая этапы работы с прибором.

1. Подготовка к использованию

Устройство легко размещается в шкафах автоматики благодаря небольшим размерам. Оставьте пространство для подключения и обслуживания контроллера.

2. Электропитание

Номинальное напряжение сети контроллера составляет 100 - 240 В, что позволяет питать прибор, подключаясь к сетям AC в широком диапазоне.

3. Настройка параметров

Для настройки используйте интерфейс устройства. Управляющий сигнал подается на внешнее оборудование через электромеханическое реле. Логические контроллеры plc с таким типом дискретного выхода отличают:

  • высокая коммутационная способность;
  • простота и надежность;
  • универсальность по типу нагрузки.

    • 4. Подсоединение управляемой периферии и эксплуатация

    Количество дискретных входов / выходов составляет 40 единиц. Это создаёт вариативность при подключении датчиков и механизмов исполнительного назначения.

    Частота переключения 20 раз в минуту при максимуме нагрузки даёт следующие преимущества:

    • большой ресурс контактных групп реле;
    • гарантия бесперебойной работы под высокой нагрузкой;
    • идеальная совместимость с силовыми и медленнодействующими компонентами.

    Возможна установка карты памяти на 2 GB типа SD для хранения информации.

    5. Транспортировка и хранение

    Этот модуль управления реле сравнительно небольшой и не займёт много места. При транспортировке малый вес устройства также не создаст трудностей.

    Документация и ПО Schneider Electric TM221C40R

    Название
    Язык
    Версия
    Размер и тип
    Руководство по конфигурированию логического контроллера Modicon серии M221
    Язык: Русский
    Размер и тип: 2,37 МБ, pdf
    Скачать документ
